Колонки заправочные компримированным природным газом РАР, 89605-23

Колонки заправочные компримированным природным газом РАР Назначение средства измерений

Колонки заправочные компримированным природным газом РАР предназначены для автоматизированных измерений массы и объема, приведенного к стандартным условиям по ГОСТ 2939-63, компримированного (сжатого) природного газа при его отпуске потребителю.

Описание

Принцип действия колонок заправочных компримированным природным газом РАР (далее - Колонок) основан на измерении массы в потоке газа природного топливного компримированного по ГОСТ 27577-2000 (далее - КПГ), отпущенного потребителю, на основании результатов прямых измерений массы КПГ с применением счетчиков-расходомеров массовых (массомеров).

Колонка осуществляет подачу КПГ, путем задания команд на выдачу доз массы (объема) КПГ и получении измерительной информации о количестве КПГ, протекающего через измерительные линии гидравлической части, с помощью массомеров, обработки, регистрации, индикации результатов измерений и информации: - объёма (массы) КПГ, кг (м3); - цены за единицу массы (объема) КПГ, руб.; - стоимости выданной дозы массы (объема) КПГ, руб.; -суммарной с нарастающим итогом значения массы (объема) КПГ выданного через каждый раздаточный рукав Колонки, кг (м3). Установка показаний указателя разового учёта на блоках индикации в положение нуля перед каждым измерением массы (объема) КПГ производится автоматически. Объем КПГ определяется по заранее введенному в блок управления значению плотности газа при стандартных условиях.

Колонки изготовляются в следующих 12 модификациях. Структура условного обозначения модификаций Колонок:

РАР-Х1 Х2 ХЗ

X1 - ГЗК - для автомобильных газонаполнительных компрессорных станций (АГНКС); ГЗК/ПАГЗ - для передвижных автогазозаправщиков;

Х2 - количество постов заправки (1 - один пост заправки, 2 - два поста заправки);

ХЗ - количество линий давления (1 - одна линия давления, 2 - две линии давления. 3 - три линии давления).

В состав Колонки входит: стальной каркас (с металлическими лицевыми панелями или без), блок управления, обогреватели, один или два поста налива. Пост налива состоит из блока индикации, устройства заземления, фильтра, клапана обратного, кранов шаровых, редуктора давления, датчиков давления, манометров, раздаточного рукава, устройства разрывного, устройства заправочного, ручного шарового крана трехходового и массомера.

Для измерения массы дозы КПГ применяют массомеры, приведенные в таблице 1.

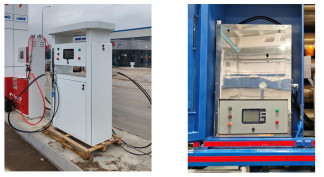

Общий вид Колонок представлен на рисунке 1.

Заводской номер Колонок в виде цифрового обозначения, состоящего из арабских цифр нанесен методом сублимационной печати или ударным способом на маркировочную табличку, закрепленную на корпусе Колонки. (рисунок 2).

Схема пломбировки от несанкционированного доступа и обозначение места нанесения знака поверки представлена на рисунке3. Схема ограничения от несанкционированного доступа к блоку управления колонки представлена на рисунке 4. Корпус блока управления опломбирует завод изготовитель.

Знак поверки

в) счётчик-расходомер массовый MicroMotion г) расходомер массовый OPTIGAS 4010C

Программное обеспечение

Программное обеспечение (ПО) Колонок является встроенным, доступ к электронному блоку и его интерфейсу для загрузки ПО ограничивается корпусом блока управления.

Конструкция Колонок обеспечивает полное ограничение доступа к метрологически значимой части ПО и измерительной информации, а именно Колонки имеют механическую защиту блока управления и отсутствуют программно-аппаратные интерфейсы связи.

ПО Колонок не может быть модифицировано, считано или загружено через какой-либо другой интерфейс после опломбирования корпуса блока управления.

Идентификационные данные ПО Колонок приведены в таблице 2.

Таблица 2- Идентификационные данные ПО

Конструкция Колонок исключает возможность несанкционированного влияния на ПО Колонки и измерительную информацию. Метрологические характеристики Колонок нормированы с учетом влияния ПО. Уровень защиты ПО и измерительной информации Колонки соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.

Таблица 3 - Метрологические характеристики

Технические характеристики

Знак утверждения типа

наносится на маркировочную табличку методом сублимационной печати или ударным способом.

Комплектность

Таблица 5 - Комплектность средства измерений

Сведения о методах измерений

приведены в руководстве по эксплуатации, в разделе «3.7 Заправка потребителей».

Нормативные документы

Приказ Росстандарта от 11 мая 2022 г. № 1133 «Государственная поверочная схема для средств измерений объемного и массового расходов газа»;

ТУ 28.99.39-001-44949627-2021 Заправочная колонка компримированным природным газом РАР. Технические условия.
