| Номер в госреестре | 89608-23 |
| Наименование СИ | Комплексы динамические газосмесительные |
| Обозначение типа СИ | ДГК-РВ |
| Изготовитель | Общество с ограниченной ответственностью "ЭРИС" (ООО "ЭРИС"), Пермский край, г. Чайковский |
| Год регистрации | 2023 |
| Срок свидетельства | 28.07.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплексы динамические газосмесительные ДГК-РВ предназначены для воспроизведения единицы объемной доли углеводородов в парогазовых смесях.
Комплексы динамические газосмесительные ДГК-РВ являются рабочим эталоном 1-го разряда в соответствии с Государственной поверочной схемой для средств измерений содержания компонентов в газовых и газоконденсатных средах, утвержденной Приказом Федерального агентства по техническому регулированию и метрологии от 31.12.2020 № 2315.
Принцип действия комплексов динамических газосмесительных ДГК-РВ (в дальнейшем - комплексы) основан на методе динамического смешения двух потоков газа -парогазовой смеси, полученной путем испарения целевого компонента в жидкой фазе, дозируемого с помощью регулятора расхода жидкости и газа-разбавителя. Объемная доля целевого компонента в парогазовой смеси определяется массовым расходом жидкости. Регулирование и измерение расходов парогазовой смеси и газа-разбавителя осуществляется при помощи тепловых регуляторов массового расхода газа и жидкости.
Требуемые значения расходов и значение объемной доли компонента в приготавливаемой смеси определяются расчетным путем (при работе в ручном режиме), либо определяются при помощи автономного программного обеспечения (ПО) (при работе в автономном режиме). Значения заданных расходов, расчетной концентрации целевого компонента в парогазовой смеси выводится на сенсорный дисплей, находящийся на лицевой панели комплекса.
Конструктивно комплекс состоит из одного блока.
Комплекс предназначен для приготовления парогазовых смесей с использованием чистых жидких веществ. В состав комплекса входят газовая система и блок управления. Газовая система включает в себя регулятор массового расхода газа, регулятор массового расхода жидкости, электромагнитные клапана. Блок управления содержит контроллер, сенсорный дисплей, источник питания и предназначен для управления работой всех элементов газовой системы комплекса.
На лицевой панели комплекса расположен:
- сенсорный дисплей;
- штуцеры «ВХОД ГАЗА», «ВХОД 1111», «ВЫХОД ГС», «СЛИВ»;
- резервуар для жидкого целевого компонента.
На задней панели комплекса расположены:
- разъем RS 232;
- тумблер включения питания «ВКЛ/ВЫКЛ»;
- предохранитель источника питания «2А».
Управление комплексом может осуществляться как в ручном режиме (управление с лицевой панели), так и в автономном (управление с помощью персонального компьютера, подключенного к комплексу кабелем связи, с установленным на нём автономным ПО).
Комплекс представляет собой стационарный прибор в общепромышленном исполнении по
ГОСТ Р 52931-2008.

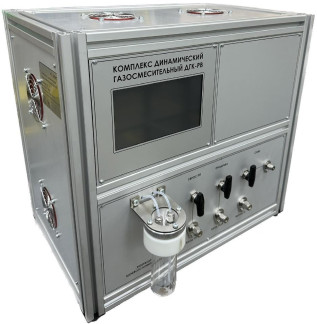

Общий вид комплекса представлен на рисунке 1.
Заводской номер наносится на информационную табличку, закрепленную на боковую панель комплекса, в виде цифрового обозначения типографским или иным способом. Общий вид таблички с указанием заводского номера представлен на рисунке 1.
Конструкцией комплекса не предусмотрена пломбировка корпуса от несанкционированного доступа.
Нанесение знака поверки на комплекс не предусмотрено.
Программное обеспечение (далее - ПО) комплексов состоит из двух модулей:
1) встроенное «ДГК-РВ»;
2) автономное «DGK-RV Control Software».
Встроенное ПО «ДГК-РВ» разработано изготовителем специально для воспроизведения единицы объемной доли углеводородов в парогазовых смесях с использованием чистых жидких веществ.
Автономное ПО «DGK-RV Control Software» для персонального компьютера предназначено для задания режимов работы комплекса и просмотра результатов измерений в реальном времени в режиме приготовления парогазовых смесей.
Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается невозможностью изменения ПО без применения специализированного оборудования изготовителя, а также без изменения его идентификационных данных.
Изменение ПО через интерфейс пользователя невозможно.
Программное обеспечение идентифицируется по запросу через цифровой интерфейс
RS-232.
Влияние программного обеспечения комплекса учтено при нормировании метрологических характеристик.
Уровень защиты - «средний» по Р 50.2.077—2014.
Идентификационные данные программного обеспечения представлены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение | |
| Встроенное ПО | Автономное ПО | |
| Идентификационное наименование ПО | ДГК-РВ | DGK-RV Control Software |
| Номер версии (идентификационный номер) ПО | 1.0 | 1.0.0 |
| Цифровой идентификатор ПО | - | - |
| Примечание - Номер версии ПО должен быть не ниже указанного в таблице. | ||
Таблица 2 - Основные метрологические характеристики
| № п/п | Целевой компонент | Диапазон воспроизведения объемной доли целевого компонента, % | Пределы допускаемой относительной погрешности воспроизведения объемной доли целевого компонента, % |
| 1 | Этанол (С2Н5ОН) | от 0,155 до 1,55 | |
| 2 | Метанол (СН3ОН) | от 0,3 до 3,0 | |
| 3 | Толуол (С6Н5СН3) | от 0,05 до 0,50 | |
| 4 | Бензол (С6Н6) | от 0,06 до 0,60 | от ±10 до ±51 |
| 5 | Ацетон ((СН3)2СО) | от 0,125 до 1,25 | |
| 6 | Метилтретбутиловый эфир (С5Н12О) | от 0,075 до 0,750 | |
| 7 | Орто-ксилол (0-C8H10) | от 0,05 до 0,50 | |
| 8 | Пара-ксилол (п-С8Ню) | от 0,045 до 0,450 | |
| 9 | Мета-ксилол (т-С8Ню) | от 0,05 до 0,50 | |
| 10 | Гептан (С7Н16) | от 0,043 до 0,430 | |
| 11 | Изопропиловый спирт (С3Н8О) | от 0,1 до 1,0 | |
| 12 | Этилбензол (С8Н10) | от 0,04 до 0,40 | |
| 13 | Циклогексан (С6Н12) | от 0,05 до 0,50 | |
| 14 | Бутилацетат (C6H12O2) | от 0,06 до 0,60 | |
| 15 | Этилацетат (С4Н8О2) | от 0,1 до 1,0 | |
| 16 | 1-Бутанол (С4Н9ОН) | от 0,07 до 0,70 | от ±10 до ±51) |
| 17 | Октан (C8H18) | от 0,04 до 0,40 | |
| 18 | Диэтиламин (C2H5)2NH) | от 0,085 до 0,850 | |
| 19 | н-Нонан (C9H20) | от 0,035 до 0,350 | |
| 20 | Стирол (C8H8) | от 0,05 до 0,50 | |
| 21 | Хлорбензол (СбШС1) | от 0,065 до 0,650 | |
| 22 | 1-октен (С8Hl6) | от 0,045 до 0,450 | |
| 23 | 1-Пропанол (С3Н8О) | от 0,105 до 1,050 | |
| 24 | Уксусная кислота (C2H4O2) | от 0,2 до 2,0 | |
| 25 | Гексан (C6H14) | от 0,05 до 0,50 | |
| 26 | 1,2-Дихлорэтан (C2H4Cl2) | от 0,31 до 3,1 |
| № п/п | Целевой компонент | Диапазон воспроизведения объемной доли целевого компонента, % | Пределы допускаемой относительной погрешности воспроизведения объемной доли целевого компонента, % |
| азот вы ТУ 211 А и Б, Федера | В качестве газа-разбавителя должны использоваться технически чистые газы и ПНГ: сокой чистоты (по ГОСТ 9293-74, ТУ 301-07-25-89, ТУ 2114-004-05798345-2009, 4-003-72689906-2014 и ТУ 6-21-39-96 (марки А и Б)), воздух (по ТУ 6-21-5-82 марки ТУ 2114-008-53373468-2008), а также генераторы нулевого воздуха, внесенные в льный информационный фонд по обеспечению единства измерений. | ||
Таблица 3 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон задания и регулирования расхода газа (приведенный к температуре 20 °С и давлению 101,3 кПа), см3/мин | от 500 до 4000 |
| Диапазон задания и регулирования расхода жидкости (воды), мг/мин | от 3,00 до 33,00 |
| Пределы допускаемой относительной погрешности измерений расхода газа, % | ±2,0 |
| Пределы допускаемой относительной погрешности измерений расхода жидкости, % | ±4,0 |
| Объемный расход приготавливаемой газовой смеси, см3/мин | от 500 до 4000 |
| Наименование характеристики | Значение |
| Избыточное давление газа на входе, МПа | от 0,15 до 0,25 |
| Габаритные размеры, мм, не более - длина | 490 |
| - ширина | 490 |
| - высота | 440 |
| Масса, кг, не более | 35 |
| Параметры электрического питания: -напряжение переменного тока, В | 220±10 |
| -частота переменного тока, Гц | 50±1 |
| Потребляемая мощность, В А, не более | 1000 |
| Средняя наработка до отказа, ч, не менее | 10000 |
| Средний срок службы, лет | 10 |
| Условия эксплуатации: - диапазон температуры окружающего воздуха, °С | от +17 до +25 |
| - диапазон атмосферного давления, кПа | от 84 до 106,7 |
| - относительная влажность окружающей среды, %, не более | 80 |
наносится на информационную табличку (рисунок 1), закрепленную на боковую панель комплекса способом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Таблица 5 - Комплектность комплексов динамических газосмесительных ДГК-РВ
| Наименование | Обозначение | Количество |
| Комплекс динамический газосмесительный | ДГК-РВ | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Паспорт | - | 1 экз. |
| Программное обеспечение | - | 1 диск |
| Методика поверки | - | 1 экз. |
| Комплект штуцеров и заглушек | - | 1 компл. |
приведены в документе «Комплекс динамический газосмесительный ДГК-РВ. Руководство по эксплуатации», раздел 2 «Использование по назначению», раздел 3 «Техническое обслуживание».
Приказ Федерального агентства по техническому регулированию и метрологии от 31 декабря 2020 г. № 2315 «Об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»;
ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия»;
ТУ 26.51.53.190-014-56795556-2021 «Комплексы динамические газосмесительные ДГК-РВ. Технические условия».
