Весы электронные ВЭЛ-2000, 89609-23

Назначение

Весы электронные ВЭЛ-2000 (далее - весы) предназначены для измерений массы различных грузов при статическом взвешивании.

Описание

Принцип действия весов основан на преобразовании упругих элементов весоизмерительных тензорезисторных датчиков, возникающей под действием силы тяжести взвешиваемого груза, в аналоговой электрический сигнал, изменяющийся пропорционально массе груза. Этот аналоговый электрический сигнал поступает в преобразователь весоизмерительный, в котором он преобразуется в цифровой вид, и результат взвешивания в единицах массы отображается на цифровом табло преобразователя весоизмерительного.

Конструктивно весы состоят из грузоприемного устройства (далее - ГПУ), датчиков весоизмерительных тензорезисторных (далее — датчики) и преобразователя весоизмерительного.

ГПУ представляет собой металлическую платформу, которая опирается на четыре датчика. В весах применяются датчики весоизмерительные тензорезисторные Н модификации Н4 (регистрационный номер в ФИФОЕИ 53636-13) и преобразователь весоизмерительный ТВ модификации ТВ-003/05Н, изготовитель ЗАО «Весоизмерительная компания «ТЕНЗО-М».

К весам данного типа относятся весы электронные ВЭЛ-2000 с заводскими номерами: 01; 02; 03; 04; 05; 06. Весы предназначены для эксплуатации в производственных помещениях. Весы снабжены следующими устройствами:

-    автоматическое устройство установки на нуль;

-    устройство полуавтоматической установки на нуль;

-    устройство первоначальной установки на нуль;

-    устройство тарирования (устройство выборки массы тары).

Маркировочная табличка весов, закрепленная на ГПУ, содержит следующие основные

данные:

-    наименование изготовителя;

-    знак утверждения типа;

-    обозначение типа и модификации весов;

-    заводской (серийный) номер весов;

-    значение максимальной нагрузки (Мах);

-    значение минимальной нагрузки (Min);

-    действительная цена деления (d);

-    значения поверочного интервала (е);

-    год выпуска весов.

Буквенно-цифровое обозначения типа и цифровое обозначение заводского номера весов наносится фотохимическим методом на маркировочную табличку, расположенную на ГПУ, что обеспечивает его сохранность и идентификацию весов в процессе эксплуатации.

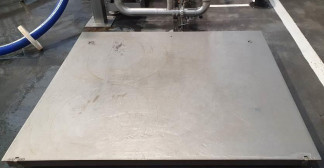

Общий вид весов представлен на рисунке 1. Общий вид преобразователя весоизмерительного представлен на рисунке 2. Схема пломбировки от несанкционированного доступа представлены на рисунке 3.

Преобразователь весоизмерительный пломбируется в пломбировочной чашке с мастикой с нанесением на нее знака поверки.

Программное обеспечение

Программное обеспечение (ПО) является встроенным и метрологически значимым. Доступ к изменению метрологически значимых параметров осуществляется только в сервисном режиме работы. Вход в соответствующее меню осуществляется по паролю. Изменение ПО приборов через интерфейс пользователя невозможно.

Конструкция весов исключает возможность несанкционированного влияния на ПО и измерительную информацию. Защита ПО от непреднамеренных или преднамеренных изменений обеспечивается защитной пломбой, расположенной на передней или на задней панеле преобразователя весоизмерительного.

Идентификационным признаком ПО служит номер версии, который отображается на дисплее при включении прибора.

Уровень защиты ПО и измерительной информации от преднамеренных и непреднамеренных изменений в соответствии с Р 50.2.077-2014 - средний. Идентификационные данные ПО приведены в таблице 1.

Таблица 1- Идентификационные данные (признаки) программного обеспечения

Технические характеристики

Таблица 2 - Метрологические характеристики

Пределы допускаемой абсолютной погрешности в эксплуатации равны удвоенному значению пределов допускаемой абсолютной погрешности при первичной поверке.

Знак утверждения типа

наносится на титульный лист эксплуатационной документации печатным способом и фотохимическим способом на маркировочную табличку, закрепленную на ГПУ.

Комплектность

Таблица 4 - Комплектность средства измерений

Сведения о методах измерений

приведены в разделе 5 «Метод измерений» Руководства по эксплуатации на весы электронные ВЭЛ-2000.

Нормативные документы

Приказ Федерального агентства по техническому регулированию и метрологии от 4 июля 2020 г. № 1622 «Об утверждении Государственной поверочной схемы для средств измерений массы».
