| Номер в госреестре | 89620-23 |
| Наименование СИ | Расходомеры массовые |
| Обозначение типа СИ | Sekee MASS |
| Изготовитель | Общество с ограниченной ответственностью ТД "Технодар" (OOO ТД "Технодар"), г. Петрозаводск |
| Год регистрации | 2023 |
| Срок свидетельства | 28.07.2028 |
| МПИ (интервал между поверками) | 4 года - при измерении газа; 5 лет - при измерении жидкости; 1 год - для канала измерения плотности |
| Описание типа | скачать |
| Методика поверки | скачать |
Расходомеры массовые Sekee MASS (далее - расходомеры) предназначены для измерения массового расхода и массы, плотности, температуры жидкостей и газов, вычисления объемного расхода и объема жидкостей и газов.
Принцип измерения основан на эффекте Кориолиса, возникающего при движении измеряемой среды по изогнутой трубке, совершающей поперечные колебания с частотой вынуждающей силы, создаваемой катушкой индуктивности при пропускании через нее электрического тока заданной частоты. Для обеспечения баланса в приборе установлены две трубки, колеблющиеся в противофазе. Возникающие силы Кориолиса тормозят движение первой по потоку половины трубки и ускоряют движение второй половины. Возникающая вследствие этого разность фаз колебаний двух половин трубки, пропорциональна массовому расходу.
Расходомеры состоят из первичного преобразователя расхода (далее - ППР) с встроенным термометром сопротивления и электронного блока (далее - ЭБ). ППР представляет собой сенсорную часть расходомера, встраиваемую непосредственно в трубопровод. Сигналы с ППР и термометра сопротивления поступают на ЭБ, где происходит обработка, вычисление и индикация и (или) формирование выходных сигналов. Передача измеренных значений может осуществляться с помощью частотно-импульсного выхода, токового выхода, цифрового выхода (RS485). Также ЭБ имеет жидкокристаллический дисплей и элементы управления в виде сенсорных кнопок. ЭБ может жестко крепится на ППР (интегральное исполнение), или может быть соединен с ППР с помощью кабеля (раздельное исполнение).
Расходомеры выпускаются в трех модификациях (исполнениях), которые отличаются друг от друга формой трубок ППР:
Т - расходомеры с двумя А-образными трубами;
U - расходомеры с двумя U-образными трубами;
V - расходомеры с двумя V-образными трубами.
Структура условного обозначения расходомеров:
«Расходомер массовый Sekee MASS-Х-ХХ»,
где:
Х - в зависимости от конструктивного исполнения:
- Т -для расходомеров с двумя А-образными трубами;
- U - для расходомеров с двумя U-образными трубами;
- V - для расходомеров с двумя V-образными трубами.
ХХ - условный проход.
Пломбирование расходомеров не предусмотренно.

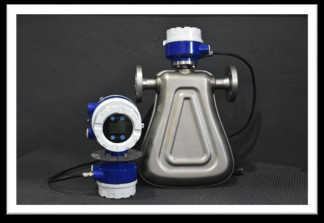

Общий вид расходомеров представлен на рисунке 1.
Серийный номер расходомеров наносятся на шильдик в буквенно-цифровом или цифровом формате методом лазерной гравировки в соответствии с рисунком 2.
в)
Д) е)
Measuring
equipment
Модель: Sekee MASS-T-25 Cep.f№2247025213G2 Дата изг. РМэ.ЗМПа IP67 Погр. изм. 0.1%
/Темп. изм. среды от -50°С до +180°С
ООО ТД «Технодар»
Телефон: 8 800 250-00-16, https://technodar.group/
а)
С^кее Датчик
Место нанесения серийного номера
Место нанесения знака утверждения типа
Электронный блок
Модель: Sekee MASS-T-25 Питание: 22В-245В AC/DC 50-60Гц <20Вт
Cep4№2247025213G2 Темп. окр. среды :-45°С~+85°С
изг. 2023.02 IP67
ТУ £6.51.52-004-81895823-2022
11
Место нанесения знака утверждения типа
О
О
Программное обеспечение (далее - ПО) разделено на метрологически значимую часть и метрологически незначимую часть. ПО расходомеров является встроенным и устанавливается в энергонезависимую память при изготовлении. ПО метрологически значимой часть обеспечивает обработку измерительной информации, ПО метрологически незначимой части обеспечивает отображение измерительной информации на жидкокристаллическом дисплее, обмен информацией с внешними устройствами.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014. Идентификационные данные ПО приведены в таблице 1.
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | MxxDxxFxx |
| Номер версии (идентификационный номер) ПО, не ниже | M88D63FXX |
| Обозначение Х в записи номера версии ПО заменяет символы, отвечающие за метрологически незначимую часть. | |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | ||
| Модификация | T | U | V |
| Типоразмеры, DN, мм | от 5 до 80 | от 5 до 250 | от 5 до 80 |
| Диапазон измерений массового расхода жидкости, кг/ч | от 13,5 до 180000 | от 13,5 до 1800000 | от 13,5 до 180000 |
| Диапазон измерений объемного расхода жидкости, м3/ч | (от 13,5 до 180000)/рж1) | (от 13,5 до 1800000)/рж1) | (от 13,5 до 180000)/рж1) |
| Диапазон измерений массового расхода газа, кг/ч | (от 13,5 до 180000) рг/Kp 2) | (от 13,5 до 1800000) рг/Kp 2) | (от 13,5 до 180000) ргЖг 2) |
| Диапазон измерений объемного расхода газа, м3/ч | (от 13,5 до 180000)/ Kp 2) | (от 13,5 до 1800000)/ K 2) | (от 13,5 до 180000)/ K 2) |
| Диапазон измерений плотности измеряемой среды, кг/м3 | от 650 до 2000 | ||
| Пределы допускаемой относительной погрешности %: - измерения массы (массового расхода) жидкости, 5мж - измерения массы (массового расхода) газа, 5мг | ±0,10; ±0,20 ±0,35; ±0,45 | ||
| Пределы допускаемой относительной погрешности, %: - измерения объема (объемного расхода) жидкости, 5vж - измерения объема (объемного расхода) газа, 5Vr | ±7(5мж )л2 + ((Држ )/р3)) ■ 100%)л2 ±7(5мг )л2 + ((Дрг )/р3)) ■ 100%)л2 | ||
| Пределы допускаемой абсолютной погрешности при измерении плотности, кг/м3: - жидкости, Држ - газа, Дрг | 4) 4) 0) 0) о о" (N~ 0 0 о, о, г* 1/^ ±± | ||
| Пределы допускаемой абсолютной погрешности при измерении температуры ДT ,°С | ±1,50 | ||
| Примечания: 1) рж - плотность измеряемой жидкости при рабочих условиях; 2) рг - плотность измеряемого газа при рабочих условиях; Кг - эмпирический коэффициент, указан в таблице 4; 3) р - измеряемая плотность. 4) при настройке на месте эксплуатации | |||
| Наименование характеристики | Значение характеристики |
| Максимальное давление измеряемой среды, МПа | 25 |
| Температура измеряемой среды, °С | от -70 до +350 |
| Выходные сигналы: - аналоговый токовый, мА - частотный, кГц | от 4 до 20 от 0 до 10 |
| Маркировка взрывозащиты - Ш1Р - ЭБ | 1Ex ib IIC Т6 . . .Т1 Gb X 1Ex db [ib] IIC T6 Gb X |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, при 35 °С, % - атмосферное давление, кПа | от -45 до +85 (опционально от -60 до +40) 95 от 84,0 до 106,7 |
| Питание: - напряжение постоянного тока, В - напряжение переменного тока, В | от 21до 30 от 210 до 245 (50Гц) |
| Потребляемая мощность, Вт не более | 20 |
| Степень защиты, обеспечиваемая оболочкой (по ГОСТ 14254-2015) | IP65, IP67, 1Р68(опционально) |
| Средний срок службы, лет | 12 |
| Средняя наработка на отказ, ч | 80 000 |
Таблица 4 - Значения эмпирического коэффициента Кг
| Модификации | |||||
| U | V | ||||
| DN | Кг | DN | Кг | DN | Кг |
| 5 | 70 | 5 | 70 | 5 | 60 |
| 10 | 80 | 10 | 80 | 10 | 60 |
| 15 | 140 | 15 | 90 | 15 | 70 |
| 25 | 140 | 25 | 140 | 25 | 70 |
| 40 | 140 | 40 | 140 | 40 | 80 |
| 50 | 160 | 50 | 160 | 50 | 80 |
| 80 | 215 | 80 | 215 | 80 | 100 |
| 100 | 230 | ||||
| 150 | 240 | ||||
| 200 | 250 | ||||
| 250 | 300 | ||||
наносится на шильдик методом лазерной гравировки в соответствии с рисунком 2 и на титульный лист паспорта и руководства по эксплуатации типографским способом.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Расходомер | Sekee MASS | 1 шт. |
| Паспорт | 26.51.52 -004-81895823 - 2022. ПС | 1 экз. |
| Руководство по эксплуатации | 26.51.52 -004-81895823 - 2022.РЭ | 1 экз. |
приведены в п. 1.3 «Устройство и принцип действия» Руководства по эксплуатации 26.51.52-004-81895823-2022.РЭ на расходомеры массовые Sekee MASS.
Приказ Росстандарта от 26 сентября 2022 г. № 2356 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости;
Приказ Росстандарта от 23 декабря 2022 г. № 3253 Об утверждении Государственной поверочной схемы для средств измерений температуры;
Приказ Росстандарта от 1 ноября 2019 г. № 2603 Об утверждении Государственной поверочной схемы для средств измерений плотности;
Приказ Росстандарта от 11 мая 2022 г. № 1133 «Об утверждении Государственной поверочной схемы для средств измерений объемного и массового расходов газа»;
ТУ 26.51.52 - 004 - 81895823 - 2022 Расходомеры массовые Sekee MASS. Технические
условия.
