| Номер в госреестре | 89623-23 |
| Наименование СИ | Резервуары вертикальные стальные цилиндрические |
| Обозначение типа СИ | РВС-1000 |
| Изготовитель | Публичное акционерное общество "Новолипецкий металлургический комбинат" (ПАО "НЛМК"), г. Липецк |
| Год регистрации | 2023 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары вертикальные стальные цилиндрические РВС-1000 (далее - резервуары) предназначены для измерения объема и хранения нефти и газового конденсата.
Описание средств измерений
Резервуары РВС-1000 представляют собой стальную сварную конструкцию, состоящую из цилиндрической стенки, днища, крыши резервуара и оборудования, обеспечивающего их эксплуатацию.
Принцип действия резервуаров основан на измерении объема и хранение нефти и газового конденсата в соответствии с градуировочной таблицей резервуаров.
Вариант установки резервуаров - наземный.
Резервуары вертикальные стальные цилиндрические РВС-1000 заводской номер 3 и заводской номер 2 расположены на территории общества с ограниченной ответственностью «Ильский НПЗ им. А.А. Шамара» (ООО «КНГК-ИНПЗ»), Россия, Краснодарский край, район Северский, пгт. Ильский, территория 55 км автодороги Краснодар - Новороссийск.
В конструкции резервуаров РВС-1000 отсутствуют элементы настройки и регулировки, несанкционированный доступ к которым может оказать влияние на их метрологические характеристики, включая показатели точности.
Заводские номера резервуаров в виде цифрового обозначения, состоящие из арабских цифр и буквенно-цифровое обозначение типа, состоящее из букв русского алфавита и арабских цифр, однозначно идентифицирующие резервуары, нанесены методом окрашивания, краской с использованием трафаретов на внешнюю сторону стенок резервуаров и типографским способом в паспорта резервуаров, обеспечивающими сохранность информации в период всего срока эксплуатации резервуаров.

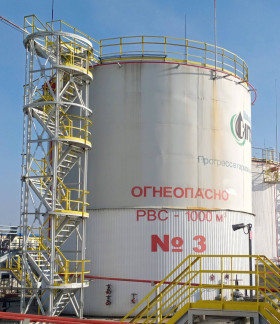

Фотографии общего вида резервуаров РВС-1000 с обозначением заводского номера 3 и заводского номера 2 представлены на рисунках 1, 2.
Фотографии горловин замерных люков резервуаров РВС-1000 заводской номер 3 и заводской номер 2, представлены на рисунке 3, 4.
Пломбирование (нанесение знаков поверки) на резервуары РВС-1000 заводской номер
3 и заводской номер 2 не предусмотрено.
| Таблица 1 - Метрологические характеристики | ||
| Наименование характеристики | Значение характеристики | |
| РВС-1000 заводской № 3 | РВС-1000 заводской № 2 | |
| Номинальная вместимость (номинальный объём) резервуаров, м3 | 1000 | |
| Пределы допускаемой относительной погрешности определения вместимости резервуаров (геометрический метод), % | ± 0,20 | |
Таблица 2 - Технические характеристики
| Наименование характеристики | Значение характеристики | |
| РВС-1000 заводской № 3 | РВС-1000 заводской № 2 | |
| Высота стенки резервуаров (номинальное значение), мм | 11950 | 11820 |
| Внутренний диаметр стенки резервуаров (номинальное значение), мм | 10430 | 10430 |
наносится на титульный лист паспортов резервуаров типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар вертикальный стальной цилиндрический | РВС-1000 | 1 шт. |
| Паспорт | - | 1 экз. |
| Г радуировочная таблица | - | 1 экз. |
МН 1095-2021 ГСИ. Масса нефти, газового конденсата, нефтегазоконденсатной смеси и нефтепродуктов. Методика измерения косвенным методом статических измерений в резервуарах вертикальных стальных цилиндрических на предприятии ООО «КНГК-ИНПЗ». Регистрационный номер: ФР.1.28.2021.40835.
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;
ГОСТ 8.570-2000 «Межгосударственный стандарт. Государственная система обеспечения единства измерений. Резервуары стальные вертикальные цилиндрические. Методика поверки» (Приложение И).
| Зарегистрировано поверок | 1 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
