| Номер в госреестре | 89624-23 |
| Наименование СИ | Уровнемеры бесконтактные радарные |
| Обозначение типа СИ | РИЗУР-2030 |
| Изготовитель | Общество с ограниченной ответственностью "НПО РИЗУР" (ООО "НПО РИЗУР"), с. Дубровичи, Рязанская обл. |
| Год регистрации | 2023 |
| Срок свидетельства | 31.07.2028 |
| МПИ (интервал между поверками) | 3 года - для уровнемеров с пределами допускаемой абсолютной погрешности свыше ± 3 мм; 1 год - для уровнемеров с пределами допускаемой абсолютной погрешности ≤ ± 3 мм |
| Описание типа | скачать |
| Методика поверки | скачать |
Уровнемеры бесконтактные радарные РИЗУР-2030 (далее - уровнемеры) предназначены для измерений уровня жидкости.
Принцип действия уровнемеров основан на измерении времени распространения электромагнитного импульса между его генерацией и детектированием его отраженной части. Электромагнитный импульс генерируется электронным блоком (далее - ЭБ) уровнемера и излучается через приемник-излучатель к поверхности жидкости и отражается обратно. Отраженный электромагнитный импульс через приемник-излучатель, детектируется ЭБ уровнемера.
Время между генерацией электромагнитного импульса и детектированием отраженного электромагнитного импульса, пропорционально удвоенному расстоянию от уплотнительной поверхности (начальной точки отсчета) уровнемера до уровня жидкости. Числовое значение расстояния до жидкости или уровня жидкости вычисляется по измеренному значению времени и преобразуется в выходной токовый сигнал от 4 до 20 мА или цифровой сигнал, аналогичный протоколу HART.
Уровнемеры состоят из ЭБ и приемника-излучателя, размещенных в корпусе уровнемера, присоединительного штуцера или фланца и чувствительного элемента (далее -ЧЭ). ЭБ уровнемера может оснащаться цифровым индикатором для цифровой индикации измеренного значения расстояния, уровня или значения выходного сигнала.
Уровнемеры изготавливаются в двух модификациях, которые отличаются типом ЧЭ и диапазоном измерений:
- РИЗУР-2030-1 - ЧЭ в виде рупора;
- РИЗУР-2030-2 - ЧЭ в виде линзы.
Уровнемеры изготавливаются в общепромышленном или взрывозащищенном (взрывонепроницаемая оболочка Ex d и/или искробезопасная цепь Ex ia) исполнениях.
Возможны следующие способы монтажа уровнемеров: резьбовой и фланцевый.
Заводской номер, состоящий из букв русского алфавита и арабских цифр, наносится методом лазерной гравировки на маркировочную табличку, расположенную на корпусе уровнемеров.
Пломбирование уровнемеров от несанкционированного доступа осуществляется предприятием-изготовителем с помощью пластиковой пломбы или разрушающейся пломбы-наклейки.
Нанесение знака поверки на уровнемеры не предусмотрено.
1. Место установки пластиковой ■ 4 ' _ пломбы
2. Место установки разрушающейся пломбы-наклейки

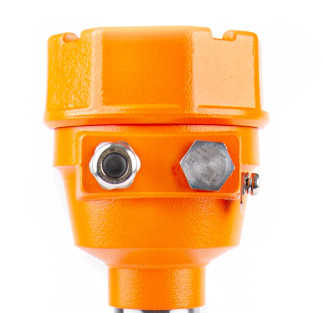

Рисунок 1 - Общий вид уровнемеров с указанием места пломбировки
1. Товарный знак.
2. Наименование уровнемера.
3. Единый знак обращения продукции на рынке государств-членов Евразийского экономического союза.
4. Основные параметры уровнемера, дата изготовления и заводской номер.
5. Специальный знак взрывобезопасности.
6. Знак утверждения типа.
Рисунок 2 - Общий вид (схема) маркировочной таблички
Уровнемеры имеют встроенное программное обеспечение (далее - ПО). ПО используется для преобразования измеренных величин в числовое значение расстояния до поверхности жидкости или уровня жидкости, формирования выходных сигналов и самодиагностики. Метрологически значимая часть ПО защищена сервисным паролем и пломбированием уровнемеров и может быть изменена только на предприятии-изготовителе.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение | |
| Идентификационное наименование ПО | RU.12189681.00138 | RU.12189681.00139 |
| Номер версии (идентификационный номер) ПО | 3 | 3 |
| Цифровой идентификатор ПО | - | - |
| Алгоритм вычисления цифрового идентификатора ПО | - | - |
| Модификация уровнемера | РИЗУР-2030-1 | РИЗУР-2030-2 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений расстояния до поверхности жидкости, мм: - РИЗУР-2030-1 - РИЗУР-2030-2 | от 500 до 300001} от 200 до 350001} |
| Пределы допускаемой абсолютной погрешности измерений расстояния до поверхности жидкости по цифровому индикатору или цифровому выходному сигналу, мм, в диапазонах измерений, мм: а) РИЗУР-2030-1 - 500 < L < 800 - 800 < L < 30000 б) РИЗУР-2030-2 - 200 < L < 300 - 300 < L < 35000 | ±10 ±3, ±5, ±102) ±5 ±3, ±52) |
| Пределы допускаемой приведенной погрешности воспроизведения выходного токового сигнала от 4 до 20 мА, % диапазона воспроизведения - основной - дополнительной, вызванной изменением температуры окружающего воздуха от температуры (20±10) °С на каждые 10 °С | ±0,2 ±0,01 |
| ^ Указан максимальный диапазон измерений. Диапазон измерений конкретного уровнемера указывается в паспорте. 2) Фактические значения указывается в паспорте. Примечания: 1. Принято следующее сокращение: L - измеренное значения расстояния до поверхности жидкости, мм. 2. При использовании токового выходного сигнала погрешность измерений расстояния до поверхности жидкости по цифровому индикатору или цифровому выходному сигналу арифметически суммируется погрешностью воспроизведения токового сигнала от 4 до 20 мА. 3. Основная и дополнительная погрешности воспроизведения токового сигнала от 4 до 20 мА суммируются арифметически. | |
| Наименование характеристики | Значение |
| Напряжение питания постоянного тока, В | 24±2,4 |
| Разрешение цифрового индикатора и цифрового выходного сигнала, м | 0,001 |
| Условия эксплуатации: | от -40 до +601) |
| - температура окружающей среды, °С | |
| - относительная влажность (при температуре +40 °С), %, не более | 95 |
| Параметры измеряемой среды: | |
| - избыточное давление, МПа | от -0,1 до 4 |
| - температура для РИЗУР-2030-1, °С | от -60 до +25 02) |
| - температура для РИЗУР-2030-2, °С | от -60 до +25 02) |
| Габаритные размеры корпуса, мм, не более: | |
| - длина | 125 |
| - ширина | 125 |
| - высота | 200 |
| Наименование характеристики | Значение | |
| Масса корпуса, кг, не более | 7 | |
| Средний срок службы, лет, не менее | 10 | |
| Средняя наработка на отказ, ч, не менее | 70000 | |
| Маркировка взрывозащиты | 0Ex ia IIC T6...T5 Ga X, 1Ex db [ia Ga] IIC T6.T5 Gb X | |
| ^ При комплектации уровнемера термочехлом допускается его эксплуатация при окружающей среды от минус 60 °С. 2) Указаны максимальные значения. Параметры измеряемой среды конкретного указываются в паспорте. | температуре уровнемера | |
наносится на маркировочную табличку уровнемеров методом лазерной гравировки и на титульные листы паспорта и руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность
| Наименование | Обозначение | Количество, шт./экз. |
| Уровнемер бесконтактный радарный | РИЗУР-2030 | 1 |
| Паспорт | ПС.00065 | 1 |
| Руководство по эксплуатации | ПС.00029 | 1 |
приведены в разделе 1.6.1 «Принцип работы» руководства по эксплуатации
Приказ Росстандарта от 30 декабря 2019 г. № 3459 «Об утверждении Государственной поверочной схемы для средств измерений уровня жидкости и сыпучих материалов»;
ТУ 26.51.52-001-12189681-2018 «Приборы измерения и контроля уровня серии РИЗУР. Технические условия».
| Зарегистрировано поверок | 717 |
| Поверителей | 4 |
| Актуальность данных | 21.11.2024 |
