| Номер в госреестре | 89625-23 |
| Наименование СИ | Уровнемеры рефлекс-радарные |
| Обозначение типа СИ | РИЗУР-1300 |
| Изготовитель | Общество с ограниченной ответственностью "НПО РИЗУР" (ООО "НПО РИЗУР"), с. Дубровичи, Рязанская обл. |
| Год регистрации | 2023 |
| Срок свидетельства | 31.07.2028 |
| МПИ (интервал между поверками) | 3 года - для уровнемеров с пределами допускаемой абсолютной погрешности свыше ± 3 мм; 1 год - для уровнемеров с пределами допускаемой абсолютной погрешности ≤ ± 3 мм |
| Описание типа | скачать |
| Методика поверки | скачать |
Уровнемеры рефлекс-радарные РИЗУР-1300 (далее - уровнемеры) предназначены для измерений уровня жидкости.
Принцип действия уровнемеров основан на технологии импульсной рефлектометрии или рефлектометрии временного интервала - измерении времени между генерацией электромагнитного импульса и детектированием отраженной части электромагнитного импульса. Высокочастотный генератор импульсов, установленный в электронном блоке (далее - ЭБ) уровнемера, генерирует электромагнитные импульсы, которые передаются вдоль чувствительного элемента (далее - ЧЭ) до поверхности жидкости. При достижении поверхности жидкости, электромагнитные импульсы частично поглощаются жидкостью, частично отражаются от поверхности жидкости и передаются обратно по ЧЭ в сторону ЭБ. Частичное отражение электромагнитных импульсов от поверхности жидкости обусловлено различной диэлектрической проницаемостью воздушной и жидкой сред.
Отраженная часть электромагнитных импульсов детектируются ЭБ уровнемера. Время между генерацией электромагнитных импульсов и детектированием их отраженной части пропорционально удвоенному расстоянию от уплотнительной поверхности (начальной точки отсчета) уровнемера до поверхности жидкости. Числовое значение расстояния до жидкости или уровня жидкости вычисляется по измеренному значению времени и преобразуется в выходной токовый сигнал от 4 до 20 мА или цифровой сигнал, аналогичный протоколу HART.
Уровнемеры состоят из ЭБ, размещенного в корпусе уровнемера, присоединительного штуцера или фланца, ЧЭ (тросового, стержневого или коаксиального) и радиатора для охлаждения (опционально). ЭБ уровнемера может оснащаться цифровым индикатором для цифровой индикации измеренного значения расстояния, уровня или значения выходного сигнала.
Уровнемеры изготавливаются в общепромышленном и взрывозащищенном (взрывонепроницаемая оболочка Ex db и/или искробезопасная цепь Ex ia) исполнениях.
Возможны следующие способы монтажа уровнемеров: резьбовой и фланцевый.
Заводской номер, состоящий из букв русского алфавита и арабских цифр, наносится методом лазерной гравировки на маркировочную табличку, расположенную на корпусе уровнемеров.
Пломбирование уровнемеров от несанкционированного доступа осуществляется предприятием-изготовителем с помощью пластиковой пломбы или разрушающейся пломбы-наклейки.
Нанесение знака поверки на уровнемеры не предусмотрено.
1. Место установки пластиковой пломбы
2. Место установки разрушающейся пломбы-наклейки

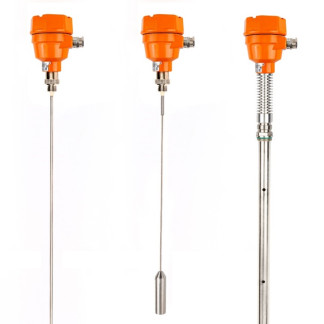

Рисунок 1 - Общий вид уровнемеров с указанием места пломбировки
1. Товарный знак.
2. Наименование уровнемера.
3. Единый знак обращения продукции на рынке государств-членов Евразийского экономического союза.
4. Основные параметры уровнемера, дата изготовления и заводской номер.
5. Специальный знак взрывобезопасности.
6. Знак утверждения типа.
Рисунок 2 - Общий вид (схема) маркировочной таблички
Уровнемеры имеют встроенное программное обеспечение (далее - ПО). ПО используется для преобразования измеренных величин в числовое значение расстояния до поверхности жидкости или уровня жидкости, формирования выходных сигналов и самодиагностики. Метрологически значимая часть ПО защищена сервисным паролем и пломбированием уровнемеров и может быть изменена только на предприятии-изготовителе.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | RU.12189681.00137 |
| Номер версии (идентификационный номер) ПО | 3 |
| Цифровой идентификатор ПО | - |
| Алгоритм вычисления цифрового идентификатора ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений расстояния до поверхности жидкости, мм | от 200 до 298501) |
| Пределы допускаемой абсолютной погрешности измерений расстояния до поверхности жидкости по цифровому индикатору или цифровому выходному сигналу, мм, в диапазонах измерений: - 200 < L < 500 - 500 < L < 29850 | ±20 ±3, ±5, ±102) |
| Пределы допускаемой приведенной погрешности воспроизведения выходного токового сигнала от 4 до 20 мА, % диапазона воспроизведения - основной - дополнительной, вызванной изменением температуры окружающего воздуха от температуры (20±10) °С на каждые 10 °С | ±0,2 ±0,01 |
| ^ Указан максимальный диапазон измерений. Диапазон измерений конкретного уровнемера указывается в паспорте. 2) Фактические значения указывается в паспорте. Примечания: 1. Принято следующее сокращение: L - измеренное значение расстояния до поверхности жидкости, мм. 2. При использовании токового выходного сигнала погрешность измерений расстояния до поверхности жидкости по цифровому индикатору или цифровому выходному сигналу арифметически суммируется с погрешностью воспроизведения токового сигнала от 4 до 20 мА. 3. Основная и дополнительная погрешности воспроизведения токового сигнала от 4 до 20 мА суммируются арифметически. | |
| Наименование характеристики | Значение |
| Напряжение питания постоянного тока, В | 24±2,4 |
| Разрешение цифрового индикатора и цифрового выходного сигнала, м | 0,001 |
| Условия эксплуатации: | от -40 до +601) |
| - температура окружающей среды, °С | |
| - относительная влажность (при температуре +40 °С), | |
| %, не более | 95 |
| Параметры измеряемой среды: | |
| - избыточное давление, МПа | от -0,1 до 102) |
| - температура, °С | от -60 до +25 02) |
| Габаритные размеры корпуса, мм, не более: | |
| - длина | 125 |
| - ширина | 125 |
| - высота | 200 |
| Масса корпуса, кг, не более | 14 |
| Средний срок службы, лет, не менее | 10 |
| Средняя наработка на отказ, ч, не менее | 70000 |
| Наименование характеристики | Значение |
| Маркировка взрывозащиты | 0Ex ia IIC T6...T5 Ga X, 1Ex db [ia Ga] IIC T6.T5 Gb X |
| ^ При комплектации уровнемера термочехлом допускается его эксплуатация при температуре окружающей среды от минус 60 °С. 2) Указаны максимальные значения. Параметры измеряемой среды конкретного уровнемера указываются в паспорте. | |
наносится на маркировочную табличку уровнемеров методом лазерной гравировки и на титульные листы паспорта и руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность
| Наименование | Обозначение | Количество, шт./экз. |
| Уровнемер рефлекс-радарный | РИЗУР-1300 | 1 |
| Паспорт | ПС.00021 | 1 |
| Руководство по эксплуатации | РЭ.00045 | 1 |
приведены в разделе 1.6.1 «Принцип работы» руководства по эксплуатации
Приказ Росстандарта от 30 декабря 2019 г. № 3459 «Об утверждении Государственной поверочной схемы для средств измерений уровня жидкости и сыпучих материалов»;
ТУ 26.51.52-001-12189681-2018 «Приборы измерения и контроля уровня серии РИЗУР. Технические условия».
| Зарегистрировано поверок | 753 |
| Поверителей | 6 |
| Актуальность данных | 21.11.2024 |
