| Номер в госреестре | 89628-23 |
| Наименование СИ | Анализаторы температуры плавления |
| Обозначение типа СИ | MP |
| Изготовитель | Компания "Hanon Advanced Technology Group Co., Ltd.", Китай |
| Год регистрации | 2023 |
| Срок свидетельства | 31.07.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы температуры плавления MP, (далее - анализаторы) предназначены для измерений температуры плавления твердых веществ.
К настоящему типу относятся анализаторы модификаций MP420, MP430, MP450,
MP470.
Принцип действия анализаторов основан на изменении оптических свойств образца при определении температуры плавления. Регулировка температуры осуществляется под управлением встроенного преобразователя температуры Pt100. Стеклянный капилляр c внешним диаметром не более 1,8 мм, заполненный образцом, помещается в печь и нагревается с заданной скоростью, при этом излучаемый лампой свет проходит по световоду и попадает на образец. В процессе плавления пропускание света образцом и, следовательно, измеряемая фотоэлементом интенсивность света увеличивается. При достижении определенного значения коэффициента светопропускания (20 %) образец считается расплавившимся. В момент плавления образца температура печи регистрируется, корректируется и выводится на дисплей, как температура точки плавления образца. По окончании анализа вентилятор охлаждает прибор до заданной начальной температуры.
Анализаторы выпускаются в 4 модификациях: MP420, MP430, MP450, MP470, которые состоят из электронного блока управления и измерительной ячейки, включающей в себя программируемую печь и фотометрическое регистрирующее устройство. На передней панели блока управления расположен цветной жидкокристаллический сенсорный дисплей и клавиатура для задания режимов нагрева, пуска и остановки заданной программы. На задней панели блока управления расположены разъемы подключения интерфейсов связи, источника питания и выключатель питания. Блок управления и измерительная ячейка конструктивно объединены.
Дополнительно к анализаторам может быть подключен принтер через интерфейс RS-232, позволяющий распечатать результаты анализа, а также USB-клавиатура.
Все анализаторы температуры плавления позволяют производить видеозапись соответствующего процесса плавления целиком в формате AVI с возможностью последующего воспроизведения.
Модификации анализаторов различаются диапазоном измерений.
Маркировка анализаторов выполнена на самоклеящейся стойкой к стиранию наклейке, которая наносится на корпус и содержит: товарный знак предприятия-изготовителя; условное обозначение MP420, MP430, MP450 или MP470; заводской номер в формате 12 символов (3 латинские буквы и 6 арабских цифр) по принятой нумерации предприятия-изготовителя и технические характеристики напряжения питания, габаритных размеров, массы.
Нанесение знака поверки на анализатор не предусмотрено.

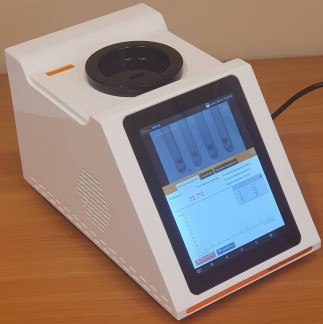

Общий вид средства измерений представлен на рисунке 1.
Пломбировка корпуса от несанкционированного доступа не предусмотрена.
Анализаторы оснащены встроенным программным обеспечением (далее - ПО). Программное обеспечение осуществляет функции сбора, обработки, хранения (внутренняя память: МР420 - 8 ГБ; МР430, МР450 - 16 ГБ; МР470 - 32 ГБ), передачи по USB интерфейсу и представления измерительной информации, а также идентификацию параметров, характеризующих тип средства измерений, внесенных в программное обеспечение.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
Влияние ПО учтено при нормировании метрологических характеристик.
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | hanon.pdf |
| Номер версии (идентификационный номер), не ниже | 1.1.4 |
| Цифровой идентификатор ПО | 403df52ebc263bc83624daa505ddaf1d* алгоритм MD5 |
| * для версии 1.1.4 | |
Таблица 2- Метрологические характеристики
| Наименование характеристики | Значение | |||
| Диапазон измерений температуры плавления, °С | MP420 | MP430 | MP450 | MP470 |
| от +25 до +300 | от +25 до +350 | от +25 до +350 | от +25 до +400 | |
| Пределы допускаемой абсолютной погрешности измерений температуры плавления, °С от +25 °С до +200 °С включ. св. +200 °С до +400 °С | ±0,6 ±1,5 | |||
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Скорость нагрева, °С/мин | от 0,1 до 20 |
| Наименьший разряд цифрового кода отсчетного устройства в режиме измерений, °С | 0,1 |
| Необходимое количество образца, мг | от 1 до 3 |
| Параметры электропитания: - напряжение питания переменным током, В - частота, Г ц | от 100 до 240 50/60 |
| Потребляемая мощность, В-А, не более | 120 |
| Габаритные размеры (ШхГхВ), мм, не более | 230x305x220 |
| Размеры стандартного капилляра, мм, не более внутренний диаметр толщина стенки | от 0,9 до 1,1 от 0,10 до 0,15 |
| Масса, кг, не более | 4 |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более - атмосферное давление, кПа | от +18 до +25 80 от 84,0 до 106,7 |
| Средняя наработка до отказа, ч, не менее | 4000 |
| Срок службы, лет, не менее | 10 |
Знак утверждения типа наносится типографским способом на титульный лист эксплуатационной документации и на корпус анализатора в виде наклейки (рисунок 2).
Таблица 4 - Комплектность анализатора
| Наименование | Обозначение | Количество, шт. |
| Анализатор температуры плавления | MP | 1 |
| Кабель электропитания | 1 | |
| Ethernet кабель | 1 | |
| Набор капилляров для определения температуры плавления (150 шт.) | 1 | |
| Руководство по эксплуатации | 1 |
приведены в руководстве по эксплуатации «Анализаторы температуры плавления MP», раздел
5 «Инструкция по эксплуатации».
Государственная поверочная схема для средств измерений температуры, утвержденная приказом Федерального агентства по техническому регулированию и метрологии 23 декабря 2022 г. № 3253;
Стандарт предприятия «Hanon Advanced Technology Group Co., Ltd.», Китай.
| Зарегистрировано поверок | 24 |
| Поверителей | 3 |
| Актуальность данных | 21.11.2024 |
