| Номер в госреестре | 89636-23 |
| Наименование СИ | Мерник металлический технический 1-го класса вертикальный |
| Обозначение типа СИ | М1кл-250 |
| Изготовитель | Открытое Акционерное Общество "Казанский опытный завод "Эталон" (ОАО "Казанский опытный завод "Эталон"), г. Казань |
| Год регистрации | 2023 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Мерник металлический технический 1-го класса вертикальный М1кл-250 (далее -мерник) предназначен для измерения объёмного количества жидкости (спирта или водноспиртовых растворов) методом слива и налива.
Принцип работы мерника основан на измерении объёма жидкости методом слива или
налива.
Мерник изготовлен из коррозионно-стойких материалов, не взаимодействующих с рабочей средой. Конструкция мерника обеспечивает достаточную жесткость, прочность и вместимость при длительной эксплуатации.
Конструктивно мерник представляет собой вертикальный сварной сосуд цилиндрической формы с коническим днищем и верхней крышкой. В крышке имеется люк для обслуживания мерника. На корпусе мерника расположены пробно-спускные краны служащие для отбора проб. В мернике имеется патрубок для донного налива, а также переливной узел для аварийного перелива жидкости, который осуществляется через патрубок полного слива. Для измерения объёма, наблюдения за уровнем жидкости и контроля в мерниках предусмотрены смотровые окна. Заполнение мерника жидкостью до необходимого объёма производится через трубу для донного налива.
Мерник устанавливается на опорах и с помощью домкратов, по ампуле уровня устанавливается в вертикальное положение. К мерникам данного типа относится мерник М1кл-250 зав.№ 1.
Заводской номер наносится на маркировочную табличку, прикрепленную к корпусу мерника методом гравировки, что обеспечивает возможность прочтения и сохранность указанной информации в процессе эксплуатации мерника.
Мерник пломбируют с нанесением знака поверки. Пломбы со знаком поверки наносятся на смотровые окна, крышку и фланцы мерника.
Общий вид мерника представлен на рисунке 1.

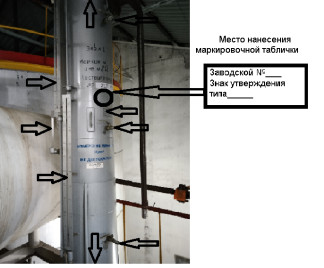

Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки, заводского номера и знака утверждения типа представлены на рисунке 2.
Таблица 1 - Метрологические характеристики мерника М1кл-250, зав.№ 1
| Наименование характеристики | Значение |
| Номинальная вместимость, дм3 | 250,0 |
| Пределы допускаемой относительной погрешности при температуре 20 °С, от номинального значения полной вместимости, % | ±0,2 |
Таблица 2 - Технические характеристики мерника М1кл-250, зав.№ 1
| Наименование характеристики | Значение |
| Г абаритные размеры (Диаметр х Высота), мм, не более | 540 х 2700 |
| Условия эксплуатации: | |
| - температура окружающего воздуха, °С | от +5 до +30 |
| - относительная влажность, % | от 30 до 80 |
| - атмосферное давление, кПа | от 84 до 106 |
наносится на маркировочную табличку, прикрепленную к корпусу мерника, и на паспорт. Способ нанесения знака на табличку - гравировка, на титульный лист паспорта - типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Мерник металлический технический 1-го класса вертикальный, зав.№ 1 | М1кл-250 | 1 шт. |
| Паспорт | 1 ПС | 1 шт. |
приведены в разделе 3 «Порядок работы» паспорта 1 ПС.
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
