| Номер в госреестре | 89639-23 |
| Наименование СИ | Весы неавтоматического действия |
| Обозначение типа СИ | МТ |
| Изготовитель | Акционерное общество "Меттлер-Толедо Восток" (АО "Меттлер-Толедо Восток"), г. Москва; производственная площадка: "ЭКЗИТ ПВТ. ЛТД.", Индия |
| Год регистрации | 2023 |
| Срок свидетельства | 31.07.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Весы неавтоматического действия MT (далее - весы) предназначены для измерения массы при статическом взвешивании.
Принцип действия весов основан на компенсации массы взвешиваемого груза электромагнитной силой, создаваемой системой автоматического уравновешивания. Электрический сигнал, изменяющийся пропорционально массе взвешиваемого груза, преобразуется в аналогоцифровом преобразователе в цифровой код и результаты взвешивания выводятся на дисплей.
Конструктивно весы состоят из взвешивающего модуля и модуля терминала или выполнены в едином корпусе. В зависимости от конструктивных особенностей некоторые модели весов оснащаются ветрозащитной витриной.
Весы могут быть использованы для статистических измерений массы, определения плотности гидростатическим методом (с использованием специальных приспособлений), рецептурного, динамического, интервального взвешивания.
Весы могут иметь следующие устройства и функции по ГОСТ OIML R 76-1-2011 (номера пунктов указаны в скобках):
- устройство установки по уровню (Т.2.7.1) с индикатором уровня (3.9.1.1);
- о пределение стабильного равновесия (4.4.2);
- устройство уравновешивания тары - устройство выборки массы тары (Т.2.7.4.1);
- полуавтоматическое устройство установки нуля (Т.2.7.2.2);
- устройство первоначальной установки на нуль (Т.2.7.2.4);
- устройство слежения за нулем (Т.2.7.3);
- устройство индикации отклонения от нуля (4.5.5);
- автоматическое устройство юстировки чувствительности (4.1.2.5);
- обнаружение промахов (4.13.9);
- процедура просмотра всех соответствующих символов индикации в активном и неактивном состояниях (5.3.1);
- запоминающее устройство (4.4.6);
- вспомогательное показывающее устройство (Т.2.5);
- взвешивание в единицах измерения массы - грамм, миллиграмм, карат (2.1).
Весы выпускаются в 47 модификациях: MT2, MT2F, MT2T, MT2FT, MT5, MT5F, MT5T, MT5FT, MT6, MT6F, MT6T, MT6FT, MT11, MT11F, MT11T, MT11FT, MT11PT, MT31, MT31T, MT64, MT85, MT124, MT165DU, MT223, MT224, MT225, MT265DU, MT285DU, MT314, MT323, MT513, MT1003, MT1202, MT2202, MT3101, MT3102, MT4101, MT4102, MT6101, MT6102, MT8101, MT8102, MT15001, MT25001, MT35001, MT50000,
MT60000, отличающихся метрологическими характеристиками. К данному типу средств измерений относятся весы, выпускаемые под товарным знаком «МТ Measurement».
- DU - (при наличии) условное обозначение весов, имеющих дополнительный фиксированный в начале шкалы диапазон взвешивания, который имеет свою действительную цену деления, автоматически устанавливающуюся в зависимости от прилагаемой нагрузки;
- F - (при наличии) обозначающий наличия специального грузоприемного устройства для взвешивания фильтров;
- P - (при наличии) обозначающий наличия специального грузоприемного устройства для калибровки/поверки пипеточных дозаторов;
- Т - (при наличии) условное обозначение наличия сенсорного терминала управления;

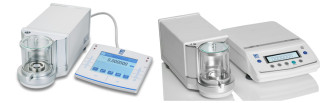

Общий вид весов показан на рисунках 1, 2.
Маркировочная табличка наносится на боковую стенку весов (взвешивающий модуль) наклеиванием. Знак утверждения типа и заводской номер в виде цифро-буквенного обозначения, состоящего из арабских цифр и латинских букв, наносятся методом гравировки или типографским способом на маркировочную табличку. Пример маркировочной таблички представлен на рисунке 3.
Нанесение знака поверки на весы не предусмотрено.
Пломбирование весов изготовителем не осуществляется.
Программное обеспечение (далее - ПО) весов является встроенным и привязано к электрической схеме весов, что соответствует требованиям п. 5.5 ГОСТ OIML R 76-1 «Дополнительные требования к электронным устройствам с программным управлением» в части устройств с встроенным ПО.
Метрологически значимая часть ПО хранится в защищенной от демонтажа перепрограммируемой микросхеме памяти, расположенной внутри весового модуля.
ПО загружается на заводе-изготовителе с использованием специального оборудования, после чего ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс.
Идентификационным признаком ПО служит номер версии, который отображается на дисплее терминала при включении весов или по запросу через меню ПО модуля терминала. Данные по цифровому идентификатору недоступны, так как данное ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | - |
| Номер версии (идентификационный номер) ПО, не ниже | Г.1.1.6.Х* |
| Цифровой идентификатор ПО | - |
| *«х» может принимать значения от 0 до 999 и не относится к метрологически значимой части ПО | |
Таблица 2 - Метрологические характеристики
| Модификация | Максимальная нагрузка (Max), г | Минимальная нагрузка (Min), мг | Действительная цена деления шкалы (d), мг | Поверочный интервал (е), мг | Количество поверочных интервалов (n) | Интервалы нагрузки (m), г | Пределы допускаемой погрешности при первичной поверке (mpe), мг | Класс точности по ГОСТ OIML R76-1-2011 |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| MT2, MT2F, MT2T, MT2FT | 2 | 0,1 | 0,001 | 1 | 2000 | от 0,0001 до 2 включ. | ±0,5 | I (специальный) |
| MT5, MT5F, MT5T, MT5FT | 5 | 0,1 | 0,001 | 1 | 5000 | от 0,0001 до 5 включ. | ±0,5 | I (специальный) |
| MT6, MT6F, MT6T, MT6FT | 6 | 0,1 | 0,001 | 1 | 6000 | от 0,0001 до 6 включ. | ±0,5 | I (специальный) |
| MT11, MT11F, MT11T, MT11FT, MT11PT | 11 | 0,1 | 0,001 | 1 | 11000 | от 0,0001 до 11 включ. | ±0,5 | I (специальный) |
| MT31, MT31T | 31 | 0,1 | 0,001 | 1 | 31000 | от 0,0001 до 31 включ. | ±0,5 | I (специальный) |
| MT64 | 60 | 10 | 0,1 | 1 | 60000 | от 0,01 до 50 включ. св. 50 до 60 включ. | ±0,5 ±1 | I (специальный) |
| MT85 | 80 | 1 | 0,01 | 1 | 80000 | от 0,001 до 50 включ. св. 50 до 80 включ. | ±0,5 ±1 | I (специальный) |
| MT124 | 120 | 10 | 0,1 | 1 | 120000 | от 0,01 до 50 включ. св. 50 до 120 включ. | ±0,5 ±1 | I (специальный) |
| MT165DU | 100/160 | 1 | 0,01/0,1 | 1 | 160000 | от 0,001 до 50 включ. св. 50 до 160 включ. | ±0,5 ±1 | I (специальный) |
| MT225 | 220 | 1 | 0,01 | 1 | 220000 | от 0,001 до 50 включ. св. 50 до 200 включ. св. 200 до 220 включ. | ±0,5 ±1 ±1,5 | I (специальный) |
| MT224 | 220 | 10 | 0,1 | 1 | 220000 | от 0,01 до 50 включ. св. 50 до 200 включ. св. 200 до 220 включ | ±0,5 ±1 ±1,5 | I (специальный) |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| MT223 | 220 | 20 | 1 | 10 | 22000 | от 0,02 до 50 включ. св. 50 до 200 включ. св. 200 до 220 включ. | ±5 ±10 ±15 | II (высокий) |
| MT265DU | 60/220 | 1 | 0,01/0,1 | 1 | 220000 | от 0,001 до 50 включ. св. 50 до 200 включ. св. 200 до 220 включ. | ±0,5 ±1 ±1,5 | I (специальный) |
| MT285DU | 80/220 | 1 | 0,01/0,1 | 1 | 220000 | от 0,001 до 50 включ. св. 50 до 200 включ. св. 200 до 220 включ. | ±0,5 ±1 ±1,5 | I (специальный) |
| MT314 | 310 | 10 | 0,1 | 1 | 310000 | от 0,01 до 50 включ. св. 50 до 200 включ. св. 200 до 310 включ. | ±0,5 ±1 ±1,5 | I (специальный) |
| MT323 | 320 | 20 | 1 | 10 | 32000 | от 0,02 до 50 включ. св. 50 до 200 включ. св. 200 до 320 включ. | ±5 ±10 ±15 | II (высокий) |
| MT513 | 510 | 20 | 1 | 10 | 51000 | от 0,02 до 50 включ. св. 50 до 200 включ. св. 200 до 510 включ. | ±5 ±10 ±15 | II (высокий) |
| MT1003 | 1000 | 100 | 1 | 10 | 100000 | от 0,1 до 500 включ. св. 500 до 1000 включ. | ±5 ±10 | I (специальный) |
| MT1202 | 1200 | 500 | 10 | 100 | 12000 | от 0,5 до 500 включ. св. 500 до 1200 включ. | ±50 ±100 | II (высокий) |
| MT2202 | 2200 | 500 | 10 | 100 | 22000 | от 0,5 до 500 включ. св. 500 до 2000 включ. св. 2000 до 2200 включ. | ±50 ±100 ±150 | II (высокий) |
| MT3102 | 3100 | 500 | 10 | 100 | 31000 | от 0,5 до 500 включ. св. 500 до 2000 включ. св. 2000 до 3100 включ. | ±50 ±100 ±150 | II (высокий) |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| MT3101 | 3100 | 5000 | 100 | 100 | 31000 | от 5 до 500 включ. св. 500 до 2000 включ. св. 2000 до 3100 включ. | ±50 ±100 ±150 | II (высокий) |
| MT4102 | 4100 | 500 | 10 | 100 | 41000 | от 0,5 до 500 включ. св. 500 до 2000 включ. св. 2000 до 4100 включ. | ±50 ±100 ±150 | II (высокий) |
| MT4101 | 4100 | 5000 | 100 | 100 | 41000 | от 5 до 500 включ. св. 500 до 2000 включ. св. 2000 до 4100 включ. | ±50 ±100 ±150 | II (высокий) |
| MT6102 | 6100 | 500 | 10 | 100 | 61000 | от 0,5 до 500 включ. св. 500 до 2000 включ. св. 2000 до 6100 включ | ±50 ±100 ±150 | II (высокий) |
| MT6101 | 6100 | 5000 | 100 | 100 | 61000 | от 5 до 500 включ. св. 500 до 2000 включ. св. 2000 до 6100 включ. | ±50 ±100 ±150 | II (высокий) |
| MT8102 | 8100 | 500 | 10 | 100 | 81000 | от 0,5 до 500 включ. св. 500 до 2000 включ. св. 2000 до 8100 включ. | ±50 ±100 ±150 | II (высокий) |
| MT8101 | 8100 | 5000 | 100 | 1000 | 8100 | от 5 до 5000 включ. св. 5000 до 8100 включ. | ±500 ±1000 | II (высокий) |
| MT15001 | 15000 | 5000 | 100 | 1000 | 15000 | от 5 до 5000 включ. св. 5000 до 15000 включ. | ±500 ±1000 | II (высокий) |
| MT25001 | 25000 | 5000 | 100 | 1000 | 25000 | от 5 до 5000 включ. св. 5000 до 20000 включ. св. 20000 до 25000 включ. | ±500 ±1000 ±1500 | II (высокий) |
Продолжение таблицы 2
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| MT35001 | 35000 | 5000 | 100 | 1000 | 35000 | от 5 до 5000 включ. св. 5000 до 20000 включ. св. 20000 до 35000 включ. | ±500 ±1000 ±1500 | II (высокий) |
| MT50000 | 50000 | 50000 | 1000 | 1000 | 50000 | от 50 до 5000 включ. св. 5000 до 20000 включ. св. 20000 до 50000 включ. | ±500 ±1000 ±1500 | II (высокий) |
| MT60000 | 60000 | 50000 | 1000 | 1000 | 60000 | от 50 до 5000 включ. св. 5000 до 20000 включ. св. 20000 до 60000 включ. | ±500 ±1000 ±1500 | II (высокий) |
| Наименование характеристики | Значение |
| Влияние устройства установки на нуль на результат взвешивания, не более | ±0,25-е |
| Показания на дисплее массы, г, не более | Max + 9e |
| Диапазон уравновешивания тары, % Max | от 0 до 100 |
| Диапазон предварительного задания массы тары, % Max | от 0 до 100 |
| Условия эксплуатации: - диапазон рабочих температур, °С - относительная влажность воздуха, %, не более | от +10 до +30 80 |
| Параметры электрического питания - напряжение переменного тока, В - частота переменного тока, Г ц | от 187 до 242 от 49 до 51 |
| Потребляемая мощность, В А, не более | 30 |
| Г абаритные размеры единого корпуса (длина, ширина, высота), мм, не более | 517 x 302 x 130 |
| Г абаритные размеры взвешивающего модуля (длина, ширина, высота), мм, не более | 360 x 140 x 146 |
| Г абаритные размеры терминала (длина, ширина, высота), мм, не более | 240х210х65 |
| Масса, кг, не более | 15 |
наносится на корпус взвешивающего модуля весов и типографским способом на титульный лист руководства по эксплуатации.
Таблица 4 - Комплектность
| Наименование | Обозначение | Количество |
| Весы неавтоматического действия | МТ | 1 шт. |
| Адаптер сетевого питания | - | 1 шт. |
| Соединительный кабель для подключения терминала (при наличии) | 1 шт. | |
| Руководство по эксплуатации | - | 1 экз. |
приведены в разделе 4 «Простое взвешивание» эксплуатационного документа «Весы неавтоматического действия МТ. Руководство по эксплуатации».
ГОСТ OIML R 76-1—2011 «ГСИ. Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания»;
Приказ Росстандарта от 4 июля 2022 № 1622 «Об утверждении Государственной поверочной схемы для средств измерений массы»;
ТУ 28.29.31-015-45862615-2022 «Весы неавтоматического действия MT. Технические условия».
