| Номер в госреестре | 89651-23 |
| Наименование СИ | Спектрофотометры |
| Обозначение типа СИ | МТ Мeasurement |
| Изготовитель | Акционерное общество "Меттлер-Толедо Восток" (АО "Меттлер-Толедо Восток"), г. Москва; производственная площадка Шанхай Инсмарк Инструмент Тек. Ko., Лтд., Китай |
| Год регистрации | 2023 |
| Срок свидетельства | 01.08.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Спектрофотометры МТ Measurement (далее - спектрофотометры) предназначены для измерений спектрального коэффициента направленного пропускания и оптической плотности исследуемых образцов различного происхождения в ультрафиолетовом и видимом участках спектра.
Принцип действия спектрофотометров основан на измерении отношения интенсивности излучения, прошедшего через исследуемый объект к интенсивности излучения, падающего на исследуемый объект.
Спектрофотометры выпускаются в 14 модификациях: UV100-Star2, UV100-Star4, UV300/1, UV300/1FD+, UV300/2, UV300/2FD+, UV300/X, UV300/XFD+, UV400-Star1, UV400-Star2, Mini-E1, Mini-E2, Mini-E3 и Mini-E+, отличающихся конструкцией, метрологическими и техническими характеристиками.
Оптическая схема спектрофотометров UV100-Star2 и UV100-Star4 однолучевая, спектрофотометров UV300/1, UV300/1FD+, UV300/2, UV300/2FD+, UV300/X, UV300/XFD+, UV400-Star1 и UV400-Star2 - двухлучевая. В качестве источников излучения используются вольфрамовая лампа (для видимой области) и дейтериевая лампа (для ультрафиолетовой области). Для разложения излучения в спектр используется монохроматор с дифракционной решеткой.
Конструктивно спектрофотометры UV100-Star2, UV100-Star4, UV300/1, UV300/1FD+, UV300/2, UV300/2FD+, UV300/X, UV300/XFD+, UV400-Star1 и UV400-Star2 выполнены в виде настольных приборов и состоят из отделения источника излучения, кюветного отделения и сенсорной панели. Также спектрофотометры UV100-Star2, UV100-Star4, UV300/1, UV300/1FD+, UV300/2, UV300/2FD+, UV300/X, UV300/XFD+, UV400-Star1 и UV400-Star2 можно подключить к отдельно устанавливаемым компьютерам.
Оптическая схема спектрофотометров Mini-E1, Mini-E2, Mini-E3, Mini-E+ однолучевая. В качестве источника излучения используется ксеноновая лампа. Для разложения излучения в спектр используется монохроматор с голографической решеткой. Спектрофотометры Mini-E1, Mini-E2, Mini-E3, Mini-E+ оснащены детектором на основе диодной матрицы, позволяющей проводить одновременную регистрацию спектра во всем диапазоне длин волн.
Конструктивно спектрофотометры Mini-E1, Mini-E2, Mini-E3, Mini-E+ выполнены в виде настольных приборов. Все модификации спектрофотометров Mini имеют отделения для анализа образцов в микрообъемах. Модификация Mini-E+ также имеет возможность проведения анализа в кюветах с длиной оптического пути до 10 мм. Управление работой спектрофотометров Mini осуществляется с помощью ПО MT-Mini, устанавливаемого на ПК.
Маркировочная табличка размещена на задней панели корпуса спектрофотометра.
Серийный номер имеет цифровой формат, нанесен методом наклейки. Общий вид
спектрофотометров представлен на рисунке 1. Место нанесения серийного номера представлено на рисунке 2.
а)
в)

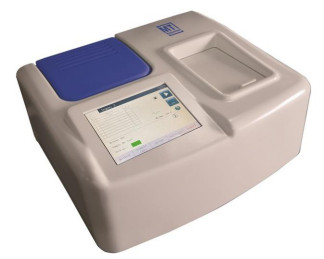

Рисунок 1 - Общий вид спектрофотометров:
а) UV100-Star2, UV100-Star4; б) UV300/1, UV300/1FD+, UV300/2, UV300/2FD+, UV300/X, UV300/XFD+;
в) UV400-Star1, UV400-Star2; г) Mini-E1, Mini-E2, Mini-E3, Mini-E+
К данному типу средств измерений относятся СИ, выпускаемые под товарным знаком «МТ Measurement».
Спектрофотометры UV100-Star2, UV100-Star4, UV300/1, UV300/1FD+, UV300/2, UV300/2FD+, UV300/X, UV300/XFD+, UV400-Star1 и UV400-Star2 оснащены встроенным программным обеспечением (далее - ПО). Спектрофотометры Mini-E1, Mini-E2, Mini-E3, Mini-E+ функционируют под управлением автономного специального ПО «MT-Mini», установленного на персональный компьютер. ПО управляет работой спектрофотометра, отображает результат, обрабатывает, передает и хранит полученные данные.
Спектрофотометры могут быть оснащены ПО, устанавливаемым дополнительно на персональный компьютер, при этом метрологически значимые функции остаются за автономным ПО.
Идентификационные данные ПО приведены в таблице 1.
| Таблица 1 - Идентификационные данные прог | раммного обеспечения | |
| Значение для модификаций | ||
| Идентификационные данные (признаки) | UV100-Star2, UV100-Star4, UV300/1, UV300/1FD+, UV300/2, UV300/2FD+, UV300/X, UV300/XFD+, UV400-Star1, UV400-Star2 | Mini-E1, Mini-E2, Mini-E3, Mini-E+ |
| Идентификационное наименование ПО | - | MT-Mini |
| Номер версии (идентификационный номер) ПО | не ниже V1.00X) | - |
| Цифровой идентификатор ПО | - | - |
| Х) значения номера версии после точки варьируются от 0 до 999 | ||
Конструкция спектрофотометра исключает возможность несанкционированного влияния на ПО и измерительную информацию. Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | ||||||||||
| UV100- Star2 | UV100- Star4 | UV300/1, UV300/1FD+ | UV300/2, UV300/2FD+ | UV300/X, UV300/XFD+ | UV400- Star1 | UV400- Star2 | Mini-E1 | Mini-E2 | Mini-E3 | Mini- E+ | |
| Спектральный диапазон измерений, нм | от 190 до 1100 | от 190 до 1100 | от 190 до 1100 | от 190 до 1100 | от 190 до 1100 | от 190 до 1100 | от 190 до 1100 | от 220 до 750 | от 190 до 900 | от 190 до 1100 | от 190 до 900 |
| Диапазон измерений спектрального коэффициент; направленного пропускания % | от 0 до 100 | от 0 до 100 | от 0 до 100 | от 0 до 100 | от 0 до 100 | от 0 до 100 | от 0 до 100 | - | - | - | - |
| Диапазон измерений оптической плотности, Б | - | - | - | - | - | - | - | от 0,5 до 1,5 | от 0,5 до 3 | от 0,5 до 3 | от 0,5 до 3 |
| Пределы допускаемой абсолютной погрешности измерений спектральных коэффициентов направленного пропускания, %: - в спектральном диапазоне от 190 нм до 350 нм включ. - в спектральном диапазоне св. 350 нм до 600 нм включ. - в спектральном диапазоне св. 600 нм до 1100 нм включ. | ± 2 ± 1 ± 2 | ± 2 ± 1 ± 2 | 1П 1П * * * | 1П 1П * * * | in in * * * | 1П in * * * | in in, * * * | - | - | - | - |
| Пределы допускаемой абсолютной погрешности измерений оптической плотности при длине пути 10 мм, Б | - | - | - | - | - | - | - | ± 0,5 | ± 0,5 | ± 0,5 | ± 0,5 |
| Наименование характеристики | Значение | ||||||||||
| UV100- Star2 | UV100- Star4 | UV300/1, UV300/1FD+ | UV300/2, UV300/2FD+ | UV300/X, UV300/XFD+ | UV400- Star1 | UV400- Star2 | Mini-E1 | Mini-E2 | Mini-E3 | Mini-E+ | |
| Пределы допускаемой абсолютной погрешности установки длин волн, нм | ± 1 | ± 1 | ± 1 | ± 1 | ± 1 | ± 1 | ± 1 | - | - | - | - |
| Наименование характеристики | Значение | ||||||||||
| UV100- Star2 | UV100- Star4 | UV300/1, UV300/1FD+ | UV300/2, UV300/2FD+ | UV300/X, UV300/XFD+ | UV400- Star1 | UV400- Star2 | Mini-E1 | Mini-E2 | Mini-E3 | Mini-E+ | |
| Спектральная ширина щели, нм, не более | 2 | 4 | 1 | 2 | 1; 1,5; 2; 4; 5 | 1 | 2 | - | - | - | - |
| Диапазон показаний спектрального коэффициента направленного пропускания, % | от 0 до 200 | от 0 до 200 | от 0 до 200 | от 0 до 200 | от 0 до 200 | от 0 до 999 | от 0 до 999 | - | - | - | - |
| Диапазон показаний оптической плотности, Б | от -0,3 до 3 | от -0,3 до 3 | от -4 до 4 | от -4 до 4 | от -4 до 4 | от -4 до 4 | от -4 до 4 | от 0,5 до 1,5 | от 0,5 до 3 | от 0,5 до 3 | от 0,5 до 3 |
| Уровень рассеянного света (220/360 нм), %, не более | 0,1 | 0,1 | 0,05 | 0,05 | 0,05 | 0,02 | 0,02 | - | - | - | - |
| Габаритные размеры, мм, не более: ширина глубина высота | 475 420 220 | 475 420 220 | 670 600 280 | 670 600 280 | 670 600 280 | 645 500 240 | 645 500 240 | 280 240 170 | 280 240 170 | 280 240 170 | 280 240 170 |
| Масса, кг, не более | 15 | 15 | 23 | 23 | 23 | 27 | 27 | 5 | 5 | 5 | 5 |
| Наименование характеристики | Значение |
| UV100- UV100- UV300/1, UV300/2, UV300/X, UV400- UV400- ... . „ ... . ... . ... . „ Star2 Star4 UV300/1FD+ UV300/2I?D+ UV300/X;i^D+ Star1 Star2 Mini-E1 Mini-E2 Mini-E3 Mini-E+ | |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | 220±22 50±1 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, %, не более | от 5 до 35 85 |
наносится на титульный лист руководства по эксплуатации методом компьютерной графики.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Спектрофотометр | МТ Measurement | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | - | 1 экз. |
приведены в разделе 8 «Измерение образцов» Руководства по эксплуатации спектрофотометров МТ Measurement.
При использовании в сфере государственного регулирования обеспечения единства измерений средства измерений применяются в соответствии с аттестованными методиками (методами) измерений.
Приказ Росстандарта от 27 ноября 2018 г. № 2517 «Об утверждении Государственной поверочной схемы для средств измерений спектральных, интегральных и редуцированных коэффициентов направленного пропускания, диффузного и зеркального отражений и оптической плотности в диапазоне длин волн от 0,2 до 20,0 мкм»;
Приказ Росстандарта от 28 сентября 2018 г. № 2085 «Об утверждении Государственной поверочной схемы для средств измерений оптической плотности»;
ТУ 28.29.31-005-45862615-2022 «Спектрофотометры МТ Measurement. Технические условия».
| Зарегистрировано поверок | 12 |
| Поверителей | 1 |
| Актуальность данных | 16.09.2024 |
