| Номер в госреестре | 89652-23 |
| Наименование СИ | Счётчики аэрозольных частиц |
| Обозначение типа СИ | АэроПлюс |
| Изготовитель | Общество с ограниченной ответственностью НПО (Научно-производственное отделение) "ЭКО-ИНТЕХ" (ООО НПО "ЭКО-ИНТЕХ"), г. Москва |
| Год регистрации | 2023 |
| Срок свидетельства | 01.08.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Счётчики аэрозольных частиц АэроПлюс (далее - счётчики) предназначены для измерений счётной концентрации аэрозольных частиц различного происхождения в воздухе.
Принцип действия счётчиков - оптический. Луч, формируемый источником излучения (полупроводниковый лазерный диод), попадает в измерительную зону (кювету), где рассеивается находящимися на его траектории аэрозольными частицами и регистрируется с помощью фотодетектора. Изменение интегральной интенсивности зарегистрированного излучения пропорционально размеру частицы, а количество последовательных импульсов - количеству частиц. Счётная концентрация аэрозольных частиц по каналам регистрации их размеров вычисляется с помощью программного обеспечения как отношение количества зарегистрированных частиц определённой размерной группы к прокачанному через кювету объёму воздушной пробы.
Счётчики выпускаются в виде различных модификаций, различающихся диапазонами измерений и показаний, конструктивными особенностями и опциями. Обозначение модификаций содержит код вида «АБВ-Г». Расшифровка кода приведена в таблице 1.
| Таблица 1 | - Обозначение модификаций счётчиков | |
| Позиция кода | Символ кода | Описание особенности или опции |
| А | С | стационарное исполнение |
| П | портативное исполнение | |
| Р | ручное исполнение | |
| Б | 3 | нижняя граница первого канала регистрации размеров частиц 0,3 мкм |
| 5 | нижняя граница первого канала регистрации размеров частиц 0,5 мкм | |
| В | 01 | номинальный объёмный расход отбираемой пробы 2,83 дм3/мин |
| 10 | номинальный объёмный расход отбираемой пробы 28,3 дм3/мин | |
| 50 | номинальный объёмный расход отбираемой пробы 50,0 дм3/мин | |
| Г | 2 | два канала регистрации размеров частиц (0,3; 0,5 мкм) или (0,5; 5 мкм) |
| 4 | четыре канала регистрации размеров частиц (0,3; 0,5; 1; 5 мкм) или (0,5; 1; 3; 5 мкм) | |
| 6 | шесть каналов регистрации размеров частиц (0,3; 0,5; 1; 3; 5; 10 мкм), (0,5; 0,7; 1; 3; 5; 10 мкм), (0,3; 0,5; 0,7; 1; 2; 5 мкм) или (0,5; 0,7; 1; 2; 3; 5 мкм) | |
Конструктивно счётчики выполнены в едином блоке, в котором размещены оптические, электронные и механические компоненты и устройства, обеспечивающие общее функционирование. Прокачка анализируемой пробы через кювету счётчика осуществляется с помощью побудителя расхода: внешнего - в стационарном исполнении счётчика, встроенного - в портативном и ручном исполнениях.
Управление счётчиками стационарного исполнения осуществляется с помощью персонального компьютера посредством веб-интерфейса или специализированного программного обеспечения; портативного и ручного исполнений - с помощью сенсорного дисплея или специализированного программного обеспечения. Сигнализация состояния и режимов работы счётчиков стационарного исполнения осуществляется с помощью световых индикаторов на передней панели.
Передача данных осуществляется по интерфейсам связи:
- стационарное исполнение: Ethernet, RS-485 (протокол MODBUS RTU);
- портативное исполнение: USB 2.0, Ethernet (протокол MODBUS TCP), RS-485 (протокол MODBUS RTU), по заказу - Wi-Fi IEEE 802.11 (протокол MODBUS TCP);
- ручное исполнение: USB 2.0, Wi-Fi IEEE 802.11 (протокол MODBUS TCP), а также при заказе в комплекте с интерфейсным блоком -Ethernet (протокол MODBUS TCP) и RS-485 (протокол MODBUS RTU).
Счётчики стационарного и портативного исполнений оснащены релейными выходами для подключения сигнализации превышения установленного пользователем уровня предельного значения счётной концентрации аэрозольных частиц по каждому каналу регистрации размеров частиц или в случае возникновения ошибки. Также предусмотрено их оснащение аналоговыми выходами.
Электрическое питание счётчиков стационарного исполнения осуществляется от сети постоянного тока или сети переменного тока через сетевой адаптер, а также от сети Ethernet по технологии PoE; портативного и ручного исполнений - от встроенной аккумуляторной батареи или сети переменного тока через сетевой адаптер.
Результаты измерений представляются в виде дифференциальных и интегральных значений счётной концентрации аэрозольных частиц по каналам регистрации их размеров. Счётчики портативного исполнения имеют встроенный термопринтер для вывода результатов измерений на печать. Счётчики ручного исполнения по заказу могут комплектоваться внешним термопринтером и интерфейсным блоком, подключаемыми по беспроводному интерфейсу.
Счётчик могут комплектоваться внешними зондами для контроля параметров анализируемой/окружающей воздушной среды:
- преобразователем измерительным влажности и температуры ДВ2 исполнения ДВ2ТСМ, рег. № 25948-11 - все исполнения счётчиков;
- преобразователем точки росы/инея ДТР исполнения ДТР-1 модификации -С, рег. № 83117-21 - только счётчики стационарного исполнения;
- термоанемометром ТТМ-2 модификации ТТМ-2-04, рег. № 44377-10 - только счётчики стационарного и портативного исполнений.
Общий вид счётчиков, места нанесения знака утверждения типа и заводского номера приведены на рисунках 1 и 2. Пломбировка корпуса осуществляется с помощью наклейки на винт, скрепляющий корпус. Нанесение знака поверки на корпус счётчиков не предусмотрено. Идентификация счётчиков осуществляется с помощью этикетки, расположенной на корпусе. На этикетке указывается: модификация, заводской номер в цифровом формате и дата выпуска.
ч б) место пломбировки счетчиков

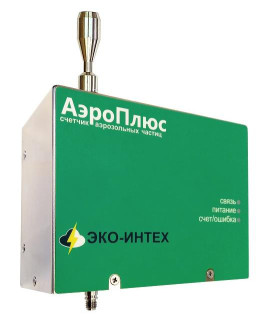

а) счетчики стационарного исполнения
стационарного исполнения
,_ч б) место пломбировки счётчиков портативного
б) счётчики портативного исполнения
исполнения
Рисунок 1 - Общий вид и места пломбировки счётчиков стационарного и портативного
исполнений
у ООО НПО «ЭКО-ИНТЕХ» Счетчик аэрозольных частиц
а) счётчики ручного исполнения
б) место пломбировки счётчиков ручного исполнения
АэроПлюс С510-2
Заводской номер: 22090083 Дата выпуска: 09 мес 2022
нш
ТУ 26.51.53-003-40001819-2022 Сделано в России
в) пример этикетки (место нанесения знака утверждения типа и заводского номера) Рисунок 2 - Общий вид счётчиков ручного исполнения и пример этикетки
Счётчики имеют встроенное программное обеспечение (далее - ПО). ПО используется для обеспечения функционирования счётчиков и управления ими, выполнения измерений, передачи результатов измерений на внешние устройства и носители информации. К метрологически значимой части встроенного ПО относится всё ПО. Уровень защиты ПО в соответствии с Рекомендацией Р 50.2.077-2014 - «средний». При нормировании метрологических характеристик учтено влияние ПО.
Таблица 2 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение (в зависимости от исполнения) | |
| стационарное | портативное, ручное | |
| Номер версии (идентификационный номер) ПО, не ниже | 2.0 | 1.0 |
Таблица 3 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон показаний счётной концентрации аэрозольных частиц (в зависимости от модификации), частиц/дм3 - С301, С501, Р301, Р501 - С310 - С510 - П310, П510 - П350, П550 | от 0 до 1-105 от 0 до 3,5-103 от 0 до 7-103 от 0 до 17-103 от 0 до 12-103 |
| Диапазон измерений счётной концентрации аэрозольных частиц (в зависимости от модификации), частиц/дм3 - С301, С501, Р301, Р501 - С310 - С510 - П310, П510 - П350, П550 | от 10 до 1-105 от 10 до 3,5-103 от 10 до 7-103 от 10 до 17-103 от 10 до 12-103 |
| Пределы допускаемой относительной погрешности измерений счётной концентрации аэрозольных частиц, % | ±20 |
| Наименование характеристики | Значение |
| 1 | 2 |
| Номинальный объёмный расход отбираемой пробы (в зависимости от модификации), дм3/мин - С301, С501, Р301, Р501 | 2,83±0,14 |
| - С310, С510, П310, П510 | 28,3±1,4 |
| - П350, П550 | 50,0±2,5 |
| Параметры электрического питания (в зависимости от модификации): - С301, С501, С310, С510 - от сетевого адаптера: выходное напряжение, В | от 12 до 24 |
| - от сети Ethernet (PoE) - П310, П510, П350, П550 - от сетевого адаптера: выходное напряжение, В | от 17 до 19 |
| - от встроенной аккумуляторной батареи: выходное напряжение, В | от 17 до 19 |
| - Р301, Р501 - от сетевого адаптера: выходное напряжение, В | от 11 до 13 |
| - от встроенной аккумуляторной батареи: выходное напряжение, В | от 11 до 13 |
| Потребляемая мощность (в зависимости от модификации), В-А, не более - С301, С501, С310, С510 | 18 |
| - П310, П510, П350, П550 | 72 |
| - Р301, Р501 | 36 |
| Габаритные размеры (в зависимости от модификации), мм, не более - С301, С501, С310, С510 - высота | 68 |
| - ширина | 145 |
| - длина | 145 |
| 1 | 2 |
| - П310, П510, П350, П550 | |
| - высота | 240 |
| - ширина | 235 |
| - длина | 240 |
| - Р301, Р501 | |
| - высота | 65 |
| - ширина | 125 |
| - длина | 260 |
| Масса, кг, не более | |
| - С301, С501, С310, С510 | 1,0 |
| - П310, П510, П350, П550 | 6,5 |
| - Р301, Р501 | 1,2 |
| Условия эксплуатации: | |
| - температура окружающего воздуха, °С | от +10 до +40 |
| - относительная влажность окружающего воздуха, %, не более | 80 |
| - атмосферное давление, кПа | от 84 до 106,7 |
| Средний срок службы, лет | 10 |
| Средняя наработка до отказа (в зависимости от модификации), ч, не менее | |
| - С301, С501, С310, С510 | 24000 |
| - П310, П510, П350, П550, Р301, Р501 | 10000 |
наносится на этикетку на корпусе счётчиков и титульный лист руководства по эксплуатации методом компьютерной графики.
Таблица 5 - Комплектность счётчиков
| Наименование | Обозначение | Количество |
| Счётчик аэрозольных частиц | АэроПлюс АБВ-Г Х) | 1 шт. |
| Комплект принадлежностей 2) | - | 1 комп. |
| Руководство по эксплуатации | ЭКИТ 000ХХ0 РЭ 3) | 1 экз. |
| Методика поверки | - | 1 экз. |
| и в зависимости от заказа. гласовывается при заказе. эксплуатации в зависимости от исполнения счётчика: элнение; ЭКИТ 000110 РЭ - портативное исполнение; | ||
| Х) Обозначение кода модификаци 2) Комплект принадлежностей со 3) Обозначение руководства по ЭКИТ 000100 РЭ - стационарное исп ЭКИТ 000120 РЭ - ручное исполнение. | ||
приведены в руководствах по эксплуатации на счётчики: п. 4 «Использование счётчика» руководства по эксплуатации ЭКИТ 000100 РЭ; п. 4 «Использование счётчика» руководства по эксплуатации ЭКИТ 000110 РЭ; п. 4 «Использование счётчика» руководства по эксплуатации ЭКИТ 000120 РЭ.
Государственная поверочная схема для средств измерений дисперсных параметров аэрозолей, взвесей и порошкообразных материалов, утверждённая приказом Росстандарта от 30 декабря 2021 г. № 3105;
ТУ 26.51.53-003-40001819-2022 «Счётчики аэрозольных частиц АэроПлюс. Технические условия».
| Зарегистрировано поверок | 152 |
| Поверителей | 1 |
| Актуальность данных | 16.09.2024 |
