| Номер в госреестре | 89658-23 |
| Наименование СИ | Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ПАО "Транснефть" в части АО "Транснефть - Сибирь" по НПС-4 "Салым" ЛПДС "Салым" |
| Обозначение типа СИ | Обозначение отсутствует |
| Изготовитель | Общество с ограниченной ответственностью "ЭНЕРГОМЕТРОЛОГИЯ" (ООО "ЭНЕРГОМЕТРОЛОГИЯ"), г. Москва |
| Год регистрации | 2023 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ПАО «Транснефть» в части АО «Транснефть - Сибирь» по НПС-4 «Салым» ЛПДС «Салым» (далее по тексту - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, сбора, обработки, хранения, формирования отчетных документов и передачи полученной информации.
АИИС КУЭ представляет собой многофункциональную, трехуровневую автоматизированную систему с централизованным управлением и распределенной функцией измерения.
АИИС КУЭ включает в себя следующие уровни:
1-й уровень - измерительно-информационные комплексы (ИИК), которые включают в себя трансформаторы тока (ТТ), трансформаторы напряжения (ТН), счетчики активной и реактивной электроэнергии, вторичные измерительные цепи и технические средства приема-передачи данных;
2-й уровень - измерительно - вычислительный комплекс электроустановки (ИВКЭ), включающий в себя устройство сбора и передачи данных «ЭКОМ-3000» (далее-УСПД), каналообразующую аппаратуру для обеспечения информационного взаимодействия между уровнями системы;
3-й уровень - информационно-вычислительный комплекс (ИВК), включающий в себя каналообразующую аппаратуру, сервер баз данных (БД) АИИС КУЭ, сервер опроса, сервер приложений, сервер резервного копирования (далее по тексту - сервер ИВК), источник частоты и времени/сервер синхронизации времени ССВ-1Г (далее-ССВ), локально-вычислительную сеть, программное обеспечение (ПО) ПК «Энергосфера», автоматизированные рабочие места, технические средства приема-передачи данных, каналы связи для обеспечения информационного взаимодействия между уровнями системы, технические средства для обеспечения локальной вычислительной сети (ЛВС) и разграничения прав доступа к информации.
Первичные токи и напряжения преобразуются измерительными трансформаторами в аналоговые унифицированные сигналы, которые по проводным линиям связи поступают на соответствующие входы электронного счетчика электрической энергии. В счетчике мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются мгновенные
значения активной и полной мощности, которые усредняются за период 0,02 с. Измерительная информация на выходе счетчика:
- активная и реактивная электрическая энергия, как интеграл по времени от средней за период 0,02 с активной и реактивной мощности, соответственно, вычисляемая для интервалов времени 30 мин;
- средняя на интервале времени 30 мин активная (реактивная) электрическая мощность.
Результаты измерений для каждого интервала измерения и 30-минутные данные коммерческого учета соотнесены с текущим московским временем. Результаты измерений передаются в целых числах кВтч.
Цифровой сигнал с выходов счетчиков при помощи технических средств приема-передачи данных поступает на входы УСПД, где осуществляется хранение измерительной информации и ее передача на сервер ИВК. УСПД с периодичностью опроса не реже 1 раза в сутки опрашивает счетчики электроэнергии и считывает с них тридцатиминутный профиль мощности для каждого канала учета и журналы событий. На сервере ИВК осуществляется вычисление электрической энергии и мощности с учетом коэффициентов трансформации ТТ и ТН.
Данные хранятся в сервере БД. Последующее отображение собранной информации происходит при помощи АРМ. Данные с сервера ИВК передаются на АРМ, установленные в соответствующих службах, по сети Ethernet. Полный перечень информации, получаемой на АРМ, определяется техническими характеристиками многофункциональных счетчиков и уровнем доступа АРМ к базе данных и сервера БД. Сервер ИВК является единым центром сбора и обработки данных всех АИИС КУЭ организаций системы ПАО «Транснефть».
Система осуществляет обмен данными между АИИС КУЭ смежных субъектов по каналам связи Internet в формате xml-файлов.
Данные по группам точек поставки в организации-участники ОРЭМ и РРЭ, в том числе АО «АТС», АО «СО ЕЭС» и смежным субъектам, передаются с сервера ИВК с учетом агрегации данных по всем АИИС КУЭ ОАО «АК Транснефть» (Рег. № 54083-13) с учетом полученных данных по точкам измерений, входящим в настоящую систему и АИИС КУЭ смежных субъектов в виде xml-файлов в соответствии с Приложением 11.1.1 к Положению о порядке получения статуса субъекта оптового рынка и ведения реестра субъектов оптового рынка, в том числе с использованием ЭЦП субъекта рынка.
АИИС КУЭ имеет систему обеспечения единого времени (СОЕВ). Задача синхронизации времени решается использованием службы единого координированного времени UTC. Для его трансляции используется спутниковая система глобального позиционирования ГЛОНАСС/GPS. Синхронизация часов сервера ИВК АИИС КУЭ с единым координированным временем обеспечивается двумя ССВ. ССВ непрерывно обрабатывает данные, поступающие от антенного блока и содержащие точное время UTC(SU) спутниковой навигационной системы. Информация о точном времени распространяется устройством в сети ТСР/1Р согласно протоколу NTP (Network Time Protocol). ССВ формирует сетевые пакеты, содержащие оцифрованную метку всемирного координированного времени, полученного по сигналам спутниковой навигационной системы ГЛОНАСС/GPS, с учетом задержки на прием пакета и выдачу ответного отклика. ССВ обеспечивает постоянное и непрерывное обновление данных на сервере ИВК. Резервный ССВ используется при выходе из строя основного сервера ССВ.
В качестве устройства синхронизации времени на уровне ИВКЭ используется УСПД со встроенным ГЛОНАСС/GPS-модулем. Коррекция внутренних часов УСПД осуществляется по сигналу точного времени ГЛОНАСС/GPS-модуля. В случае неисправности УССВ встроенного в УСПД имеется возможность коррекции внутренних часов УСПД от уровня ИВК ПАО «Транснефть».
Сличение шкалы времени счетчиков и шкалы времени УСПД происходит при каждом сеансе связи, но не реже одного раза в сутки. Синхронизация часов счетчиков проводится при расхождении часов счетчика и УСПД более чем на ±1 с.
Журналы событий счетчика электрической энергии, УСПД, сервера ИВК отражают: факты коррекции времени с обязательной фиксацией времени (дата, часы, минуты, секунды) до и после коррекции и (или) величины коррекции времени, на которую было скорректировано устройство.
Нанесение знака поверки на корпус АИИС КУЭ не предусмотрено.
Заводской номер АИИС КУЭ нанесен на маркировочную табличку типографским способом в виде цифрового кода, которая крепится на корпус сервера ИВК.

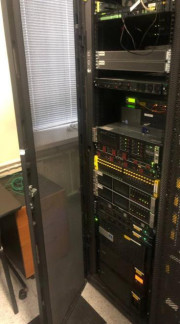

Общий вид сервера ИВК АИИС КУЭ с указанием места нанесения заводского номера представлен на рисунке 1.
В АИИС КУЭ используется ПО ПК «Энергосфера». Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню - «высокий» в соответствии Р 50.2.077-2014. Идентификационные данные метрологически значимой части ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные метрологически значимой части ПО
| Идентификационные данные | Значение |
| Идентификационное наименование модуля ПО | pso_metr.dll |
| Номер версии (идентификационный номер) модуля ПО | 1.1.1.1 |
| Цифровой идентификатор модуля ПО | CBEB6F6CA69318BED976E08A2BB7814B |
| Алгоритм вычисления цифрового идентификатора модуля ПО | MD5 |
Конструкция АИИС КУЭ исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию.
Состав измерительных каналов АИИС КУЭ приведен в таблице 2.
Таблица 2 - Состав измерительных каналов АИИС КУЭ
| о, <и м о к | Наименование измерительного канала | Состав измерительного канала | ||||
| Трансформатор тока | Трансформатор напряжения | Счетчик электрической энергии | ИВКЭ | ИВК | ||
| 1 | ЗРУ-10 кВ НПС-4 «Салым» ЛПДС «Салым», 1 СШ 10 кВ, яч.1 | ТЛО-10 1500/5, КТ 0,5S Рег. № 25433-11 | ЗНОЛ-НТЗ-10 УХЛ2 10000/V3/100/V3 КТ 0,5 Рег. № 69604-17 | СЭТ-4ТМ.03М КТ 0,2S/0,5 Рег. № 36697-17 | 0» 109 04 30 8 * о fc ^ а | оо 0 - in 8 о! ^ 3В к ^ а ® & PQ С С |
| 2 | ЗРУ-10 кВ НПС-4 «Салым» ЛПДС «Салым», 2 СШ 10 кВ, яч.2 | ТЛО-10 1500/5, КТ 0,5S Рег. № 25433-11 | ЗНОЛ-НТЗ-10 УХЛ2 10000/V3/100/V3 КТ 0,5 Рег. № 69604-17 | СЭТ-4ТМ.03М КТ 0,2S/0,5 Рег. № 36697-17 | ||
Примечания:
1. Допускается замена ТТ, ТН и счетчиков на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2, при условии, что Предприятие-владелец АИИС КУЭ не претендует на улучшение указанных в таблице 2 метрологических характеристик.
2. Допускается замена ССВ, УСПД на аналогичные утвержденных типов.
3. Допускается замена сервера АИИС КУЭ без изменения используемого ПО (при условии сохранения цифрового идентификатора ПО).
4. Допускается изменение наименований ИК, без изменения объекта измерений.
5. Замена оформляется техническим актом в установленном на Предприятии-владельце АИИС КУЭ порядке, вносят изменения в эксплуатационные документы. Технический акт хранится совместно с эксплуатационными документами на АИИС КУЭ, как их неотъемлемая часть.
| Таблица 3 - Основные метрологические характеристики ИК АИИС | КУЭ | ||
| Номер ИК | Вид электрической энергии | Границы основной погрешности ±5, % | Границы погрешности в рабочих условиях ±5, % |
| 1, 2 | Активная Реактивная | 1,2 1,8 | 1.7 2.7 |
| Пределы абсолютной погрешности смещения шкалы времени компонентов СОЕВ АИИС КУЭ относительно национальной шкалы координированного времени Российской Федерации UTC (SU), (±) с | 5 | ||
| Примечания: 1 Характеристики погрешности ИК даны для измерений электроэнергии (получасовая) 2 В качестве характеристик относительной погрешности указаны границы интервала, соответствующие вероятности Р = 0,95. 3 Границы погрешности результатов измерений приведены для cos ф=0,8, токе ТТ, равном 100 % от 1ном для нормальных условий и для рабочих условий при cos ф=0,8, токе ТТ, равном 5 % от 1ном при температуре окружающего воздуха в месте расположения счетчиков от +5 до +35°С | |||
Таблица 4 - Основные технические характеристики АИИС КУЭ
| Наименование характеристики | Значение |
| Количество измерительных каналов | 2 |
| Нормальные условия | |
| параметры сети: | |
| - напряжение, % от ином | от 98 до 102 |
| - ток, % от 1ном | от 100 до 120 |
| - коэффициент мощности | 0,8 |
| - частота, Гц | 50 |
| температура окружающей среды для счетчиков, °С | от +21 до +25 |
| Условия эксплуатации | |
| параметры сети: | |
| - напряжение, % от ином | от 90 до 110 |
| - ток, % от 1ном | от 1(2) до 120 |
| - коэффициент мощности соБф ^тф) | от 0,5 инд. до 1 емк |
| - частота, Гц | от 49,6 до 50,4 |
| температура окружающей среды для ТТ и ТН, °С | от -40 до +60 |
| температура окружающей среды для счетчиков, °С | от +5 до + 35 |
| температура окружающей среды для сервера ИВК, °С | от +10 до + 30 |
| температура окружающей среды для УСПД, °С | от +15 до + 25 |
| атмосферное давление, кПа | от 80,0 до 106,7 |
| относительная влажность, %, не более | 98 |
| Надежность применяемых в АИИС КУЭ компонентов | |
| Счетчики: | |
| - среднее время наработки на отказ, ч, не менее | |
| СЭТ-4ТМ.03М (рег. № 36697-17) | 220000 |
| ССВ-1Г: | |
| - среднее время наработки на отказ, ч, не менее | 15000 |
| «ЭКОМ-3000» | |
| - среднее время наработки на отказ, ч, не менее | 100000 |
| Сервер ИВК: | |
| - среднее время наработки на отказ, ч, не менее | 100000 |
| - среднее время восстановления работоспособности, ч | 1 |
| Глубина хранения информации | |
| Счетчики: | |
| СЭТ-4ТМ.03М | |
| -каждого массива профиля при времени интегрирования 30 | |
| минут, сут | 114 |
| УСПД: | |
| «ЭКОМ-3000» | |
| суточные данные о тридцатиминутных приращениях | |
| электропотребления (выработки) по каждому каналу, сут., не | |
| менее | 35 |
| Сервер ИВК: | |
| - хранение результатов измерений и информации о | |
| состоянии средств измерений, лет, не менее | 3,5 |
Надежность системных решений:
- защита от кратковременных сбоев питания сервера ИВК с помощью источника бесперебойного питания;
- резервирование каналов связи: информация о результатах измерений может передаваться в организации-участники ОРЭМ с помощью электронной почты и сотовой связи.
В журналах событий фиксируются факты:
- в журнале событий счетчика:
- параметрирования;
- пропадания напряжения;
- коррекции времени в счетчике.
- в журнале событий сервера ИВК:
- параметрирования;
- пропадания напряжения;
- коррекции времени в счетчиках и сервере ИВК;
- пропадание и восстановление связи со счетчиком.
Защищенность применяемых компонентов:
- механическая защита от несанкционированного доступа и пломбирование:
- счетчика;
- промежуточных клеммников вторичных цепей напряжения;
- испытательной коробки;
- сервера ИВК;
- защита на программном уровне информации при хранении, передаче, параметрировании:
- счетчика;
- сервера ИВК.
Возможность коррекции времени в:
- счетчиках (функция автоматизирована);
- сервере ИВК (функция автоматизирована).
Возможность сбора информации:
- о результатах измерений (функция автоматизирована).
Цикличность:
- измерений 30 мин (функция автоматизирована);
- сбора 30 мин (функция автоматизирована).
наносится на титульные листы формуляра на АИИС КУЭ типографским способом.
Комплектность АИИС КУЭ представлена в таблице 5.
Таблица 5 - Комплектность АИИС КУЭ
| Наименование | Обозначение | Количество, шт. |
| Трансформатор тока | ТЛО-10 | 6 |
| Трансформатор напряжения | ЗНОЛ-НТЗ-10 УХЛ2 | 6 |
| Счетчик электрической энергии | СЭТ-4ТМ.03М | 2 |
| Устройство сбора и передачи данных | «ЭКОМ-3000» | 1 |
| Источник частоты и времени/сервер синхронизации времени | ССВ-1Г | 2 |
| Сервер ИВК | - | 2 |
| Документация | ||
| Формуляр | ФО 26.51.43/07/23 | 1 |
приведены в документе «Методика (метод) измерений электрической энергии с использованием системы автоматизированной информационно-измерительной коммерческого учета электроэнергии ПАО «Транснефть» в части АО «Транснефть - Сибирь» по НПС-4 «Салым» ЛПДС «Салым». МВИ 26.51.43/07/23, аттестованной ФБУ «Самарский ЦСМ». Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311290 от 16.11.2015.
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
ГОСТ Р 8.596-2002 «ГСИ. Метрологическое обеспечение измерительных систем. Основные положения».
