| Номер в госреестре | 89659-23 |
| Наименование СИ | Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ООО "МПК "Елец" |
| Обозначение типа СИ | Обозначение отсутствует |
| Изготовитель | Общество с ограниченной ответственностью "АтомЭнергоСбыт Бизнес" (ООО "Атомэнергосбыт Бизнес"), г. Москва |
| Год регистрации | 2023 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ООО «МПК «Елец» (далее по тексту - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, сбора, обработки, хранения, формирования отчетных документов и передачи полученной информации.
АИИС КУЭ представляет собой многофункциональную, двухуровневую автоматизированную систему с централизованным управлением и распределённой функцией измерений.
АИИС КУЭ включает в себя следующие уровни:
1-й уровень - измерительно-информационные комплексы (ИИК), включающие в себя измерительные трансформаторы тока (ТТ), измерительные трансформаторы напряжения (ТН) и счетчики активной и реактивной электрической энергии (счетчики), вторичные измерительные цепи и технические средства приема-передачи данных.
2-й уровень - информационно-вычислительный комплекс (ИВК), включающий в себя сервер баз данных (далее по тексту - сервер ИВК), программное обеспечение (ПО) «Энергосфера», устройство синхронизации времени (УСВ) типа УСВ-3, автоматизированные рабочие места (АРМ), каналообразующую аппаратуру, технические средства для организации локальной вычислительной сети и разграничения прав доступа к информации.
Первичные токи и напряжения преобразуются измерительными трансформаторами в аналоговые унифицированные сигналы, которые по проводным линиям связи поступают на соответствующие входы электронного счетчика электрической энергии. В счетчике мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются мгновенные значения активной и полной мощности, которые усредняются за период 0,02 с. Измерительная информация на выходе счетчика без учета коэффициента трансформации:
- активная и реактивная электрическая энергия, как интеграл по времени от средней за период 0,02 с. активной и реактивной мощности, соответственно, вычисляемая для интервалов времени 30 мин.;
- средняя на интервале времени 30 мин. активная (реактивная) электрическая мощность.
Цифровой сигнал с выходов счетчиков по техническим средствам приема-передачи данных поступает на сервер ИВК, где осуществляется обработка, формирование и хранение измерительной информации, в частности вычисление электрической энергии и мощности с
учетом коэффициентов трансформации ТТ и ТН, оформление справочных и отчетных документов.
Передача информации от сервера ИВК в АО «АТС» с электронной цифровой подписью (ЭЦП) субъекта оптового рынка электроэнергии и мощности (ОРЭМ) и другие смежные субъекты ОРЭМ осуществляется с АРМ в виде xml-файлов установленных форматов в соответствии с регламентами ОРЭМ. Передача данных осуществляется по каналу связи с протоколом TCP/IP сети Internet.
АИИС КУЭ имеет систему обеспечения единого времени (СОЕВ). СОЕВ предусматривает поддержание национальной шкалы координированного времени РФ UTC (SU) на всех уровнях АИИС КУЭ (ИИК, ИВК). В состав СОЕВ входят УСВ типа УСВ-3, ежесекундно синхронизирующее собственную шкалу времени с национальной шкалой координированного времени РФ UTC (SU) по сигналам навигационной системы ГЛОНАСС/GPS.
Сравнение шкалы времени сервера ИВК со шкалой времени УСВ происходит непрерывно. Синхронизация шкалы времени сервера ИВК и шкалы времени УСВ осуществляется при каждом цикле сравнения независимо от величины расхождения шкал времени сервера ИВК и УСВ.
Сравнение шкалы времени счетчиков со шкалой времени сервера ИВК происходит при каждом сеансе связи, но не реже одного раза в сутки. При расхождении шкалы времени счетчиков электроэнергии со шкалой времени ИВК на величину более чем ±1 с, выполняется синхронизация шкалы времени счетчика со шкалой времени сервера ИВК.
Журналы событий счетчика и сервера отображают факты коррекции времени с обязательной фиксацией времени до и после коррекции или величины коррекции времени, на которую было скорректировано устройство.
Нанесение знака поверки на корпус АИИС КУЭ не предусмотрено.

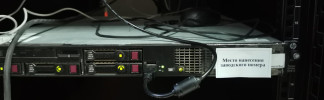

Заводской номер АИИС КУЭ нанесен типографским способом в виде цифрового кода на маркировочную табличку, которая крепится на корпус сервера ИВК.
В АИИС КУЭ используется программное обеспечение (ПО) «Энергосфера». Уровень защиты от непреднамеренных и преднамеренных изменений ПО соответствует уровню «средний» в соответствии с Р 50.2.077-2014. Идентификационные данные метрологически значимой части ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные метрологически значимой части ПО «Энергосфера»
| Идентификационные признаки | Значение |
| Идентификационное наименование ПО | pso_metr.dll |
| Номер версии (идентификационный номер) ПО | не ниже 1.1.1.1 |
| Цифровой идентификатор ПО | cbeb6f6ca69318bed976e08a2bb7814b |
| Алгоритм вычисления цифрового идентификатора ПО | MD5 |
Конструкция АИИС КУЭ исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию.
Состав измерительных каналов АИИС КУЭ приведен в таблице 2.
Таблица 2 — Состав измерительных каналов АИИС КУЭ
| а е S й о К Н | Наименование ИК | ТТ | ТН | Счетчик | ИВК |
| 1 | ПС 110/6 кВ «Агрегатная», РУ-6 кВ, 1 СШ 6 кВ, яч.1 «б» | ТОЛ-10 УТ2 200/5 Кл. т. 0,5 Рег. № 6009-77 | НАМИ-10-95УХЛ2 6000/100 Кл. т. 0,5 Рег. № 20186-05 | «МИРТЕК-32-РУ» мод. МИРТЕК-32-РУ-№32^0^1-57,7-5-10A-T-RS485-G/2-P2-HLMOQ2V3Z-D Кл. т. 0,5S/1,0 Рег. № 65634-16 | Сервер ИВК, УСВ-3, рег. № 64242-16 |
| 2 | ПС 110/6 кВ «Агрегатная», РУ-6 кВ, 2 СШ 6 кВ, яч.21 | ТПЛМ-10 200/5 Кл. т. 0,5 Рег. № 2363-68 | НАМИ-10-95УХЛ2 6000/100 Кл. т. 0,5 Рег. № 20186-00 | «МИРТЕК-32-РУ» мод. МИРТЕК-32-РУ-№32^0^1-57,7-5-10A-T-RS485-G/2-P2-HLMOQ2V3Z-D Кл. т. 0,5S/1,0 Рег. № 65634-16 | |
| 3 | ТП (П МПК) 6/0,4 кВ, РУ-6 кВ, 2СШ 6 кВ, яч.2 | ТПЛ-10с 50/5 Кл. т. 0,5S Рег. № 29390-10 | НТМИ-6 У3 6000/100 Кл. т. 0,5 Рег. № 51199-18 | СЭТ-4ТМ.03М.01 Кл. т. 0,5S/1,0 Рег. № 36697-17 | |
| Примечания: 1. Допускается изменение наименования ИК без изменения объекта измерений. 2. Допускается замена ТТ, ТН, счетчиков на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2, при условии, что Предприятие-владелец АИИС КУЭ не претендует на улучшение указанных в таблице 3 метрологических характеристик. 3. Допускается замена УСВ на аналогичное, утвержденного типа. 4. Допускается замена сервера без изменения используемого ПО (при условии сохранения цифрового идентификатора ПО). 5. Замена оформляется техническим актом в установленном на Предприятии-владельце АИИС КУЭ порядке, вносят изменения в эксплуатационные документы. Технический акт хранится совместно с эксплуатационными документами на АИИС КУЭ, как их неотъемлемая часть. | |||||
Таблица 3 - Основные метрологические характеристики АИИС КУЭ
| Номера ИК | Вид электроэнергии | Границы основной погрешности (±5), % | Границы погрешности в рабочих условиях (±5), % |
| 1, 2 | Активная Реактивная | 1,2 2,4 | 3,3 5,7 |
| 3 | Активная Реактивная | 1,2 2,4 | 3,4 5,7 |
| Пределы допускаемой абсолютной погрешности смещения шкалы времени компонентов АИИС КУЭ, входящих в состав СОЕВ, относительно шкалы времени UTC (SU), (±А), с | 5 | ||
| Примечания: 1. Характеристики погрешности ИК даны для измерений электроэнергии (получасовая). 2. В качестве характеристик относительной погрешности указаны границы интервала, соответствующие вероятности Р = 0,95. 3. Границы погрешности результатов измерений приведены при cos ф=0,87, токе ТТ, равном 100 % от 1ном для нормальных условий, для рабочих условий при cos ф=0,8, токе ТТ, равном 2 % от 1ном для ИК № 3 и при cos ф=0,8, токе ТТ, равном 5 % от 1ном для ИК №№ 1, 2 при температуре окружающего воздуха в месте расположения счетчиков от 0 до +40 °С | |||
Таблица 4 - Основные технические характеристики ИК АИИС КУЭ
| Наименование характеристики | Значение |
| 1 | 2 |
| Количество ИК | 3 |
| Нормальные условия: параметры сети: - напряжение, % от ином - ток, % от 1ном - коэффициент мощности - частота, Гц температура окружающей среды, °С | от 98 до 102 от 100 до 120 0,87 от 49,8 до 50,2 от +21 до +25 |
| Условия эксплуатации: параметры сети: - напряжение, % от ином - ток, % от 1ном - коэффициент мощности - частота, Гц температура окружающей среды для ТТ, ТН, °С температура окружающей среды для счетчиков, °С температура окружающей среды для сервера ИВК, °С атмосферное давление, кПа относительная влажность, %, не более | от 90 до 110 от 1 (2) до 120 от 0,5инд до 0,87емк от 49,6 до 50,4 от -45 до +40 от 0 до +40 от +15 до +30 от 80,0 до 106,7 98 |
| 1 | 2 |
| Надежность применяемых в АИИС КУЭ компонентов: | |
| «МИРТЕК-32-РУ» (рег№ 65634-16): | |
| - среднее время наработки на отказ, ч, не менее | 350000 |
| - среднее время восстановления работоспособности, ч, не более | 2 |
| СЭТ-4ТМ.03М (рег№ 36697-17): | |
| - среднее время наработки на отказ, ч, не менее | 220000 |
| - среднее время восстановления работоспособности, ч, не более | 2 |
| УСВ-3 (рег№ 64242-16): | |
| - коэффициент готовности, не менее | 0,95 |
| - среднее время восстановления работоспособности, ч, не более | 24 |
| Сервер ИВК: | |
| - коэффициент готовности, не менее | 0,99 |
| - среднее время восстановления работоспособности, ч, не более | 1 |
| Глубина хранения информации: | |
| «МИРТЕК-32-РУ» (рег№ 65634-16): | |
| - 30-минутный профиль нагрузки в двух направлениях, сут, не менее | 128 |
| СЭТ-4ТМ.03М (рег№ 36697-17): | |
| - 30-минутный профиль нагрузки в двух направлениях, сут, не менее | 113 |
| Сервер ИВК: | |
| - хранение результатов измерений и информации состояний средств | |
| измерений, лет, не менее | 3,5 |
Надежность системных решений:
- защита от кратковременных сбоев питания сервера с помощью источника бесперебойного питания;
- резервирование каналов связи: информация о результатах измерений может передаваться в организации-участники оптового рынка электроэнергии по электронной почте.
В журналах событий фиксируются факты:
- журнал счетчика: параметрирования; пропадания напряжения; коррекции времени.
- журнал сервера: параметрирования; коррекции времени.
Защищенность применяемых компонентов:
- механическая защита от несанкционированного доступа и пломбирование: счетчиков электрической энергии;
промежуточных клеммников вторичных цепей напряжения;
испытательной коробки;
сервера.
- защита на программном уровне информации при хранении, передаче, параметрировании:
счетчиков электрической энергии; сервера.
Возможность коррекции времени в:
- счетчиках электрической энергии (функция автоматизирована);
- серверах (функция автоматизирована).
Возможность сбора информации: о состоянии средств измерений;
о результатах измерений (функция автоматизирована).
Цикличность:
измерений 30 мин (функция автоматизирована);
сбора не реже одного раза в сутки (функция автоматизирована).
наносится на титульные листы паспорта-формуляра АИИС КУЭ типографским способом.
Комплектность АИИС КУЭ представлена в таблице 5.
Таблица 5 — Комплектность АИИС КУЭ
| Наименование | Обозначение | Количество, шт. |
| Счетчики электрической энергии трехфазные многофункциональные | «МИРТЕК-32-РУ» мод. МИРТЕК-32-РУ^32-Л0,5Я1-57,7-5-10A-T-RS485-G/2-P2-HLMOQ2V3Z-D | 2 |
| Счетчики электрической энергии многофункциональные | СЭТ-4ТМ.03М.01 | 1 |
| Трансформатор тока | ТОЛ-10 УТ2 | 2 |
| ТПЛМ-10 | 2 | |
| ТПЛ-10с | 2 | |
| Трансформатор напряжения | НАМИ-10-95УХЛ2 | 2 |
| НТМИ-6 У3 | 1 | |
| Устройство синхронизации времени | УСВ-3 | 1 |
| Сервер ИВК | - | 1 |
| Документация | ||
| Паспорт-формуляр | РЭК.411711.АИИС.114.ФО | 1 |
приведены в документе «Методика измерений электрической энергии с использованием системы автоматизированной информационно-измерительной коммерческого учета электроэнергии ООО «МПК «Елец», МВИ 26.51/227/23 аттестованном ООО «Энерготестконтроль», уникальный номер записи в реестре аккредитованных лиц № RA.RU.312560 от 03.08.2018.
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
ГОСТ Р 8.596-2002 «ГСИ. Метрологическое обеспечение измерительных систем. Основные положения».
| Зарегистрировано поверок | 1 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
