Комплекс информационно-измерительный в составе автоматизированной системы управления технологическим процессом хлориспарительной станции ОАО "Красцветмет" ("АСУТП ХИС") Обозначение отсутствует, 89663-23

Назначение

Комплекс информационно-измерительный в составе автоматизированной системы управления технологическим процессом хлориспарительной станции ОАО «Красцветмет» («АСУТП ХИС») (далее - комплекс) предназначен для измерений сигналов силы постоянного тока, поступающих от первичных измерительных преобразователей, преобразования этих сигналов в значения технологических параметров, контроля и хранения измеренных параметров, формирования управляющих аналоговых сигналов силы постоянного тока.

Описание

Принцип действия комплекса основан на преобразовании сигналов силы постоянного электрического тока в цифровой код при помощи аналого-цифрового преобразователя (АЦП) и на преобразовании цифрового кода в воспроизводимые сигналы силы постоянного электрического тока при помощи цифро-аналогового преобразователя (ЦАП).

Комплекс состоит из: шкафов управления (ШУ) распределенной системы управления (РСУ) и системы противоаварийной автоматической защиты (ПАЗ), связующего оборудования панелей оператора, автоматизированных рабочих мест (АРМ) операторов и АРМ инженера.

В состав комплекса входят преобразователи измерительные MACX (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 68653-17), преобразователи измерительные MINI (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 78533-20), устройства распределённого ввода-вывода SIMATIC ET200SP/SP HA (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 74165-19).

Комплекс обеспечивает автоматическое выполнение следующих оперативных информационных функций:

-    автоматизированный сбор и первичную обработку измерительной информации, определение значений технологических параметров по измеренным сигналам;

-    предупредительную и аварийную сигнализации при выходе технологических параметров за установленные границы;

-    управление технологическими режимами в реальном масштабе времени, предотвращение аварийных ситуаций;

-    представление технологической и системной информации;

-    накопление, контроль и хранение поступающей информации;

-    получение данных и контроль срабатывания подсистемы ПАЗ, а также контроль ее работоспособности;

-    самодиагностика, выдача сообщений по отказам;

-    защита собственных баз данных и программного обеспечения от несанкционированного доступа.

Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер 1486.0.22.0621 нанесен в паспорт и формуляр комплекса, а также заводской номер в виде цифро-буквенного обозначения нанесен на информационную табличку методом шелкографии, размещенной на внутреннюю поверхность дверей шкафов.

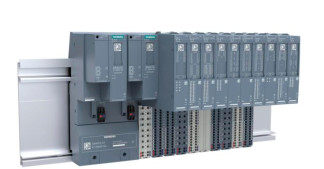

На рисунке 1 представлен общий вид модулей аналогового ввода-вывода SIMATIC ET200SP/SP HA. На рисунках 2 и 3 представлен общий вид преобразователя измерительного MACX, MINI. Общий вид шкафа управления комплекса и идентификационной таблички приведены на рисунке 4.

Рисунок 2 - Общий вид преобразователя измерительного MACX

Программное обеспечение

Программное обеспечение (ПО) включает в себя системное и прикладное ПО, а

именно:

-    операционную систему реального времени в контроллерах;

-    драйверы модулей ввода-вывода и коммуникационных модулей;

-    средства диагностики модулей ввода-вывода и коммуникационных модулей;

-    средства поддержки интерфейсов и протоколов промышленных сетей;

-    средства для хранения данных в памяти контроллера на период временного отсутствия связи с верхним уровнем;

-    ПО панелей оператора;

-    ПО АРМ.

ПО выполняет логические и вычислительные операции по реализации функций сбора, обработки, хранения, управления, передачи и представления данных в соответствии с функциями системы автоматизации, функций контроля заданных режимов работы с контролем исправности датчиков, функции управления технологическим оборудованием в соответствии с заданными алгоритмами.

ПО предусматривает:

-    регламентирование (по паролям) доступа к базам данных и информационным массивам;

-    регламентирование (по паролям) доступа к прикладному ПО;

-    регламентирование доступа к функциям управления технологическим процессом;

-    защиту информации от несанкционированного или непреднамеренного воздействия;

-    синхронизацию системного времени управляющего контроллера и АРМ оператора с системным временем верхнего уровня.

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014. Метрологически значимая часть ПО указана в таблице 1.

Таблица 1 - Идентификационные признаки метрологически значимой части ПО

Технические характеристики

Состав измерительных каналов (ИК) и их основные метрологические и технические характеристики приведены в таблицах 2 и 3.

Таблица 2 - Состав ИК и метрологические характеристики

Таблица 3 - Основные технические характеристики

Знак утверждения типа

наносится типографским способом на титульный лист паспорта и формуляра, а также нанесен на информационную табличку, размещенной на внутреннюю поверхность дверей шкафов, методом шелкографии.

Комплектность

Комплектность комплекса приведена в таблице 4.

Таблица 4 - Комплектность средства измерений

Сведения о методах измерений

приведены в разделе 3 инструкции по эксплуатации 23584736.42 5220.1486.ИЭ.

Нормативные документы

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».
