| Номер в госреестре | 89664-23 |
| Наименование СИ | Измерители RLC |
| Обозначение типа СИ | АКИП-6112 |
| Изготовитель | "CHANGZHOU EUCOL ELECTRONIC TECHNOLOGY CO., LTD.", Китай |
| Год регистрации | 2023 |
| Срок свидетельства | 31.07.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Измерители RLC АКИП-6112 (далее - измерители) предназначены для измерения параметров пассивных элементов электрической цепи (полное сопротивление, полная проводимость, активное и реактивное сопротивления и проводимость, емкость, индуктивность, фазовый угол, тангенс угла потерь, добротность), используя последовательную или параллельную схему замещения.
Принцип действия измерителей основан на анализе прохождения тестового сигнала с заданной частотой через цепь, обладающую комплексным сопротивлением и реактивной компонентой, и последующим сравнением измеренного значения с опорным напряжением.
Тест-сигнал рабочей частоты подается от внутреннего генератора (источника) на исследуемое устройство, на котором измеряется напряжение. Ток, протекающий через объект с помощью внутреннего преобразователя ток-напряжение преобразуется в напряжение. Измерение отношения этих двух напряжений дает полное сопротивление цепи. Встроенный микропроцессор на основании независимых измерений тока и напряжения при различных фазовых соотношениях опорного и измеряемого сигнала рассчитывает электрические характеристики измеряемого объекта, далее значения параметров выводятся на цифровой дисплей.
На передней панели измерителей находится высококонтрастный ЖК-дисплей, на котором одновременно может отражаться до четырех параметров (основной параметр, связанный с ним дополнительный параметр, а также два параметра для мониторинга). Управление режимами работы, выбор регулируемых параметров осуществляется с передней панели специальными кнопками. Для ввода цифровых параметров на панели имеется две группы органов управления: кнопки направлений (со стрелками) и цифровая клавиатура. В нижней части панели расположены четыре выходных/входных разъема. Для подключения флэш-диска представлен разъем USB.
На задней панели измерителей располагаются: разъем для подключения кабеля питания, интерфейс USB и порт RS-232C, интерфейс и коннектор сортировщика компонентов.
Измерители имеют две модификации: АКИП-6112/1 и АКИП-6112/2, которые отличаются верхней границей диапазона рабочих частот и возможностью измерения сопротивления постоянному току (АКИП-6112/2).

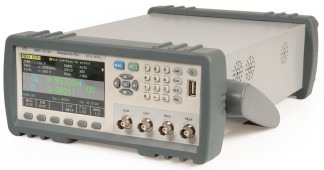

Общий вид измерителей и место нанесения знака утверждения типа представлены на рисунке 1. Для предотвращения несанкционированного доступа измерители имеют пломбировку в виде наклейки, закрывающую гнездо крепежного винта. Пломба может устанавливаться производителем, ремонтной организацией, поверяющей организацией или организацией, эксплуатирующей данное средство измерений. Схема опломбирования от несанкционированного доступа представлена на рисунке 2.
Знак поверки в виде оттиска клейма или наклейки с изображением знака поверки может наноситься на свободном от надписей пространстве на верхней панели прибора. Место нанесения знака поверки представлено на рисунке 1.
Серийный (заводской) номер, идентифицирующий каждый экземпляр измерителей, в виде буквенно-цифрового обозначения, состоящего из арабских цифр и латинских букв, наносится на корпус при помощи наклейки, размещаемой на обратной стороне корпуса. Место нанесения заводского (серийного) номера представлено на рисунке 2.
t Г’Г'У
Программное обеспечение (ПО) измерителей установлено на внутренний контроллер и служит для управления режимами работы, выбора встроенных основных и дополнительных функций.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 - «средний».
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Характеристики программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | - |
| Номер версии (идентификационный номер ПО) | не ниже V1.11 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| 1 | 2 |
| Диапазон рабочих частот, Г ц для модификации АКИП-6112/1 для модификации АКИП-6112/2 | от 50 до 1 105 от 50 до 2105 |
| Пределы допускаемой относительной погрешности установки частоты, % | ±0,01 |
| Диапазон показаний измеряемых параметров: сопротивление переменному току, сопротивление постоянному току, Ом проводимость, См фазовый сдвиг, градус емкость, Ф индуктивность, Гн тангенса угла потерь добротность | от 0,00001 до 99,9999-106 от 0,0Ы0-9 до 999,999 от -179,999 до 179,999 от 0,00001-10"12 до 9999,99-10-3 от 0,00001-10"6 до 99999,99 от 0,00001 до 9,99999 от 0,00001 до 99999,9 |
| Диапазон измерений: сопротивление переменному току, Ом сопротивление постоянному току, Ом1) проводимость, См фазовый сдвиг, градус емкость, Ф индуктивность, Гн тангенса угла потерь добротность | от 0,01 до 1 • 107 от 0 до 3-105 от 1 • 10-7 до 100 от минус 180 до 180 от 1-10"12 до 0,1 от 1 • 10-7 до 1-105 от 1 10-4 до 10 от 1 до 300 |
| Пределы допускаемой относительной погрешности измерения: сопротивления переменному току, % емкости, % индуктивности, % | Ае = ±[А • Аг + (Ка + КЪ+ Щ) • 100 + Kd] • Щ2) |
| Пределы допускаемой абсолютной погрешности измерения тангенса угла потерь: если D <0,1 если D >0,1 | 0-±(ioo) °e = ±(l00>(1 + O) |
| Пределы допускаемой абсолютной погрешности измерения добротности: если QDe <1 | Qe = ± С-'°е Ve _ 1 + Q • De |
| 1 | 2 |
| Пределы допускаемой абсолютной погрешности измерения фазового сдвига, градус | 180 Ае в = • е п 100 |
| Пределы допускаемой абсолютной погрешности измерения реактивных элементов сопротивления, при D <0,1, Ом: параллельная схема замещения | Rp • De R = + р_ е ре ~ D + De |
| последовательная схема замещения | Rse = " • De3) |
| Пределы допускаемой относительной погрешности измерения сопротивления постоянному току, %1) | ±0,05 |
| Уровень тест-сигнала - напряжение постоянного тока, В - напряжение переменного тока, В - сила переменного тока, мА | ±1 от 0,01 до 2 от 0,05 до 20 |
| Пределы допускаемой абсолютной погрешности измерения напряжения переменного тока, В | ±(0,1 -ивых+2мВ) |
| Выходное сопротивление источника сигнала, Ом | 30, 50, 100 |
| Примечания 1) - для модификации АКИП-6112/2; 2) - если при измерениях D >0,1 или Q >0,1, пределы допускаемой погрешности Ae следует умножить на л/1 + D2 (при измерении C и L) или на -^1 + Q2 (при измерении R); 3) - " = 2 -n-f-L=—^- ; ' 2-n-f-С A - базовая погрешность (рисунок 4); Ar - поправочный коэффициент по уровню тест-сигнала (рисунок 3); Ka, Kb - коэффициент коррекции импеданса (таблица 5); Kf - коэффициент коррекции для интерполяции значений частоты компенсации (таблица 6); Kd - коэффициент коррекции, обусловленный длинной измерительных проводов (таблица 4); Kc - коэффициент температурной коррекции (таблица 3). | |
| Таблица 3 - Коэфс | жциент температурной коррекции Kc | ||||
| Температура (°С) | от 0 до 5 включ. | св. 5 до 8 включ. | св. 8 до 18 включ. | св. 18 до 28 включ. | св. 28 до 38 включ. |
| Кс | 6 | 4 | 2 | 1 | 4 |
Таблица 4 - Коэффициент коррекции, обусловленный длинной измерительных проводов Kd
| Амплитуда тест-сигнала | Длина кабеля измерительных проводов | ||
| 0 м | 1 м | 2 м | |
| <1,5 Вскз | 0 | 2,5-10"4-(1+50fm) | 5-10"4-(1+50fm) |
| >1,5 Вскз | 0 | 2,5-10'3-(1+16fm) | 5-10"3-(1+50fm) |
| Примечание -f значение частоты тест-сигнала, МГц. | |||
Таблица 5 - Коэффициенты коррекции импеданса K и Кь
| Скорость | Частота | Ka | Кь |
| Медленно/ Средне | fm <100 Гц | /110-3\ / 0,2\ / |l00\ * i./i И11 Jy 1 J/m5 | a ( 0,07\ / |l00\ |Z/|-(1’10-,)-(l+ Vs)'31+Jf/J |
| 100 Гц < < fm < < 100 Гц | /110-3\ / 0,2\ * |./i 0 v1+ vj | - 0,07 |Z/| • (1 • 10-9) • (1 + v_) | |
| 100 Гц < < fm < < 200 Гц | /110-3\ / 0,2\ * iZ/i 0 (2+ vs) | - 0,07 |Z/| • (3 • 10-9) • (1 + v_) | |
| Быстро | fm <100 Гц | /2,5 • 10-3\ / 0,4\ / |l0o\ * |Z/| И1 1 Vs)'311 Jf/5 | Q ( 0,1\ / /100 \ |Z/K2-10-9)'(1+Vs)'31 + jf/j |
| 100 Гц < < fm < < 100 Гц | (2,5 • 10-3\ / 0,4\ * |Z/| 0 (l+ Vs) | |Z/| • (2 • 10-9) • (1 + 0,1) | |
| 100 Гц < < fm < < 200 Гц | 2,5 10-3 0,4 * |Z/| 0 (2+ Vs) | |Z/| • (6 • 10-9) • (1+0;1) | |
| Примечания fm - частота испытательного сигнала, Гц; Zm - импеданс объекта тестирования, Ом; Vs - амплитуда испытательного сигнала, Вскз; При импедансе <500 Ом определяющим будет значение Ка, коэффициент Кь можно игнорировать При импедансе >500 Ом определяющим будет значение Кь, коэффициент Ка можно игнорировать | |||
Таблица 6 - Коэффициенты коррекции Kf для интерполяции значений частоты компенсации
| Частота тестирования | Kf |
| Частота измерения совпадает с частотой для выполнения калибровки ХХ/ КЗ (компенсация начального импеданса) | 0 |
| Частота измерения не равна фиксированной частоте для выполнения калибровки ХХ/ КЗ (компенсация начального импеданса) | 0,0003 |
Аг
В случае попадания значения базовой погрешности А на границу двух различных значений, выбирается наименьшее.
Таблица 7 - Технические характеристики
| Наименование характеристики | Значение |
| Г абаритные размеры (ширинахвысотахглубина), мм | 235x105x345 |
| Масса, кг, не более | 3,25 |
| Напряжение питающей сети, В для номинального значения частоты сети: от 47 до 63 Гц | от 100 до 240 |
| Потребляемая мощность, ВА, не более | 20 |
| Рабочие условия применения: - температура окружающего воздуха, °С - относительная влажность воздуха (при температуре менее 30 °С), %, не более - атмосферное давление, кПа | от +18 до +28 70 от 84,0 до 106,7 |
наносится на переднюю панель измерителей методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Таблица 8 - Комплектность_
| Наименование | Обозначение | Количество |
| Измерители RLC АКИП-6112 | АКИП-6112/Х | 1 шт. |
| Сетевой шнур питания | - | 1 шт. |
| Измерительный 4-х пр. кабель-адаптер (Кельвин, 4-BNC х 2 «крокодила») | - | 1 шт. |
| Руководство по эксплуатации CD-диск | - | 1 шт. |
приведены в п. 7 руководства по эксплуатации «Выполнение измерений».
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
ГОСТ 8.019-85 «ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений тангенса угла потерь»;
ГОСТ 8.371-80 «ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений электрической емкости»;
ГОСТ Р 8.732-2011 «ГСИ. Государственная поверочная схема для средств измерений индуктивности»
Приказ Росстандарта от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
Стандарт предприятия на измерители RLC АКИП-6112.
| Зарегистрировано поверок | 40 |
| Поверителей | 5 |
| Актуальность данных | 21.11.2024 |
