| Номер в госреестре | 89670-23 |
| Наименование СИ | Преобразователи термоэлектрические |
| Обозначение типа СИ | ТХК П19м |
| Изготовитель | Акционерное общество "Конструкторское бюро химавтоматики" (АО КБХА), г. Воронеж |
| Год регистрации | 2023 |
| Срок свидетельства | 03.08.2028 |
| МПИ (интервал между поверками) | Первичная поверка до ввода в эксплуатацию |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи термоэлектрические ТХК П19м (далее по тексту- ТП) предназначены для измерений температуры конструкций агрегатов жидкостных ракетных двигателей.
Принцип действия ТП основан на свойстве рабочего спая, выполненного из двух термоэлектродных проводов различного материала, преобразовывать температуру конструкций агрегатов, в электрические сигналы, соответствующие изменению термоэлектродвижущей силы (ТЭДС), возникающей на свободных концах проводов.
Конструктивно ТП состоит из одного чувствительного элемента, на конце которого выполнен рабочий спай. Чувствительный элемент закреплен в корпусе переходной втулки ТП методом высокотемпературной пайки припоем. На конце кабельной части ТП имеются два наконечника для подключения к измерительной линии. Чувствительный элемент ТП крепится к поверхности конструкций пластинами из мягкой стали или скобами с использованием точечной сварки.
Преобразователи термоэлектрические ТХК П19м выпускается в двух модификациях: ТХК П19м, ТХК П19-1м, отличающихся длинной термопреобразователей и электрическим сопротивлением.
Заводские номера в виде буквенно-цифрового обозначения, наносятся на корпус ТП гравированием.
Конструкцией средства измерений не предусмотрено нанесение знака поверки на корпус ТП.
Пломбирование ТП не предусмотрено.

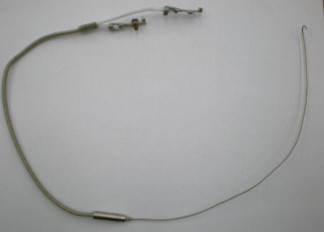

Общий вид ТП и место нанесения заводского номера представлены на рисунке 1.
Рисунок 1 - Общий вид ТП и место нанесения заводского номера Метрологические и технические характеристики
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Условное обозначение НСХ типа термопары по ГОСТ Р 8.585-2001 | L |
| Класс допуска (КД) по ГОСТ 6616-94 и ГОСТ Р 8.585-2001 | 2 |
| Диапазон измеряемых температур, оС | от -29 до +52 |
| Пределы допускаемых отклонений ТЭДС от НСХ, оС | ±2,5 |
| Наименование характеристики | Значение |
| Нормальные условия измерений: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха, %, не более - атмосферное давление, кПа | от +15 до +25 80 от 84 до 106,7 |
| Электрическое сопротивление измерительных цепей ТП в нормальных условиях измерений, Ом - ТХК П19м - ТХК П19-1м | от 35 до 55 от 11 до 19 |
| Устойчивость к воздействиям случайных вибраций - ускорение колебаний, м/с2 - частота колебаний, Г ц | от 9,8 до 343 от 5 до 2000 |
| Длина термопреобразователей, мм - ТХК П19м - ТХК П19-1м | от 1175 до 1225 от 575 до 625 |
| Масса, г, не более | 30 |
| Г арантийный срок эксплуатации, лет, не менее | 4 |
| Средняя наработка на отказ, не менее, с | 1350 |
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Преобразователь термоэлектрический | ТХК П19м, ТХКП19-1м1} | 1 шт. |
| Руководство по эксплуатации | КЕФА.405222.002 РЭ | 1 экз. |
| Формуляр | КЕФА.405222.002ФО | 1 экз. |
| ^ - в зависимости от модификации | ||
наносится на титульный лист эксплуатационной документации типографским способом. Сведения о методиках (методах) измерений
приведены в разделе 2.3 «Использование термопреобразователя» документа КЕФА.405222.002 РЭ «Руководство по эксплуатации»
Приказ Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г. № 3253 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;
ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования;
