| Номер в госреестре | 89681-23 |
| Наименование СИ | Барьеры искрозащиты |
| Обозначение типа СИ | MIB-200 A Ex |
| Изготовитель | Акционерное общество "Нефтеавтоматика" (АО "Нефтеавтоматика"), г. Уфа |
| Год регистрации | 2023 |
| Срок свидетельства | 07.08.2028 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Барьеры искрозащиты MIB-200 A Ex (далее - барьеры) предназначены для преобразований аналоговых сигналов силы и напряжения постоянного тока, а также сопротивления (в том числе сигналов от термопар и термопреобразователей сопротивления (далее - ТС)), для обеспечения искробезопасности в электрических цепях устройств, находящихся во взрывоопасной зоне.
Барьеры представляют собой плату, помещенную в пластиковый корпус, состоящий из двух частей. На переднюю панель изделия, боковые поверхности корпуса и клеммные колодки нанесена маркировочная информация.
Принцип действия барьеров основан на преобразовании входного сигнала от первичных датчиков в унифицированный выходной сигнал постоянного тока.

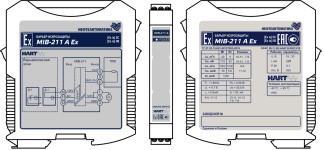

Конструктивно барьеры выполнены в пластмассовом корпусе и предназначены для установки на монтажный рельс шириной 35 миллиметров. Для облегчения монтажа и замены барьеров применены съемные клеммные колодки. Внешний вид барьеров приведены на рисунках 1-11.
Барьеры изготавливаются в следующих исполнениях: MIB-211 А Ex, MIB-212 А Ex, MIB-221 А Ex, MIB-222 А Ex, MIB-231 А Ex, MIB-232 А Ex, MIB-241, А Ex MIB-242 А Ex, MIB-251 А Ex, MIB-252 А Ex. Вариант исполнения определяется типом и количеством каналов, а также направлением передачи сигнала: из взрывоопасной зоны во взрывобезопасную или из взрывобезопасной во взрывоопасную.
MIB-211 A Ex имеет 1 аналоговый искробезопасный вход и 1 аналоговый выход. MIB-212 A Ex имеет 2 аналоговых искробезопасных входа и 2 аналоговых выхода. Барьеры предназначены для приёма аналогового токового сигнала от 0 до 20 (от 4 до 20) мА от устройств, находящихся во взрывоопасной зоне и его передачу устройствам, расположенным во взрывобезопасной зоне. Также барьеры данных исполнений позволяют передавать совместно с аналоговым сигналом цифровой сигнал по протоколу HART.
MIB-221 A Ex имеет 1 аналоговый искробезопасный выход и 1 аналоговый вход. MIB-222 A Ex имеет 2 аналоговых искробезопасных выхода и 2 аналоговых входа. Барьеры предназначены для передачи аналогового токового сигнала от 0 до 20 (от 4 до 20) мА от устройств, расположенных во взрывобезопасной зоне устройствам, находящихся во взрывоопасной зоне. Также барьеры данного исполнения позволяют передавать совместно с аналоговым сигналом цифровой сигнал по протоколу HART.
MIB-231 A Ex имеет 1 аналоговый искробезопасный вход и 1 аналоговый выход. MIB-232 A Ex имеет 2 аналоговых искробезопасных входа и 2 аналоговых выхода.
Барьеры предназначены для приёма аналогового токового сигнала от 0 до 20 (от 4 до 20) мА от устройств, находящихся во взрывоопасной зоне и его передачу устройствам, расположенным во взрывобезопасной зоне.
MIB-241 A Ex имеет 1 аналоговый искробезопасный выход и 1 аналоговый вход. MIB-242 A Ex имеет 2 аналоговых искробезопасных выхода и 2 аналоговых входа. Барьеры предназначены для передачи аналогового токового сигнала от 0 до 20 (от 4 до 20) мА от устройств, расположенных во взрывобезопасной зоне устройствам, находящимся во взрывоопасной зоне.
MIB-251 A Ex имеет 1 искробезопасный вход и 1 аналоговый выход. Барьер искрозащиты MIB-252 A Ex имеет 2 искробезопасных входа и 2 аналоговых выхода. Барьеры принимают сигналы от термопар и термопреобразователей сопротивления, от устройств с выходным сигналом напряжения постоянного тока в диапазоне от минус 10 до плюс 100 мВ, от устройств с выходным сигналом электрического сопротивления в диапазоне от 0 до 4000 Ом, расположенных во взрывоопасной зоне, преобразуют их и передают в виде аналогового токового сигнала от 0 до 20 (от 4 до 20) мА устройствам, находящимся во взрывобезопасной зоне.
Нанесение знака поверки на барьеры не предусмотрено. Для защиты от несанкционированной настройки и вмешательства на место соединения частей корпуса наносится заводская наклейка. Заводской номер наносится на маркировочную этикетку типографским способом в виде цифрового кода, представленных на рисунке 11.
Рисунок 11 - Места нанесения знака утверждения типа, заводского номера и пломбировки
Встроенное программное обеспечение (далее - ПО) имеют MIB-251 A Ex и MIB-252 A Ex. Программное обеспечение хранится в энергонезависимой памяти барьеров. Метрологические характеристики барьеров нормированы с учетом влияния на них встроенного ПО. Идентификационные данные ПО барьеров приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение | |
| MIB-251 A Ex | MIB-252 A Ex | |
| Идентификационное наименование ПО | MIB-251 Ex firmware | MIB-252 Ex firmware |
| Номер версии (идентификационный номер) ПО | 0.0.1.4 | 0.0.1.0 |
| Цифровой идентификатор ПО (CRC) | 2A6623DF | 3B7734EC |
Загрузка встроенного программного обеспечения производится на заводе-изготовителе. Оно недоступно пользователю и не подлежит изменению на протяжении всего времени функционирования барьеров, аппаратные интерфейсы для изменения памяти со встроенным ПО защищены механически и не доступны конечному пользователю.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Основные метрологические и технические характеристики барьеров приведены в таблицах 2-4.
Таблица 2 - Метрологические характеристики MIB-211 A Ex, MIB-212 A Ex, MIB-221 A Ex, MIB-222 A Ex, MIB-231 A Ex, MIB-232 A Ex, MIB-241 A Ex, MIB-242 A Ex_
| Наименование характеристики | Значение |
| Пределы допускаемой основной приведенной к диапазону измерений погрешности*, % | ±0,1 |
| Пределы допускаемой приведенной к диапазону измерений погрешности во всем диапазоне рабочих температур, % | ±0,75 |
| Диапазон входного унифицированного сигнала постоянного тока, мА | от 4 до 20 от 0 до 20 |
| Диапазон выходного унифицированного сигнала постоянного тока, мА | от 4 до 20 от 0 до 20 |
| Примечание:*- при температуре окружающей среды от +23 до +27 °С | |
Таблица 3 - Метрологические характеристики MIB-251 A Ex, MIB-252 A Ex
| Наименование характеристики | Значение | ||||
| термопара типа B | термопара типа E | термопара типа J | термопара типа K | термопара типа L (IEC 584-1) | |
| 1 | 2 | 3 | 4 | 5 | 6 |
| Диапазон измерений | от +600 до +1800°С | от -200 до +1000 °С | от -200 до +1200 °С | от -200 до +1300°С | от -200 до +900 °С |
| Пределы допускаемой основной абсолютной погрешности | ±2 °С | ±1 °С | ±1 °С | ±1 °С | ±1 °С |
| Пределы допускаемой дополнительной приведенной к диапазону измерений погрешности* | ±0,6 °С | ±0,3 °С | ±0,3 °С | ±0,3 °С | ±0,3 °С |
| Диапазон выходного унифицированного сигнала постоянного тока | от 4 до 20 мА от 0 до 20 мА | ||||
| Примечание: *- на каждый 1 °С отклонения температуры окружающей среды от ближайшей границы диапазона от +23 до +27 °С. | |||||
Продолжение таблицы 3
| Наименование характеристики | Значение | |||||
| термопара типа N | термопара типа T | термопара типа R | термопара типа S | ТС Pt100 385 | ТС Pt50 385 | |
| 1 | 7 | 8 | 9 | 10 | 11 | 12 |
| Диапазон измерений | от -200 до +1300°С | от -200 до +400 °С | от 0 до +1700°С | от 0 до +1700°С | от -200 до +850 °С | от -200 до +850 °С |
| Пределы допускаемой основной абсолютной погрешности | ±1 °С | ±1 °С | ±2 °С | ±2 °С | ±0,6 °С | ±1 °С |
| Пределы допускаемой дополнительной приведенной к диапазону измерений погрешности* | ±0,3 °С | ±0,3 °С | ±0,6 °С | ±0,6 °С | ±0,04 °С | ±0,06 °С |
| Диапазон выходного унифицированного сигнала постоянного тока | от 4 до 20 мА от 0 до 20 мА | |||||
| Примечание: *- на каждый 1 °С отклонения температуры окружающей среды от ближайшей границы диапазона от +23 до +27 °С. | ||||||
Продолжение таблицы 3
| Наименование характеристики | Значение | |||||
| ТС Pt1000 385 | ТС 50П 391 | ТС 100П 391 | ТС 1000П 391 | ТС Cu100 428 | ТС Cu50 428 | |
| 1 | 13 | 14 | 15 | 16 | 17 | 18 |
| Диапазон измерений | от -200 до +850 °С | от-200 до +850 °С | от -200 до +850 °С | от-200 до +850 °С | от -180 до +200 °С | от-180 до +200 °С |
| Пределы допускаемой основной абсолютной погрешности | ±0,6 °С | ±1 °С | ±0,6 °С | ±0,6 °С | ±0,6 °С | ±0,6 °С |
| Пределы допускаемой дополнительной приведенной к диапазону измерений погрешности* | ±0,04 °С | ±0,06 °С | ±0,04 °С | ±0,04 °С | ±0,04 °С | ±0,04 °С |
| Диапазон выходного унифицированного сигнала постоянного тока | от 4 до 20 мА от 0 до 20 мА | |||||
| Примечание: *- на каждый 1 °С отклонения температуры окружающей среды от ближайшей границы диапазона от +23 до +27 °С. | ||||||
Продолжение таблицы 3
| Наименование характеристики | Значение | ||||
| ТС Cu100_427 | ТС Cu50_426 | ТС Cu100_426 | Входной сигнал напряжения постоянного тока | Входной сигнал сопротивления | |
| 1 | 19 | 20 | 21 | 22 | 23 |
| Диапазон измерений | от -200 до +260 °С | от -50 до +200°С | от -50 до +200 °С | от -10 до +100 мВ | от 0 до 4000 Ом |
| Пределы допускаемой основной абсолютной погрешности | ±0,6 °С | ±0,6 °С | ±0,6 °С | ±0,025 мВ | ±3 Ом |
| Пределы допускаемой дополнительной приведенной к диапазону измерений погрешности* | ±0,04 °С | ±0,04 °С | ±0,04 °С | ±0,008 мВ | ±0,1 Ом |
| Диапазон выходного унифицированного сигнала постоянного тока | от 4 до 20 мА от 0 до 20 мА | ||||
| Примечание: *- на каждый 1 °С отклонения температуры окружающей среды от ближайшей границы диапазона от +23 до +27 °С. | |||||
Таблица 4 - Технические характеристики
| Наименование характеристики | Значение |
| Количество каналов, шт. | 1 - для MIB-XX1 A Ex 2 - для MIB-XX2 A Ex |
| Рабочие условия эксплуатации: - атмосферное давление, кПа - температура окружающего воздуха, °С - относительная влажность воздуха*, % | от 84,0 до 106,7 от -40 до +85 от 5 до 95 |
| Напряжение постоянного тока, В | от 18 до 30 |
| Средний срок службы, лет | 15 |
| Средняя наработка до метрологического отказа, ч | 105000 |
| Примечание: * - при отсутствии конденсации | |
наносится на корпус и титульный лист руководства по эксплуатации типографским способом. Комплектность средства измерений
Таблица 5 - Комплектность средств измерений
| Наименование | Обозначение | Количество |
| Барьер искрозащиты | MIB-200 A Ex | 1 |
| Паспорт изделия | КДСА.426475.ХХХ-ХХ ПС | 1 |
| Руководство по эксплуатации* (по требованию) | КДСА.426475.ХХХ РЭ | 1 |
| Методика поверки (по требованию) | - | 1 |
| Примечание: * - допускается прилагать 1 экземпляр на партию изделий, поставляемых в один адрес. Допускается поставка в электронном виде. | ||
приведены в п.2.5 «Методика измерения и воспроизведения сигнала» руководства по эксплуатации на барьеры искрозащиты MIB-200 Ex КДСА.426475.ХХХ РЭ.
ТУ 27.33.13-041-00137093-2016. Барьер искрозащиты MIB-200 Ex. Технические
условия.
