| Номер в госреестре | 89682-23 |
| Наименование СИ | Титраторы автоматические |
| Обозначение типа СИ | KFT |
| Изготовитель | INESA SCIENTIFIC INSTRUMENT CO., LTD, Китай |
| Год регистрации | 2023 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Титраторы автоматические KFT (далее - титраторы) предназначены для измерений содержания воды по методу Карла Фишера в жидкостях, не взаимодействующих с реактивом Фишера.
К настоящему типу средств измерений относятся титратор автоматический модели KFT-40C зав. № 640800C0022079001 и титратор автоматический модели KFT-20V зав. № 720912C1122079001. Принцип действия титраторов основан на титровании методом Карла Фишера.
Титратор модели KFT-40C предназначен для волюметрического титрования по методу Карла Фишера.
Титратор модели KFT-20V предназначен для кулонометрического титрования по методу Карла Фишера.
Титратор модели KFT-40C конструктивно состоит из блока управления, автоматического устройства для подачи образцов, измерительной ячейки с электродами и блока слива образцов и фиксации бутылей. Титратор модели KFT-20V конструктивно состоит из блока управления и магнитной мешалки, на которой установлена ячейка для титрования и измерительные электроды. Содержание воды в пробе определяется после непосредственного ввода пробы в титратор. Передача данных на принтер и подключение к компьютеру у модели KFT-40C осуществляется через встроенный интерфейс USB или RS-232, а у модели KFT-20V - через интерфейс RS-232.
Для волюметрического определения воды по Карлу Фишеру (модель KFT -40C) используются двойной платиновый электрод. Для кулонометрического определения воды по Карлу Фишеру (модель KFT-20V) используют двойной платиновый индикаторный электрод и генерирующий электрод со съемной диафрагмой.
Пломбирование титраторов не предусмотрено.

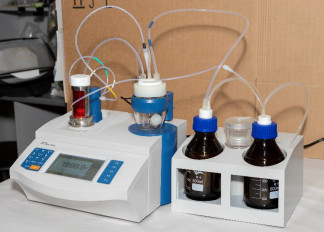

Общий вид титраторов представлен на рисунках 1-4.
Маркировочная табличка (далее - шильдик) с заводским номером расположена на задней стенке титратора модели KFT-40C и на нижней стенке (дне) титратора модели KFT-20V. Вид
шильдиков представлен на рисунках 5-6.
Заводские номера имеют буквенно-цифровой формат и наносятся типографским способом на шильдик, как показано на рисунках 5-6.
Нанесение знака поверки на титратор не предусмотрено.
| Место | нанесения |
| знака | утверждения |
| типа |
Заводской номер титратора
Рисунок 5 - Общий вид шильдика титратора автоматического KFT модели KFT-40C
Титраторы оснащены встроенным программным обеспечением (далее - ПО), предназначенным для управления процессом титрования, сбора, записи и передачи результатов измерений, а также для полной автоматизации всех стадий анализа. Данное ПО не может быть выделено как самостоятельный объект. Идентификация ПО производится по номеру версии (таблица 1).
Влияние встроенного ПО на метрологические характеристики титраторов учтено при нормировании их характеристик.
Титраторы имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений. Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Титраторы автоматические KFT | |
| Модель KFT-40C | Модель KFT-20V | |
| Идентификационное наименование ПО | - | - |
| Номер версии | Не ниже | Не ниже |
| (идентификационный номер) ПО | 3.21D | 1.00 |
| Цифровой идентификатор программного обеспечения | - | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение характеристики для моделей: | |
| KFT-20V | KFT-40C | |
| Диапазон измерений массы воды в пробе по методу Карла Фишера, мг | от 0,01 до 20,0 | от 0,1 до 250,0 |
| Пределы допускаемой относительной погрешности титратора, % | ±3,0 | |
| Предел допускаемого относительного среднего квадратического отклонения результатов измерений, % | 1,5 | |
Таблица 3 - Основные технические характеристики
| Наименование и единицы измерения характеристики | Значение характеристики для моделей: | |
| KFT-20V | KFT-40C | |
| Напряжение питания от сети переменного тока | 220±22 | |
| частотой 50 Гц, В | ||
| Потребляемая мощность, Вт, не более | 10 | 45 |
| Г абаритные размеры, мм, не более | ||
| Высота | 100 | 400 |
| Ширина | 235 | 400 |
| Длина | 300 | 340 |
| Масса, кг, не более | 3 | 10 |
| Условия эксплуатации: | ||
| - температура окружающего воздуха, оС | от +5 до +35 | |
| - относительная влажность воздуха, %, не более | 80 | |
| - атмосферное давление, кПа | от 86 до 106 | |
| Срок службы, лет, не менее | 10 | |
| Средняя наработка до отказа, ч, не менее | 25 000 | |
наносится на заднюю панель основного блока управления титратора методом наклейки (рисунки 3 и 4) и на титульный лист руководства по эксплуатации типографским методом.
Таблица 4 - Комплектность титраторов автоматических KFT
| Наименование | Обозначение | Количество |
| Титратор автоматический | KFT-40C или KFT-20V | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Паспорт | - | 1 экз. |
приведены в разделе Руководства по эксплуатации:
- раздел 2.2.4 Титрование (для титратора модели KFT-40C);
- раздел 2.2 Эксплуатация (для титратора модели KFТ-20V).
Приказ Федерального агентства по техническому регулированию и метрологии от 19 февраля 2021 г. № 2832 «Об утверждении Государственной поверочной схемы для средств измерений содержания неорганических компонентов в жидких и твердых веществах и материалах»;
Техническая документация фирмы-изготовителя.
