| Номер в госреестре | 89684-23 |
| Наименование СИ | Томографы ультразвуковые |
| Обозначение типа СИ | Pundit |
| Изготовитель | Компания "Proceq SA", Швейцария |
| Год регистрации | 2023 |
| Срок свидетельства | 07.08.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Томографы ультразвуковые Pundit (далее - томографы) предназначены для измерения толщины и контроля состояния конструкций из бетона, железобетона, камня при одностороннем доступе к ним. При контроле состояния конструкций томографы позволяют обнаружить и измерить расположение: инородных включений, полостей, расслоений и трещин.
Принцип действия томографов основан на восстановлении образа сечения объекта контроля на основе информации от всех излучателей-приёмников матричной антенной решетки (МАР) томографа.
Конструктивно томограф состоит из МАР с держателями и устройства обработки и отображения результатов измерения. В качестве устройства обработки и отображения результатов измерения в зависимости от модификации используется специализированный электронный блок (далее - электронный блок) или планшетный компьютер (далее - планшет iPad). В конструкцию МАР входят 24 (8 каналов) низкочастотных широкополосных излучателей-приёмников поперечных волн (датчиков) с сухим точечным контактом и износостойкими керамическими наконечниками. Используется прямоугольная форма излучаемого импульса, диапазон частот аналогового сигнала от 15 до 100 кГц, усиление приёмника от 0 до 80 дБ. Минимальная глубина обзора в бетоне 1000 мм. Каждый излучатель-приёмник имеет независимый пружинный подвес, что позволяет проводить контроль по неровным поверхностям.
Управление параметрами измерения частично осуществляется с помощью кнопок на держателях МАР, и с помощью выбора пиктограмм на сенсорном экране электронного блока / планшета iPad.
Вместе с прибором поставляется контрольная пластина, с помощью которой осуществляется контроль технического состояния МАР в период между поверками.
Томограф выпускается в следующих модификациях Pundit 250 Array, Pundit PD8000 и Pundit PD8050, которые отличаются типом устройства обработки и отображения результатов измерения и интерфейсом этого устройства с МАР.
В модификации Pundit 250 Array интерфейс электронного блока с МАР осуществляется через кабель, а в модификациях Pundit PD8000 и Pundit PD8050 применяется беспроводной интефейс Wi-Fi. Модификации Pundit PD8000 и Pundit PD8050 отличаются техническими характеристиками МАР, в качестве устройства обработки и в визуализации отображения используется планшет iPad с программным обеспечением, выполненным в виде приложения.

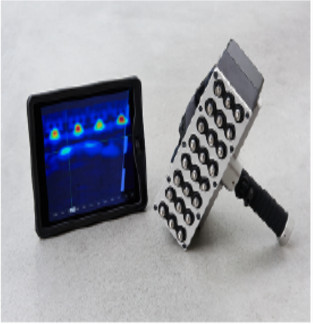

Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер в виде цифро-буквенного обозначения, состоящего из арабских цифр и букв латинского алфавита наносится методом наклеивания этикетки на корпус МАР и электронного блока томографа. Общий вид средства измерений представлен на рисунке 1.
С)
Пломбирование томографов не предусмотрено.
Обозначение мест нанесения заводского номера указано на рисунке 2.
Б) С)
Программное обеспечение (ПО) позволяет задавать параметры измерений, инициировать выполнение измерений, восстанавливать образ сечения объекта контроля на основе информации от всех пар излучателей-приёмников МАР, отображать и сохранять в памяти результаты измерений. В электронном блоке томографа модификации Pundit 250 Array ПО встроенное. ПО томографов модификаций Pundit PD8000 и Pundit PD8050 выполнено в виде программного приложения планшета iPad.
Метрологически значимая часть не выделена, всё ПО является метрологически значимым.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «Средний» в соответствии с Рекомендацией Р 50.2.077-2014.
Идентификационные признаки ПО приведены в таблицах 1 и 2.
Таблица 1 Идентификационные признаки томографов модификации Pundit 250 Array
| Идентификационное данные (признаки) | Значение |
| Идентификационное наименование ПО | Pundit Array |
| Номер версии (идентификационный номер ПО) | не ниже v.1.0.4 |
| Цифровой идентификатор ПО | - |
Таблица 2 Идентификационные признаки томографов модификаций Pundit PD8000 и Pundit
PD8050
| Идентификационное данные (признаки) | Значение |
| Идентификационное наименование ПО | Pundit Array Live |
| Номер версии (идентификационный номер ПО) | не ниже 5.1.0 |
| Цифровой идентификатор ПО | - |
Таблица 3 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений толщины, мм | от 50 до 600 |
| Пределы допускаемой абсолютной погрешности измерений толщины, мм, где X - измеряемая толщина, мм | ± (0,05 •Х + 10) |
| Диапазон измерений глубины расположения дефекта (воздушный цилиндр диаметром 20 ± 2 мм, длиной не менее 200 мм) | от 40 до 440 |
| Пределы допускаемой абсолютной погрешности измерений глубины расположения дефекта, мм, где Н - измеряемая глубина, мм | ± (0,05 •Н + 10) |
Таблица 4 - Основные технические характеристики
| Наименование характеристики | Значение |
| Рабочие условия применения: | |
| - температура воздуха ,°С | от -10 до +50 |
| Электрическое питание: | |
| 1) Комплект из 6 аккумуляторных батарей NiMH (в составе | |
| МАР) | |
| - время работы от полностью заряженных аккумуляторных | 7 |
| батарей, ч, не менее | |
| - время полной зарядки аккумуляторной батареи, ч, не | 3 |
| более | |
| 2) Сетевой адаптер | |
| - напряжение на выходе сетевого адаптера, В | от 12 до 15 |
| Габаритные размеры, мм, не более | |
| Электронного блока (Pundit 250 Array): | |
| - длина | 250 |
| - ширина | 162 |
| - высота | 62 |
| МАР (Pundit 250 Array, Pundit PD8000): | |
| - длина | 240 |
| - ширина | 273 |
| - высота | 153 |
| МАР (Pundit PD8050): | |
| - длина | 240 |
| - ширина | 153 |
| - высота | 95 |
| Масса, кг, не более | |
| - Электронного блока (Pundit 250 Array) | 1,5 |
| - МАР (Pundit 250 Array, Pundit PD8000) | 3,5 |
| - МАР (Pundit PD8050) | 2,5 |
наносится на титульный лист руководства по эксплуатации типографским способом, нанесение на средство измерений не предусмотрено.
Таблица 5 - Комплектность томографов
| Наименование | Обозначение | Количество |
| Томограф ультразвуковой: - Pundit 250 Array (МАР, электронный блок); - Pundit PD8000 (МАР, планшетный компьютер iPad*); - Pundit PD8050 (МАР, планшетный компьютер iPad*). | 1 шт. (в зависимости от заказа) | |
| Комплект расширения МАP | 1 шт. (в зависимости от заказа) | |
| Комплект держателя МАP для двух рук | 1 шт. (в зависимости от заказа) | |
| Зарядное устройство | 1 шт. | |
| Пластины для тестирования излучателей-приёмников МАР | 1 шт. | |
| CD с технической документацией | 1шт. (для модификации Pundit 250 Array) | |
| Ремень и кейс для переноски | 1 шт. (в зависимости от заказа) | |
| Руководство по эксплуатации | Pundit Array PD - 01РЭ | 1 экз. |
• - планшетный компьютер iPad поставляется в зависимости от заказа.
приведены: в документе Pundit Array PD- 01 РЭ «Томографы ультразвуковые Pundit. Руководство по эксплуатации» Часть 1. раздел «Проведение измерений» и Часть 2. раздел «Проведение измерений с помощью прибора PD8. Line Scan».
Стандарт предприятия компании «Proceq SA», Швейцария;
Локальная поверочная схема ФГУП «ВНИИФТРИ» для томографов ультразвуковых низкочастотных, утверждена 07.12.2018.
