Государственный реестр средств измерений

Нивелиры оптические EFT, 89687-23

Нивелиры оптические EFT (далее - нивелиры) предназначены для измерений превышений методом геометрического нивелирования по вертикальным рейкам.
Карточка СИ
Номер в госреестре 89687-23
Наименование СИ Нивелиры оптические
Обозначение типа СИ EFT
Изготовитель Tianjin Setl Survey Equipment Co., Ltd., Китай
Год регистрации 2023
Срок свидетельства 07.08.2028
МПИ (интервал между поверками) 1 год
Описание типа скачать
Методика поверки скачать

Назначение

Нивелиры оптические EFT (далее - нивелиры) предназначены для измерений превышений методом геометрического нивелирования по вертикальным рейкам.

Описание

Принцип действия нивелиров оптических EFT основан на автоматической установке визирной оси в горизонтальное положение с помощью маятникового оптико-механического компенсатора с воздушным демпфером. Принцип измерений превышений состоит в суммировании разностей отсчетов (проекция визирной оси на нивелирную рейку) по нивелирным рейкам, установленным на каждых двух последовательных точках, расположенных по некоторой линии, образующей нивелирный ход.

Основными компонентами нивелира являются зрительная труба с компенсатором, несъемная подставка (трегер) с тремя подъемными винтами, горизонтальным лимбом и вертикальной осевой системы.

Приведение нивелиров в рабочее положение осуществляется по круглому установочному уровню с помощью подъемных винтов. Наведение в горизонтальной плоскости на нивелирную рейку осуществляется с помощью бесконечного наводящего винта без зажимного устройства. Взятие отсчета по рейке выполняется визуально.

К приборам данного типа относятся нивелиры оптические EFT модификаций DSZ 33, AL-32, которые отличаются внешним видом и техническими характеристиками.

Пломбирование крепежных винтов корпуса нивелиров не предусмотрено, ограничение доступа к местам настройки (регулировки) обеспечено конструкцией корпуса.

Заводской номер нивелиров в числовом формате указывается методом печати на маркировочной наклейке, расположенный сбоку на корпусе нивелира.

Нанесение знака поверки на средство измерений не предусмотрено.

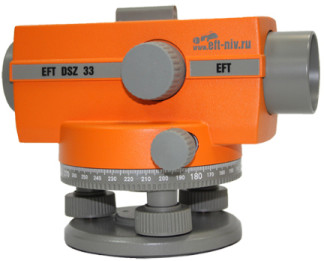

Общий вид нивелиров оптических EFT представлен на рисунке 1.

Рисунок 1 - Общий вид нивелиров оптических EFT и место нанесения заводского номера Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение

Угол i нивелира (угол между визирной осью зрительной трубы и горизонтальной плоскостью), секунда1), не более

10

Пределы допускаемой средней квадратической погрешности измерений превышений на 1 км двойного хода, мм

1,0

1) Здесь и далее по тексту: градус, минута, секунда - единицы измерений плоского угла.

Технические характеристики

Наименование характеристики

Значение

Модификация

DSZ 33

AL-32

У величение зрительной трубы, крат

33

32

Диаметр входного зрачка зрительной трубы, мм

40

36

У гловое поле зрения зрительной трубы

1°20'

Наименьшее расстояние визирования, м

1,2

Коэффициент нитяного дальномера

100±1

Диапазон работы компенсатора, минута

±15

Диапазон измерений горизонтальных углов, градус

360

Наименование характеристики

Значение

Цена деления горизонтального лимба, градус

1

Цена деления круглого установочного уровня, минута / 2мм

8

Допускаемая средняя квадратическая погрешность установки линии визирования, секунда

0,3

0,5

Пределы допускаемой систематической погрешности работы компенсатора на 1' наклона оси нивелира, секунда

±0,3

±0,4

Условия эксплуатации:

- температура окружающего воздуха, °С

от -20 до +50

Г абаритные размеры(ДлинахШиринахВысота), мм, не более

190x130x136

Масса, кг, не более

1,8

Знак утверждения типа

наносится типографским способом на титульный лист руководства по эксплуатации. Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

Наименование

Обозначение

Количество

Нивелир оптический

EFT

1 шт.

Нитяной отвес

-

1 шт.

Юстировочный набор

-    шестигранный ключ

-    шпилька

-

1 шт.

Транспортировочный кейс

-

1 шт.

Руководство по эксплуатации

-

1 экз.

Сведения о методах измерений

приведены в:

-    разделе 3 «Использование инструмента» «Руководство по эксплуатации. Нивелиры оптические EFT. Модификации AL20, AL24, AL28, AL32»;

-    разделе 3 «Использование инструмента» «Руководство по эксплуатации. Нивелиры оптические EFT. Модификации DSZ 33».

Нормативные документы

Государственная поверочная схема для координатно-временных средств измерений, утверждённая приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2831;

Государственная поверочная схема для средств измерений плоского угла, утверждённая приказом Федерального агентства по техническому регулированию и метрологии от 26 ноября 2018 г. № 2482;

«Стандарт предприятия. Нивелиры оптические EFT. Модификации AL-32, DSZ 33»,

Китай.
