| Номер в госреестре | 89689-23 |
| Наименование СИ | Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО "Кроношпан Калуга" (2 очередь) |
| Обозначение типа СИ | Обозначение отсутствует |
| Изготовитель | Общество с ограниченной ответственностью "Электроконтроль" (ООО "Электроконтроль"), г. Москва |
| Год регистрации | 2023 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО "Кроношпан Калуга" (2 очередь) (далее по тексту - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, сбора, обработки, хранения, формирования отчетных документов и передачи полученной информации.
АИИС КУЭ представляет собой многофункциональную, двухуровневую автоматизированную систему с централизованным управлением и распределённой функцией измерений.
АИИС КУЭ включает в себя следующие уровни:
1-й уровень - измерительно-информационные комплексы (ИИК), включающие в себя измерительные трансформаторы тока (ТТ), измерительные трансформаторы напряжения (ТН), счетчики активной и реактивной электрической энергии (счетчики), вторичные измерительные цепи и технические средства приема-передачи данных.
2-й уровень - информационно-вычислительный комплекс (ИВК), включающий в себя сервер типа HPE Proliant DL20 (далее - сервер ИВК), устройство синхронизации времени типа УСВ-3, каналообразующую аппаратуру, технические средства для организации локальной вычислительной сети и разграничения прав доступа к информации.
Первичные токи и напряжения преобразуются измерительными трансформаторами в аналоговые унифицированные сигналы, которые по проводным линиям связи поступают на соответствующие входы электронного счетчика электрической энергии. В счетчике мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются мгновенные значения активной и полной мощности, которые усредняются за период 0,02 с. Измерительная информация на выходе счетчика без учета коэффициента трансформации:
- активная и реактивная электрическая энергия, как интеграл по времени от средней за период 0,02 с. активной и реактивной мощности, соответственно, вычисляемая для интервалов времени 30 мин.;
- средняя на интервале времени 30 мин. активная (реактивная) электрическая мощность.
Цифровой сигнал с выходов счетчиков при помощи технических средств приема-передачи данных поступает на сервер ИВК.
В сервере ИВК происходит вычисление электроэнергии и мощности с учётом коэффициентов трансформации ТТ и ТН, накопление и обработка измерительной информации, оформление отчётных документов.
Передача информации в энергоснабжающую организацию, с последующей передачей в ПАК АО "АТС", с подписью ЭЦП субъекта ОРЭ, в филиал АО "СО ЕЭС" и в другие смежные субъекты ОРЭ осуществляется по каналу связи с протоколом TCP/IP сети Internet в виде xml-файлов формата 80020 в соответствии с приложением 11.1.1 "Формат и регламент предоставления результатов измерений, состояния средств и объектов измерений в АО "АТС", АО "СО ЕЭС" и смежным субъектам" к Положению о порядке получения статуса субъекта оптового рынка и ведения реестра субъектов оптового рынка электрической энергии и мощности.
Результаты измерений для каждого интервала измерения и 30-минутные данные коммерческого учета соотнесены с текущим московским временем. Результаты измерений передаются в целых числах кВтч.
АИИС КУЭ имеет систему обеспечения единого времени (СОЕВ), которая обеспечивает поддержание национальной шкалы координированного времени РФ UTC (SU) на всех уровнях АИИС КУЭ (ИИК, ИВК). В состав СОЕВ входит устройство синхронизации времени УСВ-3, ежесекундно синхронизирующее собственную шкалу времени с национальной шкалой координированного времени РФ UTC (SU) по сигналам навигационной системы ГЛОНАСС.
Сервер ИВК периодически с установленным интервалом проверки текущего времени, сравнивает собственную шкалу времени со шкалой времени УСВ-3, и при расхождении ±1 с и более сервер ИВК производит синхронизацию собственной шкалы времени со шкалой времени УСВ-3.
Сравнение шкалы времени счетчиков электроэнергии со шкалой времени сервера ИВК происходит по заданному расписанию, но не реже одного раза в сутки. При расхождении шкалы времени счетчиков электроэнергии со шкалой времени ИВК на величину более чем ±2 с, выполняется синхронизация шкалы времени счетчика, но не чаще 1 раза в сутки.
Журналы событий счетчика и сервера ИВК отображают факты коррекции времени с обязательной фиксацией времени до и после коррекции или величины коррекции времени, на которую было скорректировано устройство.
Нанесение знака поверки на АИИС КУЭ не предусмотрено.
Заводской номер нанесен на маркировочную табличку типографским способом в виде цифрового кода, которая крепится на корпус сервера ИВК АИИС КУЭ.

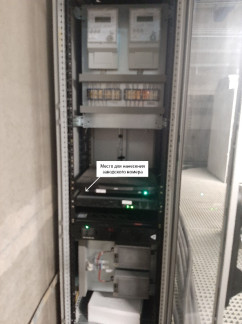

Общий вид сервера ИВК с указанием места нанесения заводского номера представлен на рисунке 1.
Рисунок 1 - Общий вид сервера ИВК с указанием места нанесения заводского номера.
В АИИС КУЭ используется программное обеспечение (ПО) "АльфаТЦЕНТР". Уровень защиты от непреднамеренных и преднамеренных изменений ПО "АльфаТЦЕНТР" соответствует уровню - "высокий" в соответствии с Р 50.2.077-2014. Идентификационные данные метрологически значимой части ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные метрологически значимой части ПО "АльфаЦЕНТР"
| Идентификационные данные | Значения |
| Идентификационное наименование ПО | ac metrology.dll |
| Номер версии (идентификационный номер) ПО | не ниже 17.01.02 |
| Цифровой идентификатор ПО | 3e736b7f380863f44cc8e6f7bd211c54 |
| Алгоритм вычисления цифрового идентификатора ПО | md5 |
Конструкция АИИС КУЭ исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию.
Состав измерительных каналов АИИС КУЭ приведен в таблице 2.
Таблица 2 - Состав измерительных каналов АИИС КУЭ
| а е мК о К К | Наименование измерительного канала | Состав измерительного канала | |||
| Трансформатор тока | Трансформатор напряжения | Счетчик электрической энергии | ИВК | ||
| 1 | 2 | 3 | 4 | 5 | 6 |
| 1 | Главная станция TP0 Ввод №5 (5 секция 10 кВ, яч. K34) от ПС 110/10 кВ "Промзона", 1 секция 10 кВ, яч. 7 | AB12 (4MA72) 1000/5 кл. т. 0,5 рег. № 59024-14 | VB12-MR (4MR12) (10000:V3)/(100:V3) кл. т. 0,5 рег. № 37380-08 | СЭТ-4ТМ.03М.01 кл. т. 0,5S/1,0 рег. № 36697-17 | /6 5? а 6t <а ^ a PQ Й О У |
| 2 | Главная станция TP0 Ввод №6 (6 секция 10 кВ, яч. K37) от ПС 110/10 кВ "Промзона", 6 секция 10 кВ, яч. 58 | AB12 (4MA72) 1000/5 кл. т. 0,5 рег. № 59024-14 | VB12-MR (4MR12) (10000:V3)/(100:V3) кл. т. 0,5 рег. № 37380-08 | СЭТ-4ТМ.03М.01 кл. т. 0,5S/1,0 рег. № 36697-17 | |
| 3 | Главная станция TP0 Ввод №7 (7 секция 10 кВ, яч. K48) от ПС 110/10 кВ "Промзона", 2 секция 10 кВ, яч. 15 | AB12 (4MA72) 1000/5 кл. т. 0,5 рег. № 59024-14 | VB12-MR (4MR12) (10000:V3)/(100:V3) кл. т. 0,5 рег. № 37380-08 | СЭТ-4ТМ.03М.01 кл. т. 0,5S/1,0 рег. № 36697-17 | |
| 4 | Главная станция TP0 Ввод №8 (8 секция 10 кВ, яч. K51) от ПС 110/10 кВ "Промзона", 5 секция 10 кВ, яч. 49 | AB12 (4MA72) 1000/5 кл. т. 0,5 рег. № 59024-14 | VB12-MR (4MR12) (10000:V3)/(100:V3) кл. т. 0,5 рег. № 37380-08 | СЭТ-4ТМ.03М.01 кл. т. 0,5S/1,0 рег. № 36697-17 | |
| 1 | 2 | 3 | 4 | 5 | 6 |
| 5 | Г лавная станция TP0 Ввод №9 (9 секция 10 кВ, яч. K62) от ПС 110/10 кВ "Промзона", 4 секция 10 кВ, яч. 26 | AB12 (4MA72) 1000/5 кл. т. 0,5 рег. № 59024-14 | VB12-MR (4MR12) (10000:V3)/(100:V3) кл. т. 0,5 рег. № 37380-08 | СЭТ-4ТМ.03М.01 кл. т. 0,5S/1,0 рег. № 36697-17 | 5? а 6t ^ 1 <а ^ a PQ Й о |
| 6 | Главная станция TP0 Ввод №10 (10 секция 10 кВ, яч. K65) от ПС 110/10 кВ "Промзона", 6 секция 10 кВ, яч. 59 | AB12 (4MA72) 1000/5 кл. т. 0,5 рег. № 59024-14 | VB12-MR (4MR12) (10000:V3)/(100:V3) кл. т. 0,5 рег. № 37380-08 | СЭТ-4ТМ.03М.01 кл. т. 0,5S/1,0 рег. № 36697-17 | |
| Примечания: 1. Допускается замена ТТ, ТН и счетчиков на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2, при условии, что Предприятие-владелец АИИС КУЭ не претендует на улучшение указанных в таблице 3 метрологических характеристик. 2. Допускается замена УСВ на аналогичный утвержденного типа. 3. Допускается замена сервера без изменения используемого ПО (при условии сохранения цифрового идентификатора ПО). 4. Замена оформляется техническим актом в установленном на Предприятии-владельце АИИС КУЭ порядке, вносят изменения в эксплуатационные документы. Технический акт хранится совместно с эксплуатационными документами на АИИС КУЭ как их неотъемлемая часть. | |||||
Таблица 3 - Основные метрологические характеристики АИИС КУЭ
| Номер ИК | Вид электрической энергии | Г раницы основной погрешности, ± (5) % | Г раницы погрешности в рабочих условиях, ± (5) % |
| 1 | 2 | 3 | 4 |
| 1-6 | Активная Реактивная | 1,1 2,8 | 3,0 4,8 |
| Пределы абсолютной погрешности смещения шкалы времени компонентов СОЕВ АИИС КУЭ относительно национальной шкалы координированного времени РФ UTC (SU), (±) с | 5 | ||
| Примечания: 1. Характеристики погрешности ИК даны для измерений электрической энергии (получасовая). 2. В качестве характеристик относительной погрешности указаны границы интервала, соответствующие вероятности Р = 0,95. 3. Границы погрешности результатов измерений приведены: - для нормальных условий: при cos ф = 0,9 и силе тока равной 100 % от I1 ном; - для рабочих условий: при cos ф = 0,8 и силе тока равной 5 % от I1 ном, а также температуре окружающего воздуха в месте расположения счетчиков от +10 °С до +30 °С. | |||
Таблица 4 - Основные технические характеристики АИИС КУЭ
| Наименование характеристики | Значение | |
| Количество измерительных каналов | 6 | |
| Нормальные условия: параметры сети: | ||
| - напряжение, % от ином | от 98 до 102 | |
| - ток, % от 1ном | от 100 до 120 | |
| - коэффициент мощности | 0,9 | |
| - частота, Г ц | от 49,6 до 50,4 | |
| температура окружающей среды, °С | от +21 до +25 | |
| Условия эксплуатации: параметры сети: | ||
| - напряжение, % от ином | от 90 до 110 | |
| - ток, % от 1ном | от 5 до 120 | |
| - коэффициент мощности cos ф (sin ф) | от 0,5 инд. до 1 от 0,8 емк. до 1 | |
| - частота, Г ц | от 49,6 до 50,4 | |
| температура окружающей среды для ТТ и ТН, °С | от -40 до +40 | |
| температура окружающей среды для счетчиков, °С | от -40 до +60 | |
| температура окружающей среды для сервера ИВК, °С | от +10 до +35 | |
| атмосферное давление, кПа | от 80,0 до 106,7 | |
| относительная влажность, %, не более | 98 | |
| Надежность применяемых в АИИС КУЭ компонентов: Счетчики: | ||
| - среднее время наработки на отказ, ч, не менее | 220000 | |
| - среднее время восстановления работоспособности, ч, | не менее | 2 |
| УСВ-3: | ||
| - среднее время наработки на отказ, ч, не менее | 45000 | |
| - среднее время восстановления работоспособности, ч, | не менее | 2 |
| Сервер ИВК: | ||
| - среднее время наработки на отказ, ч, не менее | 20000 | |
| - среднее время восстановления работоспособности, ч, | не менее | 1 |
| Глубина хранения информации: Счетчики: | ||
| - тридцатиминутный профиль нагрузки в двух направлениях, сут, | ||
| не менее | 114 | |
| Сервер ИВК: | ||
| - хранение результатов измерений и информации | состояний | |
| средств измерений, лет, не менее | 3,5 | |
Надежность системных решений:
- защита от кратковременных сбоев питания сервера с помощью источника бесперебойного питания;
- резервирование каналов связи: информация о результатах измерений может передаваться в организации-участники оптового рынка электроэнергии по электронной почте.
Регистрация событий:
- в журнале событий счётчика:
- параметрирования;
- пропадания напряжения;
- коррекции времени в счетчике.
- в журнале событий сервера ИВК:
- параметрирования;
- коррекции времени.
- коррекции времени в сервере ИВК.
Защищённость применяемых компонентов:
- механическая защита от несанкционированного доступа и пломбирование:
- электросчётчика;
- промежуточных клеммников вторичных цепей напряжения;
- испытательной коробки;
- сервера ИВК;
- защита информации на программном уровне:
- результатов измерений (при передаче, возможность использования цифровой подписи);
- установка пароля на счетчик;
- установка пароля на сервер ИВК.
Возможность коррекции времени в:
- счетчиках электрической энергии (функция автоматизирована);
- сервере ИВК (функция автоматизирована).
наносится на титульные листы эксплуатационной документации на АИИС КУЭ типографским способом.
Комплектность АИИС КУЭ представлена в таблице 5.
Таблица 5 - Комплектность АИИС КУЭ
| Наименование | Обозначение | Количество, шт. |
| Трансформатор тока | AB12 (4MA72) | 18 |
| Трансформатор напряжения | VB12-MR (4MR12) | 18 |
| Счетчик электрической энергии | СЭТ-4ТМ.03М.01 | 6 |
| Устройство синхронизации времени (УСВ) | УСВ-3 | 1 |
| Сервер | HPE Proliant DL20 | 1 |
| Документация | ||
| Паспорт-формуляр | 69729714.411713.111.ФО | 1 |
приведены в документе "Методика (метод) измерений электрической энергии с использованием системы автоматизированной информационно-измерительной коммерческого учета электроэнергии (АИИС КУЭ) ООО "Кроношпан Калуга" (2 очередь). 69729714.411713.111.МВИ, аттестованном ООО "Энерготестконтроль", уникальный номер записи в реестре аккредитованных лиц № RA.RU.312560 от 03.08.2018.
ГОСТ 22261-94 "Средства измерений электрических и магнитных величин. Общие технические условия";
ГОСТ Р 8.596-2002 "ГСИ. Метрологическое обеспечение измерительных систем. Основные положения".
| Зарегистрировано поверок | 1 |
| Поверителей | 1 |
| Актуальность данных | 22.11.2024 |
