| Номер в госреестре | 89695-23 |
| Наименование СИ | Наборы эталонных мер индуктивности и добротности |
| Обозначение типа СИ | LQ-2408 |
| Изготовитель | Западно-Сибирский филиал Федерального Государственного унитарного предприятия "Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений" (Западно-Сибирский филиал ФГУП "ВНИИФТРИ"), г. Новосибирск |
| Год регистрации | 2023 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Наборы эталонных мер индуктивности и добротности LQ-2408 (далее - набор LQ-2408) соответствуют рабочим эталонам 1 разряда единицы индуктивности и рабочим эталонам 1 разряда единицы электрической добротности, и предназначены для хранения, воспроизведения и передачи ряда значений индуктивности и электрической добротности рабочим эталонам 2 разряда и рабочим средств измерений, в диапазоне частот от 100 Гц до 1 МГц.
В набор LQ-2408 включены: 11 штук однозначных эталонных мер индуктивности и добротности LQ-2408-2 (далее меры LQ-2408-2) и одна многозначная эталонная мера индуктивности и добротности LQ-2408-3 (далее мера LQ-2408-3).
Принцип действия мер LQ-2408-2 основан на преобразовании энергии электрического поля в энергию магнитного поля и представляют собой катушки индуктивности. Принцип действия меры LQ-2408-3 основан на имитации индуктивности и добротности, и представляет собой Т-образную электрическую цепь, составленную из резистивных и емкостных элементов.
Конструкция мер из набора LQ-2408:
- меры LQ-2408-2 выполнены в цилиндрическом корпусе из алюминиевого сплава со штыревыми контактами на нижней крышке (двухзажимное подключение). Номинальные значения индуктивности мер LQ-2408-2: 1 мкГн, 5 мкГн, 10 мкГн, 50 мкГн, 100 мкГн, 500 мкГн, 1 мГн, 5 мГн, 10 мГн, 50 мГн, 100 мГн и номинальные значения электрической добротности от 20 до 200 единиц, в диапазоне частот от 1 кГц до 1 МГ ц;
- мера LQ-2408-3 выполнена в цилиндрическом корпусе из алюминиевого сплава на акриловой подставке и имеет 10 коаксиальных разъемов на боковой поверхности (трёхзажимное подключение). Номинальные значения индуктивности меры LQ-2408-3: 1 Гн, 10 Гн, 100 Гн, 1000 Гн, 10000 Гн и номинальные значения электрической добротности от 1 до 100 единиц, в диапазоне частот от 100 Гц до 10 кГц.
Заводской номер набора LQ-2408 обозначается в следующем виде:
- для полного набора LQ-2408 указывается в формате «№ XX-YY», где XX - заводской номер набора, YY - порядковый номер меры из набора.
- для неполного набора LQ-2408, в виде одной меры LQ-2408-3, указывается только заводской номер набора LQ-2408.

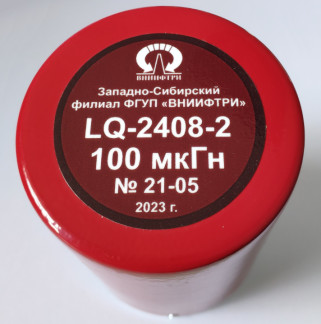

Общий вид меры LQ-2408-2 представлен на рисунке 1.
К наборам LQ-2408 данного типа относятся Наборы эталонных мер индуктивности и добротности LQ-2408 зав. № 21 и 22.
приведены в таблицах 1, 2, 3, 4 и 5.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальные значения индуктивности и электрической добротности, при рабочих частотах | см. таблицы 2 и 3 |
| Пределы допускаемой основной относительной погрешности значений индуктивности 5l | см.таблицу 4 |
| Пределы допускаемой основной относительной погрешности значений электрической добротности 5q, % - мер LQ-2408-2: - меры LQ-2408-3: | ± 1 ± 0,04 (1 + Q*) |
| Температурные коэффициенты индуктивности (ТКИ) и электрической добротности (ТКД) | указываются в паспорте на изделие |
| Действительные значения индуктивности и электрической добротности | указываются в паспорте на изделие |
| *Q - номинальное значение электрической добротности | |
Таблица 2 - Номинальные значения индуктивности, при рабочих частотах
| Модификация | Номинальное значение индуктивности | Рабочая частота, кГц | |||||||
| 0,100 | 0,120 | 1,0 | 10 | 30 | 100 | 300 | 1000 | ||
| 10000Гн | L; Q | L; Q | - | - | - | - | - | - | |
| 1000 Гн | L; Q | L; Q | - | - | - | - | - | - | |
| LQ-2408-3 | 100 Гн | L; Q | L; Q | L; Q | - | - | - | - | - |
| 10 Гн | L; Q | L; Q | L; Q | L; Q | - | - | - | - | |
| 1 Гн | - | - | L; Q | L; Q | - | - | - | - | |
| LQ-2408-2 | 100 мГн | - | - | L | L; Q | L; Q | - | - | - |
| LQ-2408-2 | 50 мГн | - | - | L | L; Q | L; Q | - | - | - |
| LQ-2408-2 | 10 мГн | - | - | L | L; Q | L; Q | L; Q | - | - |
| LQ-2408-2 | 5 мГн | - | - | L | L; Q | L; Q | L; Q | - | - |
| LQ-2408-2 | 1 мГн | - | - | L | L; Q | L; Q | L; Q | L; Q | - |
| LQ-2408-2 | 500 мкГн | - | - | L | L | L; Q | L; Q | L; Q | - |
| LQ-2408-2 | 100 мкГн | - | - | L | L | L | L; Q | L; Q | L; Q |
| LQ-2408-2 | 50 мкГн | - | - | - | L | L | L | L | L |
| LQ-2408-2 | 10 мкГн | - | - | - | L | L | L | L | L |
| LQ-2408-2 | 5 мкГн | - | - | - | L | L | L | L | L |
| LQ-2408-2 | 1 мкГн | - | - | - | L | L | L | L | L |
| Примечание - Обозначением | «L; Q» отмечены рабочие частоты, | при которых | |||||||
| проводится поверка/калибровка по индуктивности «L» - только по индуктивности. | и по добротности, а | обозначением | |||||||
Таблица 3 - Номинальные значения электрической добротности, при рабочих частотах
| Модификация | Номинальное значение индуктивности | Номинальные значения электрической добротности, при рабочих частотах, кГц | |||||||
| 0,100 | 0,120 | 1,0 | 10 | 30 | 100 | 300 | 1000 | ||
| LQ-2408-3 | 10000Гн | 31 | 38 | - | - | - | - | - | - |
| 1000 Гн | 10 | 12 | - | - | - | - | - | - | |
| 100 Гн | 3,1 | 3,8 | 31 | - | - | - | - | - | |
| 10 Гн | 1 | 1,2 | 10 | 100 | - | - | - | - | |
| 1 Гн | - | - | 3,1 | 31 | - | - | - | - | |
| Модификация | Номинальное значение индуктивности | Номинальные значения электрической добротности, при рабочих частотах, кГц | |||||||
| 0,100 | 0,120 | 1,0 | 10 | 30 | 100 | 300 | 1000 | ||
| LQ-2408-2 | 100 мГн | - | - | - | 20 | 50 | - | - | - |
| LQ-2408-2 | 50 мГн | - | - | - | 20 | 50 | - | - | - |
| LQ-2408-2 | 10 мГн | - | - | - | 30 | 75 | 130 | - | - |
| LQ-2408-2 | 5 мГн | - | - | - | 30 | 75 | 150 | - | - |
| LQ-2408-2 | 1 мГн | - | - | - | 20 | 50 | 130 | 200 | - |
| LQ-2408-2 | 500 мкГн | - | - | - | - | 45 | 130 | 200 | - |
| LQ-2408-2 | 100 мкГн | - | - | - | - | - | 50 | 130 | 180 |
Таблица 4 - Пределы допускаемой основной относительной погрешности значений индуктивности__
| Модификация | Номинальное значение индуктивности | Пределы допускаемой основной относительной погрешности, ±5l, %, при рабочих частотах, кГ ц | |||||||
| 0,100 | 0,120 | 1,0 | 10 | 30 | 100 | 300 | 1000 | ||
| LQ-2408-3 | 10000Гн | 0,03 | 0,03 | - | - | - | - | - | - |
| 1000 Гн | 0,03 | 0,03 | - | - | - | - | - | - | |
| 100 Гн | 0,03 | 0,03 | 0,02 | - | - | - | - | - | |
| 10 Гн | 0,03 | 0,03 | 0,02 | 0,1 | - | - | - | - | |
| 1 Гн | - | - | 0,02 | 0,1 | - | - | - | - | |
| LQ-2408-2 | 100 мГн | - | - | 0,03 | 0,06 | 0,06 | - | - | - |
| LQ-2408-2 | 50 мГн | - | - | 0,03 | 0,06 | 0,06 | - | - | - |
| LQ-2408-2 | 10 мГн | - | - | 0,03 | 0,06 | 0,06 | 0,1 | - | - |
| LQ-2408-2 | 5 мГн | - | - | 0,03 | 0,06 | 0,1 | 0,1 | - | - |
| LQ-2408-2 | 1 мГн | - | - | 0,03 | 0,06 | 0,1 | 0,1 | 0,1 | - |
| LQ-2408-2 | 500 мкГн | - | - | 0,03 | 0,06 | 0,1 | 0,1 | 0,1 | - |
| LQ-2408-2 | 100 мкГн | - | - | 0,03 | 0,06 | 0,1 | 0,1 | 0,1 | 0,1 |
| LQ-2408-2 | 50 мкГн | - | - | - | 0,2 | 0,2 | 0,2 | 0,2 | 0,2 |
| LQ-2408-2 | 10 мкГн | - | - | - | 0,2 | 0,2 | 0,2 | 0,2 | 0,2 |
| LQ-2408-2 | 5 мкГн | - | - | - | 0,5 | 0,2 | 0,2 | 0,2 | 0,2 |
| LQ-2408-2 | 1 мкГн | - | - | - | 0,5 | 0,2 | 0,2 | 0,2 | 0,2 |
Таблица 5 - Технические характеристики
| Наименование характеристики | Значение |
| Максимальная амплитуда переменного напряжения, подаваемого | |
| на контактные выводы, В, не более | 1 |
| Г абаритные размеры укладочного ящика: - полного набора LQ-2408, мм, не более | |
| - высота | 300 |
| - ширина | 500 |
| - длина | 600 |
| - неполного набора LQ-2408, мм, не более | |
| - высота | 200 |
| - ширина | 250 |
| - длина | 300 |
| Масса в укладочном ящике: | |
| - полного набора LQ-2408, кг, не более | 30 |
| - неполного набора LQ-2408, кг, не более | 6 |
| Габаритные размеры меры LQ-2408-2, мм, не более | |
| - высота | 145 |
| - диаметр | 85 |
| Габаритные размеры меры LQ-2408-3, мм, не более | |
| - высота | 110 |
| - диаметр | 120 |
| Масса одной меры, кг, не более | 1 |
| Нормальные условия применения: | |
| - температура окружающего воздуха, °С | от +19 до +21 |
| - относительная влажность воздуха, % | от 30 до 80 |
| - атмосферное давление, кПа | от 84 до 106,7 |
| Рабочие условия применения: | |
| - температура окружающего воздуха, °С | от +15 до +25 |
| - относительная влажность воздуха, при +25 °С, %, не более | 80 |
| - атмосферное давление, кПа | от 84 до 106,7 |
| Предельные условия транспортирования: | |
| - температура окружающего воздуха, °С | от -25 до +50 |
| - относительная влажность воздуха, при +25 °С, %, не более | 95 |
| - атмосферное давление, кПа | от 84,0 до 106,7 |
| Средний срок службы набора LQ-2408, лет | 10 |
| Средняя наработка на отказ набора LQ-2408, ч | 5000 |
наносится на верхнюю часть корпуса каждой меры из набора LQ-2408 наклейкой и на титульные листы паспорта и руководства по эксплуатации типографским способом.
приведена в таблицах 6 и 7.
Таблица 6 - Комплект поставки полного набора LQ-2408
| Наименование | Обозначение | Количество |
| Меры LQ-2408-2, в составе (номинальные значения): | - | 11 шт. |
| 1 мкГн | LQ-2408-2 | 1 шт. |
| 5 мкГн | LQ-2408-2 | 1 шт. |
| 10 мкГн | LQ-2408-2 | 1 шт. |
| 50 мкГн | LQ-2408-2 | 1 шт. |
| 100 мкГн | LQ-2408-2 | 1 шт. |
| 500 мкГн | LQ-2408-2 | 1 шт. |
| 1 мГн | LQ-2408-2 | 1 шт. |
| 5 мГн | LQ-2408-2 | 1 шт. |
| 10 мГн | LQ-2408-2 | 1 шт. |
| 50 мГн | LQ-2408-2 | 1 шт. |
| 100 мГн | LQ-2408-2 | 1 шт. |
| Мера LQ-2408-3 | LQ-2408-3 | 1 шт. |
| Укладочный ящик | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Паспорт | - | 1 экз. |
Таблица 7 - Комплект поставки неполного набора LQ-2408
| Наименование | Обозначение | Количество |
| Мера LQ-2408-3 | LQ-2408-3 | 1 шт. |
| Укладочный ящик | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Паспорт | - | 1 экз. |
приведены в разделе 2 «Использование по назначению» руководства по эксплуатации.
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
ГОСТ Р 8.732-2011 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений индуктивности»;
ГОСТ Р 8.868-2014 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений электрической добротности».
