Датчики деформации SJ-2X00, 89696-23

Назначение

Датчики деформации SJ-2X00 (далее - датчики) предназначены для измерений относительных деформаций растяжения и сжатия железобетонных и металлических конструкций.

Описание

Принцип действия датчиков основан на зависимости частоты резонансных колебаний струны от её осевой деформации.

Конструктивно датчики состоят из следующих основных компонентов: трубка из нержавеющей стали, измерительный блок, закреплённый по центру трубки, и анкерные блоки на концах датчиков.

Внутри трубки находится натянутая струна, прикреплённая к анкерным блокам на концах трубки. Изменение расстояния между анкерными блоками на концах датчиков приводит либо к увеличению, либо к уменьшению натяжения струны, что, в свою очередь, приводит к изменению ее резонансной частоты колебаний, считываемой электромагнитом, расположенным в измерительном блоке. Частота колебаний струны пропорциональна величине измеряемой деформации с учетом определенной постоянной. Выходной сигнал снимается с помощью измерительного усилителя (например, регистратора данных портативного VWANALYZER, рег. № в ФИФ ОЕИ 66170-16).

Датчики выполнены в трех модификациях, отличающихся внешним видом, габаритными размерами, массой и способом крепления. Модификации датчиков имеют обозначение SJ-2X00, где цифровой индекс X соответствует конкретной модификации (может принимать значения 0, 1, 2). Датчики модификации SJ-2000 приваривают к арматуре или механически фиксируют на бетон, датчики модификации SJ-2200 закладывают в бетон, датчики модификации SJ-2100 приваривают точечной сваркой.

Датчики оснащены термочувствительным элементом (термистор), позволяющим автоматически корректировать показания в зависимости от температуры окружающей среды.

Цветовое исполнение датчиков может меняться по требованию заказчика или по решению изготовителя.

Идентификация датчиков осуществляется визуальным осмотром самого датчика, на котором отображена информация о производителе, модификации и заводском номере, нанесенная методом окраски или этикетирования. Заводской номер имеет цифровое обозначение, состоящее из арабских цифр.

Пломбирование датчиков не предусмотрено, ограничение от несанкционированного доступа обеспечивается конструкцией датчика, которая является неразборной, а также герметичной заливкой измерительного блока эпоксидной смолой.

Нанесение знака поверки на датчики не предусмотрено.

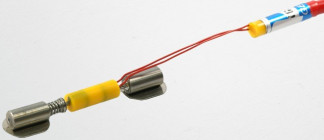

Общий вид датчиков приведён на рисунках 1 - 3.

Технические характеристики

Таблица 1 - Метрологические характеристики

Таблица 2 - Основные технические характеристики

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации методом печати. Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

Сведения о методах измерений

приведены в разделе 3 «Эксплуатация устройства» РЭ «Датчики деформации SJ-2X00. Руководство по эксплуатации».

Нормативные документы

SJ.22.00X.SP «Датчики деформации SJ-2X00. Стандарт предприятия», «Sungjin Geotec Co., Ltd.», Республика Корея.
