| Номер в госреестре | 89697-23 |
| Наименование СИ | Датчики линейных перемещений |
| Обозначение типа СИ | CMG |
| Изготовитель | Общество с ограниченной ответственностью "НТП "Горизонт-М" (ООО "НТП "Горизонт-М"), г. Москва |
| Год регистрации | 2023 |
| Срок свидетельства | 03.08.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики линейных перемещений CMG (далее - датчики) предназначены для измерений линейных перемещений системах мониторинга строительных конструкций, раскрытия трещин, деформационных швов и подвижек грунта.
Принцип действия датчиков заключается в преобразовании перемещения штока преобразователя в пропорциональный данному перемещению электрический сигнал. Датчики построены на основе потенциометрической схемы измерения.
Конструктивно датчик состоит из преобразователя перемещений. Датчики с цифровым выходным сигналом комплектуются электронным блоком, присоединяемым с помощью кабеля.
Преобразователь представляет собой переменный резистор, к которому приложено питающее напряжение, его входной величиной является линейное перемещение токосъемного контакта, а выходной величиной - электрический сигнал, снимаемый с этого контакта, изменяющийся по величине при изменении его положения.
Преобразователь перемещений может быть установлен на объект контроля без возможности демонтажа, при этом он дополнительно оснащается защитным кожухом, который перемещается вместе со штоком.
Электронный блок обработки данных обеспечивает прием электрических сигналов с датчика перемещения, и преобразование в цифровой сигнал с последующей передачей результатов измерений. Передача информации осуществляется в зависимости от исполнения датчика по проводному или беспроводному каналу передачи данных.
Датчики выпускаются в семи модификациях: 100, 250, 500, 1000, 1500, 2500, 3000, которые различаются между собой диапазоном измерений.
Каждая модификация выпускается в следующих исполнениях: CMG-01-XXX-Y, CMG-02-XXX-Y, CMG-D01 -XXX-Y, CMG-D21 -XXX-Y, CMG-D22-XXX-Y и CMG-D24-XXX-Y, где:
- ХХХ - модификация датчика линейных перемещений;
- Y - способ установки на объекте контроля: 1- демонтаж возможен, 0 - демонтаж не возможен. Исполнения различаются между собой типом выходного сигнала и способом установки.
Исполнения CMG-01-XXX-Y, CMG-02-XXX-Y имеют аналоговый выходной сигнал: (от -500 до +500) мВ/В и (от 4 до 20) мА соответственно.
Датчики исполнений CMG-D01 -XXX-Y, CMG-D21-XXX-Y, CMG-022-ХХХм и CMG-D24-XXX-Y обладают цифровым выходным сигналом и различаются между собой интерфейсом передачи данных.
Исполнения CMG-D01-XXX-Y и CMG-D21-XXX-Y имеют интерфейс передачи данных RS-485, исполнение CMG-D22-XXX-Y имеет беспроводной интерфейс передачи данных
LoRaWAN, исполнение CMG-D24-XXX-Y имеет беспроводной интерфейс передачи данных NB-IoT.
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится на корпуса преобразователя способом гравировки.
Нанесение знака поверки на средство измерений не предусмотрено.
Пломбирование датчиков не производится. В процессе эксплуатации, датчики не предусматривают внешних механических и электронных регулировок.

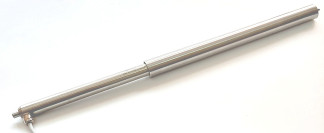

Общий вид датчиков и электронных блоков для датчиков с цифровым выходным сигналом приведён на рисунках 1 и 2.
Датчики линейных перемещений исполнений CMG-D01-XXX, CMG-D21-XXX, CMG-D22-XXX, CMG-D24-XXX имеют метрологически значимое встроенное программное обеспечение (далее - ВПО), осуществляющее обработку и передачу результатов измерений.
ВПО устанавливается на предприятии-изготовителе во время производственного цикла, доступ пользователя к ВПО отсутствует, и в процессе эксплуатации модификации не подлежит.
Конструкция датчиков исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию.
В соответствии с п. 4.5 рекомендации по метрологии Р 50.2.077-2014 уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - «высокий».
Для отображения результатов измерений применяется любое программное обеспечение (далее - ПО), работающее по протоколу АН-Д3 или ModBUS, например, Gorizont Server. Данное ПО не является метрологически значимым.
Идентификационные данные ВПО - отсутствуют.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений перемещений, мм для модификаций: - 100 - 250 - 500 - 1000 - 1500 - 2500 - 3000 | от -5 до +5 от -12,5 до +12,5 от -25 до +25 от -50 до +50 от -75 до +75 от -125 до +125 от -150 до +150 |
| Пределы основной допускаемой приведенной к диапазону измерений погрешности измерений при нормальных условиях*, % | ±0,1 |
| Пределы дополнительной приведённой к диапазону измерений погрешности измерений, вызванной изменением температуры окружающей среды относительно нормальных условий на 1 °С, % | ±0,002 |
| * температура окружающей среды от + 15 до + 25 °С | |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Напряжение питания от источника постоянного тока, В, для исполнений: - CMG-01-XXX-Y, CMG-02-XXX-Y, CMG-D01-XXX-Y, CMG-D21-XXX-Y - CMG-D22-XXX-Y, CMG-D24-XXX-Y | от 9,0 до 36,0 от 3,3 до 7,5 |
| Вид выходного сигнала, для моделей: - CMG-01-XXX-Y, CMG-02-XXX-Y - CMG-D01-XXX-Y, CMG-D21-XXX-Y, CMG-D22-XXX-Y, CMG-D24-XXX-Y | аналоговый цифровой |
| Диапазон выходного аналогового сигнала: - датчиков CMG-02-XXX-Y, мА - датчиков CMG-01-XXX-Y, мВ/В | от 4 до 20 от -500 до +500 |
| Коэффициент преобразования, мм/мА (мм/(мВ/В)) для модификаций: - 100 - 250 - 500 - 1000 - 1500 - 2500 - 3000 | 0,625 (0,010) 1,562 (0,025) 3,125 (0,050) 6,250 (0,100) 9,375 (0,150) 15,625 (0,250) 18,750 (0,300) |
| Г абаритные размеры датчика перемещений (Длина х Диаметр), мм, не более | (L* + 170)х30 |
| Габаритные размеры электронного блока (Ширина х Высота х Глубина), мм не более, для исполнений: - CMG-D01-XXX-Y - CMG-D21-XXX-Y --CMG-D22-XXX-Y, CMG-D24-XXX-Y | 98x55x35 98x64x35 160x80x55 |
| Масса, кг, не более, для исполнений: - CMG-01-XXX-Y, CMG-02-XXX-Y - CMG-D01-XXX-Y, CMG-D21-XXX-Y и CMG-D22-XXX-Y, CMG-D24-XXX-Y (без батарей) | 0,7 1,0 |
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающей среды, °С | от -50 до + 60 |
| * Т ».* ».* L - диапазон измерений перемещений | |
наносится типографским способом на титульный лист руководства по эксплуатации.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Датчики линейных перемещений CMG (модификация в зависимости от заказа) | CMG | 1 шт. |
| Паспорт | МПГТ.411618. 021ПС | 1 шт. |
| Руководство по эксплуатации | МПГТ.411618. 021РЭ | 1 экз. на партию |
| Транспортировочная упаковка | - | 1 шт. |
приведены разделах: 2 «Установка датчика»; 3 «Подключение датчиков перемещений CMG-01-XXX-Y, CMG-02-XXX-Y, CMG-D01-XXX-Y и CMG-D21-XXX-Y»; 4 «Настройка датчиков перемещений CMG-01-XXX-Y, CMG-D01-XXX-Y, CMG-D21-XXX-Y и проведение измерений с помощью программного обеспечение «НТП «Г оризонт»»; 5 «Настройка подключения датчика перемещения к стороннему программному обеспечению»; 6 «Подключение и выполнение измерений с помощью датчиков перемещений CMG-D22-XXX-Y и CMG-D24-XXX-Y» документа МПГТ.411618.021РЭ Датчики линейных перемещений CMG. Руководство по эксплуатации.
Государственная поверочная схема для средств измерений длины в диапазоне от 110"9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г.№ 2840;
МПГТ.411618.021ТУ Датчики линейных перемещений CMG. Технические условия.
