| Номер в госреестре | 89704-23 |
| Наименование СИ | Преобразователи линейных перемещений профильные |
| Обозначение типа СИ | TEC |
| Изготовитель | Hangzhou Zheda Jingyi Electromechanical Technology Corporation Limited (formerly Zhejiang University Jingyi), Китай |
| Год регистрации | 2023 |
| Срок свидетельства | 08.08.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи линейных перемещений профильные TEC (далее - преобразователи) предназначены для измерения линейных перемещений.
Принцип действия преобразователей основан на магнитострикционном эффекте. Измерительный элемент - волновод в виде трубки. Изготовлен из специального железоникелевого сплава. Внутри волновода по всей его длине проходит медный проводник. Короткий импульс тока возбуждения генерирует магнитное поле, которое вращается вокруг волновода. В измеряемой точке установлен постоянный магнит (далее - датчик положения), чьё магнитное поле направлено под прямым углом к магнитному полю волновода. В месте пересечения магнитных полей возникает магнитострикционный эффект, вызывающий эластичную деформацию волновода, порождающую механическую волну (далее волна), распространяющуюся в обе стороны волновода. Волна, достигающая одного конца волновода, подавляется, а на другом конце преобразуется в электрический сигнал. Время прохождения волны от точки ее возникновения до конца волновода прямо пропорционально расстоянию между постоянным магнитом (датчиком положения) и концом волновода.
Преобразователь закрепляется на неподвижную поверхность. При помощи разъема с кабелем преобразователь подключается к устройству съема информации. Датчик положения, задающий точку отсчета, вставляется либо в направляющую профиля преобразователя, либо крепится на контролируемый объект так, чтобы в процессе работы он перемещался вдоль профиля преобразователя. Для более удобного крепления датчика положения с шарнирной головкой к контролируемому объекту используется штанга.
Электрический сигнал поступает в устройство съема информации для дальнейшей ее обработки с помощью аналогового интерфейса. Электрическое соединение между преобразователем, источником питания и устройством съема информации выполняется с помощью кабеля, подключаемого посредством штекерных соединений.
Преобразователи изготавливаются для аналоговых интерфейсов по току.
Преобразователи выпускаются в следующих модификациях: HP и EP, отличающихся высотой профиля. Модификация HP имеет высоту профиля 38,5 мм. Модификация EP имеет высоту профиля 25 мм. Каждая модификация может иметь различные исполнения, отличающиеся характеристиками монтажных и присоединительных элементов и выходных сигналов.
Типовое обозначение модификаций и их исполнений имеет следующий вид HP-MXXXX-PP-00N0M-YY1K-SSR, где:
H - высота профиля: H - 38,5 мм; E - 25 мм;
P - профильный тип преобразователей линейных перемещений;
М - единица измерения метрическая;
XXXX - предел измерений перемещений: от 0025 до 5500 с шагом 1мм;
PP - тип магнита: V2 - магнит позиционный; V3 - квадратный магнит; V4 -трапецеидальный магнит;
00N0M - тип разъёма:
- 0080М - разъем М16 на 8 контактов;
- 0060М - разъем М16 на 6 контактов;
- 0050M - разъём М12 на 5 контактов;
- 0081M - разъём М12 на 8 контактов;
- кабельный выход с маркировкой (где ZZ - длинна кабеля в метрах) 01ZZ -полиуретановая оболочка (PUR), оранжевая, -20~90°С, свободные концы; 02ZZ - ПВХ оболочка, оранжевая, -20~105°С, свободные концы; 03ZZ - ВХ оболочка, оранжевая, -20~105°С, свободные концы; 04ZZ - 5-ти проводное подключение полиуретановая оболочка (PUR), черная, -40~85°С;
YY - выходной сигнал:
- А0 - (20...4) мА;
- А1 - (4.20) мА;
- А2 - (20.0) мА;
- А3 - (0.20) мА;
1 - один магнит (датчик положения);
K - отображаемое значение при уходе магнита за пределы измеряемой зоны:
- A - остается значение за пределы измеряемой зоны;
- В - минимальное значение;
- С -максимальное значение;
SS - мертвая зона по краям профиля; B1 - мертвая зона по краям профиля 72,5 мм и 72,5 мм; D2 - мертвая зона по краям профиля 73 мм и 73 мм;
R - изготовлено для России.
Заводской номер преобразователя, в виде цифрового обозначения, состоящего из арабских цифр, наносится типографским способом на расположенную на корпусе маркировочную наклейку.
Нанесение знака поверки на средство измерений не предусмотрено.
Пломбирование приборов не производится. В процессе эксплуатации, приборы не предусматривают внешних механических регулировок.
Общий вид приборов приведён на рисунке 1.
!*** бвСоСоЙЬ HP.MM00.V4.00MM.A11C. 02* I ' 2 Gy оУрЖ 4“20*пА 15В« ™
Sn:22102419011

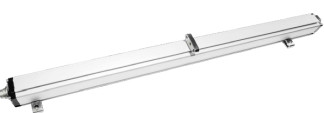

Рисунок 1 - Общий вид преобразователей линейных перемещений профильных TEC
модификаций: а) HP; б) EP
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | |
| Модификация | HP | EP |
| Диапазон измерений *, мм | от 0 до 5500 | от 0 до 2500 |
| Пределы допускаемой приведенной к диапазону измерений погрешности измерений, % | ±0,02 | ±0,03 |
| Коэффициент преобразования, мм/мА | „ ^изм. _ А — А ^в.п.и. ^н.п.и. | |
| * Верхний предел измерений определяется заказом потребителя. Фактическое значение приведено в паспорте средства измерений Du3M.. - диапазон измерений преобразователя Ав.п.и. - верхний предел диапазона выходного сигнала Ан.п.и. - нижний предел диапазона выходного сигнала | ||
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Г абаритные размеры (ДлинахШиринахВысота), мм, не более | (L+150)x68x39 |
| Масса, кг, не более | 1 |
| Напряжение питания от источника постоянного тока, В | 24,0±4,8 |
| Диапазон выходного сигнала, мА, исполнений: - А0 - А1 - А2 - А3 | от 20 до 4 от 4 до 20 от 20 до 0 от 0 до 20 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более | от -40 до +85 90, без конденсации |
| Где L - диапазон измерений | |
наносится типографским способом на титульный лист паспорта.
Таблица 3 - Комплектность приборов
| Наименование | Обозначение | Количество |
| Преобразователь линейных перемещений профильный (модификация в соответствии с заказом) | TEC | 1 шт. |
| Кабель соединительный | - | 1 шт. |
| Монтажный комплект | - | 1 шт. |
| Паспорт | - | 1 экз. |
приведены в разделе «ПРИНЦИП РАБОТЫ» документа «Преобразователи линейных перемещений профильные TEC. Паспорт».
Государственная поверочная схема для средств измерений длины в диапазоне от Г10'9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840;
Стандарт предприятия Hangzhou Zheda Jingyi Electromechanical Technology Corporation Limited (formerly Zhejiang University Jingyi), Китай.
| Зарегистрировано поверок | 51 |
| Поверителей | 1 |
| Актуальность данных | 27.09.2024 |
