| Номер в госреестре | 89706-23 |
| Наименование СИ | Анализаторы общего органического углерода |
| Обозначение типа СИ | МТ Measurement TOC |
| Изготовитель | Акционерное общество "Меттлер-Толедо Восток" (АО "Меттлер-Толедо Восток"), г. Москва; производственная площадка Шанхай Меташ Инструментс Ко.,Лтд., Китай |
| Год регистрации | 2023 |
| Срок свидетельства | 08.08.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы общего органического углерода MT Measurement TOC (далее-анализаторы) предназначены для непрерывных, автономных или автоматических измерений массовой концентрации общего органического углерода (ООУ), удельной электрической проводимости (УЭП) и температуры воды.
Принцип действия анализаторов основан на ультрафиолетовом фотохимическом окислении органических примесей, находящихся в анализируемой воде, поступившей в аналитическую ячейку анализатора. В результате окисления образуется диоксид углерода (СО2), образующий угольную кислоту при реакции с водой. Кондуктометрические ячейки анализатора измеряют удельную электрическую проводимость воды до и после окисления её органических примесей. Электронный блок анализатора преобразует измерительные данные в единицы массовой концентрации общего неорганического углерода и массовой концентрации общего углерода. Массовая концентрация общего органического углерода определяется как разность значений массовых концентраций общего углерода и общего неорганического углерода. В анализаторах предусмотрена автоматическая термокомпенсация.
Анализатор представляет собой стационарный прибор с сенсорным дисплеем на передней панели. На боковых панелях анализатора расположены входные и выходные штуцера для подключения системы забора воды, вентиляционные отверстия, разъемы для подключения электрического питания, тумблер включения и выключения анализатора, USB разъемы.
Анализаторы выпускаются в четырех моделях: ТОС-1500, ТОС-1530, ТОС-1550 и ТОС-1700. Модели анализаторов отличаются измеряемыми параметрами, способом подачи пробы и наличием выходов для регистрации результатов измерений.

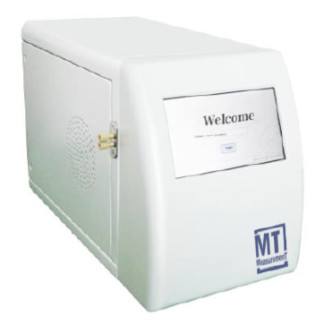

Общий вид анализаторов приведен на рисунках 1а-1г.
Заводской номер анализатора, состоящий из десяти арабских цифр, наносится типографским методом на клеевую этикетку, расположенную на боковой панели анализатора.
Нанесение знака поверки на анализатор не предусмотрено.
Пломбирование анализаторов не предусмотрено.
Рисунок 1б — Общий вид анализатора модели ТОС-1700
Место нанесения знака утверждения типа
Рисунок 1в — Общий вид анализатора Рисунок 1г — Общий вид анализатора
модели ТОС-1530 модели ТОС-1550
поверхности анализатора модели ТОС-1530
заводского номера анализатора модели с указанием места нанесения заводского ТОС 1530
номера
К данному типу средств измерений относятся анализаторы, выпускаемые под товарным знаком «MT Measurement».
Анализаторы имеют встроенное программное обеспечение, выполняющее функции сбора, передачи, хранения, обработки и визуализации измерительной информации.
Изготовителем не предусмотрена визуализация идентификационных данных ПО. Конструкция анализаторов исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию.
Защита ПО от преднамеренных и непреднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.
Влияние программного обеспечения на метрологические характеристики анализаторов учтено при нормировании метрологических характеристик.
Таблица 1 - Идентификационные данные (признаки) метрологически значимой части ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | - |
| Номер версии (идентификационный номер) ПО | - |
| Цифровой идентификатор программного обеспечения | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | ||
| T0C-1500 | T0C-1530 T0C-1550 | T0C-1700 | |
| Диапазон показаний массовой концентрации общего органического углерода, мкг/ дм3 | от 0,05 до 2000 | ||
| Диапазон измерений массовой концентрации общего органического углерода, мкг/ дм3 | от 0,5 до 50 включ. св. 50 до 1500 | ||
| Пределы допускаемой приведенной (к верхней границе диапазона измерений) погрешности измерений массовой концентрации общего органического углерода в диапазоне от 0,5 до 50 мкг/дм3 включ., % | ±10 | ||
| Пределы допускаемой относительной погрешности измерений массовой концентрации общего органического углерода в диапазоне измерений св. 50 до 1500 мкг/дм3, % | ±10 | ||
| Диапазон показаний температуры, °С | от -40 до +200 | ||
| Диапазон измерений температуры, °С | от 0 до + 95 | ||
| Диапазон измерений УЭП, мкСм/см | - | от 0,055 до 8 | - |
| Наименование характеристики | Значение | ||
| T0C-1500 | T0C-1530 T0C-1550 | T0C-1700 | |
| Пределы допускаемой относительной погрешности измерений УЭП, % | - | ±2 | - |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С | ±2 | ||
| Условия окружающей среды (нормальные условия): - температура окружающего воздуха, °С: - относительная влажность воздуха, % - атмосферное давление, кПа: | от +15 до +25 от 30 до 80 от 84 до 106 | ||
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение | |||
| T0C-1500 | T0C-1530 | T0C-1550 | T0C-1700 | |
| Электропитание: | ||||
| - напряжение, В | от 110 до 240 | от 198 до 242 | ||
| - частота, Г ц | от 50 до 60 | от 49 до 51 | ||
| - потребляемая мощность, В-А, не более | 100 | |||
| Габаритные размеры, мм, не более: | ||||
| - длина | 450 | 300 | 400 | 450 |
| - ширина | 220 | 210 | 240 | 220 |
| - высота | 300 | 250 | 310 | 300 |
| Масса, кг, не более | 12,5 | 8,5 | 12 | 12,5 |
| Условия эксплуатации: | ||||
| -диапазон температур окружающей среды, °С | от +15 до +25 | |||
| - диапазон относительной влажности, % | от 30 до 80 | |||
| - диапазон атмосферного давления, кПа | от 84 до 106 | |||
| Наименование характеристики | Значение |
| T0C-1500 T0C-1530 T0C-1550 T0C-1700 | |
| Диапазон температур анализируемой среды, °С | от +20 до +30 |
| Вероятность безотказной работы за 50000 ч, не менее | 0,95 |
| Средний срок службы, лет | 10 |
| Наработка до отказа, ч, не менее | 50000 |
наносится на титульный лист руководства по эксплуатации методом компьютерной графики и на боковую поверхность корпуса анализатора в виде наклейки.
Таблица 4 - Комплектность анализатора
| Наименование | Обозначение | Количество |
| Анализатор общего органического углерода | MT Measurement TOC | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Набор принадлежностей | - | 1 компл. |
приведены в п. 3 «Порядок работы с прибором» документа «Анализаторы общего органического углерода MT Measurement TOC. Руководство по эксплуатации».
Государственная поверочная схема для средств измерений удельной электрической проводимости жидкостей, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2771;
Г осударственная поверочная схема для средств измерений температуры, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г. № 3253;
Г осударственная поверочная схема для средств измерений содержания неорганических компонентов в жидких и твердых веществах и материалах, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 27 декабря 2019 г.
№ 3396;
ТУ28.29.31-008-45862615-2022 Анализаторы общего органического углерода MT Measurement TOC. Технические условия.
