| Номер в госреестре | 89708-23 |
| Наименование СИ | Машина координатно-измерительная |
| Обозначение типа СИ | GLOBAL B IMAGE 070707 |
| Изготовитель | Brown & Sharpe DEA S.p.A., Италия |
| Год регистрации | 2023 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Машина координатно-измерительная GLOBAL B IMAGE 070707 (далее - КИМ) предназначена для измерений геометрических размеров деталей сложной формы.
Принцип действия КИМ основан на считывании с измерительных шкал, при помощи дифракционных оптических энкодеров, значений измеряемой длины, соответствующей интервалу перемещений датчиков по осям X, Y, Z, образующих декартову систему координат.
При проведении измерений определяются координаты отдельных или множества точек на измеряемой поверхности в пределах диапазона измерений КИМ. Между любыми из определённых точек, или построенных на их основании поверхностей, можно провести линейные измерения и последующий расчёт угловых размеров, отклонений размера, формы и расположения деталей в соответствующей системе координат.
Конструктивно КИМ является машиной портального типа с неподвижным измерительным столом и подвижным порталом.
КИМ состоит из станины с установленным отдельно блоком контроллеров, гранитного измерительного стола с направляющими для перемещения измерительных кареток, портала, гранитной пиноли, встроенных измерительных шкал, персонального компьютера. Перемещение КИМ по осям осуществляется на пневматических подшипниках.
КИМ оснащена измерительной головкой PH10MQ. Измерения производятся в ручном и автоматическом режимах. Ручной режим управления КИМ осуществляется с клавиатуры персонального компьютера или при помощи пульта управления, переключающегося на замедленный ход. Автоматический режим реализуется через программное обеспечение, установленное на персональный компьютер, по заранее составленному алгоритму.
Станина КИМ имеет антивибрационные регулируемые опоры для установки по
уровню.
Верхняя поверхность измерительного стола содержит резьбовые вставки для фиксации измеряемой детали.
К данному описанию типа относится машина координатно-измерительная GLOBAL B IMAGE 070707, зав. № GL0B000236.
Заводской номер в виде буквенно-цифрового обозначения, состоящего из букв латинского алфавита и арабских цифр, нанесён типографским способом на идентификационной табличке, расположенной на задней части измерительного стола.
Пломбировка КИМ от несанкционированного доступа не осуществляется.
Нанесение знака поверки на средство измерений не предусмотрено.

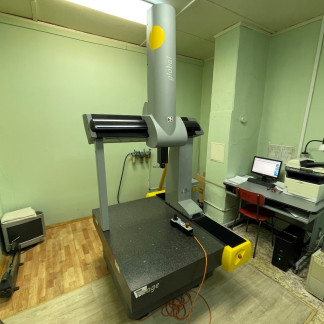

Общий вид машины координатно-измерительной приведен на рисунке 1.
Координатно-измерительная машина работает под управлением метрологически значимого программного обеспечения (далее - ПО), устанавливаемого на внешнем персональном компьютере. ПО предназначено для управления КИМ, сбора, отображения, обработки, регистрации, передачи данных.
Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014. Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | PC-DMIS CAD ++ 3.5 |
| Номер версии (идентификационный номер) ПО | не ниже 3.5 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений, мм: - ось X | от 0 до 700 |
| - ось Y | от 0 до 700 |
| - ось Z | от 0 до 700 |
| Пределы допускаемой абсолютной объёмной погрешности измерений, мкм | ±(1,9+3,0L/1000) |
| где L - измеряемая длина в мм |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: | |
| - напряжение переменного тока, В | от 115 до 230 |
| - частота переменного тока, Г ц | от 50 до 60 |
| Рабочие условия эксплуатации: | |
| - температура окружающей среды, °С | от +18 до +22 |
| - относительная влажность воздуха, %, не более | 85 |
| Габаритные размеры, мм, не более: | |
| - ширина | 1250 |
| - длина | 1910 |
| - высота | 2696 |
| Масса, кг, не более | 1100 |
наносится в виде наклейки на заднюю поверхность гранитного измерительного стола и типографским способом на титульный лист руководства по эксплуатации.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Машина координатно-измерительная | GLOBAL B IMAGE 070707 | 1 шт. |
| Персональный компьютер с установленным ПО | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
приведены в разделе 2 «Порядок работы» документа «Машина координатно-измерительная GLOBAL B IMAGE 070707. Руководство по эксплуатации.»
Г осударственная поверочная схема для средств измерений геометрических параметров поверхностей сложной формы, в том числе эвольвентных поверхностей и угла наклона линии зуба, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 6 апреля 2021 г. № 472.
| Зарегистрировано поверок | 1 |
| Поверителей | 1 |
| Актуальность данных | 17.09.2024 |
