| Номер в госреестре | 89714-23 |
| Наименование СИ | Масс-спектрометр с индуктивно связанной плазмой |
| Обозначение типа СИ | EXPEC TECHNOLOGY SUPEC 7000 |
| Изготовитель | "Hangzhou Puyu Technology Development Co., Ltd.", КНР |
| Год регистрации | 2023 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Масс-спектрометр с индуктивно связанной плазмой EXPEC TECHNOLOGY SUPEC 7000 (далее - масс-спектрометр) предназначен для измерений содержания элементов и их изотопов в различных объектах.
Принцип действия масс-спектрометра основан на определении отношения массы к заряду ионов, образующихся при ионизации атомов пробы в высокочастотной аргоновой индуктивно-связанной плазме.
В состав масс-спектрометра входят:
- система ввода пробы, состоящая из перистальтического насоса и распылительной
камеры;
- блок плазменной горелки;
- система для отбора ионов из плазмы и их транспорта в высоковакуумную часть масс-спектрометра;
- система ионной оптики;
- квадрупольный масс-фильтр;
- детектор ионов.
Исследуемый образец с помощью перистальтического насоса подается в распылитель и затем в виде аэрозоля переносится потоком аргона в плазму. Под действием высокой температуры вещества, содержащиеся в образце, испаряются, распадаются на атомы и ионизируются. Ионы проходят через систему ионной оптики, основной функцией которой является фокусировка ионов и придание им оптимальной кинетической энергии для разделения по отношению массы к заряду в квадрупольном масс-фильтре. В состав ионной оптики спектрометра входит гексапольная соударительная ячейка, которая используется для подавления сигналов мешающих ионов.
Регистрация интенсивности ионного потока осуществляется с помощью вторичного электронного умножителя, который может работать как в режиме счета импульсов, так и в аналоговом режиме, что обеспечивает динамический диапазон более 9 порядков величины.
Масс-спектрометр управляется при помощи внешнего персонального компьютера с установленным программным обеспечением Element V.
К данному типу относится масс-спектрометр с индуктивно связанной плазмой EXPEC TECHNOLOGY SUPEC 7000, зав. № 230P2280001.
Заводской номер масс-спектрометра в виде буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится ударным способом на табличку на задней панели корпуса масс-спектрометра.
Общий вид масс-спектрометра представлен на рисунке 1. Общий вид информационной таблички (шильдика) представлен на рисунке 2.
Пломбирование масс-спектрометра не предусмотрено. Нанесение знака поверки на средство измерений не предусмотрено.

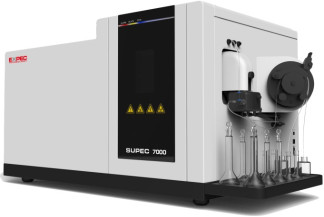

Рисунок 1- Общий вид масс-спектрометра Рисунок 2 - Общий вид информационной
с индуктивно связанной плазмой таблички (шильдика)
EXPEC TECHNOLOGY SUPEC 7000
Программное обеспечение Element V предназначено для настройки параметров измерений и проверки рабочего состояния прибора, сбора, обработки и хранения информации, расчёта содержания элементов, создания методов измерений, выдачи результатов измерений в форме отчетов.
Несанкционированный доступ к программному обеспечению исключён посредством защиты учетной записи пользователя паролем.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Element V |
| Номер версии (идентификационный номер) ПО, не ниже | 2.3 |
| Цифровой идентификатор ПО | - |
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-
2014.
Влияние программного обеспечения средства измерений учтено при нормировании метрологических характеристик.
плазмой EXPEC TECHNOLOGY SUPEC 7000
Таблица 2 - Метрологические характеристики масс-спектрометра с индуктивно связанной
| Наименование характеристики | Значение |
| Диапазон массовых чисел, а.е.м. | от 5 до 260 вкл. |
| Разрешающая способность в стандартном режиме на уровне 10 % высоты пика, а.е.м., не более | 0,95 |
| Чувствительность, (имп/с)/(мг/дм3), не менее - 7Li | 10106 |
| - 59Co | 30106 |
| - 138Ва | 80106 |
| - 209Bi | 80106 |
| Уровень фонового сигнала, имп/с, на массе 5 а.е.м., не более | 5 |
| Предел допускаемого относительного среднего квадратичного отклонения (СКО) выходного сигнала, %, не более | 2,5 |
Таблица 3 - Основные технические характеристики масс-спектрометра с индуктивно связанной
плазмой EXPEC TECHNOLOGY SUPEC 7000
| Наименование характеристики | Значение |
| Параметры электрического питания: | |
| - напряжение переменного тока, В | 220±22 |
| - частота переменного тока, Г ц | 50±1 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от +10 до +30 |
| - относительная влажность (при температуре 25 °С), % | от 20 до 80 |
| - атмосферное давление, кПа | от 84,0 до 106,7 |
| Потребляемая мощность, ВА, не более | 3500 |
| Г абаритные размеры средства измерений, мм, не более | |
| - высота | 559 |
| - ширина | 602 |
| - длина | 980 |
| Масса, кг, не более | 165 |
наносится на титульный лист руководства по эксплуатации методом компьютерной графики. Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Масс-спектрометр с индуктивно связанной плазмой | EXPEC TECHNOLOGY SUPEC 7000 | 1 шт. |
| Автосамплер | - | 1 шт. |
| Система интеллектуального разбавления проб | EXPEC 730 | 1 шт. |
| Форвакуумный насос | - | 1 шт. |
| Холодильник-рециркулятор | - | 1 шт. |
| Наименование | Обозначение | Количество |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | - | 1 экз. |
Применение средства измерений в сфере государственного регулирования обеспечения единства измерений осуществляется в соответствии с аттестованными методиками (методами) измерений.
Техническая документация фирмы «Hangzhou Puyu Technology Development Co., Ltd.»,
КНР.
| Зарегистрировано поверок | 1 |
| Поверителей | 1 |
| Актуальность данных | 17.09.2024 |
