| Номер в госреестре | 89718-23 |
| Наименование СИ | Мерники металлические технические 1-го класса вертикальные |
| Обозначение типа СИ | МТВ-1 |
| Изготовитель | "Тульский опытно-экспериментальный завод", г. Тула (изготовлены в 1972 г.) |
| Год регистрации | 2023 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Мерники металлические технические 1-го класса вертикальные МТВ-1 (далее -мерники) предназначены для измерения объёмного количества жидкости (спирта или водноспиртовых растворов) методом слива и налива.
Принцип работы мерников основан на измерении объёма жидкости методом слива или
налива.
Мерники изготовлены из коррозионно-стойких материалов, не взаимодействующих с рабочей средой. Конструкция мерников обеспечивает достаточную жесткость, прочность и вместимость при длительной эксплуатации.
Конструктивно, мерники представляют собой вертикальный сварной сосуд цилиндрической формы с коническим днищем и верхней крышкой. В крышке имеется люк для обслуживания мерника. На корпусе мерника расположены пробно-спускные краны служащие для отбора проб. В мернике имеется патрубок для донного налива, а также переливной узел для аварийного перелива жидкости, который осуществляется через патрубок полного слива. Для измерения объёма, наблюдения за уровнем жидкости и контроля в мерниках предусмотрены смотровые окна. Заполнение мерника жидкостью до необходимого объёма производится через трубу для донного налива.
Мерник устанавливается на опорах и с помощью домкратов по ампуле уровня устанавливается в вертикальное положение. К мерникам данного типа относятся мерники металлические технические 1-го класса вертикальные МТВ-1 с зав.№№ 4, 5, 6, 9, 10, 11, 31.
Заводской номер наносится на маркировочную табличку, прикрепленную к корпусу мерника, методом гравировки, что обеспечивает возможность прочтения и сохранность указанной информации в процессе эксплуатации мерника.
Мерники пломбируют с нанесением знака поверки. Пломбы со знаком поверки наносятся на смотровые окна, крышку и фланцы каждого мерника.

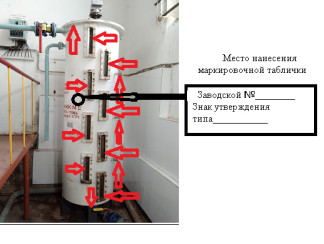

Общий вид мерников представлен на рисунках 1, 3, 5, 7, 9, 11, 13.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунках 2, 4, 6, 8, 10, 12, 14.
Метрологические и технические характеристики мерников МТВ-1, зав.№№ 4, 5, 6, 9, 10, 11, 31 приведены в таблицах 1 и 2.
Таблица 1 - Метрологические характеристики мерников МТВ-1
| Наименование характеристики | Значение |
| Номинальная вместимость, дм3 | 700,00 |
| Пределы допускаемой относительной погрешности при температуре 20 °С, от номинального значения полной вместимости, % | ±0,2 |
Таблица 2 - Технические характеристики мерников МТВ-1
| Наименование характеристики | Значение |
| Г абаритные размеры (Диаметр х Высота), мм, не более | |
| - для МТВ-1, зав.№ 4 | 600 х 2570 |
| - для МТВ-1, зав.№ 5 | 600 х 2450 |
| - для МТВ-1, зав.№ 6 | 600 х 2590 |
| - для МТВ-1, зав.№ 9 | 650 х 2870 |
| - для МТВ-1, зав.№ 10 | 650х2880 |
| - для МТВ-1, зав.№ 11 | 650 х 2600 |
| - для МТВ-1, зав.№ 31 | 600 х 2880 |
| Условия эксплуатации: | |
| - температура окружающего воздуха, °С | от +5 до +30 |
| - относительная влажность, % | от 30 до 80 |
| - атмосферное давление, кПа | от 84 до 106 |
наносится на маркировочную табличку, прикрепленную к корпусу мерника, и на паспорт. Способ нанесения знака на табличку - гравировка, на титульный лист паспорта - типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Мерник металлический технический 1-го класса вертикальный, зав.№ 4 | МТВ-1 | 1 шт. |
| Мерник металлический технический 1-го класса вертикальный, зав.№ 5 | МТВ-1 | 1 шт. |
| Мерник металлический технический 1-го класса вертикальный, зав.№ 6 | МТВ-1 | 1 шт. |
| Мерник металлический технический 1-го класса вертикальный, зав.№ 9 | МТВ-1 | 1 шт. |
| Мерник металлический технический 1-го класса вертикальный, зав.№ 10 | МТВ-1 | 1 шт. |
| Мерник металлический технический 1-го класса вертикальный, зав.№ 11 | МТВ-1 | 1 шт. |
| Наименование | Обозначение | Количество |
| Мерник металлический технический 1-го класса вертикальный, зав.№ 31 | МТВ-1 | 1 шт. |
| Паспорт | 4 ПС | 1 шт. |
| Паспорт | 5 ПС | 1 шт. |
| Паспорт | 6 ПС | 1 шт. |
| Паспорт | 9 ПС | 1 шт. |
| Паспорт | 10 ПС | 1 шт. |
| Паспорт | 11 ПС | 1 шт. |
| Паспорт | 31 ПС | 1 шт. |
приведены в разделе 3 «Порядок работы» паспорта 4 ПС, 5 ПС, 6 ПС, 9 ПС, 10 ПС, 11 ПС, 31 ПС.
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Г осударственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
