| Номер в госреестре | 89719-23 |
| Наименование СИ | Тестеры оптические |
| Обозначение типа СИ | ОТ-3-2 |
| Изготовитель | Закрытое акционерное общество "Институт информационных технологий" (ЗАО "Институт информационных технологий"), Республика Беларусь |
| Год регистрации | 2023 |
| Срок свидетельства | 08.08.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Тестеры оптические ОТ-3-2 (далее - тестеры ОТ-3-2) предназначены для воспроизведения, хранения и передачи единиц средней мощности и ослабления оптического излучения для волоконно-оптических систем связи и передачи информации (ВОСП) для поверки и калибровки измерителей оптической мощности, источников оптического излучения, аттенюаторов, оптических тестеров; измерений оптической мощности и ослабления в оптических волокнах (ОВ) и оптических компонентах, генерации постоянного оптического излучения на фиксированных длинах волн.
Принцип действия тестера ОТ-3-2 основан на генерировании стабилизированного оптического излучения с помощью лазерных диодов с фиксированными длинами волн и измерении оптической мощности высокоточным оптоэлектронным преобразователем.
Тестер ОТ-3-2 состоит из блока источников излучения и оптоэлектронного преобразователя (ОЭП) SPM-2 и/или SPM-3. В блоке источников излучения расположены:
- источники оптического излучения, предназначенные для формирования стабильных регулируемых уровней оптической мощности;
- процессорный модуль, предназначенный для управления работой тестера ОТ-3-2, первичной обработки результатов измерений и связи с персональным компьютером (ПК);
- оптический аттенюатор, предназначенный для ослабления мощности оптического излучения на требуемую величину;
- преобразователь напряжения, который вырабатывает требуемые напряжения для питания других блоков тестера ОТ-3-2.
В тестеры ОТ-3-2 устанавливается от 3 до 8 источников излучения с выбранными длинами волн в соответствии с заказом.
Для генерации постоянного оптического излучения в тестере ОТ-3-2 используются лазерные диоды (ЛД). Излучение источника с длиной волны 850 нм выводится через многомодовое ОВ, излучение остальных источников - через одномодовое ОВ. Выходная мощность и температура ЛД стабилизируются с помощью соответствующих схем. Источники излучения имеют разъемы, выбранные в соответствии с заказом. Мощность излучения ЛД регулируется током накачки, который может изменяться процессором по командам с ПК.
Измерение оптической мощности в тестере ОТ-3-2 осуществляется с помощью ОЭП SPM-2 и SPM-3. В качестве фотоэлектрического преобразователя используется InGaAs pin-фотодиод, установленный в ОЭП. Ток фотодиода усиливается и преобразуется в цифровую форму схемой ОЭП. Полученный цифровой сигнал передается в блок источников излучения, обрабатывается там, и измеренное значение оптической мощности выводится на экран ПК.
ОЭП SPM-2 и SPM-3 отличаются спектральным и динамическим диапазонами измерений. SPM-2 имеет расширенный до 600 нм спектральный диапазон, а SPM-3 предназначен для измерений интенсивного излучения мощностью до 0,5 Вт.
Управление работой тестера ОТ-3-2 осуществляется с помощью ПК, подключаемого к блоку источников излучения. Связь с ПК осуществляется через порт USB с помощью интерфейсного кабеля, поставляемого в комплекте с тестером ОТ-3-2.
Конструктивно блоки тестера ОТ-3-2 выполнены в прямоугольных металлических корпусах настольно-переносного типа. Тестеры ОТ-3-2 изготавливаются в модификациях, обозначаемых следующим образом: ОТ-З-2/X-Y-Z, где X - количество источников излучения (лазерных диодов), в соответствии с таблицей 1, Y - оптоэлектронный преобразователь (1-SPM-2 и SPM-3, 2 - SPM-2, 3 - SPM-3), Z - наличие встроенного оптического аттенюатора (1
- есть, 0 - нет).
Таблица 1 - Значения параметра Х в обозначении модификации тестера ОТ-3-2
| № | Значение параметра X | Количество источников излучения | Номинальные значения длин волн источников излучения, нм |
| 1 | 3 | 3 | 850, 1310, 1550 |
| 2 | 4 | 4 | 1310, 1490, 1550, 1625 |
| 3 | 5 | 5 | 850, 1310, 1490, 1550, 1625 |
| 4 | 6 | 6 | 650, 850, 1310, 1490, 1550, 1625 |
| 5 | 8 | 8 | 650, 850, 1300, 1310, 1490, 1550, 1625, 1650 |
| 6 | 3с1) | 3 | Выбираются при заказе из набора 650, 850, 1300, 1310, 1490, 1550, 1577, 1625, 1650 нм, CWDM2), 3) |
| 7 | 4с | 4 | |
| 8 | 5с | 5 | |
| 9 | 6с | 6 | |
| 10 | 7с | 7 | |
| 11 | 8с | 8 | |
| Примечания: 1) Буква «с» присутствует в значении параметра X в обозначении модификации тестера ОТ-3-2, если длина волны хотя бы одного источника излучения отличается от длин волн, указанных в строках 1-5; 2) Номинальные значения длин волн источников CWDM, нм: 1271, 1291, 1311, 1331, 1351, 1371, 1391, 1411, 1431, 1451, 1471, 1491, 1511, 1531, 1551, 1571, 1591, 1611; 3) Возможна установка лазеров с другими длинами волн излучения в пределах рабочего спектрального диапазона. | |||
На передней панели блока источников излучения расположены: выключатель питания, оптические розетки выходов источников излучения, оптические розетки аттенюатора, два разъема USB-A для подключения ОЭП, индикаторные светодиоды питания и включения источников излучения. На передней панели ОЭП находится оптический разъем измерителя мощности.

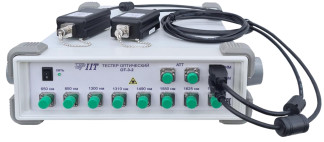

Общий вид тестера ОТ-3-2 с обозначением места нанесения знака утверждения типа представлен на рисунке 1. Внешний вид ОЭП SPM-2 и SPM-3 представлен на рисунке 2.
Нанесение знака поверки на корпус тестеров ОТ-3-2 не предусмотрено.
На задней панели блока источников излучения установлены разъемы для подключения блока питания и для соединения с ПК. На задней панели ОЭП находится разъем USB-B для соединения с блоком источников излучения.
Для защиты от несанкционированного доступа к элементам схемы корпус тестера ОТ-3-2 пломбируется. Пломбой закрывается левый винт крепления задней панели блока источников излучения. На нижнюю и боковые панели ОЭП наклеиваются две гарантийные наклейки. Схема пломбирования показана на рисунке 3.
Заводской номер, однозначно идентифицирующий экземпляр средства измерений, в виде обозначения, представляющего собой последовательность цифр, располагается на задней панели блока источников излучения, номер выполнен печатным способом, место нанесения указано на рисунке 3. Заводской номер ОЭП указывается в паспорте средства измерений печатным способом, в виде обозначения, представляющего собой последовательность цифр.
Место нанесения заводского номера
/
Программное обеспечение (далее по тексту - ПО) предназначено для управления работой тестера ОТ-3-2. ПО разделено на две части. Метрологически значимая часть ПО прошита в памяти процессора блока источников излучения и процессора ОЭП. Интерфейсная часть ПО запускается на ПК и служит для обработки, отображения и сохранения результатов измерений.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 2 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ot-3-2 |
| Номер версии (идентификационный номер) ПО | 5.8.0.0 и выше |
| Цифровой идентификатор ПО | - |
Таблица 3 - Метрологические характеристики
| Наименование характеристики | Значение |
| Длины волн источников излучения, нм1) | 650±10, 850±10, 1300±5, 1310±5, 1490±5, 1550±5, 1577±5, 1625±5, 1650±5 |
| Максимальная мощность непрерывного оптического излучения на выходе источников излучения для длин волн, мВт, не менее: | |
| - 650, 850, 1300 нм | 2 |
| - 1310, 1550 нм | 10 |
| - 1490, 1625 нм | 6 |
| - 1650 нм | 5 |
| - 1577 нм | 1 |
| Нестабильность уровня оптической мощности источников излучения за 15 минут, дБ, не более: | |
| - 650 нм | 0,1 |
| - 850 нм | 0,02 |
| - 1300, 1310, 1490, 1550, 1625, 1650 нм | 0,005 |
| - 1577 нм | 0,01 |
| Рабочий спектральный диапазон измерений оптической мощности, нм | |
| с ОЭП SPM-2 | от 600 до 1700 |
| с ОЭП SPM-3 | от 750 до 1700 |
| Диапазон измерений оптической мощности, Вт: с ОЭП SРМ-2 | |
| - в диапазоне длин волн от 600 до 750 нм включ. | от 1 • 10-6 до 1 • 10-2 |
| - в диапазоне длин волн св. 750 до 1100 нм включ. | от 1 • 10-9 до 2-10-3 |
| - в диапазоне длин волн св. 1100 до 1670 нм включ. | от 1 10-11 до 1 10-2 |
| - в диапазоне длин волн св. 1670 до 1700 нм | от 1 • 10-9 до 1 • 10-2 |
| Наименование характеристики | Значение |
| Диапазон измерений оптической мощности, Вт: | |
| с ОЭП SPM-3 | |
| - в диапазоне длин волн от 750 до 1100 нм включ. | от 1 • 10-7 до 2-10-3 |
| - в диапазоне длин волн св. 1100 до 1670 нм включ. | от 1 • 10-8 до 0,5 |
| - в диапазоне длин волн св. 1670 до 1700 нм | от 110-7 до 0,5 |
| Пределы допускаемой относительной погрешности измерений | |
| оптической мощности на длинах волн градуировки2), %: | |
| с ОЭП SPM-2 | |
| - 650 нм | ±7 |
| - 850 нм | ±3 |
| - от 1271 до 1650 нм | |
| в диапазоне оптической мощности св. 9,5 • 10-11 до 1 • 10-2 Вт | ±3 |
| в диапазоне оптической мощности от 1 • 10-11 до 9,5 10-11 Вт | |
| включ. | ±5 |
| с ОЭП SPM-3 | |
| - 850 нм | ±3 |
| - от 1271 до 1650 нм | ±3 |
| Пределы допускаемой относительной погрешности измерений | |
| относительных уровней оптической мощности, % | |
| с ОЭП SPM-2 | |
| - 850 нм | ±0,8 |
| - от 1271 до 1650 нм | |
| в диапазоне оптической мощности св. 1 10-10 до 1 • 10-2 Вт | ±0,8 |
| в диапазоне оптической мощности от 110-11 до 1-10-2 Вт3) | ±1,5 |
| с ОЭП SPM-3 | ±0,8 |
| Пределы допускаемой относительной погрешности измерений | |
| оптической мощности в рабочем спектральном диапазоне, % | |
| с ОЭП SPM-2 | |
| - в диапазоне длин волн от 600 до 750 нм включ. | ±10 |
| - в диапазоне длин волн св. 750 до 1100 нм включ. | ±5 |
| - в диапазоне длин волн св. 1100 до 1670 нм включ. | |
| в диапазоне оптической мощности св. 9,5 • 10-11 до 1 • 10-2 Вт | ±5 |
| в диапазоне оптической мощности от 1 • 10-11 до 9,5 • 10-11 Вт | |
| включ. | ±8 |
| - в диапазоне длин волн св. 1670 до 1700 нм | ±5 |
| с ОЭП SPM-3 | |
| - в диапазоне длин волн от 750 до 1100 нм включ. | ±8 |
| - в диапазоне длин волн св. 1100 до 1670 нм включ. | ±5 |
| - в диапазоне длин волн св. 1670 до 1700 нм | ±5 |
| Примечания: | |
| 1) В тестеры ОТ-3-2 устанавливается от 3 до 8 источников излучения с выбранными длинами | |
| волн в соответствии с заказом; | |
| 2) Длины волн градуировки соответствуют длинам волн источников излучения тестера ОТ-3-2; | |
| 3) Если номинальное значение хотя бы одного из измеряемых уровней оптической мощности | |
| находится в диапазоне от 110 до 1 -10 Вт включ. | |
Таблица 4 - Основные технические характеристики
| Наименование характеристики | Значение |
| Длины волн источников излучения CWDM, нм | 1271±3, 1291±3,1311±3, 1331±3, 1351±3, 1371±3, 1391±3, 1411±3, 1431±3, 1451±3, 1471±3, 1491±3, 1511±3, 1531±3, 1551±3, 1571±3, 1591±3, 1611±3 |
| Максимальная мощность непрерывного оптического излучения на выходе источников излучения CWDM, мВт, не менее | 1 |
| Нестабильность уровня оптической мощности источников излучения CWDM за 15 минут, дБ, не более | 0,01 |
| Ослабление, вносимое встроенным оптическим аттенюатором на длине волны 1310 нм: - минимальное ослабление, дБ, не более - максимальное ослабление, дБ, не менее | 2,5 70 |
| Питание осуществляется: от сети переменного тока - напряжение, В - частота, Г ц через блок питания с выходным напряжением, В | 230±23 50±0,4 12±1 |
| Мощность, потребляемая тестером ОТ-3-2 от сети переменного тока, ВА, не более | 30 |
| Ток, потребляемый тестером ОТ-3-2 от блока питания, А, не более | 1,5 |
| Время непрерывной работы, ч, не менее | 8 |
| Габаритные размеры, мм, не более: - блок источников излучения - ОЭП SPM-2 - ОЭП SPM-3 | 280x320x90 85x40x30 85x40x30 |
| Масса, кг, не более - блок источников излучения - ОЭП SPM-2 - ОЭП SPM-3 | 3,2 0,2 0,2 |
| Условия эксплуатации: - температура окружающего воздуха, С - относительная влажность воздуха при 25 С, %, не более - атмосферное давление, кПа | от +10 до +30 80 от 70 до 106,7 |
наносится на переднюю панель тестера ОТ-3-2 методом наклеивания, а также на титульный лист паспорта и руководства по эксплуатации типографическим способом.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Тестер оптический1^ - блок источников излучения - оптоэлектронный преобразователь2) | ОТ-3-2 SPM-2/SPM-3 | 1 шт. 1 шт. |
| Оптический кабель соединительный одномодовый, разъемы FC/UPC3) - FC/UPC (или FC/APC3)-FC/UPC) | - | 2 шт. |
| Оптический соединительный кабель одномодовый, разъемы FC/UPC3) - FC/АРС (или FC/APC3)-FC/APC) | - | 2 шт. |
| Оптический соединительный кабель одномодовый, разъемы FC/UPC3) - SC/UPC (или FC/APC3) -SC/UPC) | - | 1 шт. |
| Оптический соединительный кабель одномодовый, разъемы FC/UPC3) - ST/UPC (или FC/APC3) -ST/UPC) | - | 1 шт. |
| Оптический соединительный кабель многомодовый, разъемы FC/PC - FC/PC4) | - | 1 шт. |
| Оптический соединительный кабель многомодовый, разъемы FC/РС- ST/PC4) | - | 1 шт. |
| Адаптеры для оптоэлектронного преобразователя: - для оптического разъема типа FC - для оптического разъема типа ST - для оптического разъема типа SC | - | 1 шт. 5) 1 шт. 5) 1 шт. 5) |
| Блок питания | - | 1 шт. |
| Кабель интерфейсный USB-A-USB-B | - | 2 шт. 5) |
| USB флэш-память с программным обеспечением ot-3-2, руководством по эксплуатации | - | 1 шт. |
| Руководство по эксплуатации | ИИТ.411711.055 РЭ | 1 экз. |
| Паспорт | ИИТ.411711.055 ПС | 1 экз. |
| Сумка упаковочная | - | 1 шт. |
| Примечания: 1) Модификация тестера оптического ОТ-3-2 определяется в соответствии с заказом; 2) Модель оптоэлектронного преобразователя SPM-2 и/или SPM-3 и количество определяется в соответствии с заказом; 3) Тип разъема в соответствии с типом разъема источников излучения; 4) Поставляется если установлен источник излучения 850 нм; 5) Количество адаптеров зависит от количества оптоэлектронных преобразователей в комплекте тестера. | ||
приведены в эксплуатационном документе «Руководство по эксплуатации. Тестеры оптические ОТ-3-2» раздел 8 «ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ ТЕСТЕРА ОТ-3-2»
Приказ Федерального агентства по техническому регулированию и метрологии от 5 декабря 2019 г. № 2862 «Об утверждении государственной поверочной схемы для средств измерений длины и времени распространения сигнала в световоде, средней мощности, ослабления и длины волны оптического излучения для волоконно-оптических систем связи и передачи информации»;
ТУ BY 10003325.025-2021 «Тестеры оптические ОТ-3-2. Технические условия».
