| Наименование СИ | Датчики скорости и направления ветра всепогодные |
| Обозначение типа СИ | WSP231 |
| Изготовитель | Федеральное государственное унитарное предприятие "ВНИИМ им. Д.И. Менделеева" (ФГУП "ВНИИМ им. Д.И. Менделеева"), г. Санкт-Петербург |
| Год регистрации | 2023 |
| Срок свидетельства | 08.08.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики скорости и направления ветра всепогодные W SP231 предназначены для измерений скорости и направления воздушного потока.
Конструктивно датчики скорости и направления ветра всепогодные WSP231 (далее по тексту - датчики WSP231) состоят из корпуса с флюгером и вала, на одной стороне которого зафиксирован лопастной импеллер, а на другой расположены постоянные магниты. Внутри корпуса под магнитами установлена плата управления с размещенными на ней чувствительными элементами (датчиками Холла).
Работа датчиков WSP231 основана на использовании эффекта Холла. Воздушный поток воздействует на лопастной импеллер, приводя в движение вал датчика, в результате возникает переменное магнитное поле, пропорциональное скорости воздушного потока.
Принцип действия датчиков WSP231 основывается:
- при измерении скорости воздушного потока - на зависимости частоты вращения лопастного импеллера от скорости воздушного потока. Значения частоты вращения преобразуются в значения скорости воздушного потока.
- при измерении направления воздушного потока - на зависимости между направлением вектора скорости воздушного потока и положением флюгера. Воздушный поток воздействует на датчик, который ориентируется навстречу потоку. Значения угла поворота вала преобразуется в значения направления воздушного потока.
Общий вид датчиков WSP231 показан на рисунке 1.
Нанесение знака поверки на датчики WSP231 не предусмотрено. Заводской номер, состоящий из трёх латинских букв и пяти арабских цифр, наносится на корпус в виде наклейки. Места нанесения заводского номера и знака утверждения типа представлены на рисунке 1.
Пломбирование корпуса не предусмотрено.

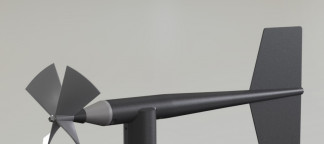

Рисунок 1 - Общий вид датчиков W SP231 с указанием мест нанесения знака утверждения типа, заводского номера
Датчики WSP231 имеют встроенное программное обеспечение. Встроенное программное обеспечение «WSD.hex» обеспечивает прием, обработку, отображение, анализ сигналов.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значения |
| Идентификационное наименование ПО | WSD.hex |
| Номер версии (идентификационный номер) ПО | не ниже 1.1.101.100 |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии
с рекомендациями Р 50.2.077-2014.
Влияние ПО учтено при нормировании метрологических характеристик.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений скорости воздушного потока, м/с | от 0,5 до 60 |
| Пределы допускаемой абсолютной погрешности измерений скорости воздушного потока, м/с: | ±(0,04+0,03 V*) |
| Диапазон измерений направления воздушного потока | от 0° до 360° |
| Пределы допускаемой абсолютной погрешности измерений направления воздушного потока | ±2° |
| *V - измеренное значение скорости воздушного потока, м/с | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: | |
| -напряжение постоянного тока, В | от 10 до 30 |
| Потребляемая мощность, Вт, не более | 0,5 |
| Интерфейсы связи | RS-485 |
| Габаритные размеры, мм, не более: | |
| -длина | 550 |
| -ширина | 200 |
| -высота | 350 |
| Масса, кг, не более | 2,5 |
| Условия эксплуатации: | |
| -температура воздуха, °С | от -60 до +60 |
| -относительная влажность воздуха, % | от 0 до 100 |
| Средняя наработка до отказа, ч, не менее | 20000 |
| Средний срок службы, лет | 8 |
наносится на корпус датчиков W SP231 в виде наклейки Комплектность средства измерений
Таблица 4 - Комплектность датчиков WSP231
| Наименование | Обозначение | Кол-во |
| Датчики скорости и направления ветра всепогодные | WSP231 | 1 шт. |
| Паспорт | РЦУС.416123.002 ПС | 1 экз. |
| Руководство по эксплуатации | РЦУС.416123.002 РЭ | 1 экз. |
приведены в РЭ «Датчики скорости и направления ветра всепогодные WSP231», раздел «Описание и работа»
Государственная поверочная схема для средств измерений скорости воздушного потока, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 25 ноября 2019 г. № 2815;
«РЦУС.416123.002ТУ. Датчики скорости и направления ветра всепогодные WSP231. Технические условия».
