| Номер в госреестре | 89732-23 |
| Наименование СИ | Термостаты жидкостные |
| Обозначение типа СИ | TKS-Теккноу |
| Изготовитель | Акционерное общество "Теккноу" (АО "Теккноу"), г. Санкт-Петербург; Tai’an Dearto Automation Instruments Co. Ltd, Китай |
| Год регистрации | 2023 |
| Срок свидетельства | 08.08.2028 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Термостаты жидкостные TKS-Теккноу (далее по тексту - термостаты) предназначены для воспроизведения и поддержания заданной температуры при поверке, калибровке и градуировке средств измерений (далее - СИ) температуры погружного типа методом непосредственного сличения с эталонным термометром.
Принцип действия термостатов основан на поддержании заданного значения температуры и обеспечении равномерности температурного поля, циркулирующего в рабочей ванне термостата жидкого теплоносителя. Нагрев и охлаждение теплоносителя происходит при помощи различных нагревательных элементов и встроенной холодильной машины соответственно. Установление и поддержания заданной температуры - при помощи блока управления со встроенным контроллером с ПИД-регулированием или с персональным компьютером со встроенным или выносным сенсорным дисплеем.
Термостаты изготавливаются в следующих сериях: TKS-xx(x)G, TKS-CTxx(x)G, TKS-CTxx(x)CHG, TKS-xx(x)GHG, TKS-xx(x)CHG, TKS-xx(x)-T300G, TKS-TxxxG, TKS-300-xxG. Серии термостатов в зависимости от рабочего диапазона воспроизводимых температур, габаритных размеров и объема рабочей зоны и других технических характеристик имеют следующие модификации:
TKS-xx(x)G: TKS-01G, TKS-10G, TKS-30G, TKS-40G, TKS-60G, TKS-80G, TKS-95G, TKS-300G;
TKS-CTxx(x)G: TKS-CT01G, TKS-CT10G, TKS-CT30G, TKS-CT40G, TKS-CT60G, TKS-CT80G, TKS-CT95G, TKS-CT150G, TKS-CT180G, TKS-CT300G;
TKS-CTxx(x)CHG: TKS-CT100CHG, TKS-CT160CHG, TKS-CT180CHG;
TKS-xx(x)GHG: TKS-60GHG, TKS-100GHG;
TKS-xx(x)cHG: TKS-100CHG, TKS-160CHG, TKS-180CHG;
TKS-xx(x)-T300G: TKS-10-T300G, TKS-30-T300G, TKS-80-T300G, TKS-300-T300G;
TKS-TxxxG: TKS-T150G, TKS-T180G;
TKS-300-xxG: TKS-300-40G.
Термостаты в зависимости от серии изготавливаются в напольном и настольном вариантах и состоят из корпуса, в котором располагаются: рабочая ванна (одна или две (независимые) - только для серии TKS-300-xxG), устройства нагрева и(или) охлаждения теплоносителя, блок управления термостатом и узлы подачи и перемешивания (циркуляции) теплоносителя. Рабочая ванна термостатов разделена на зону перемешивания теплоносителя и рабочую зону.
Заводской номер термостатов в виде буквенно-цифрового кода наносится на корпус
термостата при помощи наклейки (шильдика).
Пломбирование термостатов не предусмотрено.
Конструкция термостатов не предусматривает нанесение знака поверки на средство измерений.

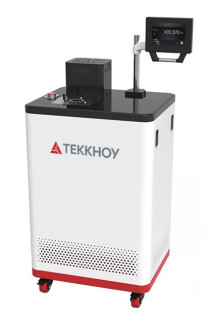

Фотографии общего вида термостатов представлены на рисунках 1-7.
Фотография общего вида шильдика с указанием мест нанесения заводского номера и знака утверждения типа представлены на рисунке 8.
Атеккноу
ш
I
Рисунок 7 - Общий вид термостатов модификаций TKS-CT10-T300G, TKS-CT30-T300G,
?
Атеккноу
TKS-CT80-T300G, TKS-CT300-T300G
Программное обеспечение (далее - ПО) термостатов состоит из метрологически значимого встроенного ПО, которое находится во внутренней памяти контроллера термостата. Данное ПО устанавливается предприятием-изготовителем во время производственного цикла и не подлежит внешней модификации на протяжении всего времени функционирования изделия.
Конструкция термостатов и структура встроенного ПО исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Уровень защиты данного ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с п. 4.3 рекомендации по метрологии Р 50.2.077-2014.
Идентификационные данные программного обеспечения - отсутствуют.
Метрологические и основные технические характеристики термостатов в зависимости от модификации представлены в таблицах 1-7. Таблица 1 - Метрологические и основные технические характеристики термостатов TKS-01G, TKS-10G, TKS-30G, TKS-40G, TKS-60G, TKS-CT01G, TKS-CT10G, TKS-CT30G, TKS-CT40G, TKS-CT60G_
| Наименование характеристики | Значение (в зависимости от модификации термостата) | ||||
| TKS-01G; TKS-CT01G | TKS-10G; TKS-CT10G | TKS-30G; TKS-CT30G | TKS-40G; TKS-CT40G | TKS-60G; TKS-CT60G | |
| Диапазон воспроизводимых температур, °С | от 0 до +105 (от 0 до +105; от +4 до +80; от +70 до +105)(1) | от -10 до +105 (от -10 до +105; от -10 до +5; от +4 до +80; от +70 до +105)(1) | от -30 до +105 (от -30 до +105; от -30 до +5; от +4 до +80; от +70 до +105)(1) | от -40 до +105 (от -40 до +105; от -40 до +5; от +4 до +80; от +70 до +105)(1) | от -60 до +105 (от -60 до +5; от +4 до +80; от -40 до +105; от +70 до +105)(1) |
| Нестабильность поддержания установленной температуры (в течение 30 минут), °С, не более | ± 0,01 | ± 0,01 | ± 0,01 | ± 0,01 | ± 0,01 |
| Неоднородность температурного поля в рабочей ванне термостата (на расстоянии не менее 10 мм от поверхности теплоносителя), °С, не более | ± 0,01 | ± 0,01 | ± 0,01 | ± 0,01 | ± 0,01 |
| Г абаритные размеры рабочей зоны, мм | 0130 х 480 | ||||
| Объём рабочей ванны, л | 18 | ||||
| Напряжение питания, В | 220 | ||||
| Частота питания, Г ц | 50 | ||||
| Потребляемая мощность, кВт | 2 | 2 | 2,8 | 2,8 | 2,8 |
| Г абаритные размеры корпуса термостата, мм | 660 х 540 х 1120 | ||||
| Масса, кг, не более | 120 | ||||
| Средняя наработка на отказ, ч, не менее | 80 000 | ||||
| Средний срок службы, лет, не менее | 10 | ||||
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более | от +10 до +30 80 | ||||
| Примечание: (1) - В зависимости от используемого теплоносителя. | |||||
Таблица 2 - Метрологические и основные технические характеристики термостатов TKS-80G, TKS-95G, TKS-300G, TKS-CT80G, TKS-CT95G, TKS-CT300G
| Наименование характеристики | Значение (в зависимости от модификации термостата) | ||
| TKS-80G; TKS-CT80G | TKS-95G TKS-CT95G | TKS-300G; TKS-CT300G | |
| Диапазон воспроизводимых температур, °С | от -80 до +105 (от -80 до +5; от -40 до +105; от +4 до +80; от +70 до +105)(1) | от (Токр. +10) до +105, где Токр - значение температуры окружающей среды (от (Токр. +10) до +105; от (Токр. +10) до +80)(1) | от +70 до +300 (+70 до 180; от +70 до 300) (1) |
| Нестабильность поддержания установленной температуры (в течение 30 минут), °С, не более | ± 0,01 | ± 0,01 | ± 0,01 |
| Неоднородность температурного поля в рабочей ванне термостата (на расстоянии не менее 10 мм от поверхности теплоносителя), °С, не более | ± 0,01 | ± 0,01 | ± 0,01 |
| Г абаритные размеры рабочей зоны, мм | 0 130 х 480 | 0 150 х 480 | 0 150 х 480 |
| Объём рабочей ванны, л | 18 | 20 | 20 |
| Напряжение питания, В | 220 | ||
| Частота питания, Г ц | 50 | ||
| Потребляемая мощность, кВт | 3 | ||
| Г абаритные размеры корпуса термостата, мм | 700 х 590 х 1120 | 660 х 540 х 1120 | 660 х 540 х 1120 |
| Масса, кг, не более | 150 | 94 | 94 |
| Средняя наработка на отказ, ч, не менее | 80 000 | ||
| Средний срок службы, лет, не менее | 10 | ||
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более | от +10 до +30 80 | ||
| Примечание: (1) - В зависимости от используемого теплоносителя. | |||
Таблица 3 - Метрологические и основные технические характеристики термостатов TKS-60GHG, TKS-100GHG, TKS-100CHG, TKS-CT100CHG
| Наименование характеристики | Значение (в зависимости от модификации термостата) | ||
| TKS-60GHG | TKS-100GHG | TKS-100CHG TKS-CT100CHG | |
| Диапазон воспроизводимых температур, °С | от -60 до +105 (от -60 до +5; от +4 до +80; от -40 до +105; от +70 до +105)(1) | от -100 до +105 (от -100 до +5; от +4 до +80; от -40 до +105; от +70 до +105)(1) | от -100 до +105 (от -80 до +5; от +4 до +80; от -40 до +105; от +70 до +105)(1) |
| Нестабильность поддержания установленной температуры (в течение 30 минут), °С, не более | ± 0,01 | ± 0,01 | ± 0,01 |
| Неоднородность температурного поля в рабочей ванне термостата (на расстоянии не менее 10 мм от поверхности теплоносителя), °С, не более | ± 0,01 | ± 0,01 | ± 0,01 |
| Г абаритные размеры рабочей зоны, мм | 0 100 х 300 | 0 100 х 300 | 0 130 х 480 |
| Объём рабочей ванны, л | 6 | 6 | 18 |
| Напряжение питания, В | 220 | 220 | 380 (2) |
| Частота питания, Г ц | 50 | 50 | 50 |
| Потребляемая мощность, кВт | 1,5 | 2,5 | 5,5 |
| Г абаритные размеры корпуса термостата, мм | 320 х 480 х 530 | 420 х 510 х 700 | 800 х 600 х 1000 |
| Масса, кг, не более | 30 | 45 | 150 |
| Средняя наработка на отказ, ч, не менее | 80 000 | ||
| Средний срок службы, лет, не менее | 10 | ||
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более | от +10 до +30 80 | ||
| Примечания: (1) - в зависимости от используемого теплоносителя. (2) - допускается изготовление термостатов с напряжением питания 220 В и потребляемой мощностью 3 кВт. | |||
| Наименование характеристики | Значение (в зависимости от модификации термостата) | |
| TKS-160CHG; TKS-CT160CHG | TKS-180CHG; TKS-CT180CHG | |
| Диапазон воспроизводимых температур, °С | от -160 до -40 | от -180 до -40 |
| Нестабильность поддержания установленной температуры (в течение 30 минут), °С, не более | ± 0,03 | ± 0,03 |
| Неоднородность температурного поля в рабочей ванне термостата (на расстоянии не менее 10 мм от поверхности теплоносителя), °С, не более | ± 0,05 | ± 0,05 |
| Г абаритные размеры рабочей зоны, мм | 6 х 0 12 х 250 (либо иные согласно заказа) | |
| Напряжение питания, В | 220 | |
| Частота питания, Г ц | 50 | |
| Потребляемая мощность, кВт | 4 | |
| Г абаритные размеры корпуса термостата, мм | 500 х 620 х 600 | |
| Масса, кг, не более | 40 | |
| Средняя наработка на отказ, ч, не менее | 80 000 | |
| Средний срок службы, лет, не менее | 10 | |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более | от +10 до +30 80 | |
| Наименование характеристики | Значение (в зависимости от модификации термостата) | |||
| TKS-CT10-T300G | TKS-CT30-T300G | TKS-CT80-T300G | TKS-CT300-T300G | |
| Диапазон воспроизводимых температур, °С | от -10 до +105 (от -10 до +5; от +4 до +80; от -10 до +105; от +70 до +105)(1) | от -30 до +105 (от -30 до +5; от +4 до +80; от -30 до +105; от +70 до +105)(1) | от -80 до +105 (от -80 до +5; от +4 до +80; от -40 до +105; от +70 до +105)(1) | от +70 до +300 (+70 до 180; от +70 до 300) (1) |
| Нестабильность поддержания установленной температуры (в течение 30 минут), °С, не более | ± 0,01 | ± 0,01 | ± 0,01 | ± 0,01 |
| Неоднородность температурного поля в рабочей ванне термостата (на расстоянии не менее 10 мм от поверхности теплоносителя), °С, не более | ± 0,01 | ± 0,01 | ± 0,01 | ± 0,01 |
| Г абаритные размеры рабочей зоны, мм | 0 300 х 480 | |||
| Объём рабочей ванны, л | 47 | |||
| Напряжение питания, В | 220 | |||
| Частота питания, Г ц | 50 | |||
| Потребляемая мощность, кВт | 5,5 | |||
| Г абаритные размеры корпуса термостата, мм | 800x740x1150 | |||
| Масса, кг, не более | 120 | 135 | 155 | 110 |
| Средняя наработка на отказ, ч, не менее | 80 000 | |||
| Средний срок службы, лет, не менее | 10 | |||
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более | от +10 до +30 80 | |||
| Примечание: (1) - В зависимости от используемого теплоносителя. | ||||
| Наименование характеристики | Значение (в зависимости от модификации термостата) | |
| TKS-T150G; TKS-CT150G | TKS-T180G; TKS-CT180G | |
| Диапазон воспроизводимых температур, °С | от -30 до +150 (от -30 до +5; от +4 до +80; от -30 до +150; от +70 до +150)(1) | от -30 до +180 (от -30 до +5; от +4 до +80; от -30 до +180; от +70 до +180)(1) |
| Нестабильность поддержания установленной температуры (в течение 30 минут), °С, не более | ± 0,01 | ± 0,01 |
| Неоднородность температурного поля в рабочей ванне термостата (на расстоянии не менее 10 мм от поверхности теплоносителя), °С, не более | ± 0,02 | ± 0,02 |
| Г абаритные размеры рабочей ванны, мм | 0 130 х 480 | |
| Объём рабочей ванны, л | 18 | |
| Напряжение питания, В | 220 | |
| Частота питания, Г ц | 50 | |
| Потребляемая мощность, кВт | 2,8 | |
| Г абаритные размеры корпуса термостата, мм | 660 х 540 х 1120 | |
| Масса, кг, не более | 120 | |
| Средняя наработка на отказ, ч, не менее | 80 000 | |
| Средний срок службы, лет, не менее | 10 | |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более | от +10 до +30 80 | |
| Примечание: (1) - В зависимости от используемого теплоносителя. | ||
| Наименование характеристики | Значение |
| TKS-300-40G | |
| Диапазон воспроизводимых температур, °С | от -40 до +300 (от -40 до +5; от +4 до +80; от -40 до +180; от +70 до +300)(1) |
| Нестабильность поддержания установленной температуры (в течение 30 минут), °С, не более | ± 0,01 |
| Неоднородность температурного поля в рабочей ванне термостата (на расстоянии не менее 10 мм от поверхности теплоносителя), °С, не более | ± 0,01 |
| Г абаритные размеры рабочих зон, мм | 0 150 х 480 и 0 130 х 480 |
| Объём рабочих ванн, л | 20 и 18 |
| Напряжение питания, В | 220 |
| Частота питания, Г ц | 50 |
| Потребляемая мощность, кВт | 5,5 |
| Г абаритные размеры корпуса термостата, мм | 1000 х 540 х 1280 |
| Масса, кг, не более | 150 |
| Средняя наработка на отказ, ч, не менее | 80 000 |
| Средний срок службы, лет, не менее | 10 |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более | от +10 до +30 80 |
| Примечание: (1) - В зависимости от используемого теплоносителя. | |
Знак утверждения типа наносится на шильдик термостата и на титульный лист (в правом верхнем углу) Руководства по эксплуатации типографским способом.
Комплектность термостатов жидкостных TKS-Теккноу приведена в таблице 8.
Таблица 8 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Термостат | TKS-Теккноу (модификация - в соответствии с заказом) | 1 шт. |
| Держатель для термометров | - | 1 шт. |
| Кабель питания | - | 1 шт. |
| Сливной шланг | - | 1 шт. |
| Руководство по эксплуатации (на русском языке) | - | 1 экз. |
| Паспорт | - | 1 экз. |
| По дополнительному заказу в комплектность могут быть включены: система удаления паров, система автоматического контроля уровня теплоносителя, система ускоренного снижения температуры горячего теплоносителя, фиксатор держателя термометров, система видеоконтроля поверки стеклянных термометров, держатель для термометров с отверстиями по заказу. | ||
приведены в разделе 8 Руководств по эксплуатации.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;
Приказ Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г. № 3253 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;
ТУ 26.51.70-014-44345622-2022 Термостаты жидкостные TKS-Теккноу. Технические
условия.
