Зонды периферийного узла Системы контроля, мониторинга и управления трафиком ESR, 89736-23

Назначение

Зонды периферийного узла Системы контроля, мониторинга и управления трафиком ESR (далее - зонды ESR) предназначены для измерений параметров сетей передачи данных.

Описание

К настоящему типу средств измерений зонды периферийного узла Системы контроля, мониторинга и управления трафиком, входящие в состав Системы контроля, мониторинга и управления трафиком (далее - Система КМУТ) (регистрационный № 78350-20), следующих модификаций ESR-10 KMUT, ESR-12V KMUT, ESR-15 KMUT, ESR-15R KMUT, ESR-20 KMUT, ESR-21 KMUT. В зависимости от исполняемых функций зонды ESR имеют конструктивные отличия в интерфейсах присоединения к сети связи и наличии информационных индикаторов.

Принцип действия зондов ESR основан на формировании тестового трафика в активных соединениях сети связи, измерении и регистрации характеристик трафика в сети связи, анализа измеренных характеристик трафика с целью получения статистических оценок целостности и устойчивости каналов сети связи.

Измерению подлежат характеристики трафика между зондами ESR, зондами ESR и другими зондами Системы КМУТ, зондами ESR и серверами Системы КМУТ, в том числе центральным сервером.

Управление зондами ESR осуществляется с использованием интерфейса командной строки или с помощью серверов Систем КМУТ. Синхронизация с привязкой системной шкалы времени зондов к национальной шкале времени UTC (SU) осуществляется по сигналам, получаемым от сервера времени, от серверов Систем КМУТ или от устройства синхронизации шкалы времени (сервера времени), входящего в ее состав, по сетям пакетной передачи данных.

В зондах ESR предусмотрена возможность формирования и передачи тестового трафика, содержащего заданный эталонный объем информации и измерения характеристик переданного трафика в точках подключения к сети передачи данных. Информация об измеряемых характеристиках передаётся для дальнейшей обработки на сервера Систем КМУТ.

Измерения средних задержек и вариаций задержек передачи пакетов данных осуществляются методом прямых измерений расхождения внутренней шкалы времени зондов ESR, синхронизованной с национальной шкалой времени Российской Федерации UTC (SU), со шкалами времени, синхронизованными с сетевыми событиями (отправка или приём пакетов данных).

Зонды ESR размещаются в заданных точках подключения пользователя к услугам связи, осуществляют измерение и регистрацию характеристик трафика в сети связи, анализ трафика с целью формирования статистических параметров сети, в том числе коэффициента потерь пакетов данных, задержки и вариации задержки передачи пакетов данных, пропускной способность канала передачи данных и скорости передаваемой информации.

В основу конструкции зондов ESR положены аппаратные платформы сервисных маршрутизаторов ESR производства ООО «Предприятие «ЭЛТЕКС», в закрытую часть памяти которых устанавливается специальное программное обеспечение, разработанное Обществом с ограниченной ответственностью «Контроль ИТ» и обеспечивающее выполнение измерительных функций.

Конструктивно зонды ESR выполнены в виде блоков, в которых размещены специализированные электронные платы. Корпус изготавливается из пластика (модификации ESR-10 KMUT, ESR-15 KMUT) или металлического сплава (модификации ESR-12V KMUT, ESR-15R KMUT, ESR-20 KMUT, ESR-21 KMUT) может окрашиваться в различные цвета и имеет съемную верхнюю панель, крепление которой осуществляется с помощью винтов. Интерфейсы для подключения к сети связи, кабелей управления, располагаются на лицевой панели блока. Модификации Зондов ESR-12V KMUT, ESR-15R KMUT, ESR-20 KMUT, ESR-21 KMUT имеют исполнение, позволяющее осуществлять монтаж в 19" телекоммуникационную стойку.

Нанесение знака поверки на корпус зондов ESR не предусмотрено. Серийные номера, однозначно идентифицирующие каждый экземпляр зондов, наносятся на панель в форме наклейки, содержащей серийный номер в цифро-буквенном формате. Также считывание серийного номера возможно по специальной команде в интерфейсе командной строки.

Внешний вид Зондов ESR и возможное место нанесения знака утверждения типа показаны на рисунках 1 - 6. Пломбирование зондов предусмотрено на болтах крепления корпуса.

о <- t - г J 1 ' - ^ г -JL- . -1

ОН/Oft 12V

•ВН

Места пломбировки

"-®-+

СОАММ    Ц}|

Место нанесения знака утверждения типа

V

*

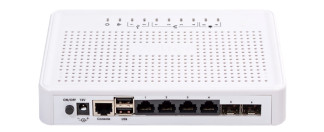

Рисунок 1 - Внешний вид зондов ESR модификации ESR-10 KMUT

нанесения эго номера

Место

заводск

Места пломбировки

\

Место нанесения знака утверждения

Зонд пйрифйр^иного уяля Сист««ы KMYT л)    LSH-21 KMUI

И В

Программное обеспечение

В зонды ESR устанавливается специальное Программное обеспечения (ПО). Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Конструкция зондов ESR исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию. Специальных средств защиты от непреднамеренных и преднамеренных изменений ПО не требуется, уровень защиты по рекомендации Р 50.2.0772014 «средний».

Технические характеристики

Таблица 2 - Метрологические характеристики зондов

Таблица 3 - Основные технические характеристики зондов

Знак утверждения типа

наносится типографским способом на руководство по эксплуатации, а также в зависимости от конструкции зондов ESR на лицевую или нижнюю панель в виде наклейки.

Комплектность

Таблица 4 - Комплектность средства измерений

Сведения о методах измерений

приведены в разделе Приложение Б руководства по эксплуатации РМБТ.466961.005 РЭ.

Нормативные документы

Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2360 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»;

ГОСТ Р 8.873-2014 ГСИ. Государственная поверочная схема для технических систем и устройств с измерительными функциями, осуществляющих измерения объемов (количества) цифровой информации (данных), передаваемых по каналам Интернет и телефонии;

РМБТ.466961.005 ТУ «Зонды периферийного узла Системы контроля, мониторинга и управления трафиком ESR. Технические условия»;

Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений».
