| Номер в госреестре | 89739-23 |
| Наименование СИ | Метеостанции комплексные |
| Обозначение типа СИ | Инфометеос-МК |
| Изготовитель | Общество с ограниченной ответственностью "Инфометеос" (ООО "Инфометеос"), г. Москва |
| Год регистрации | 2023 |
| Срок свидетельства | 09.08.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Метеостанции комплексные Инфометеос-МК (далее - изделия) предназначены для автоматических измерений параметров атмосферы: температуры и относительной влажности воздуха, атмосферного давления, скорости и направления воздушного потока, освещенности непрерывного излучения, энергетической освещенности в видимой и ультрафиолетовой области спектра, количества осадков, метеорологической оптической дальности и массовой концентрации пыли в воздухе.
Конструктивно изделия выполнены в виде единого модуля, в котором расположены первичные преобразователи.
Принцип действия изделий основан на измерении параметров атмосферы первичными измерительными преобразователями с последующим преобразованием в цифровой код и выдачей результатов измерений на устройствах отображения.
Первичный измерительный преобразователь температуры, относительной влажности и атмосферного давления выполнен в едином стержневом исполнении. Для измерений температуры воздуха принцип действия основан на зависимости электрического сопротивления чувствительного элемента от температуры окружающей среды; для измерений относительной влажности воздуха - на зависимости емкости чувствительного элемента от относительной влажности воздуха; для измерений атмосферного давления - на изменении емкости конденсатора в зависимости от изменения атмосферного давления. Совмещенный первичный преобразователь атмосферного давления, температуры и относительной влажности воздуха устанавливается внутри радиационной защиты для предотвращения воздействия на него прямого солнечного излучения и осадков.
Первичный измерительный преобразователь скорости и направления воздушного потока состоит из четырех ультразвуковых датчиков. Его принцип действия основан на измерении времени прохождения ультразвуковых волн между ультразвуковыми датчиками.
Первичный измерительный преобразователь освещенности непрерывного излучения, энергетической освещенности в видимой и ультрафиолетовой области спектра представляет собой фотоэлектрический преобразователь. Его принцип действия основан на преобразовании оптического излучения в электрический сигнал.
Первичный измерительный преобразователь интенсивности осадков представляет собой доплеровский радар с частотой 24 ГГц. Его принцип действия основан на регистрации скорости падения осадков радиолокационной системой частотой 24 ГГц. Путем сравнения скорости и размера осадков измеряется их интенсивность и определяется тип.
Первичный измерительный преобразователь метеорологической дальности видимости состоит из излучателя и приемника, установленных под углом друг к другу. Его принцип действия основан на измерении интенсивности рассеянного в атмосфере излучения.
Интенсивность рассеянного излучения обратно пропорционально метеорологической оптической дальности.
Первичный измерительный преобразователь массовой концентрации пыли состоит из источника света и фотоприемника. Принцип действия - оптический, основан на измерении интенсивности рассеянного аэрозольными частицами света, которая регистрируется фотоприемником и преобразуется в электрический сигнал.
Изделия имеют следующие модификации, отличающиеся набором первичных измерительных преобразователей:
- Инфометеос-МК1 в составе с первичными преобразователями температуры, относительной влажности, атмосферного давления, скорости и направления воздушного потока;
- Инфометеос-МК2 в составе с первичными преобразователями температуры, относительной влажности, атмосферного давления, скорости и направления воздушного потока, интенсивности осадков;
- Инфометеос-МК3 в составе с первичными преобразователями температуры, относительной влажности, атмосферного давления, скорости и направления воздушного потока, интенсивности осадков, освещенности непрерывного излучения, энергетической освещенности в видимой и ультрафиолетовой области спектра, метеорологической дальности видимости.
Изделия могут функционировать как автономно, так и в составе метеорологических станций. Измерения могут осуществляться непрерывно (круглосуточно), сообщения о проведенных измерениях передаются через определенные временные интервалы или по запросу.
Для обмена информацией используются интерфейсы RS-232 или RS-485.
Внешний вид, места нанесения знака утверждения типа и серийного номера приведены на рисунках 1 и 2. Места пломбировки от несанкционированного доступа изделий приведены на рисунке 3. Серийный номер наносится на идентификационный шильд на боковой панели изделий металлографическим способом. Внешний вид идентификационного шильда с серийным номером приведен на рисунке 4. Нанесение знака поверки на изделия не предусмотрено.
Рисунок 1 - Внешний вид изделия в модификациях Инфометеос-МК2 и Инфометеос-МК3 с указанием места установки идентификационного шильда

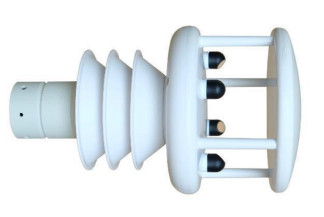

Рисунок 2 - Внешний вид изделия в модификации Инфометеос-МК1 с указанием места
установки идентификационного шильда
Метеостанция комплексная Инфометеос-МКЗ Питание: 24 VDC Интерфейс: RS485 SN: ХХ:ХХ:ХХ:ХХ:ХХ:ХХ ООО «Инфометеос» Россия
Ф
INFOMETEOS
Конструкция изделий исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию.
Уровень защиты программного обеспечения «Высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений температуры воздуха, °С | от -40 до +80 |
| Пределы допускаемой абсолютной погрешности измерений температуры воздуха, °С | ±0,5 |
| Диапазон измерений относительной влажности воздуха, % | от 0 до 100 |
| Пределы допускаемой абсолютной погрешности измерений относительной влажности воздуха, % | ±3 |
| Диапазон измерений атмосферного давления, гПа | от 150 до 1100 |
| Пределы допускаемой абсолютной погрешности измерений атмосферного давления, гПа | ±1 |
| Диапазон измерений скорости воздушного потока, м/с | от 0,1 до 60 |
| Пределы допускаемой погрешности измерений скорости воздушного потока: - абсолютной в диапазоне от 0,1 до 5 м/с включ., м/с; - относительной в диапазоне св. 5 м/с, % | ±0,2 3 |
| Диапазон измерений направления воздушного потока, ° | от 0 до 360 |
| Пределы допускаемой абсолютной погрешности измерений направления воздушного потока, ° | ±3 |
| Диапазон измерений освещенности непрерывного излучения (при вертикальном облучении), лк | от 0 до 100000 |
| Пределы допускаемой относительной погрешности измерений освещенности непрерывного излучения (при вертикальном облучении), % | 5 |
| Диапазон измерений энергетической освещенности в видимой области спектра (при вертикальном облучении), Вт/м2 | от 10 до 2000 |
| Пределы допускаемой относительной погрешности измерений энергетической освещенности в видимой области спектра (при вертикальном облучении), % | 10 |
| Диапазон измерений энергетической освещенности в ультрафиолетовой области спектра (при вертикальном облучении), Вт/м2 | от 0,1 до 2000 |
| Пределы допускаемой относительной погрешности измерений энергетической освещенности в ультрафиолетовой области спектра (при вертикальном облучении), % | 10 |
| Диапазон измерений интенсивности осадков, мм/ч | от 0,1 до 200 |
| Пределы допускаемой абсолютной погрешности измерений интенсивности осадков, мм/ч | ±(0,1+0,051), где I - измеренное значение интенсивности осадков, мм/ч |
| Диапазон измерений метеорологической оптической дальности, м | от 10 до 5000 |
| Пределы допускаемой относительной погрешности измерений метеорологической оптической дальности, % | 15 |
| Диапазон измерений массовой концентрации пыли, мкг/м3 | от 0 до 2000 |
| Пределы допускаемой относительной погрешности измерений массовой концентрации пыли, % | 20 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Масса, кг, не более | 5 |
| Габаритные размеры, мм, не более: | |
| - высота; | 325 |
| - диаметр защиты ультразвуковых датчиков; | 145 |
| - диаметр защиты радиационной; | 105 |
| - диаметр втулки для крепления изделий | 50 |
| Параметры электрического питания: | |
| - напряжение постоянного тока, В | от 12 до 24 |
| Потребляемая мощность, Вт, не более | 10 |
| Рабочие условия эксплуатации: | |
| - температура окружающего воздуха, °C; | от -40 до +80 |
| - относительная влажность воздуха, %, не более; | 100 |
| - атмосферное давление, гПа | от 150 до 1100 |
наносится на идентификационный шильд металлографическим способом и на титульный лист эксплуатационной документации типографским способом.
Таблица 3 - Комплект поставки
| Наименование | Обозначение | Количество |
| Метеостанция комплексная | Инф ометеос-МК | 1 |
| Паспорт | ИТСФ.172685.001ПС | 1 |
| Руководство по эксплуатации | ИТСФ.172685.001РЭ | 1 |
приведены в части 3 «Использование по назначению» руководства по эксплуатации ИТСФ.172685.001РЭ.
ИТСФ.172685.001 ТУ. Метеостанции комплексные Инфометеос-МК.
Технические условия.
| Зарегистрировано поверок | 2 |
| Поверителей | 1 |
| Актуальность данных | 07.12.2024 |
