| Номер в госреестре | 89741-23 |
| Наименование СИ | Резервуары стальные горизонтальные цилиндрические |
| Обозначение типа СИ | РГС |
| Изготовитель | Публичное акционерное общество Нефтегазовая компания "РуссНефть" (ПАО НК "РуссНефть"), г. Москва |
| Год регистрации | 2023 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары стальные горизонтальные цилиндрические РГС (далее - резервуары) предназначены для измерений объема (вместимости) при приеме, хранении и отпуске нефтепродуктов.
Принцип действия резервуаров основан на заполнении нефтепродуктами до произвольного уровня, соответствующего объему нефтепродуктов, согласно градуировочной таблице резервуара.
Резервуары изготовлены в следующих модификациях: РГС-20, РГС-50 и представляют собой стальные вертикальные конструкции цилиндрической формы с днищами. Резервуары оборудованы приемо-раздаточными устройствами и люками. Заполнение и выдача нефтепродуктов осуществляется через приемораздаточные устройства.
Резервуары стальные горизонтальные цилиндрические РГС-20 с заводским номерами 39, 40 РГС-50 с заводским номером 23 расположены на территории Участок комплексной подготовки газа №20 "Разумовский" (Перелюбский р-н 420 км от г. Саратов).
Фотография общего вида резервуаров, горловин и заводских номеров представлен на рисунке 1.
Знак поверки наносится в свидетельство о поверке (при наличии) и в градуировочные таблицы резервуаров. Заводские номера в виде цифрового обозначения, состоящие из комбинации арабских цифр, нанесены на стенки резервуаров аэрографическим способом (обеспечивающие идентификацию, возможность прочтения и сохранность в процессе эксплуатации резервуаров) и в технические паспорта на резервуары типографическим способом.
Пломбирование резервуаров не предусмотрено.

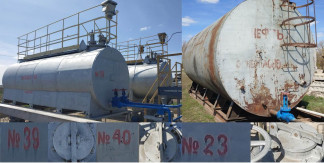

Рисунок 1 - Фотография общего вида резервуаров РГС-20 (№№39, 40), РГС-50 (№23),
горловин и заводских номеров
Метрологические и основные технические характеристики резервуаров приведены в таблицах 1 и 2.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | |
| РГС-20 | РГС-50 | |
| Номинальная вместимость, м3 | 20 | 50 |
| Пределы допускаемой относительной погрешности определения вместимости, % | ± 0,25 | |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающего воздуха, °С | от - 40 до + 50 |
| Средний срок службы, лет, не менее | 30 |
наносится на титульный лист технического паспорта резервуара методом печати. Комплектность средства измерений
Таблица 3 - Комплектность резервуара
| Наименование | Обозначение | Количество |
| Резервуар стальной горизонтальный | РГС-20 | 2 шт. |
| цилиндрический | РГС-50 | 1 шт. |
| Технический паспорт | 3 экз. | |
| Градуировочная таблица | 3 экз. |
приведены в разделе 4 технического паспорта.
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
