| Номер в госреестре | 89744-23 |
| Наименование СИ | Спектрофотометры |
| Обозначение типа СИ | SPECORD |
| Изготовитель | Analytik Jena GmbH+Co. KG, Германия |
| Год регистрации | 2023 |
| Срок свидетельства | 09.08.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Спектрофотометры SPECORD (далее - спектрофотометры) предназначены для измерения спектральных коэффициентов направленного пропускания различных веществ и материалов.
Принцип действия спектрофотометров основан на измерении отношения интенсивности излучения, прошедшего через исследуемый объект, к интенсивности излучения, падающего на исследуемый объект.
Спектрофотометры выпускаются в четырех модификациях: SPECORD 50 PLUS, SPECORD 200 PLUS, SPECORD 210 PLUS, SPECORD 250 PLUS, которые отличаются наличием однолучевой или двухлучевой схемы хода оптического излучения, и, соответственно, наличием одного или двух приемников оптического излучения, выполняющих функцию детектора сигнала, а также возможностью установки различной спектральной ширины щели.
Спектрофотометры модификации SPECORD 50 PLUS построены по однолучевой схеме с опорным внутренним лучом, не проходящим через отсек для проб. Модификации SPECORD 200 PLUS, SPECORD 210 PLUS, SPECORD 250 PLUS построены по двухлучевой схеме с опорным лучом, проходящим через отсек для проб.
Спектрофотометры модификаций SPECORD 50 PLUS и SPECORD 200 PLUS имеют фиксированную спектральную ширину щели 1,4 нм без возможности ее изменения. Модификации SPECORD 210 PLUS и SPECORD 250 PLUS имеют переменную спектральную ширину щели 0,2 нм, 0,5 нм, 1,0 нм, 2,0 нм или 4,0 нм, которая может быть выбрана и установлена перед началом измерений.
Модификация SPECORD 250 PLUS, кроме того, имеет двойной монохроматор, состоящий из предварительного и основного монохроматоров, для улучшения аналитических характеристик спектрофотометра.
Спектрофотометры представляют собой стационарные настольные лабораторные приборы, состоящие из источников излучения (дейтериевая и галогенная лампы), монохроматора, держателя образца, и детектора сигнала. Оптико-механический и электронный узлы установлены в общем корпусе.
По заказам спектрофотометры оснащаются дополнительными аксессуарами, такими как разнообразные держатели образцов, системы контроля температуры и др.
Спектрофотометры имеют порт USB, через который устанавливается связь с управляющим компьютером, а также электрические разъемы для подключения различных аксессуаров.

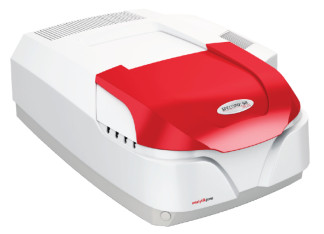

Общий вид спектрофотометров приведен на рисунках 1, 2, 3.
Этикетка с идентификационными данными
Место нанесения знака утверждения типа
© Ш
Рисунок 2 - Задняя панель спектрофотометров SPECORD 50 PLUS, SPECORD 200 PLUS и SPECORD 210 PLUS c указанием мест нанесения идентификационных данных, включая
дату изготовления, и знака утверждения типа
Этикетка с идентификационными
Место нанесения знака утверждения
Пломбировка спектрофотометров не предусмотрена. Нанесение знака поверки на спектрофотометры не предусмотрено.
Спектрофотометры защищены от вмешательства в режимы настройки (регулировки) путем разграничения прав администратора и пользователей с использованием паролей.
Обозначение модификации спектрофотометра и заводской номер спектрофотометра нанесены типографским способом на этикетке с идентификационными данными, расположенной на задней панели спектрофотометра. Заводской номер имеет буквенноцифровой формат.
Управление процессом измерения и обработки выходной информации в спектрофотометре осуществляется с помощью программного обеспечения (далее - ПО).
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ASpect UV |
| Номер версии (идентификационный номер) ПО | не ниже 1.4 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики спектрофотометров
| Значение характеристики | ||||
| Наименование характеристики | SPECORD | SPECORD | SPECORD | SPECORD |
| 50 PLUS | 200 PLUS | 210 PLUS | 250 PLUS | |
| Диапазон измерений спектрального коэффициента направленного | от 0,1 до 100 | |||
| пропускания, % | ||||
| Пределы допускаемой абсолютной по- | ||||
| грешности при измерении спектральных коэффициентов направленного | ||||
| пропускания, %, в спектральном диа- | ||||
| пазоне: | ||||
| - от 190 до 400 нм включ. | ±1,0 | ±1,0 | ±1,0 | ±1,0 |
| - св. 400 до 750 нм включ. | ±0,5 | ±0,5 | ±0,5 | ±0,5 |
| - св. 750 до 1100 нм | ±1,0 | ±1,0 | - | ±1,0 |
| - св. 750 до 1200 нм | - | - | ±1,0 | - |
| Наименование характеристики | Значение характеристики | |||
| SPECORD 50 PLUS | SPECORD 200 PLUS | SPECORD 210 PLUS | SPECORD 250 PLUS | |
| Дрейф показаний (на X = 500 нм), Б/ч, не более | ±0,0005 | |||
| Уровень рассеянного света (на X = 340 нм), %, не более | 0,02 | 0,02 | 0,01 | 0,005 |
| Отклонение нулевой линии от среднего значения (на X = 500 нм), Б, не более | ±0,0005 | |||
| Г абаритные размеры, мм, не более - длина - ширина - высота | 590 690 290 | |||
| Масса, кг, не более | 21 | 22 | 23 | 23 |
| Потребляемая мощность, ВА, не более | 200 | |||
| Напряжение питания частотой 50±1 Гц, В | 220±22 | |||
| Условия эксплуатации: - диапазон температур окружающего воздуха, °С - диапазон относительной влажности окружающего воздуха (при 25 °С), % - диапазон атмосферного давления, кПа | от +15 до +30 от 30 до 80 от 86 до 106 | |||
наносится типографским способом на титульный лист руководства по эксплуатации и на заднюю панель спектрофотометра в виде наклейки.
Таблица 4 - Комплектность средства измерений
| Наименование изделия | Обозначение | Количество |
| Спектрофотометр | SPECORD 50 PLUS, SPECORD 200 PLUS, SPECORD 210 PLUS или SPECORD 250 PLUS* | 1 шт. |
| Спектрофотометры SPECORD. Руководство по эксплуатации | - | 1 экз. |
| Программное обеспечение | ASpect UV | 1 шт. |
| * в соответствии с заказом | ||
приведены в эксплуатационном документе «Спектрофотометры SPECORD. Руководство по эксплуатации» раздел 6 «Управление».
Приказ Федерального агентства по техническому регулированию и метрологии от 27 ноября 2018 г. № 2517 «Об утверждении государственной поверочной схемы для средств измерений спектральных, интегральных, редуцированных коэффициентов направленного пропускания, диффузного и зеркального отражений и оптической плотности в диапазоне длин волн от 0,2 до 20,0 мкм»;
Стандарт предприятия Analytik Jena GmbH, Германия.
| Зарегистрировано поверок | 6 |
| Поверителей | 4 |
| Актуальность данных | 17.09.2024 |
