| Номер в госреестре | 89747-23 |
| Наименование СИ | Аппаратура диагностического мониторинга и контроля состояния технологического оборудования |
| Обозначение типа СИ | КД2210 "Техпрогноз" |
| Изготовитель | Общество с ограниченной ответственностью "Комдиагностика" (ООО "Комдиагностика"), г. Оренбург |
| Год регистрации | 2023 |
| Срок свидетельства | 09.08.2028 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Аппаратура диагностического мониторинга и контроля состояния технологического оборудования КД2210 «Техпрогноз» (далее - аппаратура) предназначена для измерений напряжения постоянного тока, напряжения переменного тока, силы постоянного тока и последующего аналого-цифрового преобразования в параметры абсолютной и относительной вибрации, скорости вращения валов, фаз, осевого сдвига, давления, ударных импульсов, ударных нагрузок, температур, объемного расхода жидкостей, относительного и теплового расширения, качества масла, уровня и других физических величин для расчета не измеряемых прямым путем параметров, а также реализации функции контроля, диагностики и защиты оборудования от превышения критических параметров посредством выдачи управляющих сигналов во внешние системы.
Принцип действия аппаратуры основан на аналого-цифровом преобразовании электрических сигналов, поступающих от первичных преобразователей, их обработке и хранении, с возможностью последующей передачи в информационные системы.
Аппаратура применяется для контроля и диагностики неисправностей по параметрам абсолютной и относительной вибрации, осевого положения, ударных импульсов, частоты вращения (числа оборотов), тока потребления электродвигателя, температуры, давления, уровня и других технологических параметров с выработкой сигналов сигнализации, срабатывающей при достижении предельных значений, и блокировкой в виде управляющих сигналов на исполнительные механизмы или в системы ПАЗ.
Аппаратура представляет собой многоуровневый иерархический и управляющий комплекс. Архитектура в общем виде состоит из верхнего и нижнего уровня.
Нижний уровень аппаратуры состоит из следующих технических средств:
- программируемые логические контроллеры (далее - ПЛК);
- коммуникационное оборудование;
- блок управления;
- монтажный комплект.
Нижний уровень в зависимости от назначения имеет стандартное исполнение (рисунок 1а) или взрывозащищенное исполнение (рисунок 1б). У взрывозащищенного исполнения добавляется маркировка Ex.
В качестве устройств верхнего уровня применяются технические средства, выполненные на базе персонального компьютера (далее - ПК).
Основным измерительным блоком аппаратуры является измерительный контроллер, конфигурируемый при помощи ПК с соответствующим программным обеспечением. В зависимости от задач используются измерительные контроллеры следующих типов:
- комплексы измерительно-вычислительные для мониторинга, диагностики и противоаварийной защиты динамического оборудования САНПО (далее - САНПО), рег. № 65569-16;
- установки измерительные KDR (далее - KDR), рег. № 55134-13;
- приборы для измерения параметров вибрации многоканальные ВИБ-8 (далее -ВИБ-8), рег. № 66997-22;
В качестве первичных преобразователей в аппаратуре могут использоваться: вибропреобразователи КД612, КД618, КД619, КД650, КД6407 (рег. № 75919-19), каналы измерительные КД8700 (рег. № 63767-16), датчики ударных импульсов КД420 (рег. № 8811923), а также другие датчики вибрации, удара, скорости вращения, перемещения, температуры, давления, имеющие унифицированные выходные аналоговые сигналы напряжения и силы постоянного тока. Первичные преобразователи в состав аппаратуры не входят.

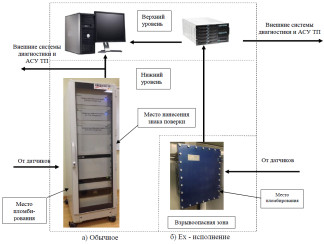

Общий вид, место нанесения знака поверки, место нанесения знака утверждения типа и место пломбирования аппаратуры приведен на рисунке 1. Заводской номер в цифробуквенном формате наносится на маркировочную табличку на стойке.
а) Обычное б) Ех - исполнение
Рисунок 1 - Общий вид, место нанесения знака поверки, место нанесения знака утверждения типа и место пломбирования аппаратуры диагностического мониторинга и контроля состояния технологического оборудования КД2210 «Техпрогноз»
Аппаратура работает с программным обеспечением (далее - ПО) «Техпрогноз», которое осуществляет конфигурирование каналов измерения, настройку сбора, обработки, сохранения, выполняет функции обработки, передачи и регистрации данных, а также предоставляет доступ к текущим и архивным данным с функцией оценки и анализа результатов измерений.
ПО «Техпрогноз» состоит из следующих модулей и частей:
1) Программные модули для конфигурирования измерительных контроллеров и сбора данных представляют собой программы взаимодействия, обеспечивающие связь между измерительными контроллерами и программой обработки, передачи и регистрации данных измерений. Модули обеспечены средствами настройки измерительных каналов, которые представляют собой метрологически незначимую часть ПО «Техпрогноз». КД2210 содержит следующие модули:
- модуль связи с измерительными установками KDR;
- модуль связи с измерительно-вычислительным комплексом САНПО;
- модуль связи с измерительными контроллерами ВИБ-8;
- модуль связи с системами верхнего уровня или измерительными контроллерами по протоколу OPC;
-модуль связи с системами верхнего уровня или измерительными контроллерами по протоколу Modbus.
2) Программа обработки, передачи и регистрации данных измерений получает данные измерений и выполняет их обработку и регистрацию (запись) в базу данных. Программа является метрологически значимой частью ПО «Техпрогноз».
3) Программа конфигурирования иерархической структуры объектов мониторинга (установки, агрегаты, подшипники и прочее), конфигурирования мнемосхем для мониторинга оперативных измерений и настройки связи между программой обработки и программными модулями связи. Программа конфигурирования является метрологически незначимой частью ПО «Техпрогноз», так как не вносит изменения в полученные данные.
4) Программа отображения и визуализации данных измерений представляет собой графический интерфейс для работы с оперативными архивными данными измерений. Программа предназначена для отображения данных измерений из базы данных в удобном для пользователя виде, мониторинга оперативных данных измерений на мнемосхеме и формирования отчетов о состоянии объектов мониторинга. На основании полученных данных измерений, программа позволяет строить различные типы графиков и проводить анализ работы объектов мониторинга. Программа для отображения и визуализации данных измерений является метрологически незначимой частью ПО «Техпрогноз», так как не вносит изменения в полученные данные.
Встроенное ПО измерительных контроллеров реализовано аппаратно и является метрологически значимым. Влияние встроенного ПО учтено при нормировании метрологических характеристик аппаратуры.
Защита ПО от преднамеренного воздействия обеспечивается тем, что пользователь не имеет возможности изменять команды программы, осуществляющие сбор и обработку данных. Доступ к настройке аппаратуры через интерфейсы Ethernet и RS-485 защищен криптографическими методами.
Защита ПО от непреднамеренных воздействий обеспечивается функциями резервного копирования.
Уровень защиты ПО «Техпрогноз» от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 - «высокий».
| Идентификационные данные (признаки) | Значение | ||
| ПО «Техпрогноз» | |||
| Программа конфигурирования измерительного контроллера и сбора данных | Программа обработки, передачи и доступа к данным | Программа отображения данных | |
| Идентификационное наименование ПО | T echPrognoz.Editor | TechPrognoz.Analisys | TechPrognoz.Client |
| Номер версии (идентификационный номер) ПО | не ниже 5.14.0.0 | не ниже 5.14.0.0 | не ниже 5.14.0.0 |
| Цифровой идентификатор ПО | cf 7d ba 22 6f d7 31 52 fd b7 e5 68 90 fb 63 7a | 86 d7 67 a8 e7 31 b0 87 93 45 5c 44 9a 49 42 2e | 01 ca 28 dc 3d 1f 1a 4e 25 92 cb 3e 87 49 ab 7b |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значения |
| Аппаратура КД2210 «Техпрогноз» на основе САНПО | |
| Диапазоны измерений напряжения постоянного тока, В: - при питании положительным напряжением - при питании отрицательным напряжением | от -1 до +21 от -21 до +1 |
| Диапазон рабочих частот сигнала напряжения переменного тока, Г ц | от 0,1 до 10 000 |
| Диапазон измерений значения размаха напряжения переменного тока, В | от 0,001 до 20 |
| Диапазон измерений среднеквадратического значения напряжения переменного тока, В | от 0,001 до 7,07 |
| Пределы допускаемой приведённой к диапазону измерений погрешности измерений напряжения постоянного тока, размаха и среднеквадратического значения напряжения переменного тока в рабочем диапазоне температур, % | ±0,25 |
| Диапазон измерений силы постоянного тока, мА | от 4 до 20 |
| Пределы допускаемой приведённой к диапазону измерений погрешности измерений силы постоянного тока в рабочем диапазоне температур, % | ±0,25 |
| Диапазон воспроизведения силы постоянного тока, мА | от 4 до 20 |
| Пределы допускаемой приведённой к диапазону воспроизведения погрешности воспроизведения силы постоянного тока в рабочем диапазоне температур, % | ±0,25 |
| Аппаратура КД2210 «Техпрогноз» на основе ВИБ-8 | |
| Диапазон измерений среднеквадратического значения напряжения переменного тока в диапазоне частот от 2 до 10000 Гц (при наличии постоянной составляющей напряжения электрического тока в диапазоне от 8 до 12 В), В | от 0,0007 до 5 |
| Пределы допускаемой приведенной (к верхнему пределу измерений) погрешности измерений среднеквадратического значения напряжения переменного тока, % | ±1 |
| Коэффициент преобразования, (мс"2)/В | 100 |
| Диапазоны показаний параметров вибрации, при использовании подключаемых первичных преобразователей: - виброускорения в диапазоне частот от 2 до 10000 Гц, м/с2 - виброскорости в диапазоне частот от 2 до 1000 Гц, мм/с - виброперемещения в диапазоне частот от 2 до 200 Гц, мкм | от 0,1 до 500 от 0,01 до 50 от 0,1 до 125 |
| Аппаратура КД2210 «Техпрогноз» на основе KDR | |
| Диапазон измерений напряжения постоянного тока модуля измерительного KDM24, В | от -2 до +2 от -10 до +10 |
| Пределы допускаемой основной приведенной к верхнему пределу измерений погрешности измерений напряжения постоянного тока для модуля измерительного KDM24, % | ±0,05 |
| Диапазоны измерений среднеквадратического значения напряжения переменного тока для модуля измерительного KDM24, В: - в режиме «Дифференциальный вход» - в режиме «IEPE датчик» | от 0,001 до 7,07 от 0,001 до 1,41 от 0,001 до 5 от 0,001 до 1 |
| Пределы допускаемой основной приведенной к верхнему пределу измерений диапазона погрешности измерений среднеквадратического значения напряжения переменного тока для модуля измерительного KDM24, %: - в режиме «Дифференциальный вход» - в режиме «IEPE датчик» | согласно таблицы 3 согласно таблицы 4 |
| Диапазон измерений напряжения среднеквадратического значения напряжения переменного тока (для входного напряжения с постоянной составляющей, равной плюс 10 В) для модуля измерительного KDM25, В | от 0,001 до 5 |
| Пределы допускаемой основной приведённой к верхнему пределу измерений погрешности измерений среднеквадратического значения напряжения переменного тока для модуля измерительного KDM25, %: | согласно таблице 5 |
| Диапазон измерений силы постоянного тока для модуля измерительного KDM27, мА | от 0,001 до 20 |
| Пределы допускаемой основной приведенной к верхнему пределу измерений погрешности измерений силы постоянного тока для модуля измерительного KDM27, % | ±0,05 |
Таблица 3 - Пределы допускаемой основной приведённой к верхнему пределу измерений диапазона погрешности измерений среднеквадратического значения напряжения переменного тока для модуля измерительного KDM24 в режиме «Дифференциальный вход»_
| Частота преобразования АЦП, Fnp, Гц | Частота входного сигнала | Пределы допускаемой основной приведённой к верхнему пределу измерений диапазона погрешности измерений среднеквадратического значения напряжения переменного тока, % | |
| 610,352; 915,527; 1220,70; 1831,05; 2441,41; 3662,11; 4882,81; 7324,22; 9765,63; 14648,0 | от 10 Гц до 0,43 • Fnp | ±0,05 | |
| 19531; 29297; 39063 | от 10 Гц до 0,25• Fnp включ. | ±0,1 | |
| св. 0,25- Fnp до 0,43 • Fnp | ±0,2 | ||
| 58594; 78125; 117188 | от 10 Гц до 0,25• Fnp включ. | ±0,2 | |
| св. 0,25- Fnp до 0,43 • Fnp | ±2 | ||
| Таблица 4 - Пределы допускаемой основной прив диапазона погрешности измерений среднеквадратич тока для модулей измерительных KDM24 в режиме «I | едённой к верхнему пределу измерений еского значения напряжения переменного EPE датчик» | ||
| Частота преобразования АЦП, Fnp, Гц | Частота входного сигнала | Пределы допускаемой основной приведённой к верхнему пределу измерений диапазона погрешности измерений среднеквадратического значения напряжения переменного тока, % | |
| 610,352; 915,527; 1220,7; 1831,05; 2441,41; 3662,11; 4882,81; 7324,22; 9765,63; 14648 | от 25 Гц до 0,43 • Fnp | ±0,1 | |
| 19531; 29297; 39063 | от 25 Гц до 0,25- Fnp включ. | ±0,2 | |
| св. 0,25- Fnp до 0,43 - Fnp | ±0,4 | ||
| 58594; 78125; 117188 | от 25 Гц до 0,25- Fnp включ. | ±0,4 | |
| св. 0,25- Fnp до 0,43 - Fnp | ±4 | ||
Таблица 5 - Пределы допускаемой основной приведённой к верхнему пределу измерений диапазона погрешности измерений среднеквадратического значения напряжения переменного
| тока для модулей измерительных KDM25 в режиме «IE | к» и ч ат д E а | |
| Частота преобразования АЦП, Fnp, Гц | Частота входного сигнала | Пределы допускаемой основной приведённой к верхнему пределу измерений диапазона погрешности измерений среднеквадратического значения напряжения переменного тока, |
| 610,352; 1220,7; 2441,41; 4882,81; 9765,63; | от 25 Гц до 0,43 • Fnp | ±0,2 |
| 19531; 39063 | от 25 Гц до 0,25- Fnp включ. | ±0,2 |
| св. 0,25- Fnp до 0,43 - Fnp | ±0,4 | |
| 78125 | от 25 Гц до 0,25- Fnp включ. | ±0,4 |
| св. 0,25- Fnp до 0,43 - Fnp | ±4 | |
Таблица 6 - Основные технические характеристики
| Наименование характеристики | Значения |
| Напряжение питания от источника переменного тока в диапазоне | |
| частот от 47 до 64 Гц, В | от 180 до 264 |
| Габаритные размеры, мм | |
| - длина | 680 |
| - ширина | 622 |
| - высота | 331 |
| Масса, кг, не более | 150 |
| Нормальные условия измерений: | |
| - температура окружающей среды, °С | от +15 до +25 |
| - относительная влажность воздуха, % | от 30 до 80 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от -40 до +80 |
| - относительная влажность воздуха, % | до 95 |
наносится на маркировочную табличку на стойку и на титульный лист паспорта типографским способом.
Таблица 7 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Аппаратура диагностического мониторинга и контроля состояния технологического оборудования | КД2210 «Техпрогноз» | 1 шт. |
| Паспорт | КОМД.421451.002ПС | 1 экз. |
| Руководство по эксплуатации | КОМД.421451.002РЭ | 1 экз. |
| Руководство пользователя | - | 1 экз. |
| Программное обеспечение для настройки и поверки | - | 1 шт. |
приведены в руководстве по эксплуатации «Аппаратура диагностического мониторинга и контроля состояния технологического оборудования КД2210 «Техпрогноз» КОМД.421451.002РЭ, раздел 1.4 «Устройство и работа».
Приказ Росстандарта от 27 декабря 2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»;
КОМД.421451.002ТУ «Аппаратура диагностического мониторинга и контроля состояния технологического оборудования КД2210 «Техпрогноз». Технические условия».
