| Номер в госреестре | 89753-23 |
| Наименование СИ | Манометры, вакуумметры и мановакуумметры показывающие сигнализирующие |
| Обозначение типа СИ | МПС |
| Изготовитель | Общество ограниченной ответственностью "Манометр" (ООО "Манометр"), Саратовская область, г. Энгельс-19 |
| Год регистрации | 2023 |
| Срок свидетельства | 08.08.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Манометры, вакуумметры и мановакуумметры показывающие сигнализирующие МПС (далее - манометры) предназначены для измерений избыточного и вакуумметрического давлений не кристаллизирующихся, незагрязненных жидкостей и газов, а также для управления внешними электрическими цепями от сигнализирующего устройства прямого действия, путем включения и выключения контактов в схемах сигнализации автоматики и блокировки технологических процессов.
Принцип действия манометров основан на использовании зависимости между измеряемым давлением и упругой деформацией чувствительного элемента.
Конструктивно манометры состоят из цилиндрического корпуса со шкалой, закрытой защитным стеклом, чувствительного элемента, кинематического механизма со стрелкой, сигнализирующего механизма с указателями, устройством настройки точек срабатывания сигнализирующего устройства, вывода электрических контактов, штуцера для подключения манометра. Чувствительным элементом манометров является трубчатая пружина. Под воздействием среды избыточного давления, подведенная к внутренней полости трубка стремится к распрямлению. При этом изменяются внутренний и внешний радиусы пружины, что вызывает соответствующее изменение положения свободного конца пружины, это в свою очередь приводит к перемещению показывающей стрелки манометра посредством передаточного механизма. Стрелка при своем движении осуществляет замыкание или размыкание (в зависимости от схемы подключения манометра) контактов сигнализирующего механизма, подключенных к выводу электрических контактов.
Манометры изготавливаются в шести моделях 011; 012; 013; 021; 022; 023, условное обозначение исполнений которых структурно выглядит следующим образом:
Структура условного обозначения для моделей 011; 012; 013 [Х1] - [Х2] - [Х3] - [Х4] [Х5] - [Х6] - [Х7] - [Х8] - [Х9] - [Х10] - [Х11] - [Х12] - [Х13] - [Х14]
Х1 - Обозначение типа: «МПС»;
Х2 - Обозначение модели: «011»; «012»; «013»;
Хэ - Обозначение исполнения с дополнительными требованиями к поставке: «А», для прочих исполнений - не обозначается;
Х4 - Верхний предел диапазона измерений избыточного давления - для манометров; вакуумметричесого давления - для вакуумметров; диапазон измерений - для мановакуумметров; Х5- Единицы измерений: «кПа»; «МПа»; «бар»; «кгс/см2»;
Хб - Класс точности: «1,0»; «1,5»;
Х7- Исполнение сигнализирующего устройства по ГОСТ 2405-88;
Х8- Обозначение для исполнения без фланца: «БФ»,с фланцем - не обозначается;
Х9- Обозначение дополнительной комплектации: «КМЧ-1»; «КМЧ-2»; «КБ»; «кронштейн»;
Х10- Обозначение для исполнений с осевым штуцером : «ОС», с радиальным штуцером - не обозначается;
Х11- Обозначение исполнения контактов с магнитным поджатием: «МП»,со скользящими контактами - не обозначается;
Х12- Обозначение для исполнений с нестандартной резьбой : «G1/2», «К1/2», для исполнения с резьбой М20х1,5 - не обозначается;
Х13- Обозначение для исполнений для рабочей среды - кислород, и с необходимостью обезжиривания: «Кислород», «Обезжирить», для прочих исполнений - не обозначается;
Х14- Обозначение технических условий производства: «МГРФ.406128.014ТУ»
Структура условного обозначения для моделей 021; 022; 023 [Х1] - [Х2] - [Х3] - [Х4] [Х5] - [Х6] - [Х7] - [Х8] - [Х9] - [Х10] - [Х11] - [Х12] - [Х13]
XI - Обозначение типа: «МПС»;
Х2 - Обозначение модели: «021»; «022»; «023»;
Хз - Обозначение исполнения с дополнительными требованиями к поставке: «А», для прочих исполнений - не обозначается;
Х4 - Верхний предел диапазона измерений избыточного давления - для манометров; вакуумметричесого давления - для вакуумметров; диапазон измерений - для мановакуумметров;
Х5 - Единицы измерений: «кПа»; «МПа»; «бар»; «кгс/см2»;
Хб - Класс точности: «1,0»; «1,5»;
Х7 - Исполнение сигнализирующего устройства по ГОСТ 2405-88;
Х8 - Обозначение для исполнения с задним фланцем: «Ф, без фланца - не обозначается;
Х9 - Обозначение дополнительной комплектации: «КМЧ-1»; «КМЧ-2»; «КБ»; «кронштейн»;
Х10 - Обозначение исполнения контактов с магнитным поджатием: «МП», со скользящими контактами - не обозначается;
XII - Обозначение для исполнений с нестандартной резьбой : «G1/2», «К1/2», для исполнения с резьбой М20х1,5 - не обозначается;
Х12 - Обозначение для исполнений для рабочей среды - кислород, и с необходимостью обезжиривания: «Кислород», «Обезжирить», для прочих исполнений - не обозначается;;
Х13- Обозначение технических условий производства: «МГРФ.406128.014ТУ»
Заводские номера наносятся в виде цифрового и (или) буквенно-цифрового обозначения, состоящего из арабских цифр и (или) букв латинского алфавита, на циферблате манометра методом печати или рукописным методом. Заводской номер допускается наносить на корпус прибора.

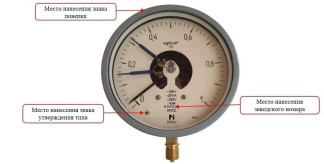

Общий вид манометров представлен на рисунке 1.
Знак поверки наноситсяна корпус манометра и (или) типографическим способом на свидетельство о поверке и (или) в паспорт. Допускается знак поверки наносить на заднюю поверхность корпуса или стекло прибора.
Таблица! - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазоны измерений давления, МПа!) -, для моделей: - 011; 021 - 012; 022 - 013; 023 | от -0,1 до 0; от -0,1 до 0,06; от -0,1 до 0,15; от -0,1 до 0,3; от 0 до 0,1; от 0 до 0,16; от 0 до 0,25; от 0 до 0,4 от -0,1 до 0,5; от -0,1 до 0,9; от -0,1 до 1,5; от -0,1 до 2,4; от 0 до 0,6; от 0 до 1; от 0 до 1,6; от 0 до 2,5; от 0 до 4; от 0 до 6 от 0 до 10; от 0 до 16; от 0 до 25; от 0 до 40; от 0 до 60 |
| Пределы допускаемой основной погрешности приведенной к диапазону измерений давлений, % (класс точности по ГОСТ 2405-882)3)) | ±1,0(1,0); ±1,5(1,5) 5) |
| Пределы допускаемой основной приведенной погрешности к диапазону измерений давлений срабатывания сигнализирующего устройства4), %: - со скользящими контактами - с магнитным поджатием | ±1,5; ±2,55) ±4,0; ±6,05) |
| Пределы допускаемой дополнительной погрешности, приведенной к диапазону измерений давлений, вызванной отклонением температуры окружающей среды от нормальных условий, % | Удоп= ± Kt • At6) |
| Примечания: 1) - в зависимости от заказа приборы поставляются с единицами измерений МПа, кПа, кгс/см2, бар. По требованию потребителей приборы могут изготавливаться в других единицах измерений. 2) - в зависимости от заказа; 3) - вариация измерений манометра не превышает абсолютного значения предела допускаемой основной погрешности измерений. 4) - вариация срабатывания сигнализирующего устройства не превышает абсолютного значения предела допускаемой основной погрешности срабатывания. 5) - фактическое значение погрешности указывается в паспорте. 6) - Kt - температурный коэффициент: 0,06 % / °С - для классов точности приборов и пределов допускаемой основной приведенной погрешности срабатывания сигнализирующего устройства 1; 1,5; 0,1 % / °С - для пределов допускаемой основной приведенной погрешности срабатывания сигнализирующего устройства 2,5; 4,0; 6,0; At - абсолютное значение разности температур, определяемое по формуле: At = | t2 - t1 |, где t1 - любое действительное значение температуры окружающего воздуха, равное: от +21 до +25 °С для приборов класса точности 1,0; от +18 до +28 °С для приборов класса точности 1,5 t2 - действительное значение температуры от -50 до +70 °С | |
| Наименование характеристики | Значение |
| Габаритные размеры (высотахдиаметр корпуса), мм, не более, для модификаций: - 011; 012; 013 - с осевым штуцером - с радиальным штуцером - 021; 022; 023 - с радиальным штуцером | 140x115 155x115 220x175 |
| Масса, кг, не более, для модификаций: - 011; 012; 013 - 021; 022; 023 | 1,1 2,0 |
| Нормальные условия измерений: - температура окружающей среды, °С, в зависимости от класса точности - 1,0 - 1,5 - относительная влажность, % - атмосферное давление, кПа - для манометров - для мановакууметров и вакууметров | от +21 до +25 от +18 до +28 от 30 до 80 от 84,0 до 106,7 от 98 до 104 |
| Рабочие условия измерений: - температура окружающей среды, °С - относительная влажность, %, не более | от -50 до +70 98 |
| Средняя наработка на отказ, ч | 66000 |
| Средний срок службы, лет | 12 |
наносится на циферблат манометра методом офсетной печати и на эксплуатационную документацию типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Манометр, вакуумметр или мановакуумметр показывающий сигнализирующий | МПС | 1 шт. |
| Паспорт | МГРФ.406128.014 ПС | 1 экз. |
| Руководство по эксплуатации | МГРФ.406128.014 РЭ | 1 экз. |
приведены в разделе 2.1 «Подготовка к использованию» документа МГРФ.406128.014 РЭ Руководство по эксплуатации.
Приказ Росстандарта от 20 октября 2022 г. №2653 «Об утверждении Государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»;
МГРФ.406128.014ТУ Манометры, вакуумметры, мановакуумметры показывающие сигнализирующие типа МПС. Технические условия;
ГОСТ 2405-88 Манометры, вакуумметры, мановаккумметры, напоромеры, тягомеры и тягонапоромеры. Общие технические условия.
