| Номер в госреестре | 89761-23 |
| Наименование СИ | Мерники металлические технические 1-го класса горизонтальные |
| Обозначение типа СИ | МТГ-1 |
| Изготовитель | "Тульский опытно-экспериментальный завод", г. Тула (изготовлены в 1952 - 1974 гг.) |
| Год регистрации | 2023 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Мерники металлические технические 1-го класса горизонтальные МТГ-1 (далее -мерники) предназначены для измерения объёмного количества жидкости (спирта или водноспиртовых растворов) методом слива и налива.
Принцип работы мерников основан на измерении объёма жидкости методом слива или налива.
Мерники изготовлены из коррозионно-стойких материалов, не взаимодействующих с рабочей средой. Конструкция мерников обеспечивает достаточную жесткость, прочность и вместимость при длительной эксплуатации.
Конструктивно, мерники представляют собой горизонтальный сварной сосуд цилиндрической формы с коническим днищем и верхней крышкой. В крышке имеется люк для обслуживания мерника. На корпусе мерника расположены пробно-спускные краны служащие для отбора проб. В мернике имеется патрубок для донного налива, а также переливной узел для аварийного перелива жидкости, который осуществляется через патрубок полного слива. Для измерения объёма, наблюдения за уровнем жидкости и контроля в мерниках предусмотрены смотровые окна. Заполнение мерника жидкостью до необходимого объёма производится через трубу для донного налива.
Мерник устанавливается на опорах и с помощью домкратов по ампуле уровня устанавливается в вертикальное положение. К мерникам данного типа относятся мерники металлические технические 1-го класса горизонтальные МТГ-1.
Заводской номер наносится на маркировочную табличку, прикрепленную к корпусу мерника, методом гравировки, что обеспечивает возможность прочтения и сохранность указанной информации в процессе эксплуатации мерника.
Мерники пломбируют с нанесением знака поверки. Пломбы со знаком поверки наносятся на смотровые окна, крышку и фланцы каждого мерника.
Общий вид мерников представлен на рисунках 1, 3, 5, 7, 9, 11, 13, 15.

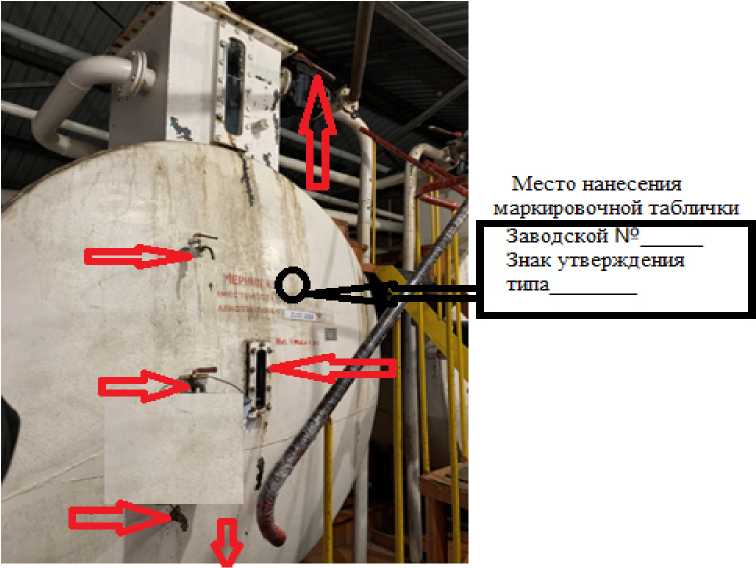

Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки, заводского номера и знака утверждения типа представлены на рисунках 2, 4, 6, 8, 10, 12, 14, 16.

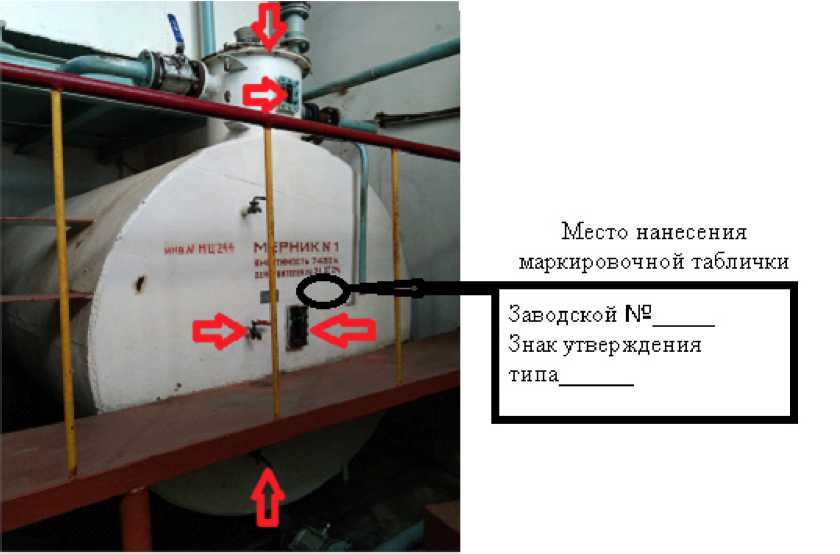

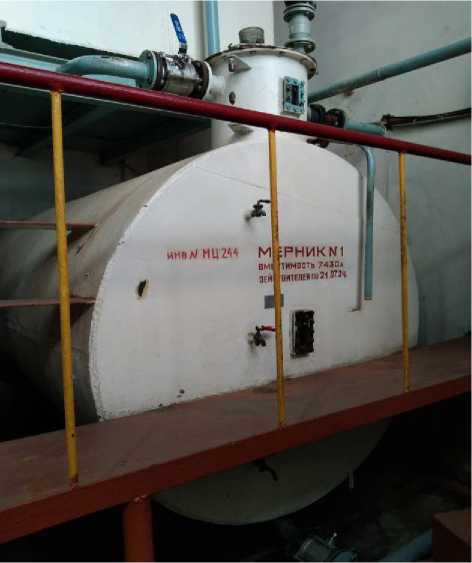

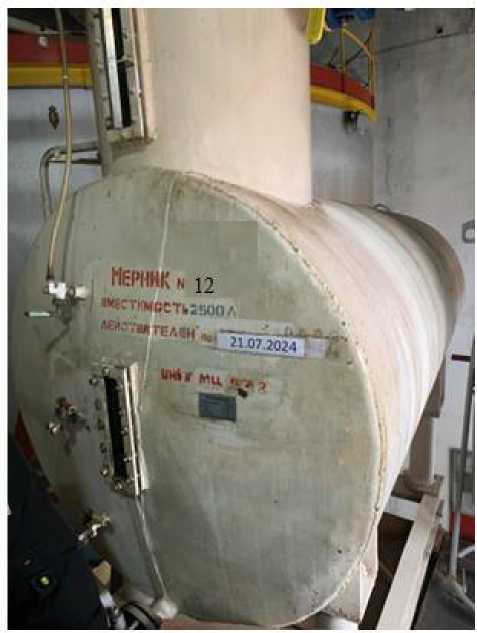

Рисунок 1 - Общий вид мерника МТГ-1, зав. № 1

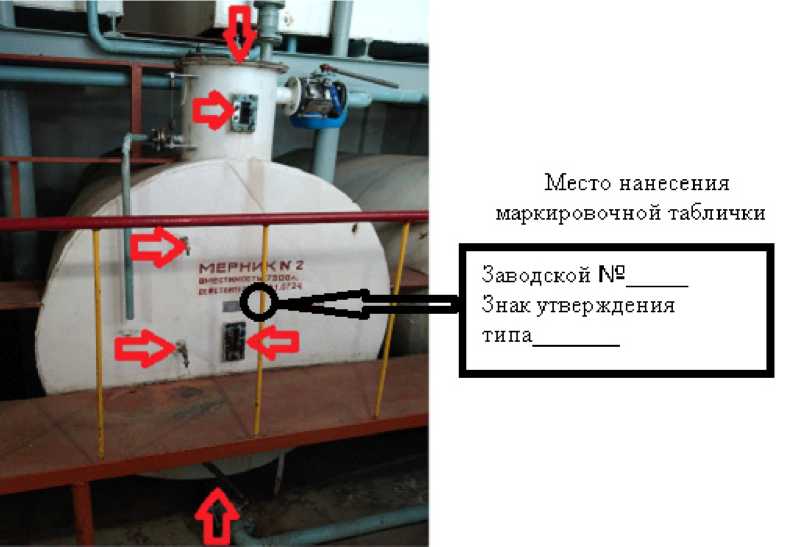

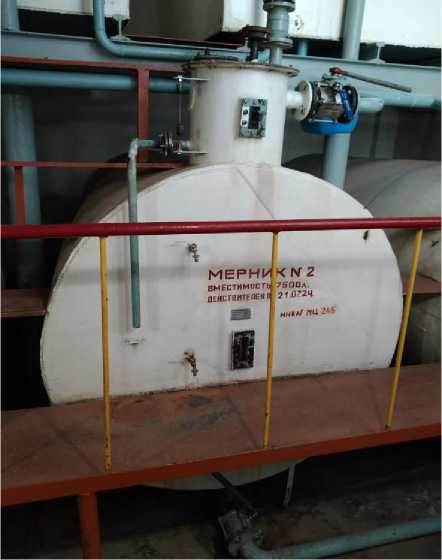

Рисунок 3 - Общий вид мерника МТГ-1, зав. № 2

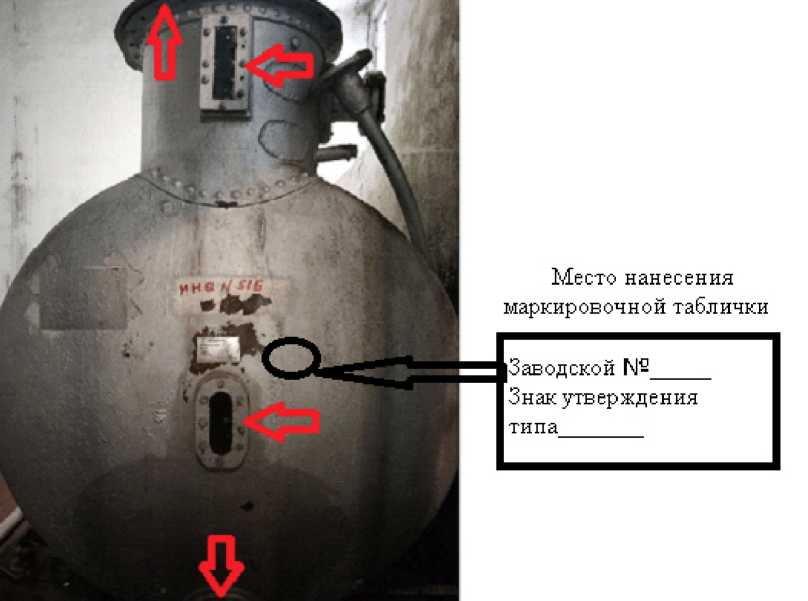

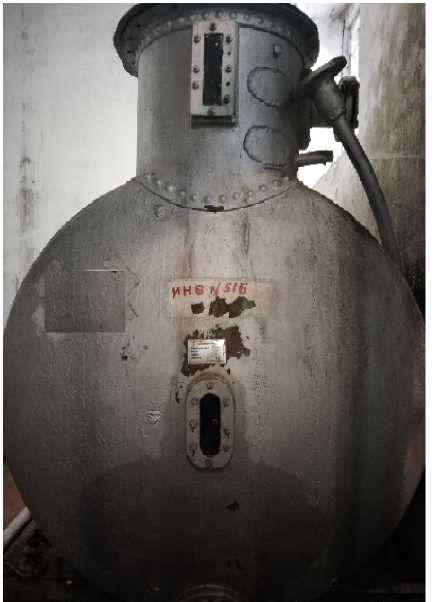

Рисунок 5 - Общий вид мерника МТГ-1, зав. № 3

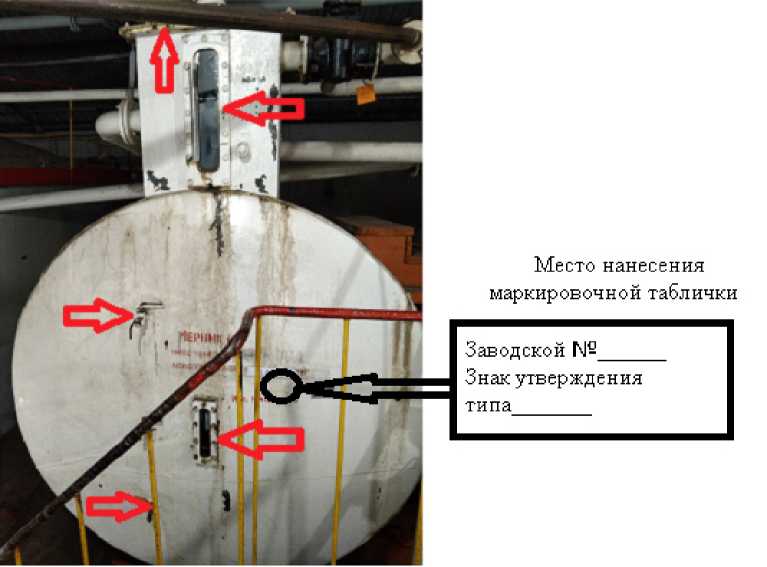

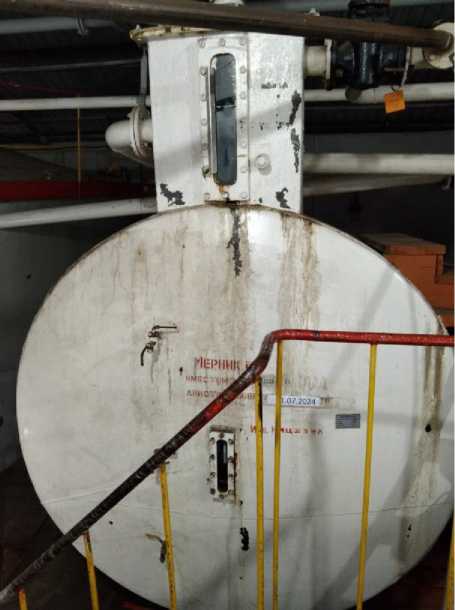

Рисунок 7 - Общий вид мерника МТГ-1, зав. № 7

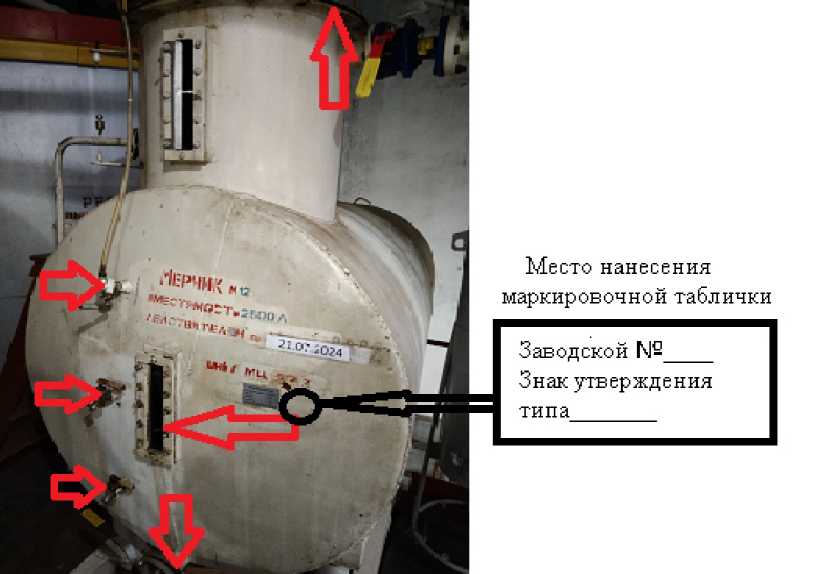

Рисунок 9 - Общий вид мерника МТГ-1, зав. № 12
***
Место нанесения маркировочной таблички
Заводской №___

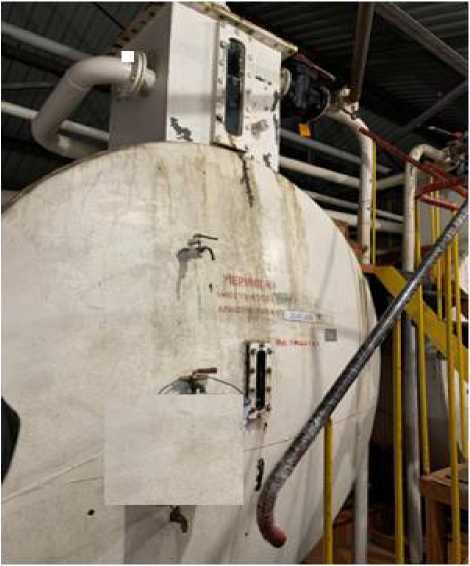

Рисунок 11 - Общий вид мерника МТГ-1, зав. № 13

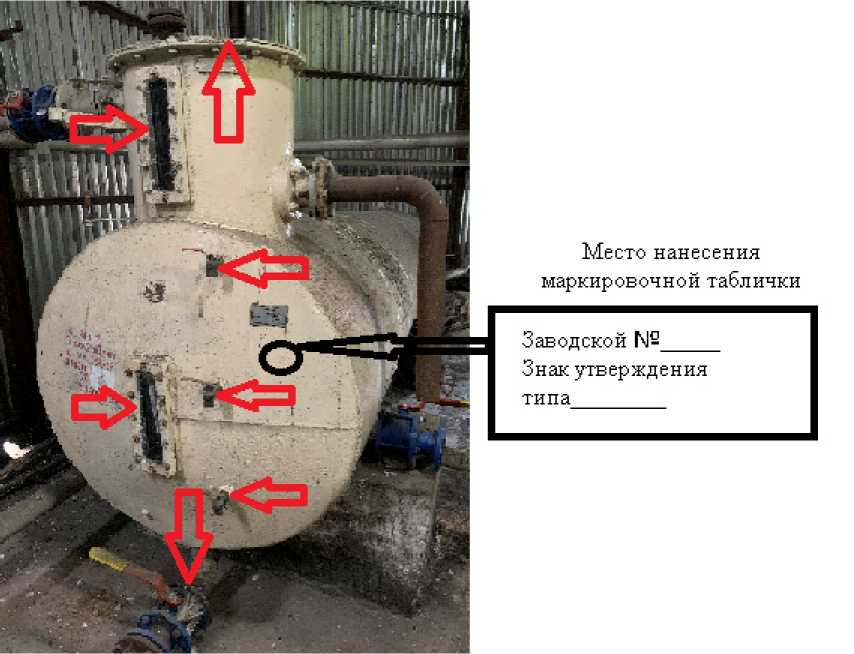

Рисунок 13 - Общий вид мерника МТГ-1, Зав. № 29

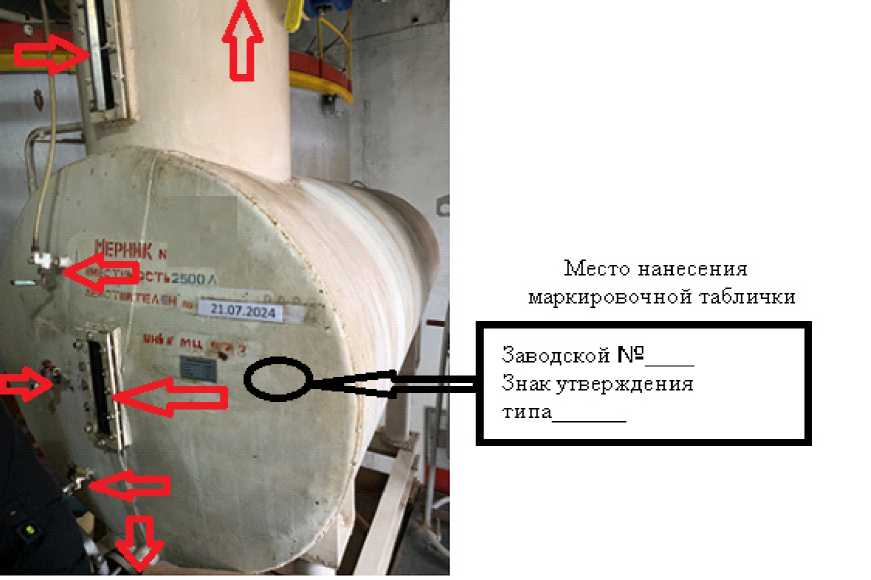

- Общий вид мерников МТГ-1, зав. № 30
Место нанесения маркировочной таблички
Заводской №____
Знак утверждения типа________

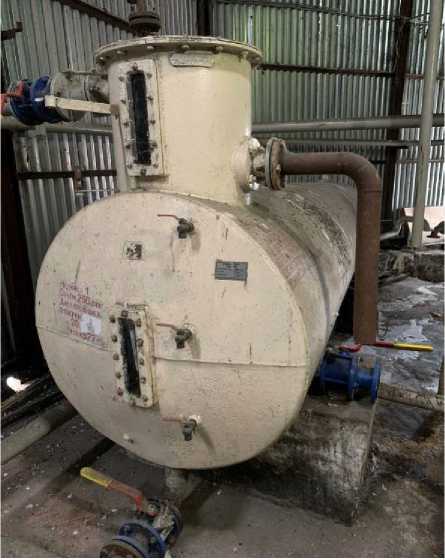

Рисунок 15
Метрологические и технические характеристики мерников МТГ-1, зав.№ 1, 2, 3, 7, 8, 12, 13, 29, 30 приведены в таблицах 1 и 2.
Таблица 1 - Метрологические характеристики мерников МТГ-1
| Наименование характеристики | Значение |
| Номинальная вместимость, дм3 | |
| - для МТГ-1, зав.№ 12, 29, 30 | 2500,00 |
| - для МТГ-1, зав.№ 3 | 3860,00 |
| - для МТГ-1, зав.№ 1,2 | 7500,00 |
| - для МТГ-1, зав.№ 7 | 11820,00 |
| - для МТГ-1, зав.№ 13 | 11900,00 |
| - для МТГ-1, зав.№ 8 | 12030,00 |
| Пределы допускаемой относительной погрешности при температуре 20 °С, от номинального значения полной вместимости, % | ±0,2 |
Таблица 2 - Технические характеристики мерников МТГ-1
| Наименование характеристики | Значение |
| Габаритные размеры (Диаметр1 х Диаметр2 х Длина х Высота), мм, не более | |
| - для МТГ-1, зав.№ 12 | 1352х970х2455х1820 |
| - для МТГ-1, зав.№ 29, 30 | 1140х800х3400х1640 |
| - для МТГ-1, зав.№ 3 | 1420х990х2600х1910 |
| - для МТГ-1, зав.№ 1,2 | 1800х1500х4020х2300 |
| - для МТГ-1, зав.№ 7, 8, 13 | 2100х1700х4130х2730 |
| Условия эксплуатации: | |
| - температура окружающего воздуха, °С | от +5 до +30 |
| - относительная влажность, % | от 30 до 80 |
| - атмосферное давление, кПа | от 84 до 106 |
наносится на маркировочную табличку, прикрепленную к корпусу мерника, и на паспорт. Способ нанесения знака на табличку - гравировка, на титульный лист паспорта - типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Мерник металлический технический 1-го класса горизонтальный, зав.№ 1 | МТГ-1 | 1 шт. |
| Мерник металлический технический 1-го класса горизонтальный, зав.№ 2 | МТГ-1 | 1 шт. |
| Мерник металлический технический 1-го класса горизонтальный, зав.№ 3 | МТГ-1 | 1 шт. |
| Мерник металлический технический 1-го класса горизонтальный, зав.№ 7 | МТГ-1 | 1 шт. |
Продолжение таблицы 3
| Наименование | Обозначение | Количество |
| Мерник металлический технический 1-го класса горизонтальный, зав.№ 8 | МТГ-1 | 1 шт. |
| Мерник металлический технический 1-го класса горизонтальный, зав.№ 12 | МТГ-1 | 1 шт. |
| Мерник металлический технический 1-го класса горизонтальный, зав.№ 13 | МТГ-1 | 1 шт. |
| Мерник металлический технический 1-го класса горизонтальный, зав.№ 29 | МТГ-1 | 1 шт. |
| Мерник металлический технический 1-го класса горизонтальный, зав.№ 30 | МТГ-1 | 1 шт. |
| Паспорт | 1 ПС | 1 шт. |
| Паспорт | 2 ПС | 1 шт. |
| Паспорт | 3 ПС | 1 шт. |
| Паспорт | 7 ПС | 1 шт. |
| Паспорт | 8 ПС | 1 шт. |
| Паспорт | 12 ПС | 1 шт. |
| Паспорт | 13 ПС | 1 шт. |
| Паспорт | 29 ПС | 1 шт. |
| Паспорт | 30 ПС | 1 шт. |
приведены в разделе 3 «Порядок работы» паспорта 1 ПС, 2 ПС, 3 ПС, 7 ПС, 8 ПС, 12 ПС, 13 ПС, 29 ПС, 30 ПС.
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
