| Номер в госреестре | 89763-23 |
| Наименование СИ | Измеритель |
| Обозначение типа СИ | LCR 78210 |
| Изготовитель | Компания "Good Will Instrument Co., Ltd" (GW Instek), Тайвань (Китай) |
| Год регистрации | 2023 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Измеритель LCR 78210 (далее - измеритель) предназначен для измерений электрического сопротивления постоянному электрическому току, полного электрического сопротивления (импеданса) переменному току, электрической емкости и индуктивности.
Конструктивно измеритель представляет собой моноблок, на лицевой панели которого расположены дисплей, функциональные клавиши и измерительные разъёмы. Функциональные клавиши служат для выбора пределов измерения и специальных функций при измерениях.
Измеритель оборудован стандартными интерфейсами GPIB, LAN и USB.
Принцип измерения измерителей LCR 78210 основан на формировании тестового сигнала и его анализе после прохождения через объект измерения, с последующим вычислением импеданса и его составляющих на основании вносимых изменений в тестовый сигнал объектом измерения.
Для предотвращения несанкционированного доступа к внутренним частям измерителя один из винтов крепления корпуса пломбируется.
Самоклеящаяся этикетка с заводским (серийным) номером в цифровом формате, однозначно идентифицирующим экземпляр измерителя размещена на задней панели.
Отсутствует возможность нанесения знака поверки непосредственно на измеритель.
Общий вид измерителей, место нанесения знака утверждения типа, место пломбировки от несанкционированного доступа, представлены на рисунке 1.
К утверждаемому типу относится измеритель LCR 78210 зав. № GEW131466.
Место нанесения знака утверждения типа

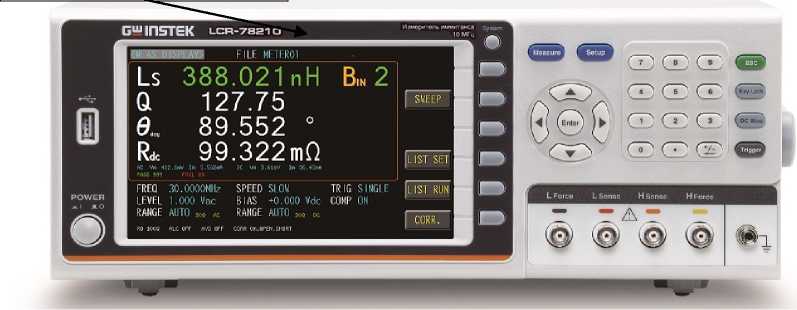

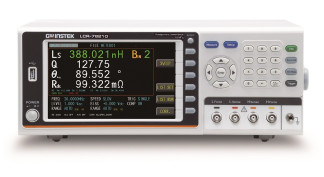

а) Общий вид измерителя LCR 78210, панель лицевая
Место пломбировки
Место нанесения заводского (серийного) номера

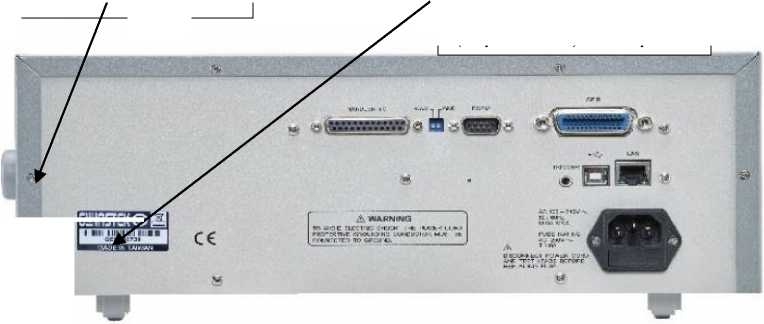

б) Общий вид измерителя LCR 78210, панель задняя
Рисунок 1 - Общий вид измерителя LCR 78210 место нанесения знака утверждения типа, место пломбировки от несанкционированного доступа
Программное обеспечение (ПО) предназначено для управления работой измерителя.
Уровень защиты ПО «низкий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные (признаки) ПО______________________
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | LCR8200.BIN |
| Номер версии (идентификационный номер ПО) | не ниже 1.37 |
| Цифровой идентификатор ПО | _ |
Метрологические и технические характеристики измерителя приведены в таблицах 2-6.
Таблица 2- Метрологические характеристики измерителя
| Наименование характеристики | Значение |
| Диапазон установки частоты тестового сигнала, Г ц | от 10 до 1-107 |
| Пределы абсолютной погрешности установки частоты тестового сигнала, Г ц | ±(7-10-6-F + 0,1)* |
| Диапазон измерений электрического сопротивления постоянному току, Ом | от 0,1 до 1-107 |
| Пределы допускаемой относительной погрешности измерений электрического сопротивления постоянному току, %, в диапазоне: - от. 0,1 до 1,0 Ом включ. - св. 1,0 до 10 Ом включ. - св. 10 Ом до 100 кОм включ. | ±2,5 ±1,0 ±0,6 |
| - св.100 кОм до 1,0 МОм включ. - св. 1,0 до 10 МОм включ. | ±1,0 ±10 |
| *F- установленное значение частоты, Гц; | |
Таблица 3 - Пределы относительной погрешности измерений импеданса
| Диапазон | Относительная погрешность измерений импеданса, % | ||||||||
| Частота тестового сигнала | |||||||||
| от 20 до 50 Гц | св. 50 до 100 Гц | св.100 Гц до 10 кГц | св. 10 до 50 кГц | св. 50 до 100 кГц | св. 100 до 500 кГц | св.500 кГц до 1 МГц | св. 1 до 5 МГц | св. 5 до 10 МГц | |
| св. 0,1 до 1,0 Ом включ. | ±0,3 | ±0,3 | ±0,3 | ±0,3 | ±0,3 | ±2,0 | ±4,0 | ±18 | ±30 |
| св. 1,0 до 10 Ом включ. | ±0,1 | ±0,1 | ±0,1 | ±0,1 | ±0,1 | ±1,6 | ±3,5 | ±6,5 | ±14 |
| св. 10 Ом до 100 Ом включ. | ±0,1 | ±0,1 | ±0,1 | ±0,1 | ±0,1 | ±1,6 | ±3,5 | ±5,6 | ±8,0 |
| св. 100 Ом до 1 кОм включ. | ±0,06 | ±0,06 | ±0,1 | ±0,1 | ±0,1 | ±1,6 | ±4,0 | ±5,6 | ±8,0 |
| св. 1 до 10 кОм включ. | ±0,06 | ±0,06 | ±0,1 | ±0,1 | ±0,1 | ±2,4 | ±6,0 | ±8,0 | ±14 |
| св. 10 до 100 кОм включ. | ±0,1 | ±0,1 | ±0,3 | ±0,3 | ±1,0 | ±3,8 | ±8,0 | ±18 | ±30 |
| св. 100 кОм до 1 МОм включ | ±0,1 | ±0,1 | ±0,4 | ±2,0 | ±4,0 | - | - | - | - |
| св. 1 до 10 МОм включ. | ±0,5 | ±0,5 | ±0,5 | - | - | - | - | - | - |
Таблица 4 - Пределы относительной погрешности измерений емкости
| Диапазон | Относительная погрешность измерений емкости, % | |||||||
| Частота тестового сигнала | ||||||||
| от 20 до 50 Гц | св. 50 до 100 Гц | св.100 до 500 Гц | св.500 Гц до 1 кГц | св. 1 до 10 кГц | св. 10 до 100 кГц | св.100 кГц до 1 МГц | св. 1 до 10 МГц | |
| от 1 до 10 пФ включ. | - | - | - | - | - | ±2,8 | ±0,92 | ±3,7 |
| св. 10 до 100 пФ включ. | - | - | - | ±5,5 | ±2,8 | ±0,51 | ±0,4 | ±3,7 |
| св. 100 пФ до 1 нФ включ. | - | ±3,17 | ±1,48 | ±0,54 | ±0,27 | ±0,14 | ±0,4 | ±1,4 |
| св. 1 до 10 нФ включ. | ±6,1 | ±0,65 | ±0,27 | ±0,27 | ±0,16 | ±0,14 | ±0,4 | ±3,7 |
| св. 10 до 100 нФ включ. | ±0,95 | ±0,23 | ±0,14 | ±0,14 | ±0,14 | ±0,14 | ±1,48 | ±13,5 |
| св. 100 нФ до 1 мкФ включ. | ±0.68 | ±0,2 | ±0,14 | ±0,14 | ±0,14 | ±0,36 | ±1,48 | ±24,4 |
| св. 1 до 10 мкФ включ. | ±0,68 | ±0,2 | ±0,16 | ±0.16 | ±0,36 | ±1,46 | ±8,61 | - |
| св. 10 до 100 мкФ включ. | ±0,68 | ±0,23 | ±0,24 | ±0,36 | ±1,48 | ±13,6 | - | - |
| св. 100 мкФ до 1 мФ включ. | ±0,68 | ±0,46 | ±0,58 | ±1,48 | ±13,6 | - | - | - |
Таблица 5 - Пределы относительной погрешности измерений индуктивности
| Диапазон | Относительная погрешность измерений индуктивности, % | ||||||||
| Частота тестового сигнала | |||||||||
| от 20 до 50 Гц | св. 50 до 100 Гц | св.100 до 500 Гц | св.500 Гц до 1 кГц | св. 1 до 10 кГц | св. 10 до 50 кГц | св.50 до 100 кГц | св.100кГц до 1 МГц | св. 1 до 10 МГц | |
| от 1 до 10 мкГн включ. | - | - | - | - | - | - | - | ±6 | ±3 |
| св. 10 до 100 мкГн включ. | - | - | - | - | - | - | ±6 | ±4 | ±3 |
| св. 100 мкГн до 1 мГн включ. | - | - | ±9 | ±6 | ±3 | ±3 | ±3 | - | - |
| св. 1 до 10 мГн включ. | ±3,4 | ±1,6 | ±1,6 | ±1,0 | ±0,6 | ±0,6 | ±0,6 | - | - |
| св. 10 до 100 мГн включ. | ±1,1 | ±0,46 | ±0,2 | ±0,2 | ±0,2 | ±0,4 | ±1,9 | - | - |
| св. 100 мГн до 1 Гн включ. | ±0,68 | ±0,4 | ±0,2 | ±0,2 | ±0,4 | ±2,8 | - | - | - |
| св. 1 до 10 Гн включ. | ±0,68 | ±0,6 | ±0,6 | ±0,6 | ±0,6 | - | - | - | - |
Таблица 6 - Основные технические характеристики
| Наименование характеристики | Значение |
| Диапазон установки уровня тестового сигнала, В | от 0,01 до 2 |
| Параметры электрического питания установки: - напряжение переменного тока , В | от 198 до 242 |
| - частота переменного тока, Гц | от 49 до 51 |
| Рабочие условия эксплуатации: -температура окружающего воздуха, °С | от +18 до +28 |
| -относительная влажность окружающего воздуха, %, не более | 75 |
| Габаритные размеры, мм, не более: - высота | 145 |
| - ширина | 346 |
| - длина | 335 |
| Масса, кг, не более | 3,3 |
наносится на лицевую панель измерителя в виде наклейки и на титульный лист руководства по эксплуатации типографским способом
Таблица 7 - Комплектность измерителя
| Наименование | Обозначение | Количество шт./экз. |
| Измеритель | LCR 78210 | 1 |
| Комплект принадлежностей | - | 1 |
| Руководство по эксплуатации | - | 1 |
приведены в разделе 1.1 «Принципы и методы измерений» документа «Измерители LCR 78210. Руководство по эксплуатации».
Приказ Росстандарта от 2 июня 2021 г. № 926 «Об утверждении государственной поверочной схемы для средств измерений электрической емкости в диапазоне частот от 1 до 300 МГц»;
Приказ Росстандарта от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;
ГОСТ 8.371-80 «ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений электрической емкости»;
ГОСТ Р 8.732-2011 «ГСИ. Государственная поверочная схема для средств измерений индуктивности».
