Модели черного тела высокотемпературные ВВ3500М, 89767-23

89767-23
Модели черного тела высокотемпературные ВВ3500М (далее по тексту - ВМЧТ) предназначены для хранения, воспроизведения и передачи единицы радиационной температуры при поверке, испытаниях и калибровке термометрических, радиометрических, спектрорадиометрических и фотометрических средств измерений.
Карточка СИ
Номер в госреестре 89767-23
Наименование СИ Модели черного тела высокотемпературные
Обозначение типа СИ ВВ3500М
Изготовитель Федеральное государственное бюджетное учреждение "Всероссийский научно-исследовательский институт оптико-физических измерений" (ФГБУ "ВНИИОФИ"), г. Москва
Год регистрации 2023
Срок свидетельства 16.08.2028
МПИ (интервал между поверками) 1 год
Описание типа скачать
Методика поверки скачать

Назначение

Модели черного тела высокотемпературные ВВ3500М (далее по тексту - ВМЧТ) предназначены для хранения, воспроизведения и передачи единицы радиационной температуры при поверке, испытаниях и калибровке термометрических, радиометрических, спектрорадиометрических и фотометрических средств измерений.

Описание

Принцип действия ВМЧТ основан на законах Стефана-Больцмана и Планка, связывающих температуру черного тела и яркость его излучения.

ВМЧТ состоит из излучателя, блока питания постоянного тока PS800-PU (далее - блок питания), системы стабилизации температуры на основе оптической обратной связи, вакуумной системы, системы продувки аргоном и системы водяного охлаждения.

Излучатель представляет собой цилиндрическую полость, собранную из пирографитовых колец и окруженную теплозащитой. Полость излучателя испускает оптическое излучение при нагревании проходящим через нее электрическим током. Полость с теплозащитой помещены в водоохлаждаемый корпус.

Блок питания представляет собой шкаф на подвижных опорах (колесах), каркас которого имеет надежный электрический контакт с цепью заземления. Предусмотрено водяное и принудительное воздушное охлаждение блока питания.

Система оптической обратной связи служит для стабилизации температуры ВМЧТ, для чего используется часть излучения, испускаемого с задней стороны донышка излучателя и фиксируемая фотодетектором.

Для предотвращения окисления графитовых деталей излучателя используется система продувки аргоном, которая подключается после откачки воздуха из полости при помощи вакуумной системы.

Система водяного охлаждения используется для охлаждения корпуса излучателя и блока питания.

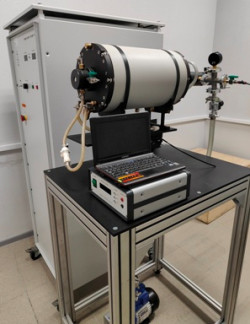

Общий вид ВМЧТ представлен на рисунке 1.

Пломбирование ВМЧТ не предусмотрено.

Нанесение знака поверки на средство измерений не предусмотрено.

Заводской номер в виде цифрового обозначения наносится на корпус ВМЧТ методом наклеивания. Место нанесения заводского номера представлено на рисунке 1.

Излучатель

Место нанесения заводского номера

Система водяного охлаждения

Модель черного тела высокотемпературная

ВВ35 ВВ3500М

КВФШ.418236.022ТУ

Заводской номер 029 ______

Дата изготовления __________20___г.

СДЕЛАНО В РОССИИ

Система продувки аргоном

Блок питания

Вакуумная система

Система стабилизации температуры на основе оптической обратной связи

Рисунок 1 - Общий вид ВМЧТ

Программное обеспечение

ВМЧТ функционирует под управлением автономного программного обеспечения BBControl (далее по тексту - ПО). ПО предназначено для управления следующими процессами: автоматическое включение/выключение блока питания, регулирование и стабилизация тока и температуры ВМЧТ, графическое и цифровое наблюдение за сигналом фотоприёмного устройства в цепи оптической обратной связи, за температурой модели черного тела (далее -МЧТ) и током МЧТ, сохранение результатов измерений. ПО также проводит анализ ошибок режимов МЧТ и блока питания и немедленное выключение МЧТ в аварийной ситуации.

Несанкционированный доступ к программному обеспечению исключён наличием логина и пароля.

Идентификационные данные программного обеспечения указаны в таблице 1.

Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

BBControl

Номер версии (идентификационный номер) ПО

13.1 и выше

Цифровой идентификатор ПО

_

Технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон воспроизводимых температур, °С

от 800,0 до 3000,0

Доверительные границы абсолютной погрешности воспроизведения температуры при доверительной вероятности 0,95, °С*

от ±2,4 до ±7,1

*Интерполяция погрешности в интервалах диапазона - линейная. Доверительные границы абсолютной погрешности воспроизведения температуры в любой точке, оговоренной заказчиком, в пределах установленного температурного диапазона, определяются в процессе поверки.

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Диаметр излучающей полости, мм, не более

38

Диаметр выходной апертуры излучателя, мм, не более

25

Нестабильность поддержания температуры на заданном уровне (в течение 30 мин),°С

± 0,3

Время выхода на стационарный режим, мин, не более

120

Время перехода с одного стационарного режима на другой (отличающийся от первого на 100 °С), мин, не более

30

Излучательная способность и допускаемое отклонение

0,9995 ± 0,0005

Габаритные размеры, мм, не более - излучатель:

- диаметр

- длина

- блок питания (глубинахширинахвысота)

260

1200 800х600х1800

Масса, кг, не более - излучатель: - блок питания

52

330

Параметры электрического питания от сети переменного тока: - напряжение, В

- частота, Г ц

380

50

Условия эксплуатации:

- температура окружающей среды, °С

- относительная влажность воздуха, %, не более

- атмосферное давление, кПа

от +18 до +30

80 от 96 до 104

Знак утверждения типа

наносится на титульный лист Руководства по эксплуатации печатным способом.

Комплектность

Таблица 4 - Комплектность средства измерений

Наименование

Обозначение

Количество

Модель черного тела высокотемпературная:

ВВ3500М

Водоохлаждаемый корпус ВМЧТ

-

1 шт.

Теплозащита

-

1 шт.

Излучатель

-

1 шт.

Регулируемое основание корпуса ВМЧТ

-

1 шт.

Блок питания постоянного тока

PS800-PU

1 шт.

Система стабилизации температуры на основе оптической обратной связи

-

1 шт.

Система водяного охлаждения

-

1 шт.

Вакуумная система

-

1 шт.

Система продувки аргоном

1 шт.

Устройство для сборки и установки излучателя в корпус ВМЧТ

-

1 комплект

Комплект соединительных электрических и сигнальных кабелей

-

1 комплект

Комплект шлангов и хомутов для системы

-

водяного охлаждения

1 комплект

Персональный компьютер с установленным программным обеспечением BBControl

-

1 шт.

Руководство по эксплуатации

КВФШ.418236.022РЭ

1 экз.

Сведения о методах измерений

приведены в руководстве по эксплуатации «Модель черного тела высокотемпературная ВВ3500М. Руководство по эксплуатации КВФШ.418236.022РЭ», раздел 6 «Процедура запуска МЧТ», подраздел 9.4 «Работа программы».

Нормативные документы

Приказ Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г. № 3253 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;

КВФШ.418236.022ТУ «Модель черного тела высокотемпературная ВВ3500М.

Технические условия».
