| Номер в госреестре | 89768-23 |
| Наименование СИ | Автотопливозаправщики |
| Обозначение типа СИ | АТЗ 4671 |
| Изготовитель | Общество с ограниченной ответственностью "Научно-производственное объединение "Трансмастер" (ООО НПО "Трансмастер"), Челябинская обл., г. Чебаркуль |
| Год регистрации | 2023 |
| Срок свидетельства | 16.08.2028 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Автотопливозаправщики АТЗ 4671 (далее - АТЗ) являются транспортными мерами полной вместимости, предназначены для измерения объема, транспортирования, кратковременного хранения светлых нефтепродуктов и заправки техники.
Принцип действия АТЗ основан на заполнении их нефтепродуктом до указателя уровня налива, соответствующего определенному объему нефтепродукта.
Конструкция цистерны, которая устанавливается на автомобильные шасси, может быть выполнена в поперечном сечении в форме «эллипс», «чемодан», «трапеция», «круг» и может состоять из одной или нескольких секций. Каждая из секций может иметь разную номинальную вместимость. Корпус цистерны изготовлен из листовой углеродистой стали и усилен внутри перегородками, выполняющими так же роль поперечных волнорезов.
В верхней части каждой секции (при наличии нескольких секций) цистерны приварена горловина круглой или прямоугольной формы, с указателем уровня налива (мерный угольник), заливным люком, дыхательным клапаном, смотровым окном, воздухоотводящими трубками, в нижней части каждой секции цистерны установлены опоры и донные клапаны. На цистерне имеется площадка обслуживания с противоскользящей поверхностью в зоне обслуживания горловины. Для подъема на площадку обслуживания служит лестница.
Электрооборудование АТЗ состоит из системы световой сигнализации и наружного освещения. АТЗ снабжается противопожарными средствами, к которым относятся: огнетушитель; ящик для песка, заземляющее устройство, цепь походного заземления.
Наполнение АТЗ осуществляется через заливной люк горловины, либо через донный клапан при использовании внешнего или собственного насоса. Слив нефтепродукта производится самотеком, через насос или счетчик жидкости с измерением выдаваемого объема.
Узел выдачи топлива АТЗ состоит из фильтра тонкой очистки, счетчика жидкости СЖ (регистрационный номер 59916-15) или счетчика жидкости с овальными шестернями TechnoTech серии T (регистрационный номер 72808-18), предохранительного клапана и раздаточного рукава с раздаточным краном (пистолетом).АТЗ имеют следующие модификации:
АТЗ-5; АТЗ-5,5; АТЗ-6; АТЗ-6,5; АТЗ-7; АТЗ-7,5; АТЗ-8; АТЗ-8,5; АТЗ-9; АТЗ-9,5; АТЗ-10; АТЗ-10,5; АТЗ-11; АТЗ-11,5; АТЗ-12; АТЗ-12,5; АТЗ-13; АТЗ-13,5; АТЗ-14; АТЗ-14,5; АТЗ-15; АТЗ-15,5; АТЗ-16; АТЗ-16,5; АТЗ-17; АТЗ-17,5; АТЗ-18; АТЗ-18,5; АТЗ-19; АТЗ-19,5; АТЗ-20; АТЗ-20,5; АТЗ-21; АТЗ-21,5; АТЗ-22; АТЗ-22,5; АТЗ-23; АТЗ-23,5; АТЗ-24.
Общий вид АТЗ представлен на рисунках 1-3. Место пломбирования от несанкционированного доступа обозначено на рисунках 4 - 5.

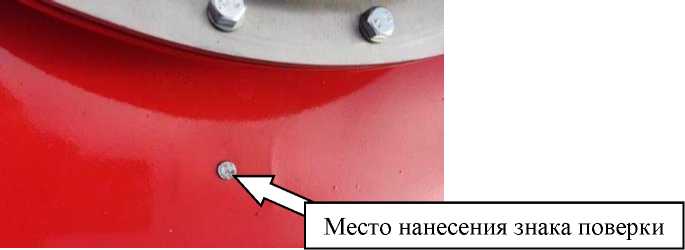

Нанесение знака поверки (рисунок 6) осуществляется ударным способом на маркировочную табличку, указатель уровня налива (мерный угольник), а так же оттиском клейма в формуляр АТЗ. Серийный номер наносится на маркировочную табличку ударным способом. Способ монтажа указателя уровня налива представлен на рисунке 7.

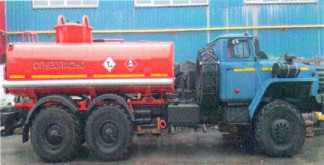

Рисунок 1 - Общий вид АТЗ с одной секцией

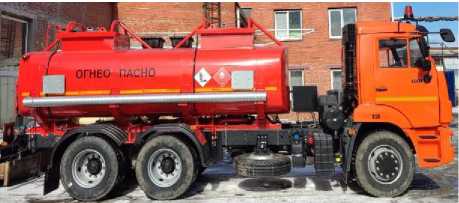

Рисунок 2 - Общий вид АТЗ с двумя
секциями

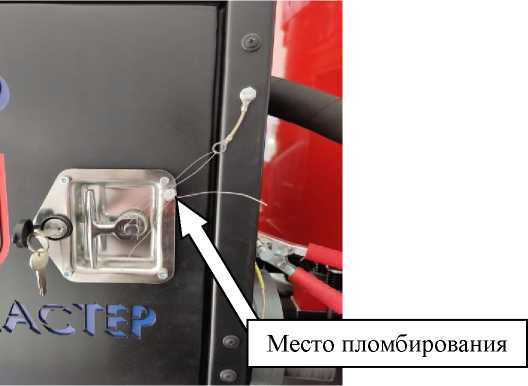

Рисунок 3 - Отсек узла выдачи топлива

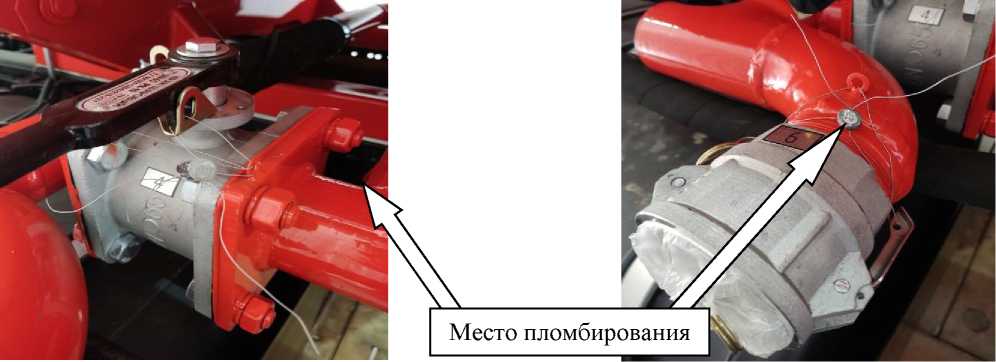

Рисунок 4 - Заглушка быстроразъёмного соединения, кран шаровый на трубопроводе
Место пломбирования
Место пломбирования
Место пломбирования

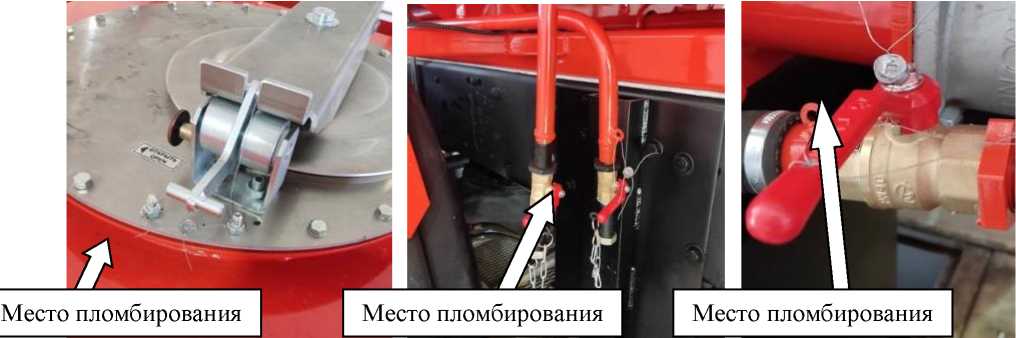

Рисунок 5 - Запорный механизм крышки заливной горловины, кран сливной для слива из отстойника и кран подвода топлива в отсек узла выдачи топлива
Место нанесения знака утверждения типа и серийного номера

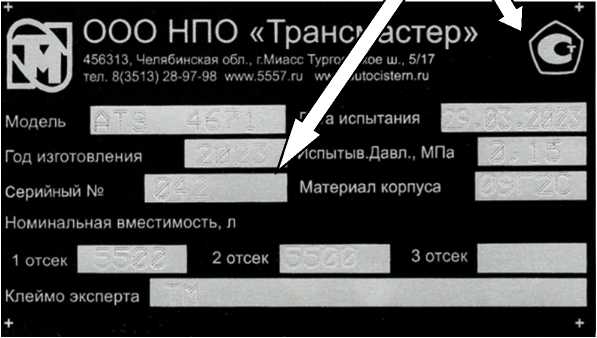

Рисунок 6 - Маркировочная табличка, указатель уровня налива (мерный угольник)
Рисунок 7 - Способ монтажа указателя уровня налива
Метрологические и технические характеристики представлены в таблицах 1, 2, 3.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение для модификаций | ||||||||||
| АТЗ-5 | АТЗ-5,5 | АТЗ-6 | АТЗ-6,5 | АТЗ-7 | АТЗ-7,5 | ||||||
| Номинальная вместимость _____ 3 цистерны, м | 5,0 | 5,50 | 6,00 | 6,50 | 7,00 | 7,50 | |||||
| Разность между номинальной и действительной вместимостью, м3, не более | ±0,1 | ±0,11 | ±0,12 | ± 0,13 | ± 0,14 | ±0,15 | |||||
| Номинальная вместимость секций, м3 | от 0,5 до 5,0 | от 0,5 до 5,5 | от 0,5 до 6,0 | от 0,5 до 6,5 | от 0,5 до 7,0 | от 0,5 до 7,5 | |||||
| Пределы допускаемой относительной погрешности вместимости цистерны (секций), % | ±0,4 | ||||||||||
| Несливаемый остаток после опорожнения цистерны (секций), м3, не более | 0,005 | 0,0055 | 0,006 | 0,0065 | 0,007 | 0,0075 | |||||
П Продолжение таблицы 1
| Наименование характеристики | Значение для модификаций | |||||
| АТЗ-8 | АТЗ-8,5 | АТЗ-9 | АТЗ-9,5 | АТЗ-10 | АТЗ-10,5 | |
| Номинальная вместимость _____ 3 цистерны, м | 8,00 | 8,50 | 9,00 | 9,50 | 10,0 | 10,50 |
| Разность между номинальной и действительной вместимостью, м3, не более | ±0,16 | ±0,17 | ±0,18 | ±0,19 | ±0,2 | ±0,158 |
| Номинальная вместимость секций, м3 | от 0,5 до 8,0 | от 0,5 до 8,5 | от 0,5 до 9,0 | от 0,5 до 9,5 | от 0,5 до 10,0 | от 0,5 до 10,5 |
| Пределы допускаемой относительной погрешности вместимости цистерны (секций), % | ±0,4 | |||||
| Несливаемый остаток после опорожнения цистерны (секций), м3, не более | 0,0080 | 0,0085 | 0,009 | 0,0095 | 0,0100 | 0,0105 |
| Наименование характеристики | Значение для модификаций | |||||
| АТЗ-11 | АТЗ-11,5 | АТЗ-12 | АТЗ-12,5 | АТЗ-13 | АТЗ-13,5 | |
| Номинальная вместимость _____ 3 цистерны, м | 11,000 | 11,500 | 12,000 | 12,500 | 13,000 | 13,500 |
| Разность между номинальной и действительной вместимостью, м3, не более | ±0,165 | ±0,173 | ±0,18 | ± 0,188 | ±0,195 | ±0,203 |
| Номинальная вместимость секций, м3 | от 0,5 до 11,0 | от 0,5 до 11,5 | от 0,5 до 12,0 | от 0,5 до 12,5 | от 0,5 до 13,0 | от 0,5 до 13,5 |
| Пределы допускаемой относительной погрешности вместимости цистерны (секций), % | ±0,4 | |||||
| Несливаемый остаток после опорожнения цистерны (секций), м3, не более | 0,0110 | 0,0115 | 0,0120 | 0,0125 | 0,0130 | 0,0135 |
П Продолжение таблицы 1
| Наименование характеристики | Значение для модификаций | |||||
| АТЗ-14 | АТЗ-14,5 | АТЗ-15 | АТЗ-15,5 | АТЗ-16 | АТЗ-16,5 | |
| Номинальная вмести ___ _____ 3 мость цистерны, м | 14,00 | 14,500 | 15,000 | 15,500 | 16,00 | 16,500 |
| Разность между номинальной и действительной вместимостью, м3, не более | ±0,21 | ±0,218 | ±0,225 | ±0,233 | ±0,24 | ±0,248 |
| Номинальная вместимость секций, м3 | от 0,5 до 14,0 | от 0,5 до 14,5 | от 0,5 до 15,0 | от 0,5 до 15,5 | от 0,5 до 16,0 | от 0,5 до 16,5 |
| Пределы допускаемой относительной погрешности вместимости цистерны (секций), % | ±0,4 | |||||
| Несливаемый остаток по сле опорожнения цистерны (секций), м3, не более | 0,0140 | 0,01450 | 0,0150 | 0,0155 | 0,0160 | 0,0165 |
Продолжение таблицы . 1
| Наименование характеристики | Значение для модификаций | ||||||||
| АТЗ-17 | АТЗ-17,5 | АТЗ-18 | АТЗ-18,5 | АТЗ-19 | АТЗ-19,5 | ||||
| Номинальная вместимость цистерны, м3 | 17,000 | 17,500 | 18,00 | 18,500 | 19,000 | 19,500 | |||
| Разность между номинальной и действительной вместимостью, м3, не более | ±0,255 | ±0,263 | ±0,27 | ±0,278 | ±0,285 | ±0,293 | |||
| Номинальная вместимость секций, м3 | от 0,5 до 17,0 | от 0,5 до 17,5 | от 0,5 до 18,0 | от 0,5 до 18,5 | от 0,5 до 19,0 | от 0,5 до 19,5 | |||
| Пределы допускаемой относительной погрешности вместимости цистерны (секций), % | ±0,4 | ||||||||
| Несливаемый остаток после опорожнения цистерны (секций), м3, не более | 0,0170 | 0,0175 | 0,0180 | 0,0185 | 0,0190 | 0,0195 | |||
| Продолжение таблицы 1 | |||||||||
| Наименование характеристики | Значение для модификаций | ||||||||
| АТЗ-20 | АТЗ-20,5 | АТЗ-21 | АТЗ-21,5 | АТЗ-22 | |||||
| Номинальная вместимость цистерны, м3 | 20,0 | 20,500 | 21,000 | 21,500 | 22,00 | ||||
| Разность между номинальной и действительной вместимостью, м3, не более | ±0,3 | ±0,308 | ±0,315 | ±0,323 | ± 0,33 | ||||
| Номинальная вместимость секций, м3 | от 0,5 до 20,0 | от 0,5 до 20,5 | от 0,5 до 21,0 | от 0,5 до 21,5 | от 0,5 до 22,0 | ||||
| Пределы допускаемой относительной погрешности вместимости цистерны (секций), % | ±0,4 | ||||||||
| Несливаемый остаток после опорожнения цистерны (секций), м3, не более | 0,0200 | 0,0205 | 0,0210 | 0,0215 | 0,0220 | ||||
Окончание таблицы 1
| Наименование характеристики | Значение для модификаций | |||
| АТЗ-22,5 | АТЗ-23 | АТЗ-23,5 | АТЗ-24 | |
| Номинальная вместимость ци-_____ 3 стерны, м | 22,500 | 23,000 | 23,500 | 24,000 |
| Разность между номинальной и действительной вместимостью, м3, не более | ±0,338 | ±0,345 | ±0,353 | ±0,360 |
| Номинальная вместимость секций, м3 | от 0,5 до 22,5 | от 0,5 до 23,0 | от 0,5 до 23,5 | от 0,5 до 24,0 |
| Пределы допускаемой относительной погрешности вместимости цистерны (секций), % | ±0,4 | |||
| Несливаемый остаток после опорожнения цистерны (секций), м3, не более | 0,0225 | 0,0230 | 0,0235 | 0,0240 |
Таблица 2 - Основные технические характеристики
| Модификация АТЗ | Полная масса,кг, не более | Снаряженная масса,кг, не более | Длина, мм, не более | Ширина, мм, не более | Высота, мм, не более | Количество секций в цистерне, шт. | Время заполнения цистерны своим насосом, мин, не более | Время слива своим насосом из цистерны, мин, не более | Время слива самотеком из цистерны, мин, не бо лее | Объем вместимости горловины цистерны над указателем уровня, м3, |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 |
| АТЗ-5 | 12640 | 7676 | 7775 | 2550 | 3740 | от 1 до 6 включ . | 20 | 16 | 36 | 0,1 |
| АТЗ-5,5 | 22 | 18 | 38 | 0,11 | ||||||
| АТЗ-6 | 24 | 20 | 40 | 0,12 | ||||||
| АТЗ-6,5 | 17285 | 9713 | 8200 | 3700 | 26 | 22 | 42 | 0,13 | ||
| АТЗ-7 | 28 | 24 | 44 | 0,14 | ||||||
| АТЗ-7,5 | 30 | 25 | 46 | 0,15 | ||||||
| АТЗ-8 | 17700 | 9570 | 8255 | 32 | 27 | 48 | 0,16 | |||
| АТЗ-8,5 | 10170 | 34 | 28 | 50 | 0,17 | |||||
| АТЗ-9 | 18625 | 10552 | 8200 | 36 | 30 | 52 | 0,18 | |||
| АТЗ-9,5 | 38 | 31 | 54 | 0,19 | ||||||
| АТЗ-10 | 21800 | 10960 | 9280 | 40 | 33 | 56 | 0,20 | |||
| АТЗ-10,5 | 42 | 34 | 58 | 0,21 | ||||||
| АТЗ-11 | 44 | 36 | 60 | 0,22 | ||||||
| АТЗ-11,5 | 46 | 37 | 62 | 0,23 | ||||||
| АТЗ-12 | 48 | 39 | 64 | 0,24 | ||||||
| АТЗ-12,5 | 50 | 40 | 66 | 0,25 | ||||||
| АТЗ-13 | 52 | 42 | 68 | 0,26 |
Окончание таблицы 2
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 |
| АТЗ-13,5 | 22230 | 10460 | 9000 | 2550 | 3700 | от 1 до 6 включ. | 54 | 43 | 70 | 0,27 |
| АТЗ-14 | 3600 | 56 | 45 | 72 | 0,28 | |||||
| АТЗ-14,5 | 25000 | 10740 | 8280 | 58 | 47 | 74 | 0,29 | |||
| АТЗ-15 | 60 | 49 | 76 | 0,30 | ||||||
| АТЗ-15,5 | 24800 | 11280 | 8500 | 3655 | 62 | 50 | 78 | 0,31 | ||
| АТЗ-16 | 64 | 52 | 80 | 0,32 | ||||||
| АТЗ-16,5 | 66 | 53 | 82 | 0,33 | ||||||
| АТЗ-17 | 68 | 55 | 84 | 0,34 | ||||||
| АТЗ-17,5 | 30470 | 14210 | 9045 | 3780 | 70 | 56 | 86 | 0,35 | ||
| АТЗ-18 | 72 | 58 | 88 | 0,36 | ||||||
| АТЗ-18,5 | 74 | 60 | 90 | 0,37 | ||||||
| АТЗ-19 | 76 | 62 | 92 | 0,38 | ||||||
| АТЗ-19,5 | 78 | 63 | 94 | 0,39 | ||||||
| АТЗ-20 | 33440 | 14275 | 9205 | 3740 | 80 | 64 | 96 | 0,4 | ||
| АТЗ-20,5 | 82 | 65 | 98 | 0,41 | ||||||
| АТЗ-21 | 84 | 67 | 100 | 0,42 | ||||||
| АТЗ-21,5 | 86 | 68 | 102 | 0,43 | ||||||
| АТЗ-22 | 88 | 70 | 104 | 0,44 | ||||||
| АТЗ-22,5 | 90 | 71 | 106 | 0,45 | ||||||
| АТЗ-23 | 92 | 73 | 108 | 0,46 | ||||||
| АТЗ-23,5 | 94 | 74 | 110 | 0,47 | ||||||
| АТЗ-24 | 96 | 76 | 112 | 0,48 |
Таблица 3 - Условия эксплуатации
| Параметр | Значение |
| Температура окружающего воздуха, 0С | от -40 до +40 |
| Относительная влажность воздуха, % при +25 ос | до 95 |
наносится фотохимическим или ударным способом на маркировочную табличку, прикрепляемую на АТЗ, и типографским способом на титульный лист руководства по эксплуатации и формуляра.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Автотопливозаправщик | АТЗ 4671 | 1 шт. |
| Комплектующие согласно комплектовочной ведомости | 1 шт. | |
| Руководство по эксплуатации | РЭ 4521-002-37892329-2023 | 1 экз. |
| Формуляр | ФО 4521-002-37892329-2023 | 1 экз. |
приведены в п. 2.4 раздел «Порядок работы АТЗ» документа РЭ 4521-002-37892329-2023
Автотопливозаправщики АТЗ 4671. Руководство по эксплуатации.
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;
ТУ 4521-002-37892329-2023. Автотопливозаправщики АТЗ 4671. Технические условия.
