| Номер в госреестре | 89774-23 |
| Наименование СИ | Теплоприемники суммарного теплового потока |
| Обозначение типа СИ | ФОА 020 |
| Изготовитель | Акционерное общество "Научно-производственное объединение измерительной техники" (АО "НПО ИТ"), Московская обл., г. Королев |
| Год регистрации | 2023 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Теплоприемники суммарного теплового потока ФОА 020 (далее - теплоприемники), предназначены для измерений энергетической освещенности (плотности суммарного теплового потока) в диапазоне длин волн от 0,2 от 10,0 мкм.
Принцип действия теплоприемников заключается в преобразовании пленочной термобатареей измеряемого теплового потока, поступающего в чувствительный элемент теплоприемников в термоэлектродвижущую силу (ТЭДС). Рабочие («горячие») спаи термобатареи находятся в зоне поступления теплового потока, а «холодные» - на периферии. Чувствительность теплоприемников зависит от температуры корпуса, для измерения которой имеется пленочный кремниевый терморезистор, расположенный в зоне «холодных» спаев термобатареи.
Теплоприемники состоят из корпуса, чувствительного элемента в форме черного диска с закрепленными на нем термобатареей и обмоткой замещения (нагревателем), терморезистора, кабеля, который заканчивается разъемом РС7ТВ с кожухом. Колпак предназначен для защиты тепловоспринимающей поверхности
Общий вид теплоприемников с обозначением места нанесения маркировки представлен на рисунке 1. Заводские номера №№ 753846, 753847, 753848, 753849, 753850, 753851, 753852, 753853, 753854, 753855 в виде цифрового обозначения наносят методом гравировки на корпуса теплоприемников с задней стороны рядом с кабелем.
Нанесение знака поверки на средство измерений не предусмотрено.
Пломбирование теплоприемников не предусмотрено.

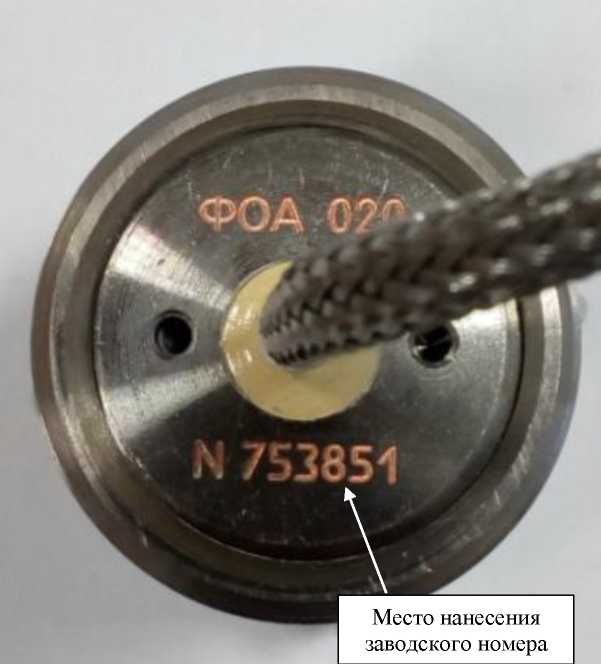

Место нанесения заводского номера

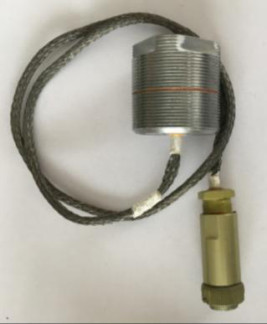

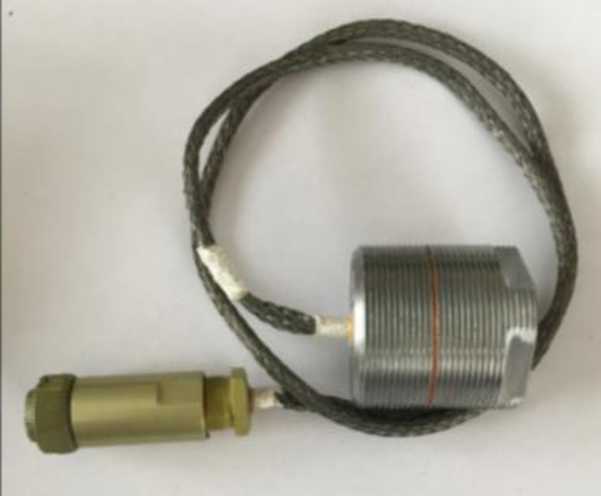

Рисунок 1 - Общий вид теплоприемников с обозначением места нанесения маркировки
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений энергетической освещенности, Вт/м2 | от 10 до 1000 |
| Пределы допускаемой относительной погрешности измерений энергетической освещенности, % | ± 5 |
| Коэффициент преобразования, В^м2/Вт, не менее | 3-10-6 |
| Пределы допускаемой относительной погрешности измерений коэффициента преобразования теплоприемника, % | ±5 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Спектральный диапазон, мкм | от 0,2 до 10,0 |
| Диапазон показаний энергетической освещенности, Вт/м2 | от 0 до 3500 |
| Габаритные размеры (без кабеля и разъема), мм, не более: - диаметр - длина | 29 30 |
| Масса, г, не более | 180 |
| Условия эксплуатации: -температура окружающей среды, °С - атмосферное давление, Па - относительная влажность, %, не более | от -100 до +120 130-103 до 130-10-6 100 |
наносится на титульный лист Руководства по эксплуатации типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Теплоприемник суммарного теплового потока | ФОА 020 | 1 шт. |
| Паспорт | БЫ2.825.020 ПС | 1 шт. |
| Руководство по эксплуатации | БЫ2.825 020.ТО | 1 шт. |
приведены в руководстве по эксплуатации БЫ2.825.020 ТО «Теплоприемник суммарного теплового потока ФОА 020. Техническое описание и инструкция по эксплуатации» п. 10 «Измерения».
Приказ Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2815 «Об утверждении государственной поверочной схемы для средств измерений спектральной плотности энергетической яркости, спектральной плотности силы излучения, спектральной плотности энергетической освещенности, силы излучения и энергетической освещенности в диапазоне длин волн от 0,2 до 25,0 мкм, спектральной плотности потока излучения в диапазоне длин волн от 0,25 до 2,5 мкм, энергетической освещенности и энергетической яркости монохроматического излучения в диапазоне длин волн от 0,45 до 1,6 мкм, спектральной плотности потока излучения возбуждения флуоресценции в диапазоне длин волн от 0,25 до 0,8 мкм и спектральной плотности потока излучения эмиссии флуоресценции в диапазоне длин волн от 0,25 до 0,85 мкм»;
Технические условия БЫ2.825.020 ТУ «Теплоприемник суммарного теплового потока ФОА 020».
| Зарегистрировано поверок | 10 |
| Поверителей | 1 |
