Номер в госреестре | 89775-23 |
Наименование СИ | Газоанализаторы |
Обозначение типа СИ | Метран АГ |
Изготовитель | Акционерное общество "Промышленная Группа "Метран" (АО "ПГ "Метран"), г. Челябинск; Общество с ограниченной ответственностью "Метран Проект" (ОOO "Метран Проект"), г. Челябинск |
Год регистрации | 2023 |
Срок свидетельства | 22.08.2028 |
МПИ (интервал между поверками) | 1 год |
Описание типа | скачать |
Методика поверки | скачать |
Газоанализаторы Метран АГ (далее - газоанализаторы) предназначены для непрерывного измерения содержания объемной доли различных компонентов в газовых средах, промышленных выбросах, дымовых газах, биогазах и прочих технологических газах.
Принцип действия газоанализаторов основан на физических методах анализа, включающих вспомогательные химические реакции и физико-химические процессы, а именно:
- инфракрасной фотометрии
- ультрафиолетовой фотометрии в видимом диапазоне спектра
- инфракрасной спектрометрии на базе диодного лазера
- электрохимический / ячейки из диоксида циркония
- ёмкостной
- парамагнитный
- по теплопроводности
- пламенно-ионизационного детектирования (ПИД)
Газоанализаторы производятся в 5 моделях: Л100, 300А, 300В, 300С, 500.
Модели отличаются между собой количеством каналов измерений, количеством сигналов ввода-вывода, конструктивным исполнением. Конструктивно газоанализаторы могут быть выполнены в виде моноблока с ЖК-дисплеем или шкафа, включающего в себя несколько модулей с одним или несколькими ЖК-дисплеями. Все газоанализаторы имеют микропроцессорное управление.
Газоанализаторы имеют в своем составе, в зависимости от модели и конфигурации:
- измерительные модули;
- терморегулятор для поддержания температуры внутри корпуса (опционально);
- термостатированный корпус ячеек для поддержания заданной температуры
(опционально);
- платы входных/выходных сигналов;
- цифровые интерфейсы связи Ethernet, RS232, RS485
- Web-браузер (для модели 300С).
Модель Л100 - выпускается во взрывозащищенном исполнении, с одним измерительным модулем лазерной спектрометрии в инфракрасном диапазоне.
Модель 300А может включать до трех измерительных ячеек инфракрасной фотометрии и одну электрохимическую ячейку или по одной парамагнитной, теплопроводной, емкостной и электрохимической ячейке.
Модель 300В выпускается во взрывозащищенном исполнении и может включать в себя до трех ячеек инфракрасной фотометрии и одну электрохимическую ячейку или по одной парамагнитной, теплопроводной, емкостной и электрохимической ячейке.
Модель 300С может включать до пяти измерительных ячеек: электрохимических, парамагнитных, инфракрасной и ультрафиолетовой фотометрии.
Модель 500 включает в себя измерительные модули и блок подготовки пробы, смонтированные в шкафу. Возможен одновременный непрерывный анализ до 8 компонентов. Данная модель имеет следующие внутренние измерительные модули: емкостной, циркониевый, парамагнитный, ультрафиолетовой фотометрии и лазерной спектрометрии, ПИД. Измерительные модули емкостной, ультрафиолетовой фотометрии, лазерной спектрометрии и ПИД могут монтироваться в отдельные 19-ти дюймовые корпуса с ЖКИ экраном или без корпуса с отдельным ЖКИ экраном. Данная модель может опционально оснащаться встроенным промышленным компьютером и дисплеем. В зависимости от комплектации шкаф газоанализатора может поставляться с дверью, имеющей смотровое окно или без него. Возможна поставка шкафа с видом взрывозащиты «оболочки под избыточным давлением «р» обеспечиваемым блоком управления автоматического контроля и регулировки наддува в корпусе.
Газоанализаторы отображают на буквенно-цифровом жидкокристаллическом дисплее данные о концентрации измеренных компонентов и состоянии газоанализаторов в единицах «млн-1» (ppm), «мг/м3» или «%».
В зависимости от конфигурации газоанализаторы могут выполнять следующие функции:
- автоматическую, ручную или удаленную калибровку нуля;
- автоматическую, ручную или удаленную калибровку диапазона;
- самодиагностику.
Нанесение знака поверки на газоанализаторы не предусмотрено.
Заводские номера газоанализаторов наносятся печатным способом в виде цифрового обозначения на идентификационную табличку (рисунок 3), закрепленную на торце электронного преобразователя газоанализатора (для модели Л100), на задней части газоанализатора (для моделей 300А и 300С), на передней части газоанализатора (для модели 300В), на боковой стенке шкафа газоанализатора (для модели 500) методом наклейки или с помощью заклепок или винтами.
Общий вид газоанализаторов представлен на рисунке 1.
Места пломбирования от несанкционированного доступа показаны на рисунке 2. Пломбирование осуществляется специальной наклейкой в местах соединения элементов корпуса газоанализатора.
Модель 300А
Модель Л100
Модель 300С

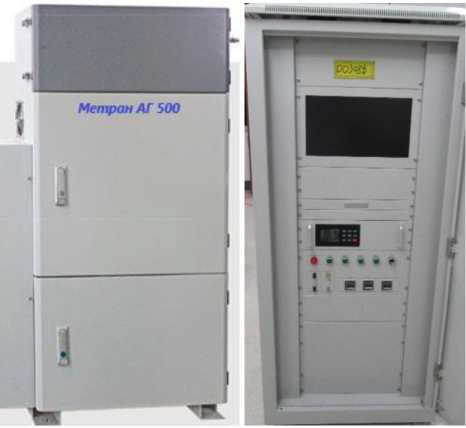

Модель 500
Рисунок 1 - Общий вид газоанализаторов Метран АГ
Модель 300В

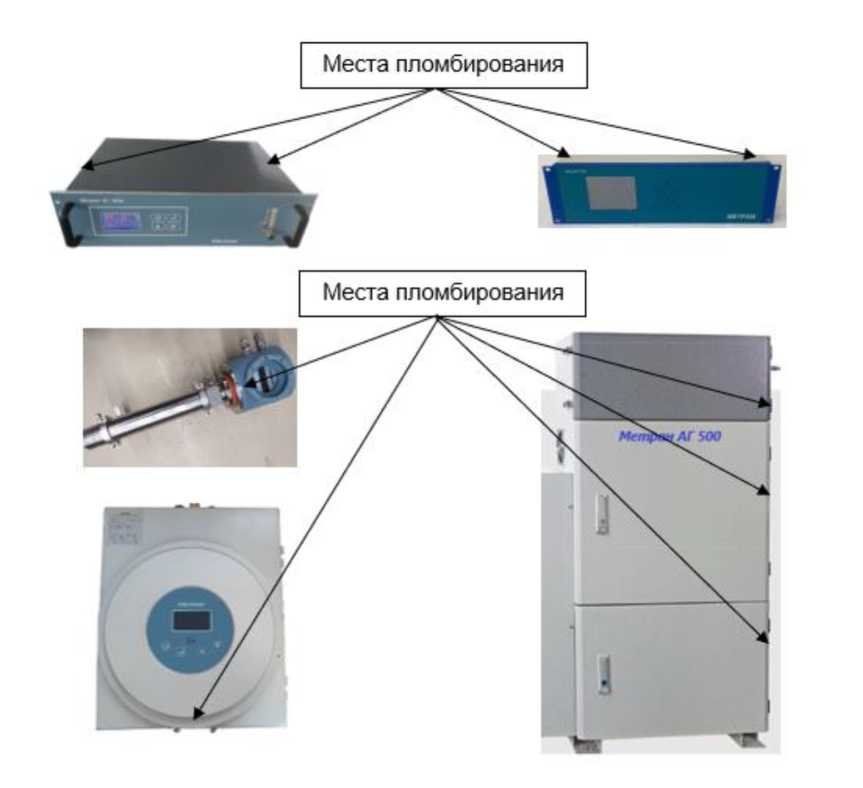

Рисунок 2 - Пломбирование газоанализаторов Метран АГ
Места нанесения заводского номера
Модель: ЗООВ
Заводской №: 0000001
Тег
Дата изготовления: 03.2023
Питание: 230 В, 50 Гц, 200 Вт
Канал 1
Канал 2
Канал 3
Измеряемый газ: Н2
Измеряемый газ: -
Измеряемый газ: -
Диапазон: 0-100%
Диапазон: -
Диапазон: -
IP65 1ExdbllCT6 GbX 0'<ХГа«+45'С
Открывать, отключив от сети
Места нанесения
знака утверждения типа
АО "ПГ "Метран", Челябинск ЕНЕ о
Рисунок 3 - Идентификационная табличка газоанализаторов
Газоанализаторы имеют встроенное программное обеспечение, предназначенное для обработки результатов измерения, управления газоанализаторами, считывания, отображения, хранения и передачи данных.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.0772014.
Влияние встроенного программного обеспечения на метрологические характеристики газоанализаторов учтено при нормировании метрологических характеристик.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) | Значение |
Идентификационное наименование ПО | - |
Номер версии (идентификационный номер) ПО, не ниже: | |
Модель Л100 | 06B_134B20220331_1455_V1.11 |
Модель 300А | MREN10V-0.1 |
Модель 300В | MREN30V-0.1 |
Модель 300С | V1.4.0 |
Модель 500* | А) 222C_C_V1_1 Б) Ver120C |
* - номер версии зависит от комплектации модели газоанализатора |
Таблица 2 - Метрологические характеристики
Определяемый компонент2) | Метод анализа | Максимальный диапазон показаний1) 3) концентрации определяемого компонента | Пределы допускаемой погрешности измерений определяемого компонента | |||
Нормируемый поддиапазон измерений1) 3) | относи тельная | приведенная 4) | ||||
Аммиак | NH3 | ИК спектрометри я с диодным лазером | от 0 до 10 млн-1 | от 0 до 10 млн-1 | _ | ± 15 % |
от 0 до 1 % | от 0 до 50 млн-1 включ. | _ | ± 10 % | |||
св. 50 до 100 млн-1 включ. | ± 9 % | _ | ||||
св. 100 до 200 млн-1 включ. | ± 8 % | _ | ||||
св. 200 до 500 млн-1 включ. | ± 7 % | _ | ||||
св. 500 до 2000 млн-1 включ. | ± 6 % | _ | ||||
св. 2000 млн-1 до 1 % | ± 5 % | _ | ||||
ИК фотометрия | от 0 до 100 % | от 0 до 100 млн-1 включ. | _ | ± 10 % | ||
св. 100 до 1000 млн-1 включ. | ± 7 % | _ | ||||
св. 1000 млн-1 до 1 % включ. | ± 6 % | _ | ||||
св. 1,0 до 50 % включ. | ± 4 % | _ | ||||
св. 50 до 100 % | ± 1 % | _ | ||||
Водород | H2 | Теплопровод ность | от 0 до 100 % | от 0 до 1,0 % включ. | _ | ± 10 % |
св. 1,0 до 10 % включ. | ± 4 % | _ | ||||
св. 10 до 100 % включ. | ± 3 % | _ | ||||
от 50 до 100 % | от 50 до 100 % | ± 2 % | _ | |||
от 80 до 100 % | от 80 до 100 % | ± 2 % | _ | |||
от 90 до 100 % | от 90 до 100 % | ± 2 % | _ |
Определяемый компонент2) | Метод анализа | Максимальный диапазон показаний1) 3) концентрации определяемого компонента | Пределы допускаемой погрешности измерений определяемого компонента | |||
Нормируемый поддиапазон измерений1) 3) | относи тельная | приведенная 4) | ||||
Диоксид углерода | CO2 | ИК спектрометри я с диодным лазером | от 0 до 5000 -1 млн | от 0 до 10 млн-1 включ. | _ | ± 10 % |
св. 10 до 100 млн-1 включ. | ± 8 % | _ | ||||
св. 100 до 500 млн-1 включ. | ± 7 % | _ | ||||
св. 500 до 1000 млн-1 включ. | ± 6 % | _ | ||||
св. 1000 до 3000 млн-1 включ. | ± 5 % | _ | ||||
св. 3000 до 5000 млн-1 | ± 4 % | _ | ||||
от 0 до 100 % | от 0 до 200 млн-1 включ. | _ | ± 10 % | |||
св. 200 до 1000 млн-1 включ. | ± 8 % | _ | ||||
св. 1000 до 2500 млн-1 включ. | ± 7 % | _ | ||||
св. 2500 млн-1 до 0,5 % включ. | ± 6 % | _ | ||||
св. 0,5 до 1 % включ. | ± 5 % | _ | ||||
св. 1 до 10 % включ. | ± 4 % | _ | ||||
св. 10 до 20 % включ. | ± 3 % | _ | ||||
св. 20 до 50 % включ. | ± 2 % | _ | ||||
св. 50 до 100 % | ± 1,5 % | _ | ||||
ИК фотометрия | от 0 до 5000 -1 млн 1 | от 0 до 10 млн-1 включ. | _ | ± 10 % | ||
св. 10 до 100 млн-1 включ. | ± 8 % | _ | ||||
св. 100 до 1000 млн-1 включ. | ± 7 % | _ | ||||
св. 1000 до 3000 млн-1 включ. | ± 6 % | _ | ||||
св. 3000 до 5000 млн-1 | ± 5 % | _ | ||||
от 0 до 100 % | от 0 до 200 млн-1 включ. | _ | ± 10 % | |||
св. 200 до 1000 млн-1 включ. | ± 8 % | _ | ||||
св. 1000 до 2500 млн-1 включ. | ± 7 % | _ | ||||
св. 2500 млн-1 до 0,5 % включ. | ± 6 % | _ | ||||
св. 0,5 до 1 % включ. | ± 5 % | _ | ||||
св. 1 до 10 % включ. | ± 4 % | _ | ||||
св. 10 до 20 % включ. | ± 3 % | _ | ||||
св. 20 до 50 % включ. | ± 2 % | _ | ||||
св. 50 до 100 % | ± 1,5 % | _ | ||||
Оксид углерода | CO | ИК спектрометри я с диодным лазером | от 0 до 2 млн-1 | от 0 до 2 млн-1 | _ | ± 10 % |
от 0 до 5000 -1 млн 1 | от 0 до 10 млн-1 включ. | _ | ± 10 % | |||
св. 10 до 50 млн-1 включ. | ± 8 % | _ | ||||
св. 50 до 100 млн-1 включ. | ± 7 % | _ | ||||
св. 100 до 400 млн-1 включ. | ± 6 % | _ |
Определяемый компонент2) | Метод анализа | Максимальный диапазон показаний1) 3) концентрации определяемого компонента | Пределы допускаемой погрешности измерений определяемого компонента | |||
Нормируемый поддиапазон измерений1) 3) | относи тельная | приведенная 4) | ||||
св. 400 до 1000 млн-1 включ. | ± 5 % | _ | ||||
св. 1000 до 1500 млн-1 включ. | ± 4 % | _ | ||||
св. 1500 до 5000 млн-1 | ± 3 % | _ | ||||
от 0 до 100 % | от 0 до 200 млн-1 включ. | _ | ± 10 % | |||
св. 200 до 1000 млн-1 включ. | ± 8 % | _ | ||||
св. 1000 до 2500 млн-1 включ. | ± 7 % | _ | ||||
св. 2500 млн-1 до 0,5 % включ. | ± 6 % | _ | ||||
св. 0,5 до 1% включ. | ± 5 % | _ | ||||
св. 1 до 10 % включ. | ± 4 % | _ | ||||
св. 10 до 20 % включ. | ± 3 % | _ | ||||
св. 20 до 50 % включ. | ± 2 % | _ | ||||
св. 50 до 100 % | ± 1,5 % | _ | ||||
ИК фотометрия | от 0 до 5000 -1 млн 1 | от 0 до 20 млн-1 включ. | _ | ± 10 % | ||
св. 20 до 100 млн-1 включ. | ± 8 % | _ | ||||
св. 100 до 500 млн-1 включ. | ± 7 % | _ | ||||
св. 500 до 1000 млн-1 включ. | ± 6 % | _ | ||||
св. 1000 до 3000 млн-1 включ. | ± 5 % | _ | ||||
св. 3000 до 5000 млн-1 | ± 4 % | _ | ||||
от 0 до 100 % | от 0 до 500 млн-1 включ. | _ | ± 10 % | |||
св. 500 до 2500 млн-1 включ. | ± 7 % | _ | ||||
св. 2500 млн-1 до 0,5 % включ. | ± 6 % | _ | ||||
св. 0,5 до 1 % включ. | ± 5 % | _ | ||||
св. 1 до 10 % включ. | ± 4 % | _ | ||||
св. 10 до 20 % включ. | ± 3 % | _ | ||||
св. 20 до 50 % включ. | ± 2 % | _ | ||||
св. 50 до 100 % | ± 1,5 % | _ | ||||
Сероводо род | H2S | ИК спектрометри я с диодным лазером | от 0 до 2000 -1 млн 1 | от 0 до 20 млн-1 включ. | _ | ± 10 % |
св. 20 до 50 млн-1 включ. | ± 7 % | _ | ||||
св. 50 до 200 млн-1 включ. | ± 6 % | _ | ||||
св. 200 до 1000 млн-1 включ. | ± 5 % | _ | ||||
св. 1000 до 2000 млн-1 | ± 4 % | _ | ||||
от 0 до 100 % | от 0 до 0,1 % включ. | ±10% | ||||
св. 0,1 до 1 % включ. | ±8% | _ | ||||
св. 1 до 10 % включ. | ±7% | _ | ||||
св. 10 до 100 % | ±2% | _ |
Определяемый компонент2) | Метод анализа | Максимальный диапазон показаний1) 3) концентрации определяемого компонента | Пределы допускаемой погрешности измерений определяемого компонента | |||
Нормируемый поддиапазон измерений1) 3) | относи тельная | приведенная 4) | ||||
Метан | CH4 | ИК спектрометри я с диодным лазером | от 0 до 8000 -1 млн | от 0 до 10 млн-1 включ. | _ | ± 10 % |
св. 10 до 200 млн-1 включ. | ± 8 % | _ | ||||
св. 200 до 1000 млн-1 включ. | ± 7 % | _ | ||||
св. 1000 до 4000 млн-1 включ. | ± 6 % | _ | ||||
св. 4000 до 8000 млн-1 | ± 5 % | _ | ||||
от 0 до 100 % | от 0 до 500 млн-1 включ. | _ | ± 10 % | |||
св. 500 до 2500 млн-1 включ. | ± 8 % | _ | ||||
св. 2500 млн-1 до 0,5 % включ. | ± 7 % | _ | ||||
св. 0,5 до 2 % включ. | ± 6 % | _ | ||||
св. 2 до 10 % включ. | ± 5 % | _ | ||||
св. 10 до 50 % включ. | ± 4 % | _ | ||||
св. 50 до 100 % | ± 3 % | _ | ||||
ИК фотометрия | от 0 до 5000 -1 млн 1 | от 0 до 20 млн-1 включ. | _ | ± 10 % | ||
св. 20 до 100 млн-1 включ. | ± 8 % | _ | ||||
св. 100 до 300 млн-1 включ. | ± 7 % | _ | ||||
св. 300 до 1000 млн-1 включ. | ± 6 % | _ | ||||
св. 1000 до 3000 млн-1 включ. | ± 5 % | _ | ||||
св. 3000 до 5000 млн-1 | ± 4 % | _ | ||||
от 0 до 100 % | от 0 до 500 млн-1 включ. | _ | ± 10 % | |||
св. 500 до 2500 млн-1 включ. | ± 6 % | _ | ||||
св. 2500 млн-1 до 0,5 % включ. | ± 5 % | _ | ||||
св. 0,5 до 10 % включ. | ± 4 % | _ | ||||
св. 10 до 50 % включ. | ± 3 % | _ | ||||
св. 50 до 100 % | ± 2 % | _ | ||||
Оксид азота (II) | NO | ИК фотометрия | от 0 до 1 % | от 0 до 20 млн-1 включ. | _ | ± 10 % |
св. 20 до 50 млн-1 включ. | ± 8 % | _ | ||||
св. 50 до 150 млн-1 включ. | ± 7 % | _ | ||||
св. 150 до 500 млн-1 включ. | ± 6 % | _ | ||||
св. 500 до 1500 млн-1 включ. | ± 5 % | _ | ||||
св. 1500 до 3000 млн-1 включ. | ± 4 % | _ | ||||
св. 3000 млн-1 до 1 % | ± 3 % | _ | ||||
от 0 до 50 % | от 0 до 1 % включ. | _ | ± 6 % | |||
св. 1 до 5 % включ. | ± 6 % | _ | ||||
св. 5 до 10 % включ. | ± 5 % | _ | ||||
св. 10 до 25 % включ. | ± 4 % | _ | ||||
св. 25 до 50 % | ± 2 % | _ |
Определяемый компонент2) | Метод анализа | Максимальный диапазон показаний1) 3) концентрации определяемого компонента | Пределы допускаемой погрешности измерений определяемого компонента | |||
Нормируемый поддиапазон измерений1) 3) | относи тельная | приведенная 4) | ||||
УФ фотометрия | от 0 до 4000 -1 млн | от 0 до 15 млн-1 включ. | _ | ± 9 % | ||
св. 15 до 40 млн-1 включ. | ± 8 % | _ | ||||
св. 40 до 250 млн-1 включ. | ± 7 % | _ | ||||
св. 250 до 1000 млн-1 включ. | ± 6 % | _ | ||||
св. 1000 до 1500 млн-1 включ. | ± 5 % | _ | ||||
св. 1500 до 2500 млн-1 включ. | ± 4 % | _ | ||||
св. 2500 до 4000 млн-1 | ± 3 % | _ | ||||
от 0 до 10 % | от 0 до 50 млн-1 включ. | _ | ± 10 % | |||
св. 50 до 1000 млн-1 включ. | ± 5 % | _ | ||||
св. 1000 до 5000 млн-1 включ. | ± 4 % | _ | ||||
св. 5000 млн-1 до 1 % включ. | ± 3 % | _ | ||||
св. 1 до 10 % | ± 2 % | _ | ||||
Диоксид азота (IV) | NO2 | УФ фотометрия | от 0 до 4000 -1 млн 1 | от 0 до 30 млн-1 включ. | _ | ± 12 % |
св. 30 до 80 млн-1 включ. | ± 7 % | _ | ||||
св. 80 до 200 млн-1 включ. | ± 6 % | _ | ||||
св. 200 до 500 млн-1 включ. | ± 5 % | _ | ||||
св. 500 до 1000 млн-1 включ. | ± 4 % | _ | ||||
св. 1000 до 4000 млн-1 | ± 3 % | _ | ||||
от 0 до 10 % | от 0 до 50 млн-1 включ. | _ | ± 10 % | |||
св. 50 до 1000 млн-1 включ. | ± 7 % | _ | ||||
св. 1000 до 5000 млн-1 включ. | ± 6 % | _ | ||||
св. 5000 млн-1 до 10 % включ. | ± 5 % | _ | ||||
Кислород | O2 | Электрохими ческий | от 0 до 1000 -1 млн 1 | от 0 до 10 млн-1 включ. | _ | ± 10 % |
св. 10 до 100 млн-1 включ. | ± 7 % | _ | ||||
св. 100 до 200 млн-1 включ. | ± 6 % | _ | ||||
св. 200 до 1000 млн-1 | ± 5 % | _ | ||||
от 0 до 40 % | от 0 до 0,3 % включ. | _ | ± 6 % | |||
св. 0,3 до 1 % включ. | ± 5 % | _ | ||||
св. 1 до 10 % включ. | ± 4 % | _ | ||||
св. 10 до 20 % включ. | ± 3 % | _ | ||||
св. 20 до 40 % | ± 2 % | _ | ||||
Циркониевый | от 0 до 1000 -1 млн | от 0 до 10 млн-1 включ. | _ | ± 10 % | ||
св. 10 до 100 млн-1 включ. | ± 7 % | _ | ||||
св. 100 до 200 млн-1 включ. | ± 6 % | _ | ||||
св. 200 до 1000 млн-1 | ± 5 % | _ | ||||
от 0 до 50 % | от 0 до 1 % включ. | _ | ± 6 % | |||
св. 1 до 25 % включ. | ± 5 % | _ |
Определяемый компонент2) | Метод анализа | Максимальный диапазон показаний1) 3) концентрации определяемого компонента | Пределы допускаемой погрешности измерений определяемого компонента | |||
Нормируемый поддиапазон измерений1) 3) | относи тельная | приведенная 4) | ||||
св. 25 % до 50 % | ± 2 % | _ | ||||
Парамагнитн ый | от 0 до 100 % | от 0 до 1 % включ. | _ | ± 5 % | ||
св. 1 до 100 % | ± 4 % | _ | ||||
от 50 до 100 % | от 50 до 100 % | ± 3 % | _ | |||
от 80 до 100 % | от 80 до 100 % | ± 3 % | _ | |||
от 90 до 100 % | от 90 до 100 % | ± 3 % | _ | |||
от 95 до 100 % | от 95 до 100 % | ± 2 % | _ | |||
от 98 до 100 % | от 98 до 100 % | ± 1 % | _ | |||
Диоксид серы (IV) | SO2 | УФ фотометрия | от 0 до 3000 -1 млн | от 0 до 10 млн-1 | _ | ± 10 % |
св. 10 до 100 млн-1 включ. | ± 8 % | _ | ||||
св. 100 до 500 млн-1 включ. | ± 7 % | _ | ||||
св. 500 до 3000 млн-1 | ± 6 % | _ | ||||
от 0 до 10 % | от 0 до 50 млн-1 включ. | _ | ± 10 % | |||
св. 50 до 1000 млн-1 включ. | ± 7 % | _ | ||||
св. 1000 до 5000 млн-1 включ. | ± 5 % | _ | ||||
св. 5000 млн-1 до 1 % включ. | ± 4 % | _ | ||||
св. 1 до 10 % | ± 3 % | _ | ||||
ИК фотометрия | от 0 до 2 % | от 0 до 20 млн-1 включ. | _ | ± 10 % | ||
св. 20 до 50 млн-1 включ. | ± 9 % | _ | ||||
св. 50 до 100 млн-1 включ. | ± 8 % | _ | ||||
св. 100 до 800 млн-1 включ. | ± 7 % | _ | ||||
св. 800 до 2000 млн-1 включ. | ± 6 % | _ | ||||
св. 2000 до 8000 млн-1 включ. | ± 5 % | _ | ||||
св. 8000 млн-1 до 2 % | ± 4 % | _ | ||||
от 0 до 50 % | от 0 до 2 % включ. | _ | 10 % | |||
св. 2 до 10 % включ. | ± 4 % | _ | ||||
св. 10 до 20 % включ. | ± 3 % | _ | ||||
св. 20 до 50 % | ± 2 % | _ | ||||
Вода5) | H2O | ИК спектрометри я с диодным лазером | от 0 до 40 % | от 0 до 5 % включ. | _ | ± 8 % |
св. 5 до 20 % включ. | ± 6 % | _ | ||||
св. 20 до 40 % | ± 5 % | _ | ||||
Ёмкостной | от 0 до 40 % | от 0 до 10 млн-1 включ. | _ | ± 8 % | ||
св. 10 до 20 млн-1 включ. | ± 8 % | _ | ||||
св. 20 до 100 млн-1 включ. | ± 8 % | _ | ||||
св. 100 до 200 млн-1 включ. | ± 7 % | _ | ||||
св. 200 млн-1 до 0,1 % включ. | ± 6 % | _ | ||||
св. 0,1 до 1,0 % включ. | ± 5 % | _ | ||||
св. 1 до 5 % включ. | ± 7 % | _ | ||||
св. 5 до 20 % включ. | ± 6 % | _ | ||||
св. 20 до 40 % | ± 5 % | _ |
Определяемый компонент2) | Метод анализа | Максимальный диапазон показаний1) 3) концентрации определяемого компонента | Пределы допускаемой погрешности измерений определяемого компонента | |||
Нормируемый поддиапазон измерений1) 3) | относи тельная | приведенная 4) | ||||
Хлоровод ород | HCl | ИК спектрометри я с диодным лазером | от 0 до 200 -1 млн | от 0 до 20 млн-1 включ. | _ | ± 10 % |
св. 20 до 50 млн-1 включ. | ± 9 % | _ | ||||
св. 50 до 100 млн-1 включ. | ± 8 % | _ | ||||
св.100 до 200 млн-1 включ. | ± 7 % | _ | ||||
Фтороводород | HF | ИК спектрометри я с диодным лазером | от 0 до 500 -1 млн | от 0 до 10 млн-1 включ. | _ | ± 10 % |
св. 10 до 20 млн-1 включ. | ± 10 % | _ | ||||
св. 20 до 40 млн-1 включ. | ± 9 % | _ | ||||
св. 40 до 75 млн-1 включ. | ± 8 % | _ | ||||
св. 75 до 150 млн-1 включ. | ± 7 % | _ | ||||
св. 150 до 500 млн-1 | ± 6 % | _ | ||||
Оксид азота (I) | N2O | ИК спектрометри я с диодным лазером | от 0 до 1000 -1 млн | от 0 до 50 млн-1 включ. | _ | ± 10 % |
св. 50 до 100 млн-1 включ. | ± 8 % | _ | ||||
св. 100 до 200 млн-1 включ. | ± 7 % | _ | ||||
св. 200 до 1000 млн-1 | ± 6 % | _ | ||||
от 0 до 50 % | от 0 до 1 % включ. | _ | ± 10 % | |||
св. 1 до 5 % включ. | ± 5 % | _ | ||||
св. 5 до 10 % включ. | ± 4 % | _ | ||||
св. 10 до 25 % включ. | ± 3 % | _ | ||||
св. 25 до 50 % | ± 2 % | _ | ||||
Сумма углеводо родов (по пропану) | CxHy | ПИД6 | от 0 до 100 -1 млн | от 0 до 2 млн-1 включ. | _ | ± 13 % |
св. 2 до 100 млн-1 включ. | ± 10 % | _ | ||||
от 0 до 1000 -1 млн | от 0 до 100 млн-1 включ. | _ | ± 10 % | |||
св. 100 до 1000 млн-1 включ. | ± 10 % | _ | ||||
от 0 до 20000 -1 млн | от 0 до 1000 млн-1 включ. | _ | ± 10 % | |||
св. 1000 до 20000 млн-1 включ. | ± 10 % | |||||
от 0 до 50 % | от 0 до 50% | _ | ± 10 % | |||
1) Диапазон измерений газоанализатора определяется при заказе и может быть любым в пределах максимального диапазона показаний. 2) Определяемые компоненты определяются при заказе и могут составлять от 1 до 8 компонентов. 3) Пересчет значений объемной доли концентрации Х в млн-1(ррт) в массовую концентрацию С, мг/м3, проводят по формуле: С==X*M/Vm где М- молярная масса компонента, г/моль, Vm - молярный объем смеси газа или воздуха, равный 22,4 дм3/моль, при стандартизированных условиях 0°С и 101,3 кПа. 4) Нормирующее значение погрешности - верхний предел нормируемого поддиапазона. 5) Пересчет значения влажности в температуру точки росы согласно ГОСТ 8.547—2009 6) Взрывозащищенное исполнение не предусмотрено |
Таблица 3 - Дополнительные метрологические характеристики
Наименование характеристики | Значение |
Предел допускаемой вариации показаний выходного сигнала, в долях от пределов допускаемой основной погрешности | 0,5 |
Нестабильность нуля и диапазона за 7 суток, %, от верхнего предела диапазона измерений - для методов анализа: ультрафиолетовая/видимая фотометрия, инфракрасная фотометрия и инфракрасная спектрометрия с диодным лазером, парамагнитный, | ± 1,0 |
ПИД - для методов анализа: электрохимический, циркониевый и ёмкостной | ± 2,0 |
- для методов анализа: по теплопроводности | ± 1,5 |
Время установления показаний (Т90), с, не более - для методов анализа: инфракрасная спектрометрия с диодным лазером; - для методов анализа: ультрафиолетовая/видимая фотометрия, ёмкостной, | 10 |
парамагнитный | 20 |
- для методов анализа: по теплопроводности, циркониевый и электрохимический; | 40 |
Время прогрева, мин, не более - для методов анализа: инфракрасная спектрометрия с диодным лазером; | 20 |
- для методов анализа: ультрафиолетовая/видимая фотометрия, инфракрасная фотометрия, по теплопроводности и ПИД; | 30 |
- для методов анализа: электрохимический | 40 |
Таблица 4 - Основные технические характеристики
Наименование характеристики | Значение |
Габаритные размеры, мм, не более (Ш*В*Г) Модель Л100 | 655x165x165 |
Модель 300А | 483x133x360 |
Модель 300В | 520x460x226 |
Модель 300С | 482x133x346 |
Модель 500 | 1200x2100x1000 |
Масса, кг, не более Модель Л100 | 15 |
Модель 300А | 10 |
Модель 300В | 35 |
Модель 300С | 16 |
Модель 500 | 400 |
Условия эксплуатации: - температура окружающей среды, °С Модель Л100 | от -20 до +60 |
Модель 300А | от 0 до +40 |
Модель 300В | от 0 до +45 |
Модель 300С | от 0 до +50 |
Модель 500 | от -201) до +50 |
- относительная влажность окружающего воздуха (без конденсации), %, не более | 95 |
- атмосферное давление, кПа | от 84 до 106,7 |
Наименование характеристики | Значение |
Напряжение питания переменного тока (при частоте 50 Гц), В: Модели 300А, 300В, 300С, 500 | 230 |
Напряжение питания постоянного тока, В Модель Л100 | 24 |
Максимальная потребляемая мощность, Вт Модель Л100 Модель 300А Модель 300В Модель 300С Модель 500 | 20 100 200 700 6500 |
Выходной сигнал: Цифровой (в зависимости от конфигурации) Аналоговый токовый, мА | Ethernet, RS232, RS485 от 4 до 20 |
Маркировка взрывозащиты (для моделей Л100 и 300В) | 1Ex db IIC T6 Gb X |
Средний срок службы, лет, не менее | 15 |
Средняя наработка на отказ, ч, не менее | 40000 |
1) от -55°С - исполнение шкафа для размещения на открытом воздухе |
наносится на титульный лист паспорта типографским методом и на идентификационную табличку.
Таблица 5 - Комплектность газоанализаторов
Наименование | Обозначение | Количество |
Газоанализатор1) | Метран АГ | 1 шт. |
Руководство по эксплуатации1) | _ | 1 экз. |
Паспорт1) | 17.5372.ХХХ2).00 ПС | 1 экз. |
1) в соответствии с заказом 2) шифр модели |
приведены в разделе 3 «Техническое описание» документа «Газоанализаторы Метран АГ. Руководство по эксплуатации».
Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия;
ГОСТ Р 50759-95 Анализаторы газов для контроля промышленных и транспортных выбросов. Общие технические условия;
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;
Приказ Росстандарта от 31 декабря 2020 г. № 2315 «Об утверждении государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»;
Приказ Росстандарта от 15 декабря 2021 г. № 2885 «Об утверждении государственной поверочной схемы для средств измерений влажности газов и температуры конденсации углеводородов»;
ТУ 4215-106-51453097-2022 Газоанализаторы Метран АГ. Технические условия.
Зарегистрировано поверок | 28 |
Поверителей | 3 |
Актуальность данных | 16.09.2024 |
