Весы лабораторные неавтоматического действия МТ, 89776-23

Назначение

Весы лабораторные неавтоматического действия MT (далее - весы) предназначены для измерения массы при статическом взвешивании.

Описание

Принцип действия весов основан на компенсации массы взвешиваемого груза электромагнитной силой, создаваемой системой автоматического уравновешивания. Электрический сигнал, изменяющийся пропорционально массе взвешиваемого груза, преобразуется в аналогоцифровом преобразователе в цифровой код и результаты взвешивания выводятся на дисплей.

Конструктивно весы выполнены в едином корпусе. В зависимости от конструктивных особенностей некоторые модели весов оснащаются ветрозащитной витриной.

Весы могут быть использованы для статистических измерений массы, определения плотности гидростатическим методом (с использованием специальных приспособлений), рецептурного, динамического, интервального взвешивания.

Весы могут иметь следующие устройства и функции по ГОСТ OIML R 76-1-2011 (номера пунктов указаны в скобках):

- устройство установки по уровню (Т.2.7.1) с индикатором уровня (3.9.1.1);

- определение стабильного равновесия (4.4.2);

- устройство уравновешивания тары - устройство выборки массы тары (Т.2.7.4.1);

- полуавтоматическое устройство установки нуля (Т.2.7.2.2);

- устройство первоначальной установки на нуль (Т.2.7.2.4);

- устройство слежения за нулем (Т.2.7.3);

- устройство индикации отклонения от нуля (4.5.5);

- автоматическое устройство юстировки чувствительности (4.1.2.5);

- обнаружение промахов (4.13.9);

- процедура просмотра всех соответствующих символов индикации в активном и неактивном состояниях (5.3.1);

- запоминающее устройство (4.4.6);

- вспомогательное показывающее устройство (Т.2.5);

- взвешивание в единицах измерения массы - грамм, миллиграмм, карат (2.1).

Весы выпускаются в 85 модификациях: MT35/104DUT, MT55/104DUT, MT85/124DUT, MT105/124DUT, MT-FA-SEM45, MT-BH45, MT-FA-SEM125DR, MT-BH125DU, MT-FA-SEM225DR, MT-BH225DU, MT-FA-SEM125, MT-BH125, MT-FA-SEM165, MT-FA-SEM215, MT-BH215, MT-BH124, MT-FA-N224, MT-BH224, MT404T, MT124/223DUT, MT224/323DUT, MT324/423DUT, MT523/623DUT, MT1203T, MT2003T, MT3003T, MT-BH123, MT-BE123E, MT-HA123E, MT-FA-N203, MT-BH203, MT-BE203E, MT-HA203E, MT-FA-N303, MT-BH303, MT-FA-N403, MT-BH403, MT-FA-N503, MT-BH503, MT-BH1203, MT2202/3202DUT, MT3202/4202DUT, MT4202/5202DUT, MT5202/6202DUT, MT6202T, MT-HA152E, MT-BH202, MT-BE202E, MT-HA202E, MT-BH302, MT-BE302E, MT-HA302E, MT-BH502, MT-BE502E, MT-HA502E, MT-BH602, MT-BE602E, MT-HA602E, MT-H602E, MT-HA1002E, MT-H1002E, MT-BH1202, MT-BE1202E, MT-HA1202E, MT-BH2002, MT-BE2002E, MT-H2002E, MT-BH4002E, MT-BH5502E, MT-FAC4002E, MT-FAC5502E, MT-RBG6202E, MT-RBG8202E, MT-RBG10102E, MT-RBG12102E, MT-BH3001E, MT-BE3001E, MT-H3001E, MT-BH6001E, MT-BE6001E, MT-H6001E, MT-BH8001E, MT-BE8001E, MT-H8001E, отличающихся метрологическими характеристиками и габаритными размерами.

- DU - (при наличии) условное обозначение весов, имеющих дополнительный фиксированный в начале шкалы диапазон взвешивания, который имеет свою действительную цену деления, автоматически устанавливающуюся в зависимости от прилагаемой нагрузки;

- DR - (при наличии) условное обозначение двухдиапазонных весов с различными ценами деления шкалы и максимальными нагрузками, каждый диапазон взвешивания включает в себя нагрузку от минимального до максимального значения и автоматически переключается при увеличении нагрузки;

- E - (при наличии) условное обозначение весов с функцией калибровки внешней гирей;

- Т - (при наличии) условное обозначение наличия сенсорного терминала управления.

Общий вид весов показан на рисунках 1, 2.

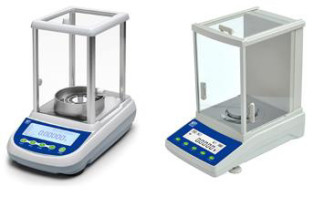

Рисунок 1 — Общий вид весов с действительной ценой деления от 0,01 мг до 1 мг

Рисунок 2 — Общий вид весов с действительной ценой деления от 0,01 г до 0,1 г

Рисунок 3 — Пример маркировочной таблички со знаком утверждения типа (1) и заводским номером (2)

Маркировочная табличка наносится на боковую стенку весов наклеиванием. Знак утверждения типа и заводской номер в буквенно-цифровом формате, состоящего из арабских цифр и латинских букв, наносятся методом гравировки или типографским способом на маркировочную табличку. Пример маркировочной таблички представлен на рисунке 3.

Нанесение знака поверки на весы не предусмотрено.

Пломбирование весов изготовителем не осуществляется.

К данному типу средств измерений относятся весы, выпускаемые под товарным знаком «МТ Measurement».

Программное обеспечение

Программное обеспечение (далее - ПО) весов является встроенным и привязано к электрической схеме весов, что соответствует требованиям п. 5.5 ГОСТ OIML R 76-1 «Дополнительные требования к электронным устройствам с программным управлением» в части устройств со встроенным ПО.

Метрологически значимая часть ПО хранится в защищенной от демонтажа перепрограммируемой микросхеме памяти, расположенной внутри весового модуля.

ПО загружается на заводе-изготовителе с использованием специального оборудования, после чего ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс.

Идентификационным признаком ПО служит номер версии, который отображается на дисплее терминала при включении весов. Данные по цифровому идентификатору недоступны, так как данное ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс.

Таблица 1 - Идентификационные данные ПО для модификаций MT-BH45, MT-BH125DU, MT-BH225DU, MT-BH125, MT-BH215, MT-BH124, MT-FA-N224, MT-BH224, MT-BH123, MT-BE123E, MT-HA123E, MT-FA-N203, MT-BH203, MT-BE203E, MT-HA203E, MT-FA-N303, MT-BH303, MT-FA-N403, MT-BH403, MT-FA-N503, MT-BH503,MT-BH1203, MT-HA152E, MT-BH202, MT-BE202E, MT-HA202E, MT-BH302, MT-BE302E, MT-HA302E, MT-BH502, MT-BE502E, MT-HA502E, MT-BH602, MT-BE602E, MT-HA602E, MT-H602E, MT-HA1002E, MT-Н1002Е, MT-BH1202, MT-BE1202E, MT-HA1202E, MT-BH2002, MT-BE2002E, MT-H2002E, MT-BH4002E, MT-BH5502E, MT-FAC4002E, MT-FAC5502E, MT-BH3001E, MT-BE3001E, MT-

Н3001Е, MT-BH6001E, MT-BE6001E, MT-H6001E, MT-BH8001E, MT-BE8001E, MT-H8001E

Таблица 2 - Идентификационные данные ПО для модификаций MT35/104DUT, MT55/104DUT, MT85/124DUT, MT105/124DUT, MT404T, MT124/223DUT, MT224/323DUT, MT324/423DUT, MT523/623DUT, MT1203T, MT2003T, MT3003T, MT2202/3202DUT, MT3202/4202DUT,

Таблица 4 - Идентификационные данные ПО для модификаций MT-RBG6202E, MT-RBG8202E, MT-RBG10102E, MT-RBG12102E

Технические характеристики

Значения максимальной (Мах) и минимальной (Min) нагрузки, действительной цены деления (d), поверочного интервала (е), числа поверочных интервалов (n), пределов допускаемой погрешности при первичной поверке (mpe) в соответствующих интервалах нагрузки (m) для однодиапазонных исполнений весов приведены в таблице 5.

Таблица 5 - Метрологические характеристики однодиапазонных весов

Продолжение таблицы 5

Продолжение таблицы 5

Продолжение таблицы 5

Продолжение таблицы 5

Для двухдиапазонного режима взвешивания значения максимальной (Max i) и минимальной (Mini) нагрузки, действительной цены деления (di), поверочного интервала (ei), числа поверочных интервалов (n), пределов допускаемой погрешности при первичной поверке (mpe) в соответствующих интервалах нагрузки (m) для каждого диапазона взвешивания (Wi) приведены в таблице 6.

Таблица 6 - Метрологические характеристики двухдиапазонных весов

Таблица 7 - Основные технические характеристики

Знак утверждения типа

наносится на маркировочную табличку, расположенную на взвешивающем модуле весов и типографским способом на титульный лист руководства по эксплуатации.

Комплектность

Таблица 8 - Комплектность средства измерений

Сведения о методах измерений

согласно разделу 4 «Простое взвешивание» эксплуатационного документа «Весы лабораторные неавтоматического действия МТ. Руководство по эксплуатации».

Нормативные документы

ГОСТ OIML R 76-1—2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания»;

Приказ Росстандарта от 4 июля 2022 г. № 1622 «Об утверждении Государственной поверочной схемы для средств измерений массы»;

ТУ 28.29.31-003-45862615-2022 «Весы лабораторные неавтоматического действия MT.

Технические условия».
