| Номер в госреестре | 89777-23 |
| Наименование СИ | Установка поверочная трубопоршневая двунаправленная |
| Обозначение типа СИ | Smith-100 |
| Изготовитель | "Smith Meter Inc." An FMC Corporation subsidiary, США |
| Год регистрации | 2023 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Установка поверочная трубопоршневая двунаправленная Smith-100 (далее - ТПУ) предназначена для воспроизведения, хранения и передачи единицы объема жидкости в потоке в качестве рабочего эталона при проведении исследований, испытаний, поверки и калибровки средств измерений объема жидкости в потоке и/или объемного расхода жидкости.
Принцип действия ТПУ заключается в повторяющемся вытеснении шаровым поршнем известного объема измеряемой среды из измерительного участка. Шаровый поршень совершает движение под действием потока измеряемой среды, проходящей через измерительный участок.
ТПУ состоит из следующих основных частей, смонтированных на стальной сварной раме: корпуса с измерительным и разгонными участками, шарового поршня, детекторов положения поршня (далее - детекторы), четырехходового переключающего крана, средств измерений давления и температуры, электрического привода. ТПУ выполнена в стационарном исполнении. Общий вид ТПУ представлен на рисунке 1.
При поверке и контроле метрологических характеристик преобразователей расхода, определяется соответствие числа импульсов, поступивших с преобразователя расхода, величине вытесненного из ТПУ объема измеряемой среды. Срабатывание детекторов ТПУ приводит к запуску и остановке таймера устройства обработки информации. При этом в устройстве обработки информации производится отсчет импульсов, поступающих от преобразователя расхода. Через известные вместимость измерительного участка ТПУ и количество импульсов определяется коэффициент преобразования преобразователя расхода.
Заводской номер в виде цифрового обозначения указан на информационной табличке методом гравировки. Для исключения возможности несанкционированного вмешательства, которое может привести к изменению вместимости ТПУ, на фланцевых соединениях измерительного участка и корпусах детекторов предусмотрены места для установки пломб, несущих на себе знак поверки. Пломбировка выполнена в соответствии с МИ 3002-2006 «Правила пломбирования и клеймения средств измерений и оборудования, применяемых в составе систем измерений количества и показателей качества нефти и поверочных установок».

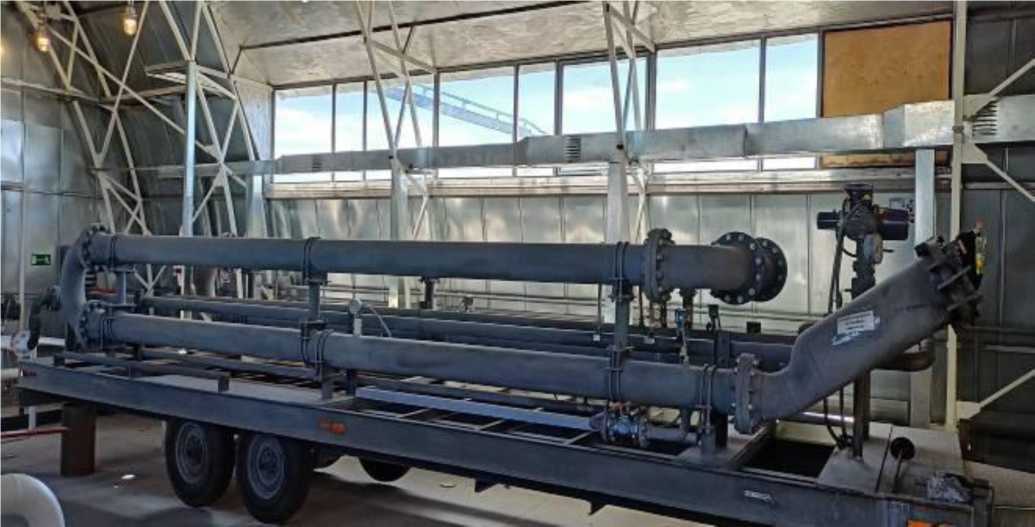

Рисунок 1 - Общий вид ТПУ
Фланцы измерительного участка

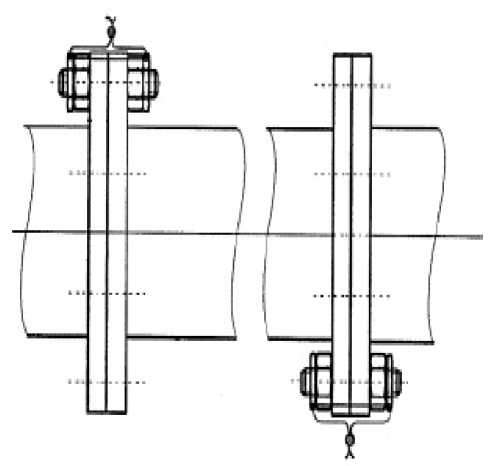

Рисунок 2 - Схема установки пломб
Детектор
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальное значение вместимости измерительного участка при температуре 20 °С и избыточном давлении 0 МПа, м3 | 1,5165803 |
| Рабочий диапазон расхода, м3/ч | от 18 до 100 |
| Пределы допускаемой относительной погрешности (доверительные границы суммарной погрешности) определения вместимости измерительного участка, % | ±0,1 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Диаметр измерительного участка, мм | 203,2 |
| Толщина стенок измерительного участка, мм | 8,1788 |
| Параметры измеряемой среды: - максимальное давление измеряемой среды, МПа, не более - температура измеряемой среды, °С - кинематическая вязкость, сСт - плотность, кг/м3 | 4,5 от +5 до +45 до 25 от 800 до 900 |
| Условия эксплуатации: - температура окружающей среды, °С - атмосферное давление, кПа - относительная влажность окружающего воздуха, % | от 0 до +50 от 96 до 104 от 30 до 90 |
наносится на титульный лист формуляра типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество, экз. |
| Установка поверочная трубопоршневая двунаправленная | Smith-100 зав. №1166 | 1 |
| Руководство по монтажу, эксплуатации и обслуживанию двунаправленной трубопоршневой установки | 1 | |
| Трубопоршневая установка типа Smith-100 заводской № 1166 ПСП «Губкинский». Формуляр | 1 |
приведены в разделе «Поверка счетчиков» руководства по монтажу, эксплуатации и обслуживанию двунаправленной трубопоршневой установки.
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
