Государственный реестр средств измерений

Установки поверочные универсальные "УПУ-МОНО-МЭ", 89778-23

89778-23
Установки поверочные универсальные «УППУ-МОНО-МЭ» (далее - Установки) предназначены для измерения активной, реактивной, полной электрической мощности и энергии, частоты переменного тока, значений напряжения и силы переменного тока, фазовых углов и коэффициента мощности, значений напряжения и силы постоянного тока, основных и дополнительных показателей качества электрической энергии:
Карточка СИ
Номер в госреестре 89778-23
Наименование СИ Установки поверочные универсальные
Обозначение типа СИ "УППУ-МОНО-МЭ"
Изготовитель Общество с ограниченной ответственностью "Научно-производственное предприятие Марс-Энерго" (ООО "НПП Марс-Энерго"), г. Санкт-Петербург
Год регистрации 2023
Срок свидетельства 22.08.2028
МПИ (интервал между поверками) 2 года
Описание типа скачать
Методика поверки скачать

Назначение

Установки поверочные универсальные «УППУ-МОНО-МЭ» (далее - Установки) предназначены для измерения активной, реактивной, полной электрической мощности и энергии, частоты переменного тока, значений напряжения и силы переменного тока, фазовых углов и коэффициента мощности, значений напряжения и силы постоянного тока, основных и дополнительных показателей качества электрической энергии:

- среднеквадратического значения основной гармонической составляющей напряжения UC1;

- среднеквадратического значения гармонической составляющей напряжения U(h) с частотой hfi (порядка h) для значений h от 2 до 50;

- среднеквадратического значения интергармонической составляющей напряжения U(m) с частотой mfi для значений m от 0,5 до 50,5 с дискретностью 1,0;

- среднеквадратического значения основной гармонической составляющей тока IC1;

- среднеквадратического значения гармонической составляющей тока I(h) порядка h для значений h от 2 до 50;

- среднеквадратического значения интергармонической составляющей тока I(m) с частотой mfi для значений m от 0,5 до 50,5 с дискретностью 1,0;

- угла фазового сдвига между гармониками порядка h напряжения и тока одной фазы;

- коэффициента гармонической составляющей напряжения порядка h для h от 2 до 50 [Ku(h)];

- коэффициента гармонической составляющей тока порядка h для h от 2 до 50 [KI(h)];

- активной электрической мощности основной гармонической составляющей (Pi);

- реактивной электрической мощности основной гармонической составляющей (Qi);

- коэффициента мощности (Кр) и тангенса [tg( ф)];

- активной электрической мощности гармонической составляющей порядка h для h от 2 до 50 (P(h));

- суммарного коэффициента гармонических составляющих напряжения (THDu);

- суммарного коэффициента гармонических составляющих тока (THDI);

- напряжения прямой последовательности основной частоты (Ui);

- напряжения нулевой последовательности основной частоты (u0);

- напряжения обратной последовательности основной частоты (u2);

- коэффициента несимметрии напряжения по обратной последовательности (Кги) и по нулевой последовательности (Кои);

- тока прямой последовательности основной частоты (Ii);

- тока нулевой последовательности основной частоты (I0);

- тока обратной последовательности основной частоты (I2);

- углов фазового сдвига между напряжением и током прямой, обратной и нулевой последовательности;

- угла сдвига фаз между основными гармониками напряжения (фиаиь) или тока (ф1а1ь) в двух различных фазах трехфазной сети;

- кратковременной дозы фликера;

- длительности провала напряжения (Atn);

- глубины провала напряжения (6Ui i);

- коэффициента временного перенапряжения (Кпер и);

- длительности временного перенапряжения (А1Пер);

- силы постоянного тока и напряжения постоянного тока,

а также для выполнения калибровки и поверки средств измерений (СИ) указанных выше величин и формирования указанных величин.

Установки могут использоваться в качестве рабочих средств измерений или в качестве рабочих эталонов в соответствии с государственными поверочными схемами (далее - ГПС) в зависимости от модификации:

- эталон 3 разряда в соответствии с ГПС «Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы»,

- эталон 2 разряда в соответствии с ГПС «Государственная поверочная схема для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10’1

до 2-109 Гц»;

- эталон 2 разряда в соответствии с ГПС «Государственная поверочная схема для средств измерений силы переменного электрического тока от 1-10’8 до 100 А в диапазоне частот 1-10-1

до 1-106 Гц»;

- эталон 2 разряда в соответствии с ГПС «Государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от 1 - 10-16 до 100 А»,

- эталон 2 разряда в соответствии с ГПС СИ ЭЭВ «Государственная поверочная схема для средств измерений электроэнергетических величин в диапазоне частот от 1 до 2500 Гц».

Описание

Принцип действия СИ, входящих в состав Установки, основан на аналого-цифровом преобразовании мгновенных значений входных сигналов напряжения и тока в цифровые коды, из которых формируются массивы оцифрованных выборок, с последующим вычислением значений измеряемых величин из полученного массива данных в соответствии с встроенным программным обеспечением (далее - ВПО) СИ. ВПО хранится в энергонезависимой памяти EEPROM модуля центрального процессора СИ.

Установки могут быть использованы только в сочетании с персональным компьютером (ПК) при автоматизированной калибровке и поверке рабочих СИ электроэнергетических величин:

- однофазных и трехфазных СИ активной, реактивной, полной мощности и энергии, СИ промышленной частоты, действующих значений напряжения и тока, фазовых углов и коэффициента мощности;

- однофазных и трехфазных счетчиков активной и реактивной электрической энергии;

- однофазных и трехфазных ваттметров, варметров и измерительных преобразователей активной и реактивной мощности в унифицированный сигнал постоянного тока и напряжения постоянного тока по ГОСТ 26.011;

- вольтметров, амперметров и измерительных преобразователей напряжения, тока и мощности в промышленной области частот в унифицированный сигнал постоянного тока и напряжения постоянного тока по ГОСТ 26.011;

- средств измерений показателей качества электрической энергии (ПКЭ);

- средств измерений напряжения и силы постоянного тока.

Установки выполнены в виде функционально законченного рабочего места поверителя и могут работать при управлении от ПК по стандартным интерфейсам с помощью специального программного обеспечения (ПО), установленного на ПК.

Отображение параметров сигналов осуществляется на ПК с помощью ПО.

Установки выпускаются в модификациях, отличающихся конструктивным исполнением, диапазоном выходных сигналов силы тока и напряжения переменного тока, диапазоном выходной мощности каналов тока и напряжения, наличием калибратора постоянного тока.

Установки выпускаются в виде моноблока, приспособленного для переноски, и внешних устройств, кабелей, обеспечивающих подключение к поверяемым СИ.

В состав установки входит:

- СИ электроэнергетических величин;

- источники испытательных сигналов (ИИС);

- калибратор-измеритель постоянного тока и напряжения постоянного тока (ИПТ).

Встроенный ИПТ предназначен для:

- вычисления погрешности средств измерений (СИ) с импульсным выходом, в т.ч. счётчиков электрической энергии, путем сравнения частот следования импульсов на телеметрических испытательных выходах поверяемого и эталонного СИ;

- измерения силы постоянного тока и преобразования силы постоянного тока во внутреннюю частоту Установки;

- измерения напряжения постоянного тока и преобразования напряжения постоянного тока во внутреннюю частоту Установки;

- воспроизведения силы постоянного тока, напряжения постоянного тока, частоты импульсного сигнала напряжения (функция калибратора).

Условное обозначение установок при их заказе и в документации другой продукции, в которой они могут быть применены, должно состоять из обозначения типа Установки (УППУ-МОНО-МЭ) и условного обозначения модификации:

УППУ-МОНО-МЭ Х.Х-Х-Х/Х -Х -К

1 2 3 4   5 6

1 - обозначение модификации по количеству измерительных каналов переменного тока:

• 1 - однофазная;

• 3 - трехфазная;

2 - обозначение модификации по силе максимального выходного переменного тока ИИС (Imax), А

3 - обозначение модификации по максимальному выходному фазному напряжению ИИС (Umax), B

4 - обозначение модификации по максимальной выходной фазной мощности переменного тока: канала тока/канала напряжения, В^А

5 - обозначение модификации установки по конструктивному исполнению:

• С - стационарная;

• П - переносная;

6 - обозначение модификации по наличию функции калибратора постоянного тока:

• символ отсутствует - нет функции калибратора;

• К - имеется функция калибратора-измерителя постоянного тока и напряжения постоянного тока

Примеры обозначения при заказе:

«УППУ-МОНО-МЭ 3.12-300-60/30-П-К» - Установка переносная, предназначенная для калибровки и поверки трехфазных СИ, в т.ч. измерительных преобразователей в унифицированный сигнал постоянного тока и напряжения постоянного тока по ГОСТ 26.011, СИ постоянного тока и напряжения постоянного тока;

«УППУ-МОНО-МЭ 3.120-576-60/30-С» - Установка стационарная, предназначенная для калибровки и поверки трехфазных СИ;

«УППУ-МОНО-МЭ 1.120-300-60/30-П» - Установка переносная, предназначенная для калибровки и поверки однофазных СИ.

Общий вид модификаций Установки представлен на рисунках 1-4. Клеймение переносных Установок от несанкционированного доступа после поверки производится в виде оттиска клейма поверителя на крепежных винтах в местах, указанных стрелками. Клеймение стационарных Установок, представленных на рисунке 4, после поверки производится в виде оттиска клейма поверителя на крепежных винтах задней панели.

Заводской номер Установки в виде арабских цифр наносится на маркировочную планку ударным методом. Маркировочная планка стационарных Установок, представленных на рисунке 4, устанавливается задней панели Установки.

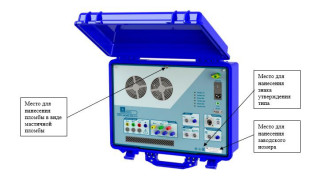

Место для нанесения пломбы в виде мастичной пломбы

Место для нанесения знака утверждения типа

Место для нанесения заводского номера

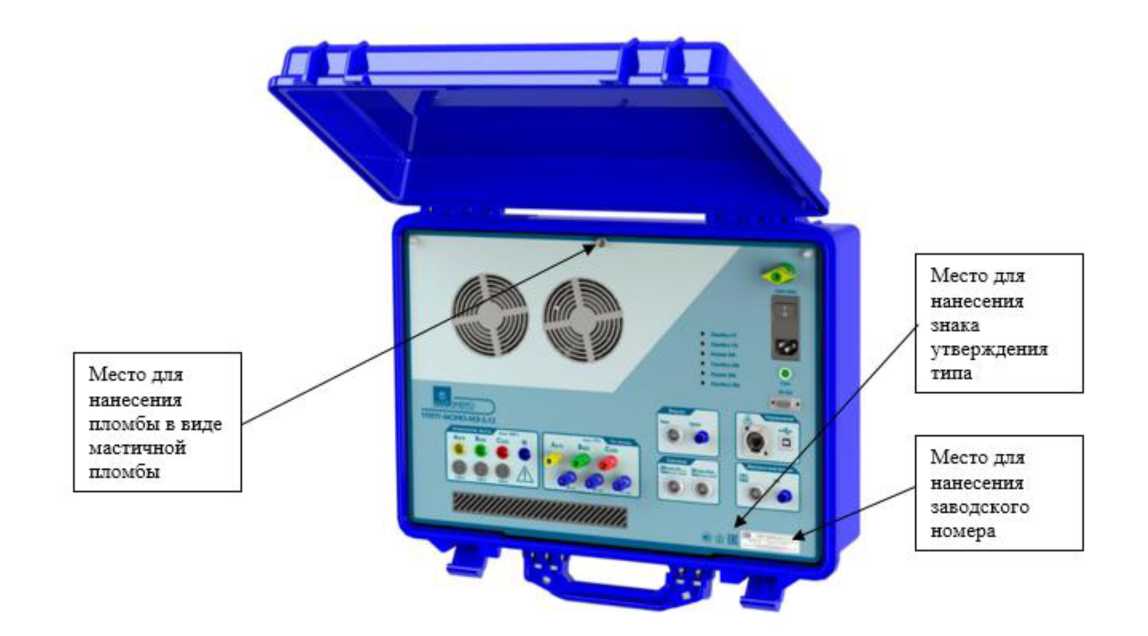

Рисунок 1 - Установка «УППУ-МОНО-МЭ 3.12-300-60/30-П-К». Общий вид

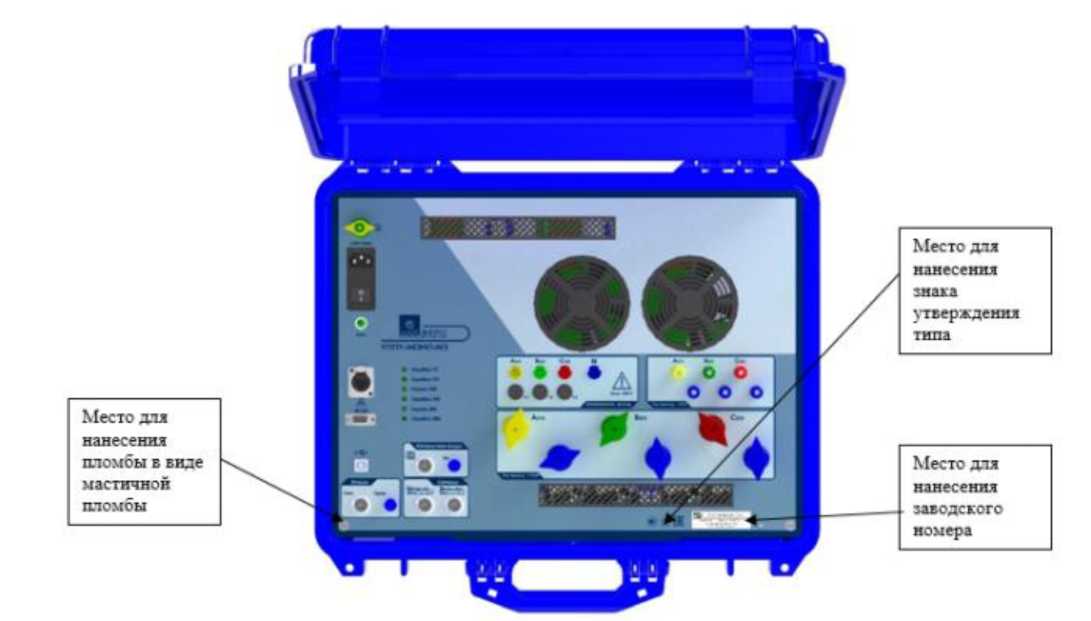

Рисунок 2 - Установка «УППУ-МОНО-МЭ 3.120-576-60/30-П». Общий вид

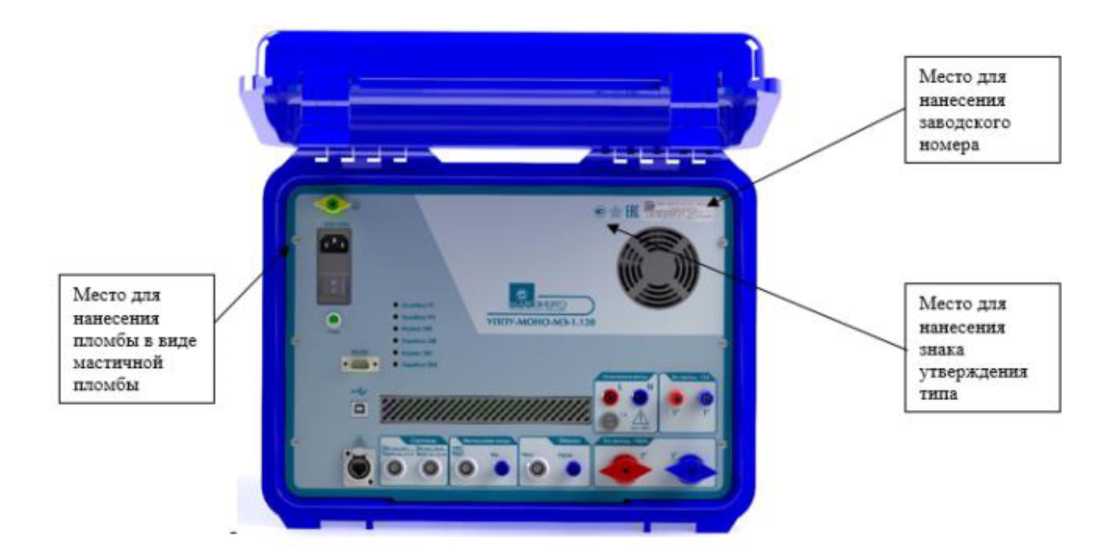

Рисунок 3 - Установка «УППУ-МОНО-МЭ 1.120-300-60/30-П». Общий вид

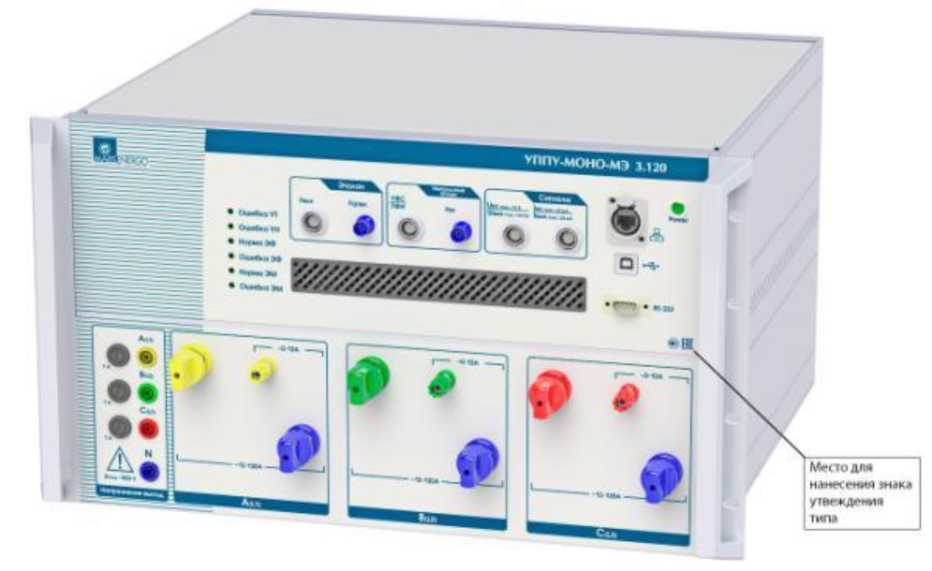

Рисунок 4 - Установка «УППУ-МОНО-МЭ 3.120-576-60/30-С». Общий вид

Программное обеспечение

Программное обеспечение Установки состоит из ВПО СИ, ИИС и ИПТ, входящих в состав Установки, и специальных программ для ПК (ПО). Связь с ПК осуществляется по стандартному интерфейсу.

ВПО СИ, ИИС и ИПТ выполняет функции управления режимами работы, математической обработки и представления измерительной информации. Установка ВПО производится на предприятии-изготовителе установки.

По своей структуре ВПО разделено на метрологически значимую и метрологически не значимую части. Каждая структурная часть защищается контрольной суммой по алгоритму, соответствующему настоящему описанию.

При вычислении результатов измерений учитываются поправочные множители и поправки, которые определяются при регулировке, записываются в энергонезависимую память и защищаются контрольными суммами, непрерывно контролируемыми системой диагностики. При обнаружении ошибки контрольных сумм на дисплей ПК выводятся соответствующие сообщения. Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует «высокому» в соответствии Р 50.2.077-2014. Идентификационные данные ВПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ВПО

Идентификационные данные (признаки)

Значение

Встроенное ПО

Внешнее ПО

Идентификационное наименование ПО

ЕМ3.1КМ-02

-

Номер версии (идентификационный номер) ПО

Не ниже 8.0.6411

-

Цифровой идентификатор ПО

-

-

Прикладные программы не содержат метрологически значимых частей и предназначены для выбора режима работы, измеряемых величин и диапазонов измерений, а также считывания результатов измерений из Установки с целью их просмотра, обработки, хранения и распечатки.

Технические характеристики

Основные метрологические и технические характеристики СИ представлены в таблицах 2-7.

Таблица 2 - Диапазоны измерений и пределы допускаемых основных погрешностей измерений электрических величин

Наименование характеристики

Значение

Номинальные значения токов для Imax 12 А, 1н, А

0,1; 0,2; 0,5; 1; 5; 10

Номинальные значения токов для Imax 120 А, 1н, А

0,05; 0,1; 0,25; 0,5; 1; 2,5; 5; 10;

25; 50; 100

Номинальные значения фазного напряжения для Umax 300 В, Uh, В

60, 120; 240

Номинальные значения фазного напряжения для Umax 576 В, Uh, В

60, 120, 240; 480

Диапазон измерений среднеквадратического значения фазного (U) и междуфазного (U^3) напряжения переменного тока

(при Uh из ряда: 60, 120, 240, 480 В), В

от 0,1-Uh до 1,2-Uh

Пределы допускаемой основной относительной погрешности измерений среднеквадратического значения фазного (U) и междуфазного (U^3) напряжения переменного тока, %

±[0,03+0,006- (1,2-Uh/U-1)]

Диапазон измерений среднеквадратического значения силы переменного тока (I), А

от 0,1-Ih до 1,2-Ih

Пределы допускаемой основной относительной погрешности измерений среднеквадратического значения силы переменного тока (I) (при 1н из ряда: 0,05; 0,1; 0,25; 0,5; 1;

2,5; 5; 10; 25; 50; 100 А), %

±[0,03+0,006-(1,2-Ih/I-1)]

Диапазон измерений активной электрической мощности (Р), Вт

от 0,01-Ph до 1,44-Ph

Ph = Uh-Ih

U от 0,1-Uh до 1,2-Uh

I от 0,1-Ih до 1,2-Ih

Пределы допускаемой основной относительной погрешности измерений активной электрической мощности (Р), %

±[0,05+0,01- (1,44-Ph/P-1)]

Диапазон измерений активной и реактивной электрической энергии, кВт^час (квар^час)

от 0,000001 до 10000,000000 при времени измерений от 4 до 99996 с

Пределы допускаемой относительной погрешности измерений активной и реактивной электрической энергии при времени измерения не менее 1000 с, %

±0,05

Наименование характеристики

Значение

Диапазон измерений реактивной электрической мощности (Q), рассчитываемые методом:

- перекрестного включения

- геометрическим методом

- методом сдвига сигнала напряжения на 1/4 периода основной гармонической составляющей, вар

от 0,01-Qb до 1,44-Qb

Qh = Ub-Ib

U от 0,1-Ub до 1,2-Ub

I от 0,1-Ib до 1,2-Ib

Пределы допускаемой основной относительной погрешности измерений реактивной электрической мощности (Q), рассчитываемые методом:

- перекрестного включения

- геометрическим методом

- методом сдвига сигнала напряжения на 1/4 периода основной гармонической составляющей

±[0,1+0,02- (1,44-Qb/Q-1)]

Диапазон измерений полной электрической мощности (S), В^А

от 0,01-Sb до 1,44-Sb

Sb = Ub'Ib

и от 0,1-Ub до 1,2-Ub

I от 0,1-Ib до 1,2-Ib

Пределы допускаемой основной относительной погрешности измерений полной электрической мощности (S), %

±[0,06+0,015-(1,2-Ub/U +1,2-Ib/I-

2)]

Диапазон измерений коэффициента мощности (Kp=P/S)

от 0,1 до 1,0

I от 0,2-Ib до 1,2-Ib

U от 0,2-Ub до 1,2-Ub

Пределы допускаемой основной абсолютной погрешности измерений коэффициента мощности (Kp=P/S)

±0,005

Диапазон измерений частоты переменного тока (fi), Гц

от 40 до 70

U от 0,2-Ub до 1,2-Ub

I от 0,2-Ib до 1,2-Ib

Пределы допускаемой основной абсолютной погрешности измерений частоты переменного тока (при fi от 40 до 70 Гц), Гц

±0,002

Диапазон измерений угла фазового сдвига между основными гармоническими составляющими входных напряжений разных фаз1), °

от 0 до 360

Пределы допускаемой основной абсолютной погрешности измерений угла фазового сдвига между основными гармоническими составляющими входных напряжений разных фаз1), °

±0,03

Диапазон измерений угла фазового сдвига между основными гармоническими составляющими напряжения и тока одной фазы (ф1), °

от 0 до 360

Наименование характеристики

Значение

Пределы допускаемой основной абсолютной погрешности измерений угла фазового сдвига между основными гармоническими составляющими напряжения и тока одной фазы (ф1), °

±0,03

Диапазон измерений среднеквадратического значения основной гармонической составляющей напряжения Uci с частотой fi от 40 до 70 Гц, В

от 0,1-Uh до 1,2-Uh

Пределы допускаемой основной относительной погрешности измерений среднеквадратического значения основной гармонической составляющей напряжения (при Uh из ряда: 60, 120, 240, 480 В), %

±[0,03+0,015-(1,2-Uh/Uci-1)]

Диапазон измерений среднеквадратического значения гармонической составляющей напряжения порядка n U(n), В

от 0 до 0,6-Uh

Пределы допускаемой относительной погрешности измерений среднеквадратического значения гармонической составляющей напряжения порядка n , % от 2 до 20 гармоники от 21 до 50 гармоники

±[0,15+((Uh/U)-2)-0,001] ±[0,2+((Uh/U)-2)-0,01]

Диапазон измерений среднеквадратического значения интергармонической составляющей напряжения порядка m U(m), В

от 0 до 0,15-Uh

Пределы допускаемой абсолютной и относительной погрешности измерений среднеквадратического значения интергармонической составляющей напряжения порядка m (для m от 0,5 до 50,5 с дискретностью 1,0), В, %

При U(m) в диапазоне до 0,01 • Uh

При U(m) в диапазоне свыше 0,01 •Uh

Л5): ±0,00015-Uh;

Д6): ±1,5

Диапазон измерений среднеквадратического значения основной гармонической составляющей силы тока Ici, А

от 0,1-Ih до 1,2-Ih

Пределы допускаемой основной относительной погрешности измерений среднеквадратического значения основной гармонической составляющей силы тока, %

±[0,03+0,015-(1,2-Ih/Ic1-1)]

Диапазон измерений среднеквадратического значения гармонической составляющей тока порядка n I(n), А

от 0 до 0,6- Ih

Пределы допускаемой относительной погрешности измерений среднеквадратического значения гармонической составляющей тока порядка n, % от 2 до 20 гармоники от 21 до 50 гармоники

±[0,15+((Ih/I)-2)-0,001] ±[0,2+((Ih/I)-2)-0,01]

Наименование характеристики

Значение

Диапазон измерений среднеквадратического значения интергармонической составляющей тока порядка m i(m), А

от 0 до 0,15-1н

Пределы допускаемой абсолютной и относительной погрешности измерений среднеквадратического значения интергармонической составляющей тока порядка m (m от 0,5 до 50,5 с дискретностью 1,0), А, %

При I(m) в диапазоне до 0,01 • 1н

При I(m) в диапазоне свыше 0,01 • 1н

Л: ±0,00015-1н;

6: ±1,5

Диапазон измерений угла фазового сдвига между гармониками порядка n напряжения и тока одной фазы, °

от 0 до 360

Пределы допускаемой основной абсолютной погрешности измерений угла фазового сдвига между гармониками порядка n напряжения и тока одной фазы (U от 0,2^ Ин до 1,2 • U^

I от 0,2Ъдо 1,2Ъ; Ki(n) и Ки(п) от 2 до 15 %), °

для n от 2 до 10

для n от 11 до 50

±1,0

±3,0

Диапазон измерений коэффициента гармонической составляющей напряжения порядка n [Ки(п)], %

от 0 до 49,9

Пределы допускаемой абсолютной погрешности измерений коэффициента гармонической составляющей напряжения порядка n [Ки(п)] (U от 0,2-U до 1,2-UH; при Ки(п) в диапазоне до 1,0), % от 2 до 20 гармоники от 21 до 50 гармоники

±0,005

±0,015

Пределы допускаемой относительной погрешности измерений коэффициента гармонической составляющей напряжения порядка n [Ки(п)] (U от 0,2-U до 1,2-UH; при Ки(п) в диапазоне свыше 1,0), % от 2 до 20 гармоники от 21 до 50 гармоники

±0,5

±1,5

Диапазон измерений коэффициента гармонической составляющей тока порядка n [Ki(n)], %

от 0 до 49,9

Пределы допускаемой основной абсолютной погрешности измерений коэффициента гармонической составляющей тока порядка n [Ki(n)] (для п от 2 до 50; I от 0,2-!н до 1,2-1н;

при Ki(n) в диапазоне до 1,0), %

±0,015

Пределы допускаемой основной относительной погрешности измерений коэффициента гармонической составляющей тока порядка n [Ki(n)] (для п от 2 до 50; I от 0,2-!н до 1,2-1н;

при Ki(n) в диапазоне свыше 1,0), %

±1,5

Диапазон измерений активной электрической мощности основной гармонической составляющей (P1), Вт

от 0,01-Рн до 1,44-Рн U от 0,1-ин до 1,2-ин I от 0,1-1н до 1,2-1н

Наименование характеристики

Значение

Пределы допускаемой основной относительной погрешности измерений активной электрической мощности основной гармонической составляющей (при |cos ф| в диапазоне от 0,5 до 1,0), %

±[0,05+0,01-(1,44-Рн/Р-1)]

Диапазон измерений реактивной электрической мощности основной гармонической составляющей (Qi)p, Вар

от 0,01-QH до 1,44-Qb U от 0,1-ин до 1,2-ин I от 0,1-1н до 1,2-1н

Пределы допускаемой основной относительной погрешности измерений реактивной электрической мощности основной гармонической составляющей, %

±[0,1+0,02-(1,44-QB/Q1-1)]

Диапазон измерений суммарного коэффициента гармонических составляющих напряжения (THDu) (при U от 0,2-U до 1,2-ин), %,

от 0 до 49,9

Пределы допускаемой основной абсолютной погрешности измерений суммарного коэффициента гармонических составляющих напряжения (THDu до 1,0), %

±0,015

Пределы допускаемой основной относительной погрешности измерений суммарного коэффициента гармонических составляющих напряжения (THDu св. 1,0), %

±1,5

Диапазон измерений суммарного коэффициента гармонических составляющих силы тока (THDi) (при I от 0,2-Хн до 1,2-1..), %,

от 0 до 49,9

Пределы допускаемой основной абсолютной погрешности суммарного коэффициента гармонических составляющих силы тока (THDi до 1,0), %

±0,015

Пределы допускаемой основной относительной погрешности суммарного коэффициента гармонических составляющих силы тока (THDi св. 1,0), %

±1,5

Диапазон измерений напряжения прямой последовательности основной частоты (U1) 1) , В

от 0 до ин

Пределы допускаемой основной абсолютной погрешности измерений напряжения прямой последовательности основной частоты, В

±(0,0006-ин-^3)

Диапазон измерений напряжения нулевой последовательности основной частоты (Uo) 1), В

от 0 до ин

Пределы допускаемой основной абсолютной погрешности измерений напряжения нулевой последовательности основной частоты (U от 0,5-ин до 1,2-Uh; Кои < 15 %), В

±0,0015-ин

Диапазон измерений напряжения обратной последовательности основной частоты (U2) 1), В

от 0 до ин

Пределы допускаемой основной абсолютной погрешности измерений напряжения обратной последовательности основной частоты (U от 0,5-ин до 1,2-Uh; K2U < 15 %), В

±(0,001-Ub-V3)

Наименование характеристики

Значение

Диапазон измерений коэффициента несимметрии напряжения по обратной последовательности (Кги) 1) и по нулевой последовательности (Кои) 1) , %

от 0 до 50

Пределы допускаемой основной абсолютной погрешности измерений коэффициента несимметрии напряжения по обратной последовательности и по нулевой последовательности (U от 0,5-ин до 1,2-ин), %

±0,2

Диапазон измерений тока прямой последовательности основной частоты (I1) 1), А

от 0 до 1н

Пределы допускаемой основной абсолютной погрешности измерений тока прямой последовательности основной частоты, А

±0,0006-1н

Диапазон измерений тока нулевой последовательности основной частоты (1о) 1), А

от 0 до 1н

Пределы допускаемой основной абсолютной погрешности измерений тока нулевой последовательности основной частоты, А

±0,0015-!н

Диапазон измерений тока обратной последовательности основной частоты (I2) 1), А

от 0 до 1н

Пределы допускаемой основной абсолютной погрешности измерений тока обратной последовательности основной частоты, А

±0,001-!н

Диапазон измерений тангенса угла фазового сдвига между напряжением и током ^д(ф)]

от 0 до 8

Пределы допускаемой абсолютной погрешности измерений тангенса угла фазового сдвига между напряжением и током от 0 до 2 от 2 до 8

±0,003

±0,035

Примечания:

1 Параметры, отмеченные1), измеряются только установками модификаций «3.Х»;

2 Частота гармонической составляющей порядка n равна nf и не должна превышать 2550 Гц;

3 Частота интергармонической составляющей порядка m равна mf и не должна превышать 2550 Гц;

4 Установки обеспечивают измерение параметров электрической энергии, если амплитудные значения сигналов напряжения и тока не превышают 170 % от Uh и 1н, соответственно;

5 Абсолютная погрешность измерений;

6 Относительная погрешность измерений.

Таблица 3 - Диапазоны измерений и пределы допускаемых основных погрешностей измерений силы постоянного тока, напряжения постоянного тока Установкой модификации «УППУ-

МОНО-МЭ Х.Х-Х-Х/Х -Х -К»

Наименование характеристики

Значение

Диапазон измерений напряжения постоянного тока (Ubx), В

от -15 до 15

Пределы допускаемой основной приведенной погрешности измерений напряжения постоянного тока (при Uh,: 0,2; 5; 10 В), %

±0,03

Диапазон измерений постоянного тока (1вх), мА

от -30 до 30

Пределы допускаемой основной приведенной погрешности измерений постоянного тока (при Ih: 5; 20 мА), %

±0,05

Примечание:

Для двуполярных сигналов погрешность приведена к концу диапазона измерений.

Таблица 4 - Пределы допускаемой основной абсолютной погрешности воспроизведения напряжения постоянного тока, силы постоянного тока и частоты следования импульсов Установкой модификации «УППУ-МОНО-МЭ Х.Х-Х-Х/Х -Х -К»

Наименование характеристики

Значение

Диапазон воспроизведения напряжения постоянного тока (Ивых), В

от -10,5 до +10,5

Дискретность задания величины напряжения постоянного тока, В

0,001

Пределы допускаемой основной абсолютной погрешности воспроизведения напряжения постоянного тока, В

±0,0021

Диапазон воспроизведения постоянного тока (1вых), мА

от -24 до +24

Дискретность задания величины постоянного тока, мА

0,0001

Пределы допускаемой основной абсолютной погрешности воспроизведения постоянного тока, мА

±0,0047

Диапазон воспроизведения частоты следования импульсов (Бвых), Гц

от 100 до 22500

Дискретность задания величины частоты следования импульсов, Гц

1

Пределы допускаемой основной абсолютной погрешности воспроизведения частоты следования импульсов, Гц

±3-10’5Твых

Таблица 5 - Погрешности и диапазоны воспроизведения величин параметров напряжения переменного тока

Наименование характеристики

Значение

Диапазон воспроизведения частоты основной (первой) гармонической составляющей выходных сигналов (f1), Гц

от 42,5 до 70,0

Дискретность задания величины частоты основной (первой) гармонической составляющей выходных сигналов, Гц

0,01

Пределы допускаемой основной абсолютной погрешности воспроизведения частоты основной (первой) гармонической составляющей выходных сигналов, Гц

±0,01

Диапазоны воспроизведения среднеквадратического значения основной гармонической составляющей напряжения (U1), В

св. 0,05-Ин до 1,2-Ин

Дискретность задания величины среднеквадратического значения основной гармонической составляющей напряжения, В

0,01

Наименование характеристики

Значение

Пределы допускаемой основной относительной погрешности воспроизведения среднеквадратического значения основной гармонической составляющей напряжения, %

Для диапазона св. 0,25-1’„до 1,2 •ин

Для диапазона от 0,05-1’н до 0,25 -Ub

±1

±[1,0+0,5-((Ub/U)-1)]

Диапазоны воспроизведения среднеквадратического значения основной гармонической составляющей тока (11) А

св. 0,05-Ib до 1,2-Ib

Дискретность задания величины среднеквадратического значения основной гармонической составляющей тока, А

0,0001

Пределы допускаемой основной относительной погрешности воспроизведения среднеквадратического значения основной гармонической составляющей тока, %

Для диапазона св. 0,2-1н до 1,2 -1н

Для диапазона от 0,05-1н. до 0,2 -1н

±1

±[1,0+0,5-((Ib/I)-1)]

Диапазон воспроизведения угла сдвига фазы между первыми гармониками напряжений и токов, °

от -180 до 180

Дискретность задания величины угла сдвига фазы между первыми гармониками напряжений и токов, °

0,01

Пределы допускаемой основной абсолютной погрешности воспроизведения угла сдвига фазы между первыми гармониками напряжений и токов, °

±1

Диапазон воспроизведения длительности провала или перенапряжения (t), с

от 0 до 600

Дискретность задания величины длительности провала или перенапряжения, с

0,001

Пределы допускаемой основной абсолютной погрешности воспроизведения длительности провала или перенапряжения, с

±0,002

Диапазон воспроизведения кратковременной дозы фликера при fi от 49 до 51 Гц;

U от 180 до 235 В;

при колебаниях напряжения, имеющих форму меандра,

AU/U от 0,4 до 10,0 %

от 0,25 до 10,00

Пределы допускаемой основной относительной погрешности воспроизведения кратковременной дозы фликера

±1,5

Таблица 6 - Технические характеристики при генерации синусоидального сигнала

Наименование параметра выходных сигналов

Диапазон установки

Дискретность установки

Примечание

Среднеквадратическое значение гармонической составляющей напряжения порядка n, % от Ui

от 0 до I00

0,0i

n от 2 до 19

от 0 до 50

n от 20 до 50

Среднеквадратическое значение гармонической составляющей тока порядка n, % от I1

от 0 до 100

0,0i

n от 2 до 19

от 0 до 50

n от 20 до 50

Среднеквадратическое значение интергармонической составляющей напряжения c частотой m-fi, % от Ui

от 0 до 15

0,0i

m от 0,5 до 50,5 с дискретностью 1,0

Среднеквадратическое значение интергармонической составляющей тока c частотой m-fi, % от Ii

от 0 до 15

0,0i

Угол фазового сдвига между основными гармоническими составляющими:

от -I80 до 180

выходных напряжений, °

0,0i

U от 0,2-U до Umax, В

напряжения и тока одной фазы, °

0,0i

I от 0,1 •L до Imax, А

Угол фазового сдвига между гармонической составляющей порядка n и основной гармонической составляющей напряжения, °

от -I80 до 180

0,0i

n от 2 до 50; U от 0,2-U до Umax, В

Угол фазового сдвига между интергармонической составляющей с частотой mfi и основной составляющей напряжения, °

от -I80 до 180

0,0i

m от 0,5 до 50,5 с дискретностью 1,0;

U от 0,2-U до Umax, В

Угол фазового сдвига между гармонической составляющей порядка n и основной составляющей тока, °

от -I80 до 180

0,0i

n от 20 до 50;

I от 0,1-L до Imax, А

Угол фазового сдвига между интергармонической составляющей с частотой mfi и основной составляющей тока, °

от -I80 до 180

0,0i

m от 0,5 до 50,5 с дискретностью 1,0;

I от 0,1 до Imax, А

Количество провалов или перенапряжений

от 0 до 100 000

i

-

Остаточное напряжение при провале, % от опорного напряжения

от 10 до 100

0,0i

f от 49 до 51 Гц

Окончание таблицы 6

Наименование параметра выходных сигналов

Диапазон установки

Дискретность установки

Примечание

Максимальное напряжение при перенапряжении, % от опорного напряжения

от 100 до 200

0,5

f от 49 до 51 Гц

Максимальная выходная фазная мощность переменного тока канала тока, В-А, не менее

60

в соответствии с модификацией

Максимальная выходная фазная мощность переменного тока канала напряжения, В •А, не менее

30

в соответствии с модификацией

Примечание:

Uh, Umax, Imax - в соответствии с модификацией

Таблица 7 - Параметры стабильности и качества сигналов тока и напряжения при генерации синусоидального сигнала

Наименование параметра выходных сигналов

Диапазон установки

Допускаемое значение

Примечание

Коэффициент нелинейных искажений при генерации синусоидального сигнала напряжения, %, не более

от 0,25-Ин до 1,2-ин

1

2

При нагрузке 10 % от номинала.

При номинальной нагрузке

Коэффициент нелинейных искажений при генерации синусоидального сигнала тока, %, не более

от 0,2-1н до1,2-1н

1

2

При нагрузке 10 % от номинала

При номинальной нагрузке

Изменение установленного действующего значения напряжения в течение 1 минуты, %, не более

от 0,05-ин до 1,2-ин

±0,03

при постоянной нагрузке до 0,8 от максимальной выходной мощности

Изменение установленного действующего значения силы тока в течение 1 минуты, %, не более

от 0,01-1н до1,2-1н

±0,03

при постоянной нагрузке до 0,8 от максимальной выходной мощности

Изменение установленного значения активной (реактивной) мощности в течение 1 минуты, %, не более

от 0,05-Рн до 1,2-Рн

±0,05

при постоянной нагрузке до 0,8 от максимальной выходной мощности

Примечание:

1н , ин - в соответствии с модификацией

Таблица 8 - Основные технические характеристики

Наименование характеристики

Значение

Полная мощность, потребляемая от сети питания, модификацией (3.12-300-60/30; 1.120-300-150/150; 3.120-576-150/150-П;

3.120-576-150/150-С), В^А, не более:

250

Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц

От 200 до 250 50±5

Максимальная частота следования импульсов на частотном входе «Fbx», Гц

22500

Габаритные размеры модификации 3.12-300-60/30, мм, не более - высота

- ширина

- длина

195

390

478

Габаритные размеры модификации 3.120-576-150/150-П, мм, не более - высота - ширина - длина

218

423

546

Габаритные размеры модификации 3.120-576-150/150-С, мм, не более - высота - ширина - длина

267

465

483

Габаритные размеры модификации 1.120-300-150/150, мм, не более - высота - ширина - длина

170

330

405

Масса модификации 3.12-300-60/30, кг, не более

18

Масса модификации 3.120-576-150/150-П, кг, не более

30

Масса модификации 3.120-576-150/150-С, кг, не более

30

Масса модификации 1.120-300-150/150, кг, не более

12

Время установления рабочего режима, мин, не менее

15

Время работы при силе тока от 100 А, ч, не более

8

Степень защиты корпуса, обеспечиваемая оболочками, по ГОСТ 14254

IP20

Нормальные и рабочие условия эксплуатации

- температура окружающей среды, °С

- относительная влажность при +25 оС, %, не более

- атмосферное давление, кПа

от +10 до +35 80 от 70,0 до 106,7

Среднее время наработки на отказ, ч

10000

Установленный срок службы, лет

10

Возможно расширение сервисных функций установки в соответствии с договором поставки в части архивирования информации и формирования протоколов поверки.

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации и формуляр типографским способом, а также на лицевую панель Установки методом шелкографии.

Комплектность

Комплект поставки Установки приведён в таблице 9. Комплект обязательных принадлежностей приведён в таблице 10. Комплект дополнительных принадлежностей указан в таблице 11. Комплект измерительных кабелей указан в таблице 12.

Таблица 9 - Комплект поставки Установки

Наименование

Обозначение

Количество

Установка модификации:

УППУ-МОНО-МЭ 3.12-Х-Х/Х-П

УППУ-МОНО-МЭ 3.120-Х-Х/Х-П

УППУ-МОНО-МЭ 1.120-Х-Х/Х-П

УППУ-МОНО-МЭ 3.120-Х-Х/Х-С

НФЦР.411113.005

НФЦР.411113.005-01

НФЦР.411113.005-02

НФЦР.411113.005-03

1 шт.

Руководство по эксплуатации

НФЦР.411113.005РЭ

1 экз.

Формуляр

НФЦР.411113.005ФО

1 экз.

Комплект обязательных принадлежностей

-

См. таблицу 10*

Примечание:

* Дополнительные принадлежности поставляются в соответствии с договором поставки.

Таблица 10 - Комплект обязательных принадлежностей

Наименование

Обозначение

Количество

Кабель для связи по интерфейсу USB

-

1 шт.

Кабель Ethernet 2 м (RJ-45 - RJ-45)

-

1 шт.

Программное обеспечение («Энергоформа УППУ», «Энергоформа», «Калибровка генератора», «Энергия», «ПТНЧ») на USB-drive

-

1 шт.

Кабель питания

-

1 шт.

Кабели измерительные

-

1 комплект*

Устройство фотосчитывающее УФС

-

1 комплект

Пульт формирования импульсов ПФИ

-

1 комплект

Кабель для подключения к входу «Fbx»

МС6.705.072

1 шт.

Кабель для подключения к выходу «Лвых»

МС4.853.017

1 шт.**

Кабель для подключения к входам «Пвх/ивых» и «1вх/1вых»

МС6.705.589

1 шт.**

Упаковка

-

1 комплект

Примечания:

* комплект поставляется в соответствии с модификацией установки - см. таблицу 12,

* * только для модификации уппу-моно-мэ х.х-х-х/х-х-К.

Комплект дополнительных принадлежностей в соответствии с договором поставки приведен в таблице 11.

Таблица 11 - Комплект дополнительных принадлежностей

Наименование

Обозначение

Количество, шт. *

Компьютер типа PC с ОС

-

1 комплект

Удлинитель сетевой компьютерный

-

1

Калиброванные катушки КТ-3-10

МС4.769.504-01

1

Калиброванные катушки КТ-3-20

МС4.769.504-02

1

Калиброванные катушки КТ-3-100

МС4.769.500

1

Калиброванные катушки КТ-1-300

МС4.769.502

1

Универсальное устройство для навески счетчиков УНС3-1

МС3.621.010

1

Кабель для связи по интерфейсу RS-232

-

1

Кабель для подключения к входу «F(p)bx»

МС6.705.071

1

Измеритель параметров микроклимата

-

1

Ethernet коммутатор

-

1

Принтер лазерный

-

1

Примечание:

* В соответствии с договором поставки количество может быть изменено

Таблица 12 - Комплект «Кабели измерительные»

Обозначение модификации установки

Обозначение кабеля

Наименование

Количество, шт.

УППУ-МОНО-МЭ 3.12

МС6.705.620

Кабель напряжения УППУ

4

МС6.705.693

Кабель тока 3 (12А)

6

УППУ-МОНО-МЭ 3.120

МС6.705.620

Кабель напряжения УППУ

4

МС6.705.693

Кабель тока 3 (12А)

3

МС6.705.695

Кабель тока 4 (12А)

3

МС6.705.629

Кабель тока 4 (100А)

6

УППУ-МОНО-МЭ 1.120

МС6.705.620

Кабель напряжения УППУ

2

МС6.705.693

Кабель тока 3 (12А)

2

МС6.705.695

Кабель тока 4 (12А)

2

МС6.705.629

Кабель тока 4 (100А)

2

Сведения о методах измерений

приведены в разделе 1.4 «Устройство и работа» Руководства по эксплуатации НФЦР.411113.005РЭ.

Нормативные документы

Приказ Росстандарта от 23 июля 2021 г. № 1436 «Об утверждении государственной поверочной схемы для средств измерений электроэнергетических величин в диапазоне частот от 1 до 2500 Гц»;

Приказ Росстандарта от 30 декабря 2019 г. № 3457 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;

Приказ Росстандарта от 3 сентября 2021 г. № 1942 «Об утверждении Государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10-1 до 2409 Гц»;

Приказ Росстандарта от 17 марта 2022 г. № 668 «Об утверждении государственной поверочной схемы для средств измерений силы переменного электрического тока от 1-10-8 до 100 А диапазоне частот от 1-10-1 до 1-106 Гц»;

Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1 • 10-16 до 100 А»;

«НЦФР.НФЦР.411113.005ТУ Установки поверочные универсальные «УППУ-МОНО-МЭ». Технические условия».

Зарегистрировано поверок 77
Поверителей 2
Актуальность данных 21.11.2024
89778-23
Номер в ГРСИ РФ:
89778-23
Производитель / заявитель:
Общество с ограниченной ответственностью "Научно-производственное предприятие Марс-Энерго" (ООО "НПП Марс-Энерго"), г. Санкт-Петербург
Год регистрации:
2023
Cрок действия реестра:
22.08.2028
Похожие СИ
93725-24
93725-24
2024
Общество с ограниченной ответственностью "ЭлМетро Групп" (ООО "ЭлМетро Групп"), г. Челябинск
Срок действия реестра: 15.11.2029
93726-24
93726-24
2024
Общество с ограниченной ответственностью "Форт-Телеком" (ООО "Форт-Телеком"), г. Пермь
Срок действия реестра: 15.11.2029
93727-24
93727-24
2024
Общество с ограниченной ответственностью "ПРОИЗВОДСТВЕННОЕ ОБЪЕДИНЕНИЕ ПСКОВ ЭКОЛОГИЯ" (ООО "ПО Псков Экология"), г. Псков
Срок действия реестра: 15.11.2029
93728-24
93728-24
2024
Shaanxi Far-Citech Instrument & Equipment Co., Ltd., Китай; производственная площадка Beijing NordTech Instrument & Meter Co., Ltd., Китай
Срок действия реестра: 15.11.2029
93729-24
93729-24
2024
Акционерное общество "СИНТЭП" (АО "СИНТЭП"), г. Новосибирск
Срок действия реестра: 15.11.2029
93730-24
93730-24
2024
SHANGHAI UNI-STAR TOOLS COMPANY, КНР
Срок действия реестра: 15.11.2029
93733-24
93733-24
2024
Hitachi High-Tech Science Corporation, Япония
Срок действия реестра: 15.11.2029
93734-24
93734-24
2024
Chongqing Silian Measurement and Control Technology Co., Ltd., Китай
Срок действия реестра: 15.11.2029
93753-24
93753-24
2024
Thermal Instrument India Pvt. Ltd., Индия
Срок действия реестра: 15.11.2029
93755-24
93755-24
2024
SHIJIAZHUANG HANDI TECHNOLOGY CO., LTD, Китай
Срок действия реестра: 15.11.2029
