| Номер в госреестре | 89780-23 |
| Наименование СИ | Приборы оптические координатно-измерительные бесконтактные |
| Обозначение типа СИ | Обозначение отсутствует |
| Изготовитель | ZG Technology Co., Ltd, Китай |
| Год регистрации | 2023 |
| Срок свидетельства | 22.08.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Приборы оптические координатно-измерительные бесконтактные (далее - приборы) предназначены для измерений геометрических размеров объектов с поверхностью сложной формы.
Принцип действия данных приборов заключается в определении пространственного положения точек на поверхности сканируемых объектов методом оптической триангуляции на основе измерений, полученных при проецировании лазерных линий на поверхность объекта.
Проецируемые с помощью лазерных излучателей линии красного или синего диапазонов спектра, формируют на поверхности объекта деформированный рисунок. Камеры сбора данных геометрии фиксируют его форму и далее с помощью программы обработки проводится вычисление расстояний до каждой точки в поле зрения одного кадра. Построение трёхмерной модели в виде облака точек производится на основе серии снимков, сделанных с разных сторон и под разным углом, и объединённых в единое целое. Между любыми из определённых точек, или построенных на их основании поверхностей, можно провести линейные измерения.
Конструктивно приборы состоят из лазерных излучателей и двух камер, помещённых в корпус специальной формы, а также соединительных кабелей для подключения к персональному компьютеру и источнику питания.
В центральной части корпуса приборов, с тыльной стороны, располагаются многофункциональные клавиши, позволяющие запустить или остановить процесс сканирования, выбрать масштаб отображения сканируемого объекта в программе обработки, в верхней части располагается световой индикатор, предназначенный для помощи оператору с определением фокусного расстояния. В нижней части корпуса располагаются разъёмы для подключения к персональному компьютеру и источнику питания. С фронтальной стороны расположены лазерные излучатели и камеры.
Позиционирование прибора в пространстве во время проведения измерений осуществляется с помощью специальных рефлекторных (светоотражающих) меток, нанесенных на объект сканирования и/или на окружающие предметы.
Приборы выпускаются в четырёх модификациях: ZG717, RigelScan Plus, RigelScan Elite, AtlaScan, отличающихся некоторыми метрологическими и техническими характеристиками.
Модификация ZG717 оснащается источником света красного диапазона спектра, проецирующим до 15 линий. Модификации RigelScan Plus, RigelScan Elite, AtlaScan оснащаются источником света синего диапазона спектра. Модификация RigelScan Elite проецирует до 15 линий, модификация RigelScan Plus проецирует до 23 линий, модификация AtlaScan проецирует до 27 линий.
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится на маркировочную наклейку, расположенную на нижней части корпуса.
Нанесение знака поверки на средство измерений не предусмотрено.
Пломбирование приборов не производится. В процессе эксплуатации, приборы не предусматривают внешних механических и электронных регулировок.
Общий вид приборов приведён на рисунке 1.
а)
б)
в)

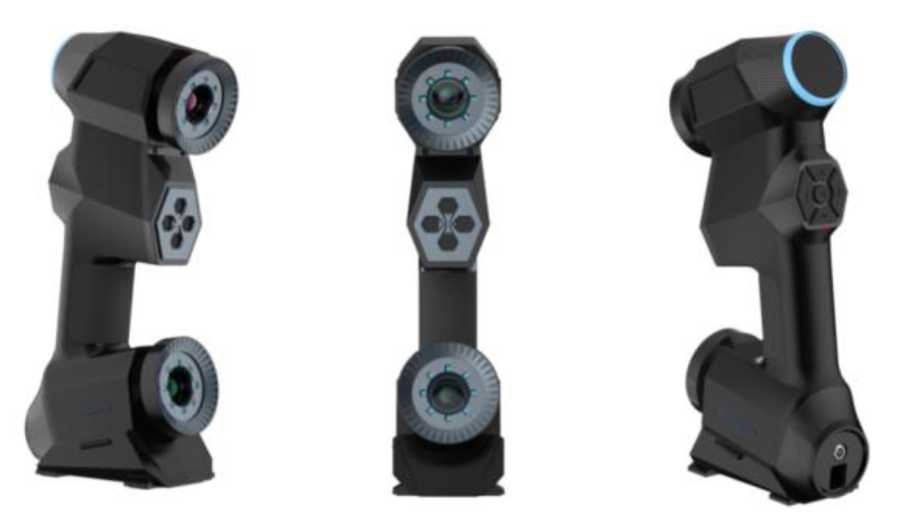

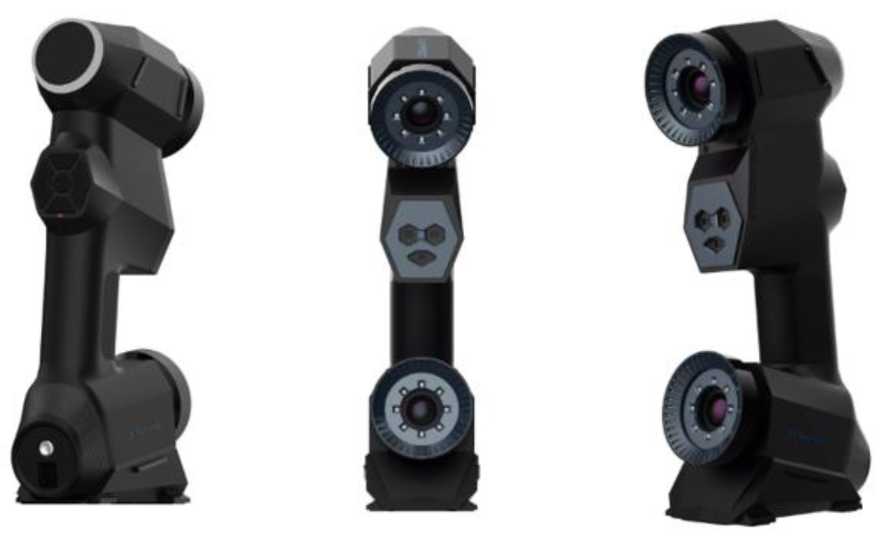

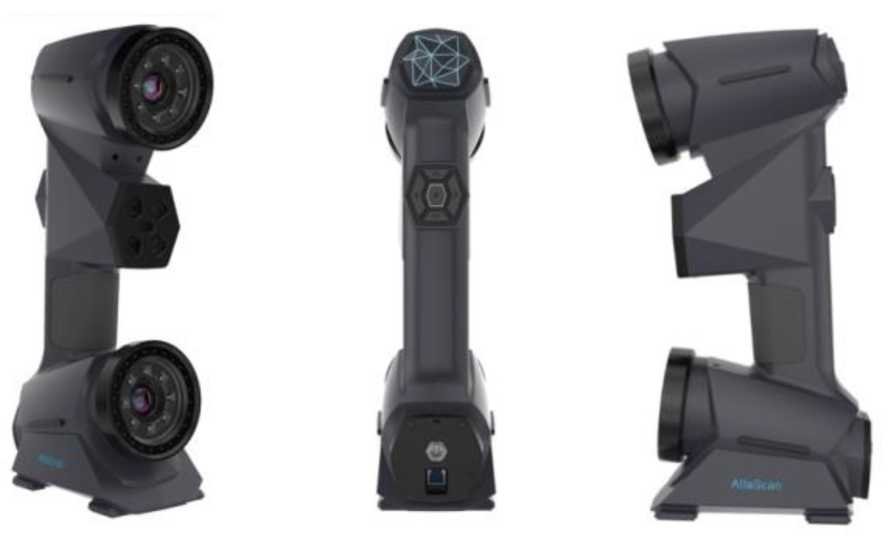

Рисунок 1 - Общий вид приборов оптических координатно-измерительных бесконтактных модификаций: а) ZG717; б) RigelScan Elite, RigelScan Plus; в) AtlaScan
Общий вид меток и пример их нанесения на объект сканирования представлен на рисунке 2.
Рисунок 2 - Общий вид меток и пример их нанесения на объект сканирования
Место нанесения маркировочной наклейки с заводским номером средства измерений
Место нанесения знака утверждения типа средства измерений

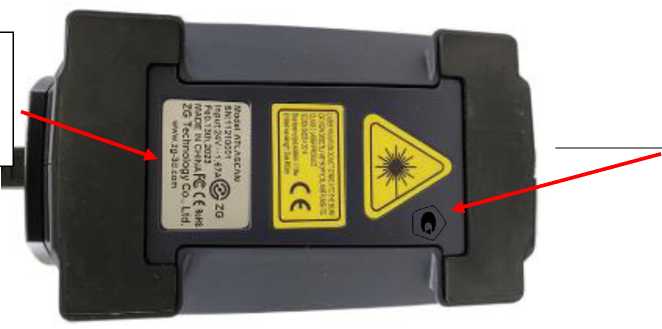

Рисунок 3 - Место расположения маркировочной наклейки с указанием заводского номера прибора и место нанесения знака утверждения типа.
Для увеличения диапазона и повышения точности измерений возможно использование вспомогательного устройства PhotoShot (далее - устройство PhotoShot) моделей PhotoShot Pro или PhotoShot Max. При помощи устройства PhotoShot, выполняется серия фотоснимков объекта. На основе полученных снимков производится построение базовой модели позиционирования, которая содержит в себе информацию о пространственном положении меток. После обработки с помощью программного обеспечения данные загружаются в проект проведения измерений, где используются в качестве основной системы позиционирования.
а) б)

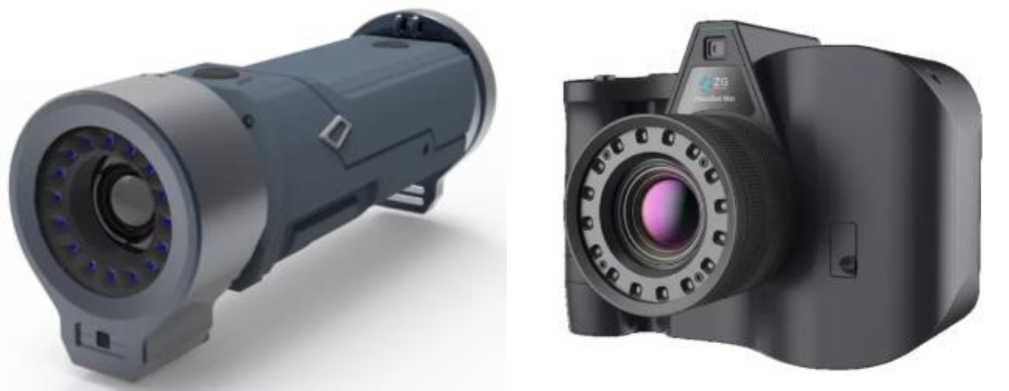

Рисунок 4 - Общий вид вспомогательного устройства PhotoShot: а) PhotoShot Pro; б) PhotoShot Max
Приборы работают под управлением программного обеспечения (далее - ПО) «RigelScan», установленного на персональный компьютер, предназначенного для обеспечения взаимодействия узлов приборов, выполнения съёмки, сохранения и экспорта измеренных величин, а также обработки результатов измерений.
Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационное данные (признаки) | Значение |
| Идентификационное наименование ПО | RigelScan |
| Номер версии (идентификационный номер ПО) | не ниже 4.0 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | ||
| Модификация | ZG717 | RigelScan RigelScan Elite Plus | AtlaScan |
| Диапазон измерений геометрических размеров объектов, мм | от 10 до 4000 | ||
| Диапазон измерений геометрических размеров объектов совместно с устройством PhotoShot Pro (PhotoShot Max), мм | от 10 до 10000 | ||
| Пределы допускаемой абсолютной погрешности (при доверительной вероятности 0,95) измерений геометрических размеров объектов, мм | ± (0,030 + 0,06 • L) | ± (0,015 + 0,035 • L) | ± (0,015 + 0,030 • L) |
| Пределы допускаемой абсолютной погрешности (при доверительной вероятности 0,95) измерений геометрических размеров объектов при проведении комбинированных измерений совместно с устройством PhotoShot Pro, мм | ± (0,030 + 0,020 • L) | ± (0,015 + 0,020 • L) | |
| Пределы допускаемой абсолютной погрешности (при доверительной вероятности 0,95) измерений геометрических размеров объектов при проведении комбинированных измерений совместно с устройством PhotoShot Max, мм | ± (0,030 + 0,015 • L) | ± (0,015 + 0,015 • L) | |
| где L - длина объекта в метрах | |||
Таблица 3 - Основные технические характеристики
| Наименование характеристики | ZG717 | RigelScan RigelScan Plus Elite | AtlaScan |
| Габаритные размеры (ДхШ*В), мм, не более | 147x80x310 | 125x70x290 | 135x75x295 |
| Масса, кг, не более | 0,83 | 1,00 | |
| Напряжение питания от источника постоянного тока, В | 24 | ||
| Условия эксплуатации: - температура окружающей среды, °С | от - 20 до +40 | ||
наносится в виде наклейки на нижнюю часть корпуса и типографским способом на титульный лист руководства по эксплуатации.
Таблица 4 - Комплектность приборов
| Наименование | Обозначение | Количество |
| Прибор оптический координатно-измерительный бесконтактный (модификация в соответствии с заказом потребителя) | - | 1 шт. |
| Калибровочная пластина | - | 1 шт. |
| Соединительный кабель передачи данных USB 3.0 | - | 1 шт. |
| Блок питания постоянного тока | - | 1 шт. |
| Комплект рефлекторных меток | - | 1 шт. |
| USB накопитель с ПО RigelScan и драйвером USB | - | 1 шт. |
| USB-электронный ключ для ПО RigelScan | - | 1 шт. |
| Вспомогательное устройство (модификация в соответствии с заказом потребителя) | PhotoShot Pro / PhotoShot Max | По заказу |
| Руководство по эксплуатации | - | 1 экз. |
| Кейс для транспортировки | - | 1 шт. |
приведены в разделе 7 «Процесс сканирования» документа «Приборы оптические координатноизмерительные бесконтактные. Руководство по эксплуатации».
Государственная поверочная схема для средств измерений длины в диапазоне от 1-10’9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Росстандарта от 29 декабря 2018 г.№ 2840;
Стандарт предприятия ZG Technology Co., Ltd, Китай.
