| Номер в госреестре | 89784-23 |
| Наименование СИ | Комплекты устройств контроля сопротивления изоляции |
| Обозначение типа СИ | УКСИ3 |
| Изготовитель | Акционерное общество "СКБ Орион" (АО "СКБ Орион"), г. Санкт-Петербург |
| Год регистрации | 2023 |
| Срок свидетельства | 22.08.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплекты устройств контроля сопротивления изоляции УКСИ3 (далее -комплекты УКСИ3) предназначены для измерения электрического сопротивления и преобразования его значения в цифровой код.
Конструктивно комплекты УКСИ3 выполнены в виде кассеты с установленными в нее блоками (модулями), на лицевые панели которых выведены органы управления и индикации, а также разъемы внешних подключений. Комплекты УКСИ3 изготавливаются в модульном конструктиве «Евромеханика» и устанавливаются в электротехнический шкаф (стойку). Корпуса комплектов УКСИ3 выполнены из металла (алюминиевого сплава) и окрашены в серебристый цвет.
Принцип действия комплектов УКСИ3 основан на подключении измеряемых цепей к блокам РК4 (коммутаторам), при помощи которых две выбранные цепи, между которыми измеряется сопротивление, подключаются на вход блока АВВ3. Блок АВВ3 производит измерение сопротивления методом сравнения с мерой при помощи 24-битного интегрирующего АЦП. При протекании общего измерительного тока через опорный резистор (мера) образуемое падение напряжения подается на вход опорного напряжения АЦП, а падение напряжения на измеряемом сопротивлении через масштабирующий усилитель подается на измерительный вход АЦП. В результате цифровой код на выходе АЦП отражает отношение измеряемого и опорного сопротивлений. Диапазоны измеряемых сопротивлений определяются переключаемыми опорными сопротивлениями, а измерительный ток задается опорным сопротивлением. Блок АВВ3 обеспечивает преобразование сопротивления в цифровой код, который передается в процессорный блок МП6 по локальной шине CAN и далее по сети Ethernet.
Общий вид комплектов УКСИ3 представлен на рисунке 1.
Места нанесения на комплекты УКСИ3 заводского (серийного) номера, знака поверки, знака утверждения типа, пломбировки от несанкционированного доступа к местам настройки (регулировки), представлены на рисунках 2 и 3.
Заводской номер наносится в виде цифрового обозначения металлографическим способом на металлической планке, размещаемой на боковой панели корпуса комплекта УКСИ3. Также на планку наносится наименование в виде «Комплект УКСИ3».
Знак утверждения типа наносится справа от металлической планки в виде наклейки.
Знак поверки в виде оттиска клейма или наклейки с изображением знака поверки наносится на свободном от надписей пространстве на лицевой панели модуля АВВ3 устройства УКСИ3.
Модули комплекта УКСИ3 не имеют регулировочных элементов, которые могли бы изменить их метрологические характеристики. Несанкционированное вмешательство исключается путем нанесения мастичной пломбы на площадку винтового крепления модуля АВВ3 к корпусу комплекта УКСИ3.

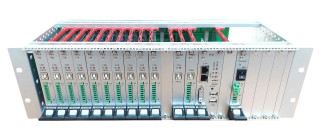

Рисунок 1 - Общий вид комплекта УКСИ3
Рисунок 2 - Места нанесения на комплекты УКСИ3 знака поверки и пломбировки от несанкционированного доступа
Место нанесения серийного номера
Место нанесения знака утверждения типа
Рисунок 3 - Места нанесения на комплекты УКСИ3 заводского (серийного) номера и знака утверждения типа
Программное обеспечение (далее - ПО) комплектов УКСИ3 предназначено для обеспечения функционирования комплектов УКСИ3 и взаимодействия с ними оператора при выполнении функций проведения электрических проверок.
Комплекты УКСИ3 имеют встроенное и внешнее ПО. Метрологически значимым является встроенное ПО (прошивка), загружаемое в интегрированную память модуля АВВ3 на предприятии-изготовителе во время производства и недоступное для потребителя.
Таблица 1 - Идентификационные данные встроенного ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Прошивка (Firmware) |
| Номер версии (идентификационный номер) ПО | 5.1 |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | отсутствует (не вычисляется) |
Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений соответствует уровню защиты «средний» по Р 50.2.077-2014.
Внешнее ПО не является метрологически значимым и предназначено для
взаимодействия комплекта УКСИ3 с персональным компьютером. Внешнее ПО поставляется на оптическом носителе данных в виде исполняемого файла.
В функции внешнего ПО входит выполнение следующих задач:
- прием и отображение информации о состоянии оборудования комплекта УКСИ3;
- проверка работоспособности комплекта УКСИ3 по команде оператора, отображение информации о состоянии проверяемых модулей;
- визуальное представление хода проверок сопротивления электрических цепей и принятой информации в удобной для восприятия форме;
- выполнение команд оператора и передача их в комплект УКСИ3 для исполнения;
- формирование отчётов о выполненных проверках, вывод отчётов на устройства печати и сохранение их на устройствах долговременного хранения информации;
- оповещение эксплуатирующего и обслуживающего персонала об обнаружении аварийных ситуаций, связанных с процессом проверок и функционированием программно-аппаратных средств.
Внешнее ПО не оказывает влияния на метрологические характеристики комплектов УКСИ3.
| Таблица 2 - Идентификационные данные внешнего | ПО |
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | АРМ УКСИ |
| Номер версии (идентификационный номер) ПО | не менее 3.6 |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | 869adf8c3c770232595d15da4351a799 |
| Алгоритм вычисления цифрового идентификатора ПО | MD5 |
Уровень защиты внешнего ПО от непреднамеренных и преднамеренных изменений соответствует уровню защиты «средний» по Р 50.2.077-2014.
Таблица 3 - Метрологические характеристики____________________________________
| Наименование характеристики | Значение |
| Диапазон измерения электрического сопротивления, Ом | от 10 до 109 |
| Пределы допускаемой основной относительной погрешности измерения электрического сопротивления, %: - в диапазоне от 10 до 5-107 Ом включ. - в диапазоне св. 5 • 107 до 109 Ом | ±1 ±5 |
| Пределы допускаемой дополнительной относительной погрешности измерения электрического сопротивления, %: - в диапазоне от 10 до 5-107 Ом включ. - в диапазоне св. 5 • 107 до 109 Ом | ±0,1 ±1 |
Таблица 4 - Основные технические характеристики
| Наименование характеристики | Значение |
| 1 | 2 |
| Количество измеряемых цепей | до 88 |
| Нормальные условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха при температуре +25 °С, % - атмосферное давление, кПа | от +15 до +25 от 45 до 80 от 96 до 104 |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха при температуре +25 °С, %, - атмосферное давление, кПа | от +1 до +40 от 45 до 80 от 84,0 до 106,7 |
Продолжение таблицы 4
| 1 | 2 |
| Напряжение электропитания постоянного тока, В | от 20 до 28 |
| Потребляемая активная мощность, В^А, не более | 44,8 |
| Показатели надежности: - гарантийный срок службы, лет, не менее - назначенный срок службы, лет, не менее - назначенный ресурс, часов, не менее | 5 11 10000 |
| Габаритные размеры (ширина х высота х глубина), мм, не более | 522 х 133 х 289 |
| Масса, кг, не более | 5,6 |
наносится на титульный лист руководства по эксплуатации АСЕТ.466948.015 РЭ типографским способом и в виде наклейки на боковую панель комплекта УКСИ3.
| Таблица 5 - Комплектность комплекта У | КСИ3 | |
| Наименование | Обозначение | Количество, шт. |
| Кассета УКСИ3 | АСЕТ.469171.111 | 1 |
| Блок РК4 1} | АСЕТ.469136.018 | до 11 |
| Блок АВВ3 | АСЕТ.469157.002 | 1 |
| Блок РВВ7 | АСЕТ.469158.002 | 1 |
| Блок МП6 | АСЕТ.467444.045 | 1 |
| Блок ВП27 | АСЕТ.469136.017 | 1 |
| Программное обеспечение 2) | АРМ УКСИ | 1 |
| Руководство по эксплуатации 3) | АСЕТ.466948.015 РЭ | 1 |
| Паспорт | АСЕТ.466948.015 ПС | 1 |
| Примечание: 1) - количество блоков определяется требованиями назначения; 2) - CD диск; 3) - при поставке более 2 изделий не менее 2 шт. | ||
приведены в разделе «Использование УКСИ3 по назначению» руководства по эксплуатации АСЕТ.466948.015 РЭ.
Приказ Росстандарта от 30 декабря 2019 г. № 3456 «Об утверждении Государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
АСЕТ.466945.003 ТУ «Комплекты устройства контроля сопротивления изоляции
УКСИ3. Технические условия».
| Зарегистрировано поверок | 11 |
| Поверителей | 1 |
| Актуальность данных | 27.09.2024 |
